Tijdens het weekend heb ik een 12V-3A voeding gebouwd voor mijn RGB-propellorklok project. De voeding is gebasseerd op de 5A gestablisseerde voeding vanop deze site, alleen heb ik er een stroombegrenzing en een relais aan toegevoegd. Het relais zou de belasting van de voeding moeten schakelen indien de ventilator niet voor de voldoende extra koeling kan zorgen. Dit onderdeel heb ik nog niet ineen gezet omdat ik er nog niet helemaal uit ben hoe ik het ga doen. Dit is alvast mijn eerste idee: een NTC op het koelblok bevestigen, vervolgens deze weerstand in de terugkoppeling plaatsen van een opamp. Zo wordt de versterking afhankelijk van de temperatuur en kan ik hiermee een ventilatorsturing opbouwen.

* Enkel specificaties:

-Transfo 12VAC-50VA
-Stabiliserend element 7812
-Vermogenen element MJ11015 power transistor
-Stroombegrenzing op 3A
-Relais als extra veiligheid met ledindicatie
-De voeding is voor 90% opgebouwd uit componenten die ik gesloopt hebt uit oude toestellen die ik nog liggen had.

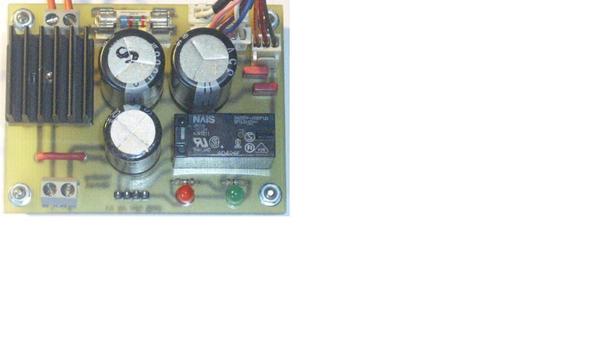

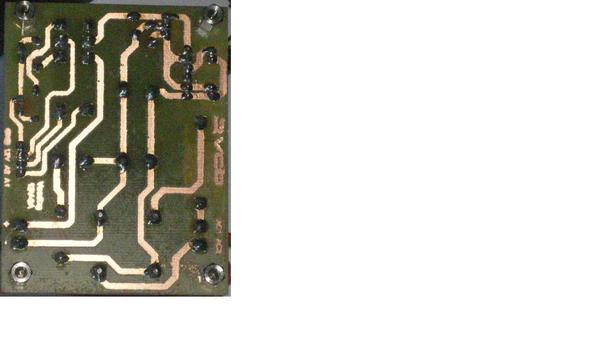

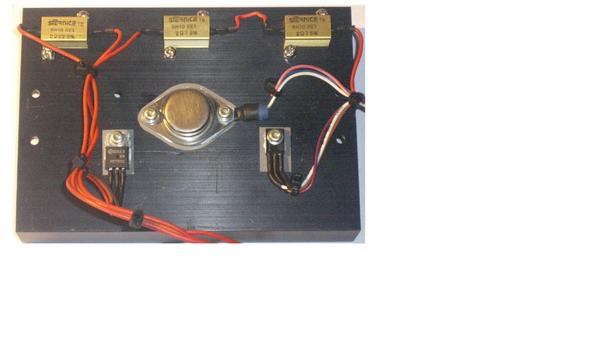

* Enkele afbeeldingen

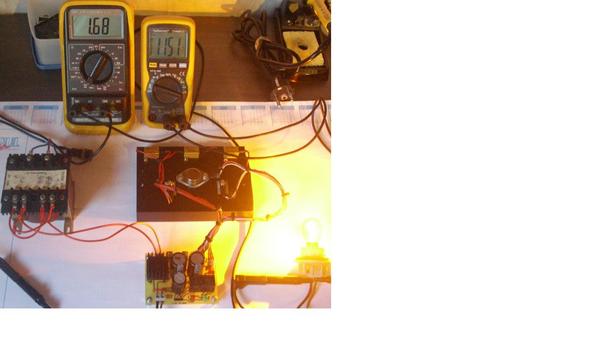

(Links A-meter, rechts V-meter, belasting 12V/21W)

Ik heb een labvoeding gemaakt van 0-30v en 0-2.5A

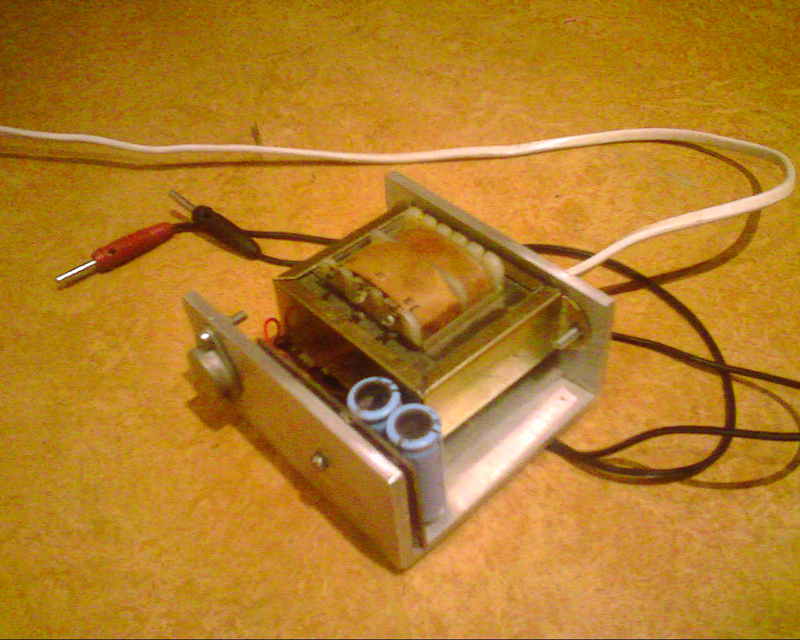

Effe open voor reparatie.

En een vaste voeding van 5V.

Die werkt wel op de moment

Ik heb de foto's met een gsm moeten trekken want de camera was kapot.

Op 1 september 2009 17:12:34 schreef vla_axel:
Ik heb de foto's met een gsm moeten trekken want de camera was kapot.

Dan zou ik ze wat kleiner maken als je ze upload...

@steve: Ziet er netjes uit!

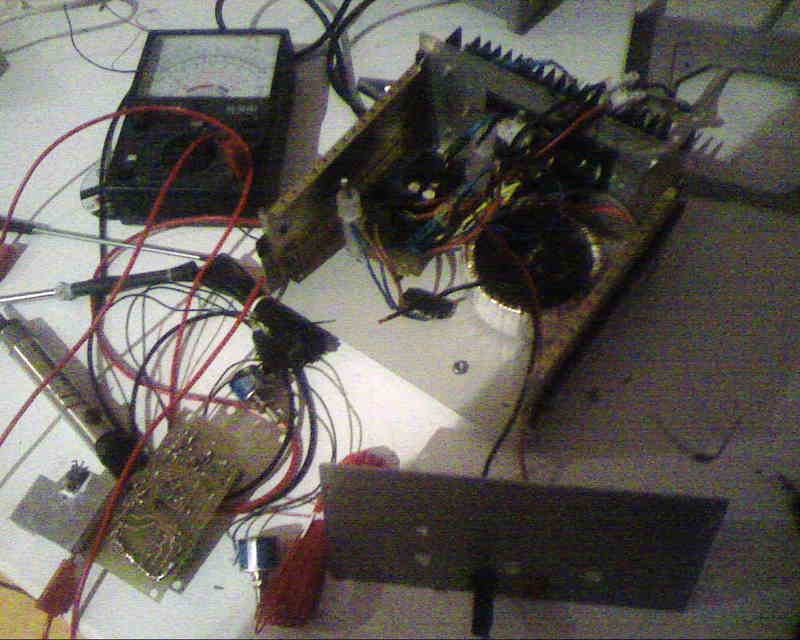

Lang lang geleden begon ik eens aan een labvoeding.. Deze werkte niet.. De verdachte van het niet functioneren van deze voeding was de dikke trafo die er in zit..
Vandaag mijn nieuw bestelde trafo opgehaald en het zooitje aangesloten. Ik kon de spanning regelen, enkel deed de stroom regeling het niet. Na wat nameten bleek er een defect in de kabel naar de potmeter toe te zitten (of in ieder geval een slecht contact). Hij werkt (tot mijn verbazing) nu helemaal.
Het betreft deze voeding,
http://www.electronics-lab.com/projects/power/003/index.html

Nu word het tijd om alles netjes in een goede behuizing te bouwen en de paneel meters werkend te krijgen. Ik ben in ieder geval vandaag al blij dat hij werkt

Op 2 september 2009 15:35:56 schreef Nieko:
http://www.electronics-lab.com/projects/power/003/index.html

Waarom in het Grieks??
Dat kan ik niet lezen en ga het dus niet downloaden. Zet het ff in het uploadarchief

Op 2 september 2009 15:35:56 schreef Nieko:
Lang lang geleden begon ik eens aan een labvoeding.. Deze werkte niet.. De verdachte van het niet functioneren van deze voeding was de dikke trafo die er in zit..
Vandaag mijn nieuw bestelde trafo opgehaald en het zooitje aangesloten. Ik kon de spanning regelen, enkel deed de stroom regeling het niet. Na wat nameten bleek er een defect in de kabel naar de potmeter toe te zitten (of in ieder geval een slecht contact). Hij werkt (tot mijn verbazing) nu helemaal.
Het betreft deze voeding,
http://www.electronics-lab.com/projects/power/003/index.html

Nu word het tijd om alles netjes in een goede behuizing te bouwen en de paneel meters werkend te krijgen. Ik ben in ieder geval vandaag al blij dat hij werkt

Heb je die exacte versie gebouwd of de aangepaste versie die op het forum van die site behandeld word?

Deze versie is zeer onbetrouwbaar.

Hey iedereen!

Ook ik ben al een tijdje ergens over aan het denken, en heb het vanmorgen in ongeveer 1,5 uurtje gerealiseerd!
Een Astabiele multivibrator met 2 NE555 knipperlichten:

De schakeling werkt op 12V. en de snelheid van het wisselen is natuurlijk te veranderen en de snelheid van het knipperen is te veranderen.
Zo kun je dus ook het welbekend 'politie-knipperlicht' maken aan iedere kant 3 keer kipperen.

Houdoe!

TITEL graag!!

Wist niet dat dit veranderd is in "raad your project" maar geen probleem hoor...

Op 3 september 2009 12:53:51 schreef Tidak Ada:
TITEL graag!!

Sinus genererende DAC (via SPI aansturing ofzo?)

[Bericht gewijzigd door smoerijf op donderdag 3 september 2009 13:06:44 (13%)]

Op 2 september 2009 18:40:14 schreef Neen:
[...]

Heb je die exacte versie gebouwd of de aangepaste versie die op het forum van die site behandeld word?

Deze versie is zeer onbetrouwbaar.

Ik heb die gewoon na gebouwd, werkt goed was mijn eerste impressie.. Ik heb nu alle kabels van de print los gemaakt om alles netter, beter en overzichtelijker te bedraaden.
In wat voor opzicht is deze voeding dan onbetrouwbaar?

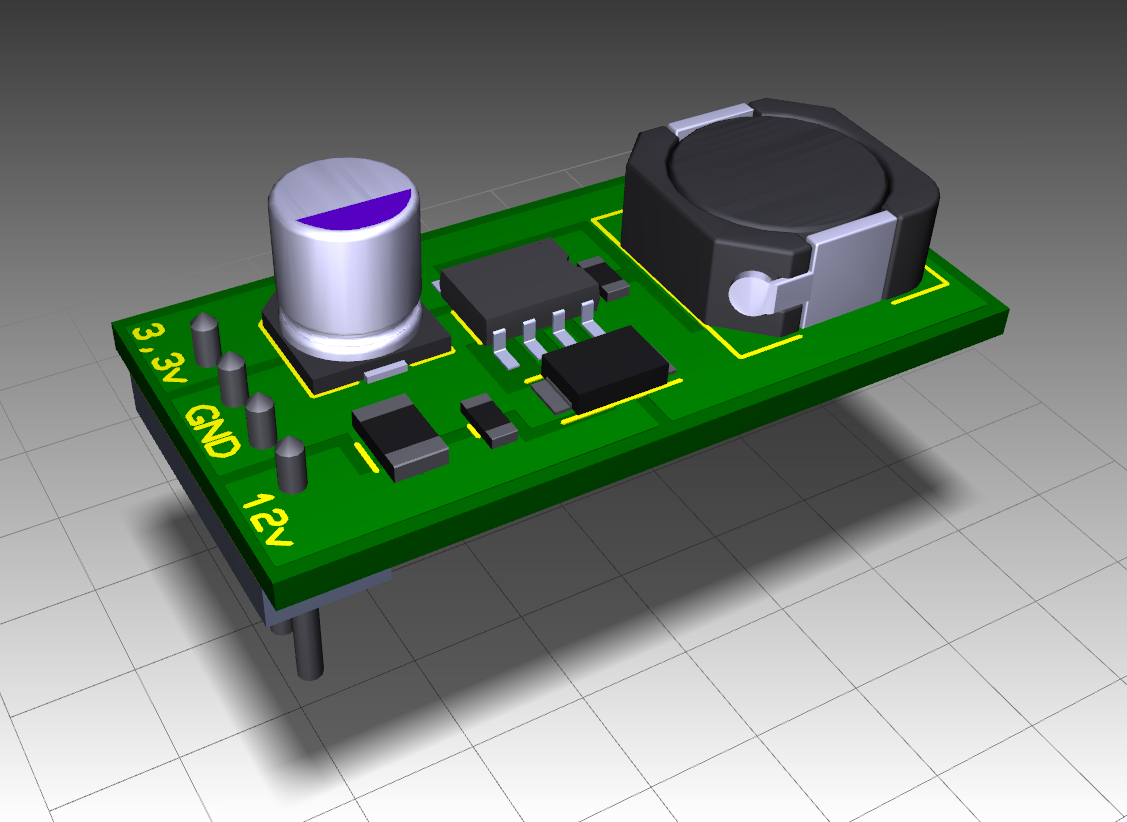

Ontwerpje voor een testvoeding met een simple switcher (LM2675M-3.3).
12v in, 3.3v uit, 1A, efficiëntie 87% (zou toch moeten)

leuk ding!

welk programma is dat?
en waar wil je die 3,3V voor gebruiken als ik vragen mag?

Deze print, de sturing en een BT module.

Schema is ontworpen met Ares (Proteus). Die spoel en cap effe in CAD getekend, die zaten niet in de libs. De 3d engine van proteus is niet echt goed, die geeft veel vervelende lijnen, verder leuk programma. Dat hierboven is bekeken met Deep Exploration.

Op 3 september 2009 13:47:49 schreef Nieko:
[...]
Ik heb die gewoon na gebouwd, werkt goed was mijn eerste impressie.. Ik heb nu alle kabels van de print los gemaakt om alles netter, beter en overzichtelijker te bedraaden.
In wat voor opzicht is deze voeding dan onbetrouwbaar?

Hitte problemen die leiden tot doorbranden, grote stromen bij lage spanningen.

Ik zou even op het forum kijken daar. Project Q/A.

Vandaag een simpel projectje gedaan.
M`n buitenlamp geconverteerd van gloeilamp naar Led.

Het recept:
1) Neem een experimenteerprint en spuit deze hoogglans wit
2) Plaats hierop 96 leds, warm-wit, 8mm rond, 180 graden lichthoek
3) Aan de soldeerzijde in serie schakelen, anti parallel.
4) Isoleer de achterzijde met plastic-spray
5) Met passende voorschakelcondensator + bleederweerstand inbouwen.
6) Gebruik kunststof schroeven/bussen bij de montage !!

De ledprint voorzijde

De ledprint achterzijde

De print in de behuizing in zijn natuurlijke omgeving
(door de sluitertijd lijken niet alle leds te branden)

Linksonder nog de voorschakelcondensator + weerstand en rechtsonder de schemerschakelaar.

Het stroomverbruik van is nu van 40 Watt naar 2,24 Watt

Grtz,
Erik.

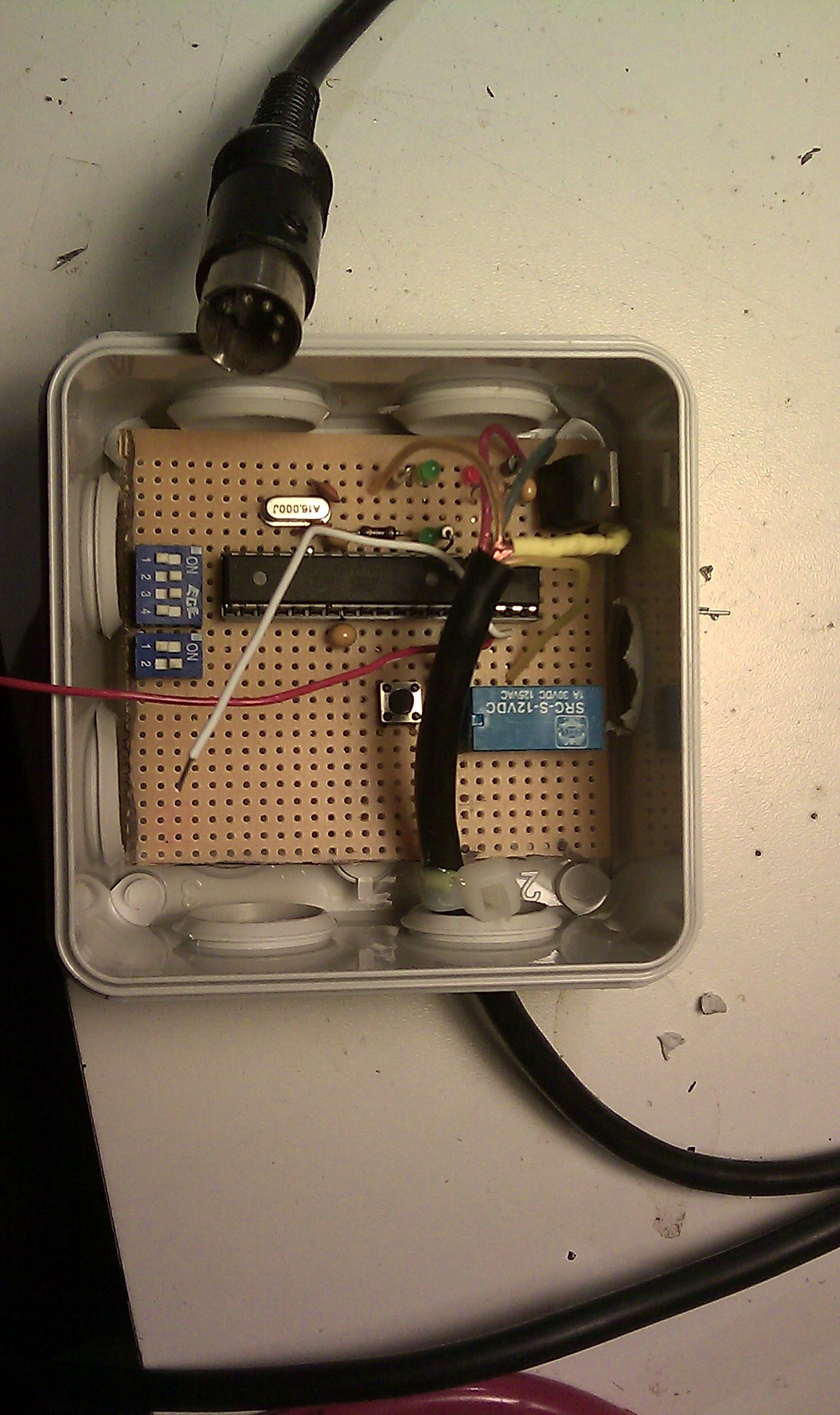

Ik heb er voor gezorgd dat ik mijn Antari Z800 rookmachine vanaf nu ook kan besturen via DMX.

Simpel de 5-polige DIN insteken in de rookmachine, dmx signaal aanbieden en het is klaar om te werken. Voeding wordt uit de rookmachine gehaald.

Microcontroller: AtMega168 (ja, dies nogal overkill...)
Adres in te stellen via de DIP switches, manuele bediening van de rookmachine via de drukschakelaar.
Ik moet alleen nog even naar de winkel om een XLR stekker te halen, die moet dan gemonteerd worden aan de rode en de witte draad die omhoog steken uit de print.
Ding is geprogrammeerd in Bascom AVR, dat is tegenwoordig "piece of cake" aangezien Bascom functies heeft om DMX te ontvangen.

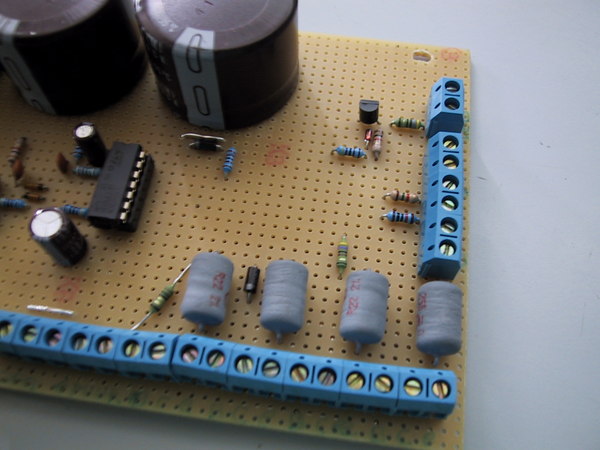

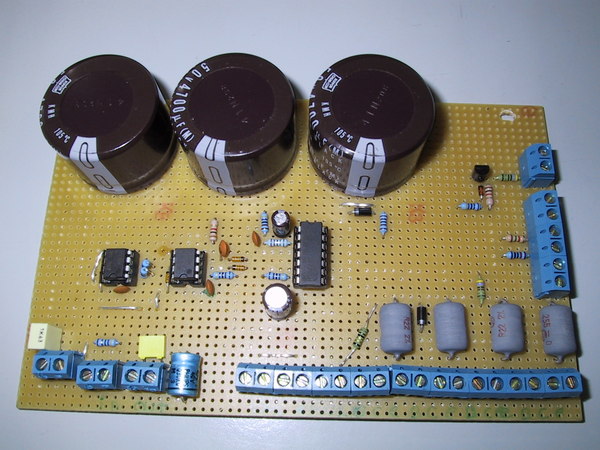

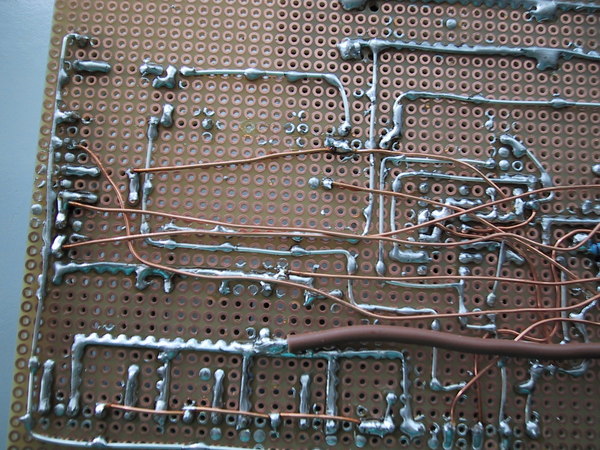

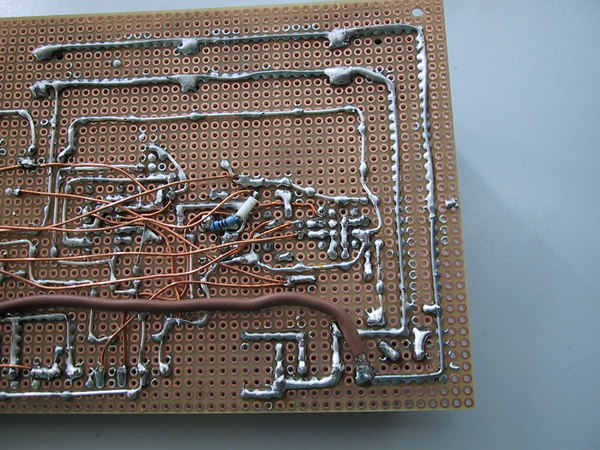

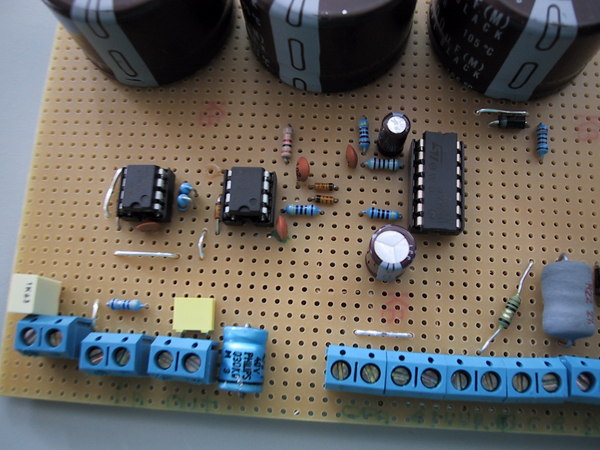

elektuur labvoeding 1982 print is bijna klaar!
nog een paar missende onderdeeltjes zijn besteld...

maar goed, hou je vast...neeee...k*t...goede digicam is op reis:(
dan maar de s-10 uit het topic je mooiste gratis aanwinst!

fotos vallen nog goed mee voor een 2.1 megapixel camera uit 1999

Dat is nog best een flinke bos draden aan de onderkant. Soms ontkom je daar niet aan, maar met een goede planning kun je het vaak wel enigszins beperken.

Maar waar heb je de powertorren gelaten?

Hoe heb je die aansluitblokjes zo gebogen??
Da's geen effect van de camera, de gaatje lopen wèl recht!
Overigens is een 2Megapix camera zat voor internet foto's van 96 ppi!
Omgerekend naar 300ppi voor een afdruk kom je dan op een 30! Megapix camera. Dus speelruimte zat

Op 5 september 2009 14:10:22 schreef Tidak Ada:
Hoe heb je die aansluitblokjes zo gebogen??

Blokjes van 5mm ipv 5.08mm raster.

ik heb die blokjes van dick best, en ik heb geen idee waarom ze enigsinds korm staan.

de torren worden op een koelblok geplaatst en aangesloten op die hele rij klemmen.
