Op 25 november 2009 11:22:22 schreef Roland van Leusden: [...] Nadeel is wel dat je een fors grotere afvlak elco nodig hebt. Delta gebruikte in een 10A voeding met dat principe 40.000uF.

'Tis maar net waar je voor kiest: een warme trafo en doorlaattransistor of een grote elco ;) Ik denk dat HP en Delta best wel weten waar ze mee bezig zijn :)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP
Sine

Moderator

De trafo is in zo'n constructie ook nog wel kritisch.

De meesten vinden het niet echt leuk om gepulst mishandeld te worden. ( die krijgen last van kernverzadiging en andere trafo kwaaltjes )

Dus een trafo die ruim in zijn jas zit is wel aan te raden als je daar zelf mee gaat hobbyen

Of een stel dikke spoelen, die in serie staan met de trafo, zoals je kan zien op het binnenwerk van TJ's Philips voeding.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

K heb net ook de stopcontact tester gebouwd, en hij doet het perfect!

Inderdaad zit er in mijn Delta 30V 10A voeding zo'n dikke smoorspoel tussen trafo en brug. Iets wat ik bij HP niet zie. Ook niet in het HP "DC Power Supply Handbook". Wèl maken zij gebruik van een "snugger" over de secundaire trafowikkeling: Een RC serieschakeling om de transiënts te beperken.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

Vanavond ook nog een kleinigheidje in elkaar gesoldeerd:

Ik was het beu om elke week de batterijen van de zender van de wattmeter te vervangen. Dus heb ik me vanavond maar eens achter de soldeerbout gezet: 2x de mini LM317 van de site. Als voeding gebruik ik een lader van een MP3 speler, deze is uitgerust met een USB connector

Componentzijde:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/Energymeter/DSC_3408Large.jpg

Onderzijde:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/Energymeter/DSC_3409Large.jpg

Geïnstalleerd
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/Energymeter/DSC_3412Large.jpg

[Voeding] Bij de Philips-voeding zitten de smoorspoelen tussen de netspanning en de primaire wikkeling v/d trafo. Maar dikke buffer-elco's blijven een must...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

die spoel in een delta is 1/3 van de trafo , en word erg heet bij 10 amp en lage uitgangsspanning vanwege de spanning over de spoel . de mijne had bij aankoop verkoolde isolatie om de draden bij de trafo en spoel maar werkte verder prima .

ik heb een philips pe1644 gehad , maar die zoemen de ganse tijd en dat is niet weg te krijgen , en de mkt over de trafo bepaalt die brom over het apparaat , echter kun je deze niet erg veel veranderen. de delta heeft de trafo en spoel in rubbers hangen en de philips niet en dat scheelt behoorlijk in zoemen . wel het nadeel dat bijde voedingen bij 10amp en 5v 700watt wegtrekken en met een relais in een trafotab zou dit veel minder zijn. maar ja in de 60's waren het wel moderne ontwerpen .

ik heb ook een kwh zender en ontvanger maar deze werkt op een 12v adapter of in mijn geval het centrale 12v systeem . eerst zat hij bij de adapter van de internetmodem .hij viel steeds uit en ik snapte niet waarom en bleek later te komen doordat bij hoog verbruik de irsensor de meterschijf niet bijhield en die drempel moest lager afgeregeld worden .ik heb er nu ook een ampere meter bijgemaakt en tesste deze door het fornuis en waterkoker en oven aan te zetten en gaf dan 64 amp aan!

zou het zo zijn dat bij pulserende stroomafname en die dan weer netjes sinus maken daarna om zo stroomverbruik te besparen ?

[Bericht gewijzigd door testman op donderdag 26 november 2009 02:53:06 (30%)

waar rook was, werkt nu iets niet meer
maartenbakker

Golden Member

Zijn dat 700 echte watts, of 700 watts als de cosinus phi per ongeluk 1 zou zijn, wat ie heel erg niet is?

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

ik heb meerdere wattmeters en niet de conrad dingen die geen cosinus aankunnen of inductieve belasting , en 10amp secundair komt hoedanook bij de 700watt in de buurt .dit is ook bevestigd door de kwhmeter en de amperemeter in de meterkast . als ik hem achter de scheidingstrafo hang dan staan de ampmeters te klapperen en de automaten ook , want die secundaire traforegeling gaat door in de scheidingstrafo en zeker bij hogere stromen .

waar rook was, werkt nu iets niet meer

Op 26 november 2009 02:12:11 schreef testman:...... wel het nadeel dat bijde voedingen bij 10amp en 5v 700watt wegtrekken en met een relais in een trafotab zou dit veel minder zijn. maar ja in de 60's waren het wel moderne ontwerpen .

Dat is ook het voordeel van een preregulator aan de primaire kant van de transformator, zoals HP wel toepast (en Delta misschien ook wel in nieuwere ontwerpen). Dat stelt wel weer speciale eisen aan de trafo.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

heb net ook een project gemaakt nl een voeding voor mijn b&d werkbank stofzuiger . de accu's waren rot na 6 jaar en ik had gezocht en geen nicd meer :( dus dan maar nimh erin , echter is de bestaande oplader dan niet geschikt meer ( oplader , meer 1 diode maar ja ) dus een 7807 met 3 dioden in de - gebouwd en met een 3,3ohm weerstand begrensd op 210ma en die zit op het centrale 12v systeem . ik heb een model met 6 cellen erin dus dat is al gauw 25 euro aan 3/4 c cellen , maar een racingpack kost 15 euro en heeft ook 6 cellen en 2ah dus die uitgezocht .eerst konden de C eigen packs geen hoge stromen aan en nu wel ( was ook 5 jaar geleden )

deze voorzien van de originele acculipjes en meteen de test gedaan tussen de weller en de pace en bij 405 graden is de pace het meest stabiel op de grote accu - polen .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1722.jpg

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1723.jpg

het koelblokje past mooi in de onderkant , en is afgezekerd met 500mah .

waar rook was, werkt nu iets niet meer

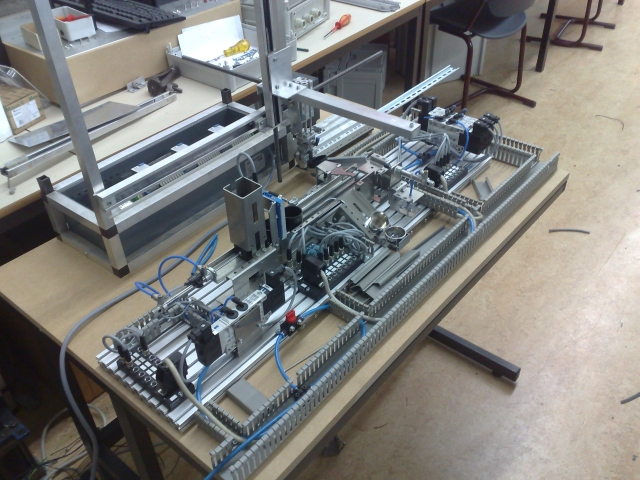

Ik ben op school bezig met een project voor de opendag op ons school. Het is een Festo set wat werkt met een computer en een usb interface. Dat werkt niet echt betrouwbaar. Dus kreeg ik de opdracht om een complete besturing met een PLC te maken(moeller easy+uitbreiding). er komt later nog een grijperamconstructie op om de gesorteerde producten weer in magazijn te leggen. dat komt later nog. eerst code compleet afmaken. ik ben nu zover. later zal ik meer foto's van de totale constructie plaatsen. je bent natuurlijk welkom op de opendag (link locatie techniek)

http://www.uploadarchief.net/files/download/24112009697.jpg

zo'n duur project maar bezuinigen op een plank dan , zo die kabelgoot op een schooltafel schroeven . ik mocht ook veel op school maar dit heb ik nooit gedaan .wel andere dingen maar dat was gewoon tijdverdrijf tot de pauze ( en als een leraar geen norrit kent dan kun je hem dat leren ) :)

waar rook was, werkt nu iets niet meer

Op 27 november 2009 23:24:40 schreef testman:
zo'n duur project maar bezuinigen op een plank dan , zo die kabelgoot op een schooltafel schroeven . ik mocht ook veel op school maar dit heb ik nooit gedaan .wel andere dingen maar dat was gewoon tijdverdrijf tot de pauze ( en als een leraar geen norrit kent dan kun je hem dat leren ) :)

op de tafelblad ligt nog een plaat mdf ;)

Leuk gemaakt! Ik heb eens op een stagebedrijf zoiets gemaakt en bestuurt met S5. Apparaatjes waren van fisher. Dat was om demo's en lessen in S5 proggen te geven.

Every machine is a smoke machine if you operate it wrong enough

ik moest ook een automatische blokjes boormachine maken

youtube film

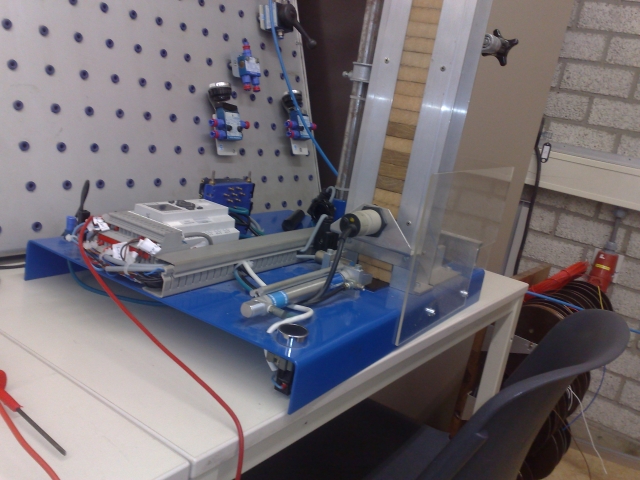

http://www.uploadarchief.net/files/download/24092009456.jpg

@ tolunay op school hebben wij ook z'n automatische boormachine.
maar die van ons werkt met een festo plc.
heb alle lucht slangen moeten vervangen want die waren hellemaal kapot toen we er sins een paar jaar weer 20bar opzetten(anders werkt ie niet).

je maakt mooie projecten op je school.
welke richting doe je?
wil zelf iets met het wat fijnere elektronica doen.

Op 28 november 2009 12:44:44 schreef geek:
@ tolunay op school hebben wij ook z'n automatische boormachine.
maar die van ons werkt met een festo plc.
heb alle lucht slangen moeten vervangen want die waren hellemaal kapot toen we er sins een paar jaar weer 20bar opzetten(anders werkt ie niet).

20 bar is wel heel veel :O. controleer alle kleppen en de cilinders eens. hier werkt hij op 7 bar.

Op 28 november 2009 12:44:44 schreef geek:
je maakt mooie projecten op je school.
welke richting doe je?
wil zelf iets met het wat fijnere elektronica doen.

ik doe nu elektrotechniek op school. maar de rest van de leerlingen werken uit een boek/map. Ik en een andere vriend moeten dit soort projecten maken ipv bordopdrachten, wij gaan volgend jaar mechatronica@ ROC doen.

mvg tolunay

Henry S.

Moderator

Op 25 november 2009 02:58:14 schreef free_electron:
[...]

zoals een afgebrand labo ?
ben ik nu de enige die kriebls krijgt als ik lees dat je 1200 watt gaat wegstoken in een MDF kast ...

Alleen verstandig als je jezelf wilt vergassen. MDF en warmte is een slechte combinatie.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

valt wel mee ik heb ook een dummyload in een mdfkast gebouwd en kan ook 1200 watt verstoken , en dit ruik je na 1x al niet meer en de mijne is ook niet geschilderd . het heeft als voordeel dat de torren zo op het koelblok kunnen en dat scheelt draad en veel beter warmteafleidend . en is ook aanraakveilig zo gezien de mijne boven de 100v aankan .

hier nog mijn afgewerkte soldeerfanproject . nu is hij trilvrij in snaren gehangen en het relais is een bd675 geworden die tevens spanningsinstelbaar is gemaakt , dit ook vanwege dat er nu geen stroomverbruik is als de fan niet loopt en eerst stond het relais bijna altijd in .ook zitten er nu ipv 1 reedswitch nu 4 in parallel dit omdat het magnetische veld maar aan 1 kant erop werkt en zo is het bereik groter .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1746.jpg

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1743.jpg

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1742.jpg

waar rook was, werkt nu iets niet meer

Ik ben vandaag eens even verder gegaan met m'n Modulerende load.
Ik kwam op de gedachte een silkscreen aan te brengen en heb eens even wat uitgeprobeerd:
http://thumbnails25.imagebam.com/5785/97a9f257847162.gif

Volgende keer wat rechter, maar het resultaat mag er IMHO zijn.

SMD bestukt:
http://thumbnails12.imagebam.com/5785/ff7b9357847177.gif

Rest bestukt:
http://thumbnails20.imagebam.com/5785/1563b357847267.gif

En de onderkant:
http://thumbnails23.imagebam.com/5785/56026557847234.gif

Hoop vanavond de proefopstelling draaiende te hebben.

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Ziet er goed uit. Silkscreen neem ik aan met de strijkbout gemaakt?

Dat doe ik ook altijd; vind het er mooi uit zien en zeker bij grotere printen erg handig bij het bestucken. Ik zet overigens ook altijd de aansluitgegevens bij m'n connectors zodat je een jaar later nog kunt zien hoe het aangesloten moet worden zonder dat je de print uit z'n behuizing hoeft te halen of het schema er bij moet pakken.

Voor het uitlijnen heb ik trouwens ook nog niet de meest geschikte methode gevonden, het blijft lastig om het 100% goed te krijgen.

Btw, heb je je SMD componentjes bewust op je silkscreen gezet of was je die layer gewoon vergeten uit te zetten?

wat mooie projecten allemaal weer hier.

Omdat ik nou ook eens wat met Pic's wou proberen.
heb ik vandaag mijn Wips648 pic programmer in elkaar geknutseld. nou enkelt nog even achter een USB-seriale adapter aan.
en ik kan ook beginnen met pic's te programmeren >:)

fotoke,

http://www.electronicavantinus.nl/cofotos/SNC00594.jpg

Ps mijn w.c.d tester is ook klaar.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!
