misschien niet helemaal het juiste forum ervoor.
Maar ik ben bezig met de carnaval en ben bezig met een taart van 1.70 breed die moet rond draaien. Hij krijgt totaal 4 plateau's die worden aangedreven door ruitenwismotoren van golfjes type 3.
hier zie je een filmpje:
Waarom niet het juiste forum? Lijkt me toch een elektro(nica) project.
Ze draaien wel snel trouwens, hoop dat de taart-doorsnede niet veel meer wordt dan die dragers die je nu hebt, vliegen de toppings eraf
bwaah ja er zit wel wat electra aan maar dat is hooguit een acculader (die een accu binnen een uurtje vol kan stampen!! 50A) en een aantal zekeringen.
hij word niet breder, de hoeken van de dragers zijn de uiterstepunten van de circel die er nog omheen moet komen.
[Bericht gewijzigd door Henry S. op maandag 11 januari 2010 18:21:10 (37%)
Waar denk je 50A te kunnen trekken?
Golden Member
12 Volt 50 Amp. is 600 Watt dat op 220 Volt eitje toch.
Ergens een priesje kapen zal idd geen probleem zijn. (Een groepje zou makkelijker zijn) Maar blijft zware stroom aan de laagspanning kant. 10mm² kabels?
Hier even een klein project van mij:D ik ben bezig om een Led klok te maken maar om even te testen heb ik even snel een kleine gemaakt.

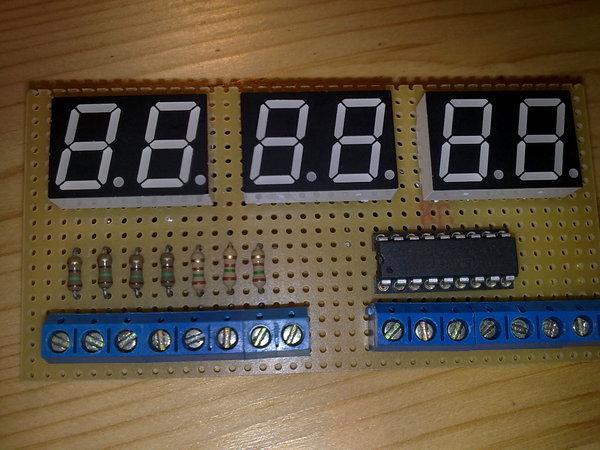

de grote display's zijn 2.3 Inch geel.
[img=250, 200]http://www.uploadarchief.net/files/download/11012010024.jpg[/img]
[Bericht gewijzigd door sjors007 op dinsdag 12 januari 2010 15:08:41 (32%)
Waren het (in KB) grote afbeeldingen? Uploadarchief vindt ze nu al teveel dataverkeer genereren (en das vlot, in anderhalf uur).
Deze afbeelding is 2048 x 1536
zijn ze te groot dan??
ik zal ze even bijwerken!:D
[Bericht gewijzigd door sjors007 op maandag 11 januari 2010 20:09:33 (41%)
Een projectje van mij:
Voorlopige sturing voor rolluiken. Hopelijk komt er ooit nog eens een betere versie, geintegreerd met andere domotica.

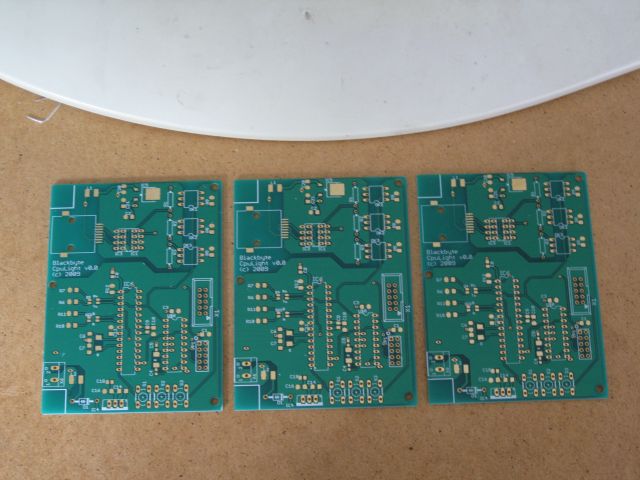

de onbestukte print:

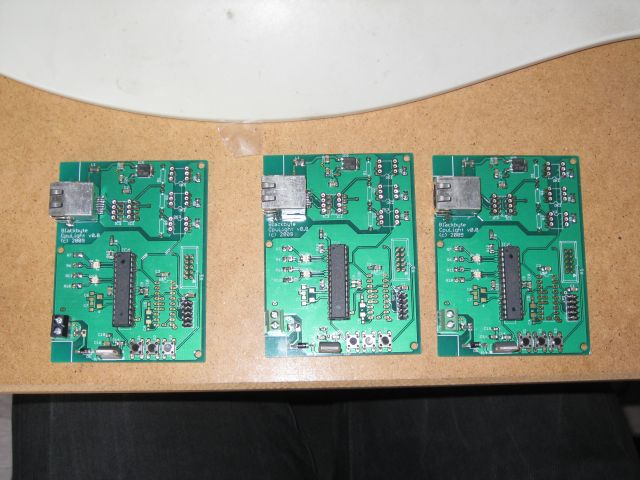

de bestukte print:
Natuurlijk hoort er nog een bordje bij met 4x2 relais, maar die is momenteel moeilijk te fotograferen, omdat ondertussen de installatie al in gebuik is.
Printen communiceren via RS485, master is gevormd door een AT90s2313 & IR-afstandsbediening.
Silicon Member
@sven : proper , heel proper. Mooi gedaan ! waa rheb je ze laten maken ?
Op 11 januari 2010 16:18:11 schreef plantrekker:
Waar denk je 50A te kunnen trekken?
Ik ga niet die 50A daadwerkelijk trekken op de 12V lijn.
4 kabels naar de motoren toe van 2.5mm^2 -> 4 zekeringen van 15A en verolgens met 1 kabel van 4mm^2 naar de acculader toe. Totaal vraagt het zootje op dit moment iets van 15 a 20A
Op 12 januari 2010 00:27:29 schreef free_electron:
@sven : proper , heel proper. Mooi gedaan ! waa rheb je ze laten maken ?
bedankt! De printen zijn bij makepcb besteld.
Niet direct electonica gerelateerd, maar ik wil hem wel showen aangezien het de basis wordt van een paar vervolg projecten.
Gisteren bij de Ikea een draaiplateau gekocht met het idee om hier klemmen op te monteren zodat ik mijn modelhelicopter gemakkelijk kan testen. Onder testen kun je verstaan: uitbalanceren, uitlijnen rotorbladen, gyroscoop test, etc. Veel van deze tests dienen met draaiende motor te gebeuren. Het geheel is zwaar genoeg om de helicopter aan de grond te houden zodat de tests makkelijk en veilig uitgevoerd kunnen worden.
De klemmen zijn met M4 boutjes en teflon ringetjes vastgezet op het plateau.
Uiteindelijk wil ik ook een paar electronische metingen toe gaan voegen.
De eerste meting is een toerental meting waarbij ik nog twijfel tussen een meting waarbij ik direct aansluit op de motor, of een meting waarbij de reflectie op de rotorbladen wordt gebruikt. Deze meting kan ik weer gebruiken voor een stroboscoop waarmee ik de uitlijning van de rotorbladen kan controleren.
De tweede meting zal een controle op de uitbalancering worden waarbij ik een oude gyroscoop wil gaan gebruiken als trilling sensor. Hiertoe voer ik de gyroscoop een vast 'neutraal' servo signaal en analyseer ik de afwijkingen.
Alle plaatjes zijn klikbaar.

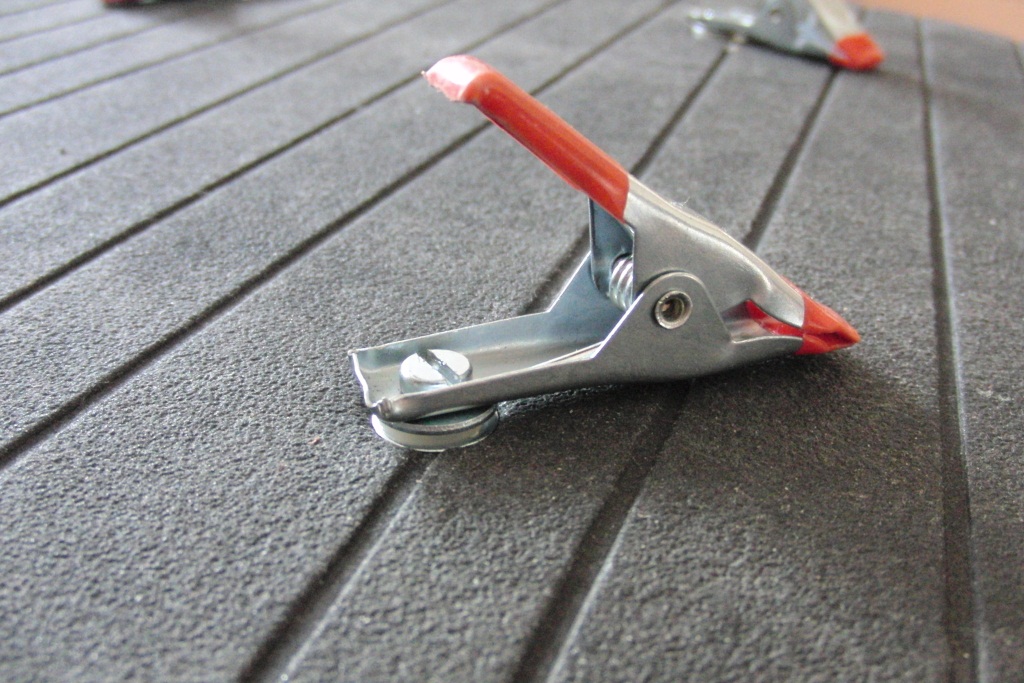

De montage van een klem, door de combinatie van 2 metalen en 1 teflon ring is de boel draaibaar.

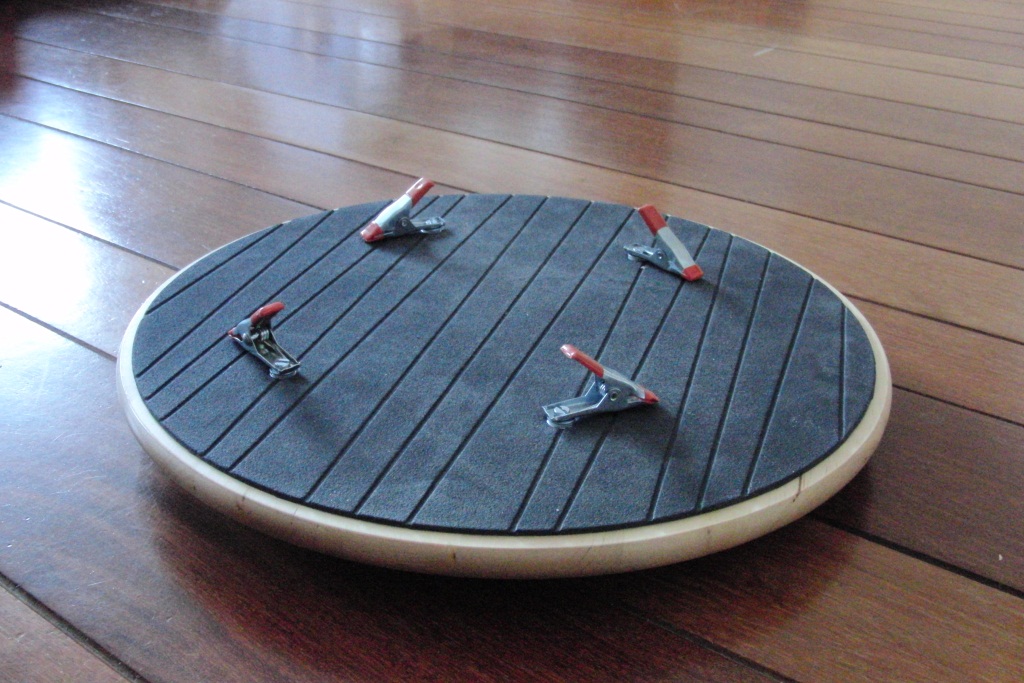

Het platform zelf, de helicopter past precies tussen de 4 klemmen.

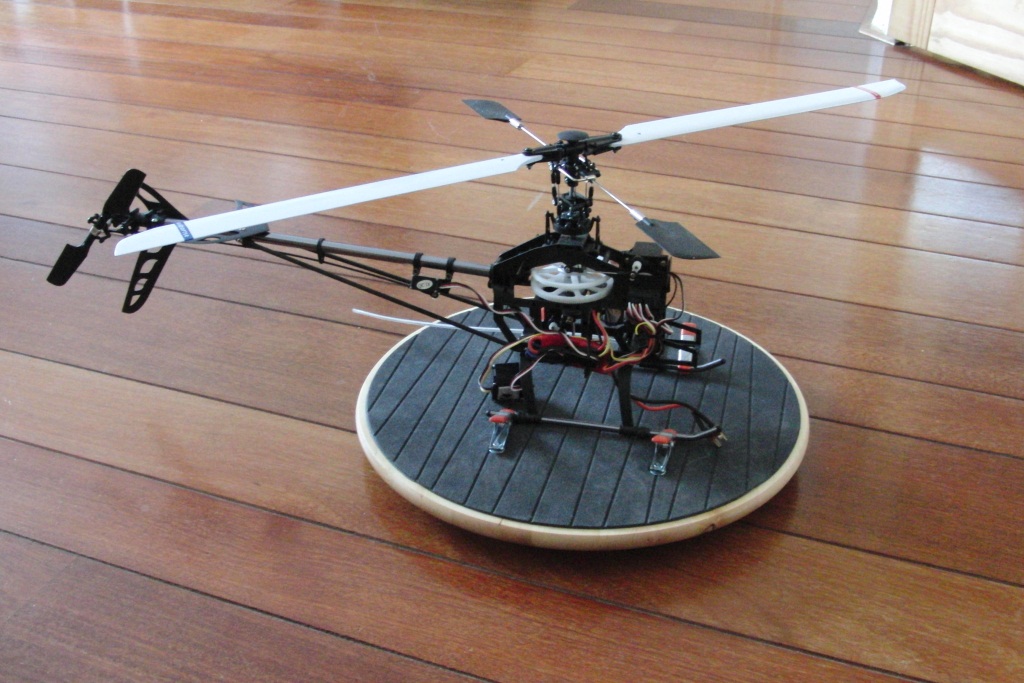

De heli geplaatst op het platform. Vanavond eerste test van een nieuwe gyroscoop.
En, omdat iederen er altijd om vraagt.. De onderkant!

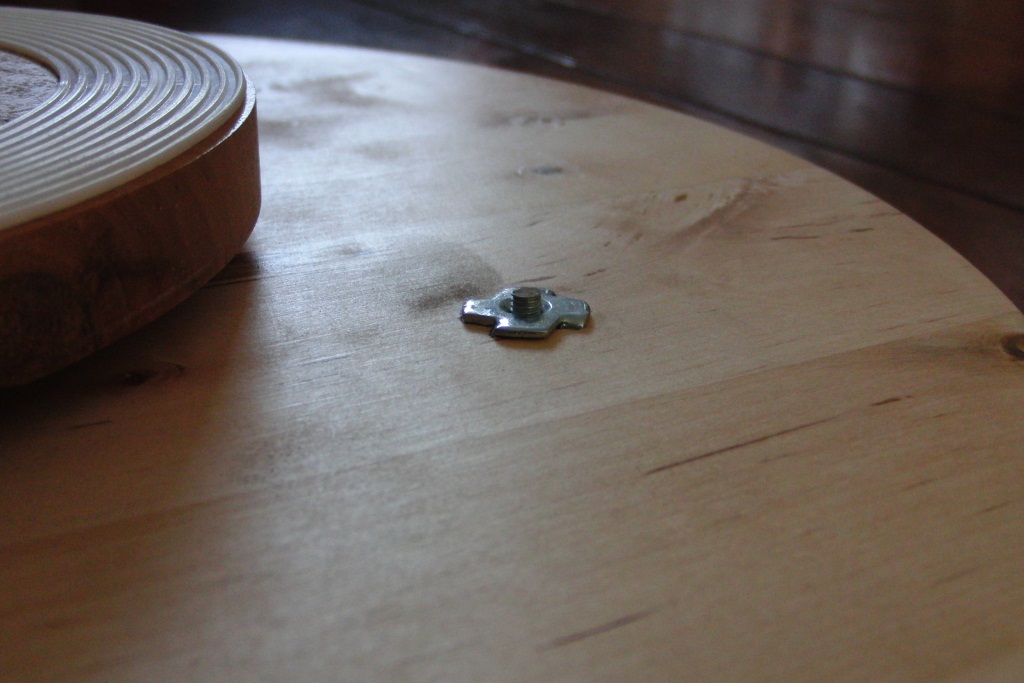

Ik heb gebruik gemaakt van slagmoeren om de klemmen stevig aan het hout te verankeren. En het staat nog eens netjes ook.
ben je niet bang dat de heli nu ze trillingen niet kwijt kan en hij dus alleen maar erger gaat trillen? vlieg zelf een trex 600.
stef
krijg je zo'n effect http://www.youtube.com/watch?v=RihcJR0zvfM
. Is dat niet gewoon op te lossen door de klemmetjes vast te zetten met rubberen ringetjes zodat ze de energie absorberen?
Op 13 januari 2010 18:32:38 schreef stef110:
ben je niet bang dat de heli nu ze trillingen niet kwijt kan en hij dus alleen maar erger gaat trillen?
Dat valt op zich wel mee, als hij trilt dan is er sowiezo iets mis met de afstelling. Momenteel trilt hij helemaal niet, afgezien van een beetje rondjes draaien door een slecht ingeregelde gyroscoop i.c.m. een scheve staart door de laatste crash... Verbazingwekkend hoeveel er in een fractie van een seconde kapot kan gaan.
Ik wil deze opstelling uit gaan breiden met extra klemmetjes voor een strobo voor het afstellen van de rotorbladen. Ook moet ik het draaiplateau nog kunnen blokkeren. Door alles op klemmetjes te zetten kan ik eenvoudig kiezen welk instrumentarium ik wil gebruiken zonder ze altijd gemonteerd te hebben. Ieder onderdeel wordt opzichzelfstaand. Ik denk dat ik dit weekend de strobo in elkaar ga zetten. Foto's volgen uiteraard.
Okay, dan ga ik nu eindelijk weer eens iets posten/showen in dit topic.
Even een test print om te kijken hoe dun/klein ik kan gaan met de toner/transfer methode
Eerste post en deze: tweede post.
Daar wordt gebruik gemaakt van de ontwikkel methode. Dus kan ik niet achterblijven om de strijkbout methode te showen
Het zijn gewoon de standaard tracks en pads uit ares pro.
Ik keek er zelf wel eigenlijk van op dat ik de T8 gewoon neer kan zetten (en dat is de kleinste track Hè verdorie, ik zie nu net dat je ook zelf nog track lijnen kunt maken
, dan had ik nog kleiner gekunt. Maar ik heb het programma nog niet zo lang,die ook maar eens doorgronden. )
De tekst is 60th hoog en 50th breed en is dus ook nog goed te lezen. Maar de volgende keer moet ik de print toch iets beter schoonmaken: de gaten van de pads zijn namelijk niet allemaal open geetst Maar je kent het wel : allemaal even gauw gauw..
Ziet er mooi uit !!
Jammer, dat er eenkortsluitingkje is tussen de rechter eilandjes in de kolom links boven tussen T30 en T40
Dat zou eventueel aan het schoonmaken kunnen liggen. Kijk eens op de laserprint....
Dat de gaatjes niet helemaal OK zijn, hoeft niet erg te zijn, zolang er maar een centertje in zit.
Je hebt helemaal gelijk Tidak, erg scherp opgemerkt. Maar het onderste blok heeft het ook hoor, al is dat op de foto niet te zien. Ik moet er ook een vergrootglas bij pakken om het te zien.
Op de laserprint kan ik nu niks meer zien: die is er af gepoetst in het water en op een andere laserprint staat hij wel gewoon goed, misschien iets te hard gestreken?
Maar ik heb liever sluiting, dan een onderbreking weghalen gaat mooier dan erbij plakken
Kan ook een stofje geweest zijn. Die bakken ook vast in de toner.
Die andere sluiting is ook bij uitvergroting in PhotoShop niet te zien
Ik bedoelde ook of het op een andere laserprint te zien is!
Hoe breed is nu een "T"? Dus hoeveel mm of inch is nu T8?
Ik denk dat T8 8mil breed is. Een mil is 1/1000e van een inch, dus 25.4 micron.
8mil is dus 0.2mm. Tip: Teken ook eens test-lijntjes onder een hoek. 8mil is 4.8 pixels op een 600DPI printer. Het kan dus zomaar dat je 5 pixels hebt gehad, terwijl er plekjes dunner zijn als je schuine draadjes wilt maken.
[Bericht gewijzigd door rew op donderdag 14 januari 2010 09:43:41 (50%)
