Als twee honden vechten om een HP RF generator... Ik ben al jaren aan het azen op een RF generator. Op eBay enz. zit een hele horde HP/Agilent/IRF/Rohde/Marconi/Echoflex/Fluke/Anritsu maniakken, die ieder stuk roest van de bovengenoemde merken tot astronomische hoogten opdrijven.

Echter... een paar weken geleden was ik aan het zoeken naar een zware transformator, en kwam op eBay uit bij een sloper die een aantal transformatoren had staan. En scrollend door zijn aanbod van motoren, aambeelden, hydraulische kleppen, en versnellingsbakken vond ik een Wayne Kerr RF generator. Wayne Kerr? Que? Had de titel of beschrijving "RF", "Generator", "Synthesized", of dergelijke woorden bevat, dan was ie al lang verdwenen, maar deze zat daar geduldig te wachten op een minnend oog. De sloper had geen flauw idee wat het ding was, alleen dat de lichtjes aan gingen en dat er een vuistdik boek bij zat.

Hij vroeg $650. Ik schatte het risico in, en deed hem een redelijk bod onder het motto dat dit zeer specialistische en mogelijk onrepareerbare apparatuur was zonder markt. Hij aanvaardde.

De buit: een functionele 2GHz generator met geen enkel spoor van gebruik, met complete service manual en schema op componenten-niveau.

De blistertoetsen zijn ongemakkelijk in het gebruik, vind ik. Maar voor de prijs van een diner ben ik meer dan tevreden. Geduld wordt soms beloond, en ik ben zéér geduldig.

Twee spectrumanalyzers en nu een RF generator bij een sloper gekocht, drie keer geluk.

http://media.share.ovi.com/m1/s/2648/2280971557764cf685d1c5c2d506b171.jpg

Suffering from wiseass oneliner blackout

Is dat ook zo'n VFD display zoals bij mijn R&S ?

Zo hoor je nooit van Wayne Kerr en dan twee keer op een dag.

Mooie aanwinst Bert, gefeliciteerd

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Neen, gewoon LED matrix. Mooi, vind ik. De foto doet het display geen eer aan.

Waar is dan de andere Wayne Kerr? Ik had er nog nooit van gehoord.

Suffering from wiseass oneliner blackout
free_electron

Silicon Member

dat zijn van die HP disdplayss
4 of 8 karakgters per display.

peperduur ! die displaytjes in dat toestel alleen al kosten je een diner ....

hebben een vreemde aansturing ( 6 bit en de codering is geen ascii )

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

@bert: mazzelaar! De keren dat ik mezelf gebrand heb aan 'as-is' apparatuur...

Henry S.

Moderator

Op 7 januari 2011 21:03:57 schreef Bert_mc:
Hij vroeg $650
[...]
Maar voor de prijs van een diner ben ik meer dan tevreden.

Je hebt de comma een plaats opgeschoven? ;)

Een heel mooi exemplaar, 2GHz met alles er op en er aan, mazzelaar!

Nu wat van mezelf:

Ik heb 3 jaar geleden op Rosmalen voor weinig een Siemens G2021 10kHz-25MHz sinusgenerator uit de begin jaren 70 gekocht. Deze kwam ik vanavond weer eens tegen en ik had de tijd en ruimte (het is een bakbeest van 18kg) om deze nader te inspecteren.

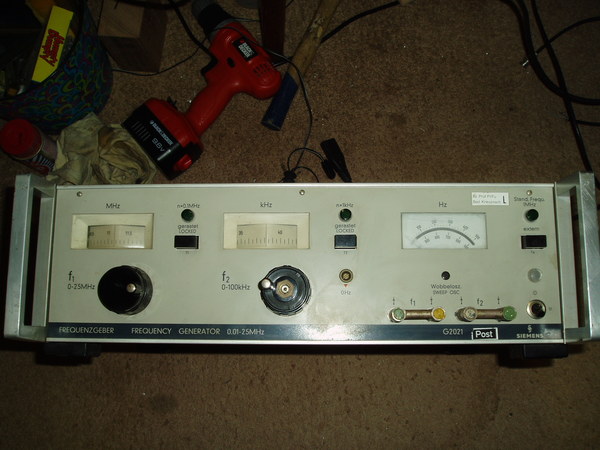

http://www.uploadarchief.net/files/download/siemens%20g2021_1.jpg

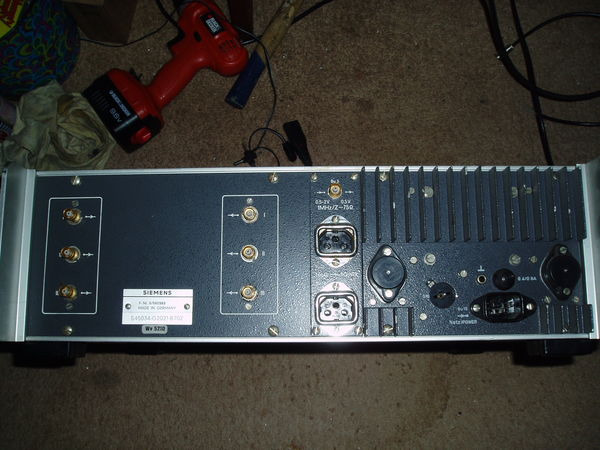

http://www.uploadarchief.net/files/download/siemens%20g2021_2.jpg

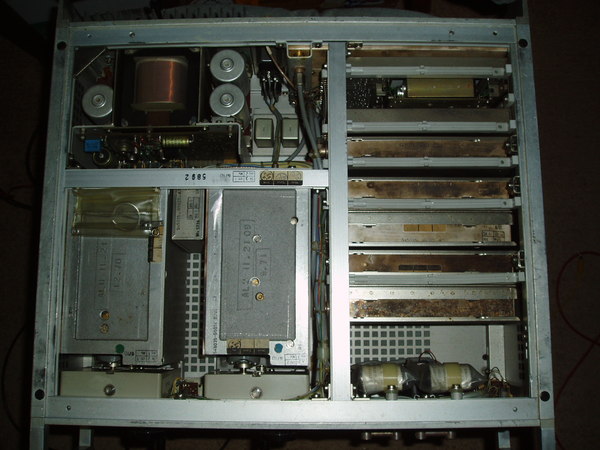

http://www.uploadarchief.net/files/download/siemens%20g2021_3.jpg

Er zitten 5 oscillatormodules in, waarvan twee regelbaar en een als 1MHz/100kHz frequentiestandaard, maar later daarover meer.
De voeding is heel simpel en nog steeds in goede staat, elco's zijn ook nog goed en dat scheelt me voorlopig het lastige uitbouwen.
Er is alleen wat roestvorming op de blikken modules, de grote gietaluminum regelbare oscilators zien er nog prima uit. Net als de filmkastschalen (in de behuizing zitten nog twee reserveschalen, zekeringen en een stukje gereedschap).

Naar connectors ben ik lang op zoek geweest, en per toeval gevonden op de radiomarkt in mijn eigen woonplaats (of all places).

Het is een soort BNC maar dan met een schroefdraad en geen TNC, en het zijn kleintjes:

http://www.uploadarchief.net/files/download/siemenscon3.jpg

De bewuste connectors vond ik op Radiall coaxrelais:

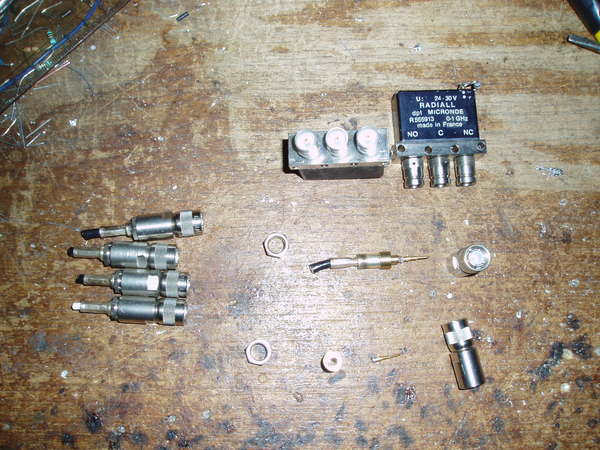

http://www.uploadarchief.net/files/download/siemens%20g2021_5.jpg

De middenader is gesoldeerd, maar de buitenmantel wordt gekrompen. Het zat er dus niets anders op dan afzagen bij de verdikking. Ook moest bij de bewuste connector het gat wat uitgeboord worden (naar 3mm) om een RG58 binnenisolatie door te laten. Bij een andere connector zag ik later dat dat ook al gedaan was. De buitenmantel vastgesoldeerd en afgetaped met vulcaniserend rubber.

Maar nu komt het: De G2021 blijkt een onderdeel van een set te zijn (met W2021 - Level Generator en D2021 - Level Receiver) en op de connectors komt niet 0-25MHz.

Advertentie naar de voorlopers: http://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=05214810 (pagina 5).

Op de voorkant heb ik f1 en f2 met doorlus.

f1 geeft bij (0 - 25MHz schaal) 45 - 70MHz.
f2 geeft bij (0 - 100kHz schaal) 1000kHz - 900kHz (de andere kant dus op).

Op de achterkant heb ik een 1000kHz sinus standaard, en die komt mooi overeen met mijn TR-5104 jaren 70 nixie counter van Takeda Riken. Die btw veel meer aankan dan 20MHz, ook de 70MHz wordt goed uitgelezen. Alle frequenties zijn geverifieerd.

Verder heb ik op de uitgang 3 dubbel uitgevoerde uitgangen.
I geeft f1 door, 45 - 70MHz.
II is weer een standaard, nu 100kHz. En nu geen sinus maar een blokgolf, gebaseerd op de 1000kHz standaard.
III is een vreemde, hieruit komt een signaal wat alleen gerelateerd is aan f2:

Schaal: 0 -100kHz
f2: 1000kHz - 900kHz
III: 42.600 - 42.500MHz

Ik denk dat ik I en III in een nieuwe schakeling kan stoppen om 0-25MHz te voorschijn te toveren.

45 - 70MHz mengen met 42.6 - 42.5MHz, en dat weer mengen met 2.4MHz?

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

dat is nog een degelijk stukje siemens henry , heb je een schema gevonden van het ding om een deel na te bouwen ?

overigens heb ik die connectoren ook nog liggen , die zaten in een oude kpn hdsl modem . er past geen bnc op dus is het geen tnc ( dat past bijna ) dit zijn de female varianten voor haakse printmontage.

waar rook was, werkt nu iets niet meer

Op 8 januari 2011 10:18:35 schreef testman:
dat is nog een degelijk stukje siemens henry

zeker, en die 18 kg klopt volgensmij niet. Toen we bij de auto waren aangekomen was ie een stuk zwaarder en mijn armen weer langer ;)

Every machine is a smoke machine if you operate it wrong enough

dan maak je toch een opvouwbare tas met wielen . een bigshopper met 2 voudig plankje en 2 scharnieren in de bodem en 4 wielen eronder . die kun je dan opvouwen in je jaszak .

waar rook was, werkt nu iets niet meer

Ik weet wel dat deze thread eigenlijk bedoeld is voor eigen meetapparatuur en werktafels maar deze volgende wil ik jullie niet onthouden. Bij het surfen tegengekomen:
Kerel die wel wat apparaten en apparatuur heeft staan en Fanatieke jukebox repair guys

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten
pa3gws

Golden Member

Laat fred101 het maar niet zien. :-p

Ik ben gestopt met roken nu mijn schakelingen nog.

Te laat, maar ik ben blij dat ik niet in de states woon, ik ben bang dat het dan uit de hand zou lopen ;-) (zoals een maandelijk bezoekje aan building 38 )

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Henry S.

Moderator

Op 8 januari 2011 10:18:35 schreef testman:
dat is nog een degelijk stukje siemens henry , heb je een schema gevonden van het ding om een deel na te bouwen ?

Een site claimt alle documentatie te hebben, maar geven verderop alleen de operators manuals...

overigens heb ik die connectoren ook nog liggen , die zaten in een oude kpn hdsl modem . er past geen bnc op dus is het geen tnc ( dat past bijna ) dit zijn de female varianten voor haakse printmontage.

Ik zag ze idd op een foto van een HDSL modem, op de connectors en chassisdelen staat weinig, alleen 75Ω.

Op 8 januari 2011 10:32:58 schreef MAH:
[...]zeker, en die 18 kg klopt volgensmij niet. Toen we bij de auto waren aangekomen was ie een stuk zwaarder en mijn armen weer langer ;)

Maar de moeite waard geweest :), kan ik van de Marconi nog niet zeggen.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

http://www.pa4tim.nl/wp-content/uploads/2010/11/1400Vvoeding.jpg
http://www.pa4tim.nl/wp-content/uploads/2010/11/voedingbinnen.jpg

Het ademt aan alle kanten Philips uit, het is waarschijnlijk gemaakt in 1971 of 1974 en er staat voltage source op. Ik heb hem nog niet getest want ik heb hem net gehad samen met een oude multimeter , weerstand decade bank een een doos buizen.

Die meter is een voor mij onbekend merk maar altijd leuk voor de verzameling:
http://www.pa4tim.nl/wp-content/uploads/2010/11/kamoden360.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Fred, leuk. Ik heb ook een Kamoden, de SM-20.

Tidak Ada

Golden Member

Kan nooit Philips zijn: Er zitten niet-Philips condensatoren en weerstanden in en de trafo lijt me ook geen Philips.
Verder geen Philips knoppen en schakelaars.

Doet mij meer denken aan die hsp-voeding van mij, maar dan wat jonger. Het is een plug-in, als ik het goed zie?

Die is van NUCLETRON (Austria). Helaas geven zij geen reactie op mijn vragen :(

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Die beugels onderin zitten ook aan mijn nixie multimeter en counter. De knoppen zijn volgens mij typisch Philips. Ik heb ze zo ook op mijn PM3410. Maar er staat nergens een merk dus het kan iets voor eigen gebruik ofzo zijn geweest. Hij is ook open en het lijkt alsof het een soort plug in was. Ik ben bang dat het geen voeding is, er zitten geen zware elco's ofzo in.
Ik denk zoiets als mijn HP, maar deze trafo is wel vrij fors dus misschien kan hij meer dan 5mA

Rene, is het een beetje een fatsoenlijke multimeter of budgetspul. Weet je ook hoe oud ongeveer. Ik kan er eigenlijk niets over vinden.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Fred, jouw Kamoden heeft 100kΩ per Volt DC.
Dat is een erg goede waarde.
Ik gok op 30 jaar oud.

maartenbakker

Special Member

Ik ben wel benieuwd of er ergens iets van nummers (type, artikelnummers, datumcodes, etc.) te vinden zijn op die voltage source. Philips was niet zomaar 1 fabriek dus als een apparaat wel of niet op Philips lijkt is het voor mij ook de sport om uit te vinden welk van die twee het nou is ;-)

www.deficientie.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Tidak Ada

Golden Member

Kan zeker meer dan 5 mA. De mijne doet 25 mA. daar zitten overigens ook geen elco's in, naar oliecondensatoren.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
Sine

Moderator

Is inderdaad een philips iets, kastje, stekkerbussen, meter en knoppen wijzen daar op maar waarschijnlijk inderdaad eigen fabrikaat voor intern gebruik.

[Bericht gewijzigd door Sine op 12 januari 2011 23:48:12 (28%)]

Tidak Ada

Golden Member

Fred, maak eens foto's van andere zijden van de binnenkant!

Op 12 januari 2011 23:34:10 schreef Tidak Ada:
Kan zeker meer dan 5 mA. De mijne doet 25 mA. Daar zitten overigens ook geen elco's in, naar oliecondensatoren.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

De onderkant is niks te zien, montageframe, buidvoet voor dat relais, connector voor insteekprint.
Op de meter staat een sticker met daarop Datum 20 dan een stuk niks en dan een nummer wat eindigt op 7410 maar erboven staat 73
De zijkanten zijn dicht. Het is van dat standaard kast spul. Je ziet ook dat het front er tegen aan geschroefd is. Bij productie zou dat zo niet zitten.
Bovenop het front zit zo'n kunstof sierstrip, blauw, zoals bij meer flipsen.

Op de trafo staan alle spanningen en aan de andere kant een etiket maar dat kan ik zonder demontage niet lezen. Die groene schakelaars en die blauwe kleur, de letterstijl ect lijken op de PM3370 scoop. Dat is ook begin 70er jaren.

Verder nergens een nummer, type, stempel of stikker/. Ook niet op de printplaat die qua layout/constructie lijkt op wat in mijn PM3410 , PM3370 en PM5770 pulsgenerator zit. Allemaal dezelfde periode.
