Programmer iets uitgebreider:

Avr usb programmer V2

Mooi mooi, volgooien met SMD.

Ik was trouwens nog eens van plan jouw ontwerp te verknallen en een eigen SMD versie te maken. Ik heb hier nog hele lieve USB mini B SMD connectors liggen.

en dan moeten eigenlijk die pinheaders vervangen worden door van die mini-flatcable insteek-headers

@martin, moest je daarvoor geen licentie kopen van VisualDSP? Of heb je een andere IDE/omgeving gebruikt voor die BF?

Op 4 december 2010 22:13:56 schreef martin de copain:
In de eerste helft van 2010 heb ik samen met mede student collega's een LCD expansie bord gemaakt ontworpen voor een BF561 backfin evaluatie bord. De BF561 is een dual core DSP processoren die ontworpen is voor media applicaties (audio en video verwerking). Dit was in het kader van een 6-weekse opdracht. Zowel de code (driver) als hardware is van scratch opgebouwd.

Zie hier het resultaat

Kijk eens aan, dit zijn studenten waar je ontzag voor moet hebben - in tegenstelling tot velen die niet eens de moeite nemen om een drie-letteracronym in Google te typen. Men gebruikt nieuwe en complexe technologie, de oplossing vereist analyse-tot-uitvoeringsvaardigheden, het is praktisch uitgevoerd met PCB inbegrepen, gebruikt low-level code van scratch geschreven, leunende op een stuk theorie. Duidelijk lui die uit het juiste hout gesneden zijn...

Op 4 december 2010 23:52:05 schreef smoerijf:
Programmer iets uitgebreider:
[afbeelding]

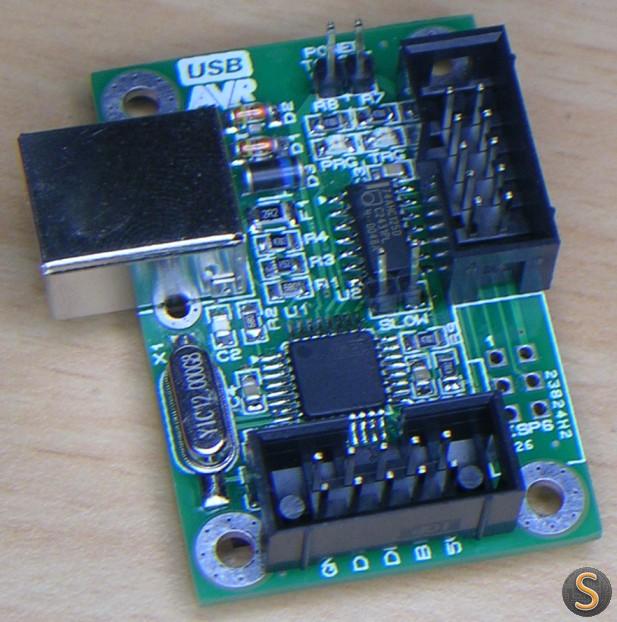

Avr usb programmer V2

Ook bewonderenswaardig, omwille van de iteratie. Perfect van de eerste keer kan niet, perfect na voortdurende verfijning is mogelijk.

Op 5 december 2010 01:01:30 schreef klein is fijn:
[..]
hele lieve USB mini B SMD connectors liggen.

Ik heb zo'n 2~3 maand moeten wachten op die buffer IC'tjes (Ik had er 10 bestelt bij futurlec). En in tussentijd heb ook 100 van die SMD mini USB-B dingetjes gekocht via ebay. Dat had wel mooier (lees: kleiner) geweest.

Mijn volgende PCB (geen programmer) word ondertussen ook al gemaakt bij seeedstudio, daar zit wel zo'n lieve mini usb connector op.

Op 5 december 2010 01:25:40 schreef Daan Timmer:
@martin, moest je daarvoor geen licentie kopen van VisualDSP? Of heb je een andere IDE/omgeving gebruikt voor die BF?

Ik heb inderdaad gewerkt gehad met VisualDSP (medestudenten hebben zich hoofdzakelijk ontfermd over HW). Omdat het maar tijdelijk was heb ik via school de licentie kunnen gebruiken. Alle tools waren daar aanwezig (BF bord + IDE)

@Bert_mc: merci, we doen ons best

ziet er allemaal mooi uit

@martin de copain
met welke opleiding bereik je zoo iets moois?

En in een korte tijd, petje af hoor!

Dat is idd 'wat' beter dan LED intikken in Google.

Niet schrikken dit is Nixzilla, een in Necro-Coleoptera stijl gebouwde nixieklok: http://www.pa4tim.nl/?p=1693
Er komt nog een kastje omheen en de rest van de voeding.

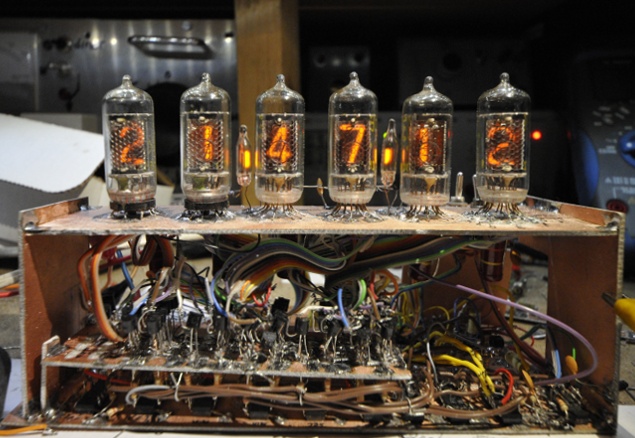

De voorkant

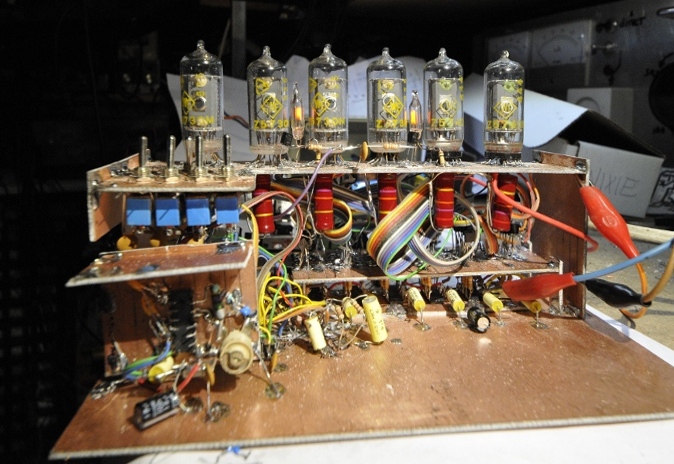

De achterkant

De voeding

Ik zou het kastje in plexi maken zodat je je kunstwerk nog kan bewonderen. Straf dat hij ook nog werkt.

Yep! Met rechtsonder een gaatje, zodat je de tijdsbasis gemakkelijk kan bijregelen.

"Mooi" die nixie klok.
Maar wel een bewijs dat de dead bug methode ook kan.

Schitterend bouwwerk, Fred. En dat het nog werkt ook

Ja, echt geweldig om te zien! Ik zou ook voor een transparante behuizing kiezen; dit mag ehh nee moet gezien worden.

Zo werd vroeger veel gebouwd Kijk maar eens onderin zo'n Philips radio van 193x....

@fred:
Goed dat je een Coleoptera genomen hebt en geen Wasmannia auropunctata. Je zou gehaaid kortsluiting krijgen

[Bericht gewijzigd door Tidak Ada op donderdag 9 december 2010 21:02:49 (10%)]

Leuk ding fred.
Wat een ongelofelijk dikke weerstanden zitten er trouwens onder ieder buisje..

2 Watt Beischlag....

Op 5 december 2010 01:48:52 schreef Bert_mc:
[...]

Kijk eens aan, dit zijn studenten waar je ontzag voor moet hebben - in tegenstelling tot velen die niet eens de moeite nemen om een drie-letteracronym in Google te typen.

de meeste studenten haken af als je er geen 'angry-birds' kan op lopen ...

Op 9 december 2010 19:57:02 schreef fred101:
Niet schrikken dit is Nixzilla

donkere tunnel , wit licht .... knippert met de ogen ... ligt blijkbaar op de intensieve zorgen afdeling na een driedubbele hartaanval... herinnert zich vaag iets over glazen balonnetjes met schroot in ,dode spinnen en grote weerstanden ...

fred101
Ik zie dat de productiemachine goed op dreef is, doe mij er maar twee

Even een update over het project dat ook op pagina 2 van dit topic staat. Het gaat om het blender-pedaal. Inmiddels is de behuizing gespoten (het heeft door omstandigheden wat langer geduurd).

Eigenlijk is dit resultaat per ongeluk ontstaan: vooral door te lage temperatuur in de ruimte waar het kastje gespoten is. Maar uiteindelijk vind ik het er juist mooi uit zien met een beetje een verweerd uiterlijk. Nu rest mij nog het bedraden en het zoeken naar fastoenlijke potmeterknoppen.

Dan een ander klein projectje:

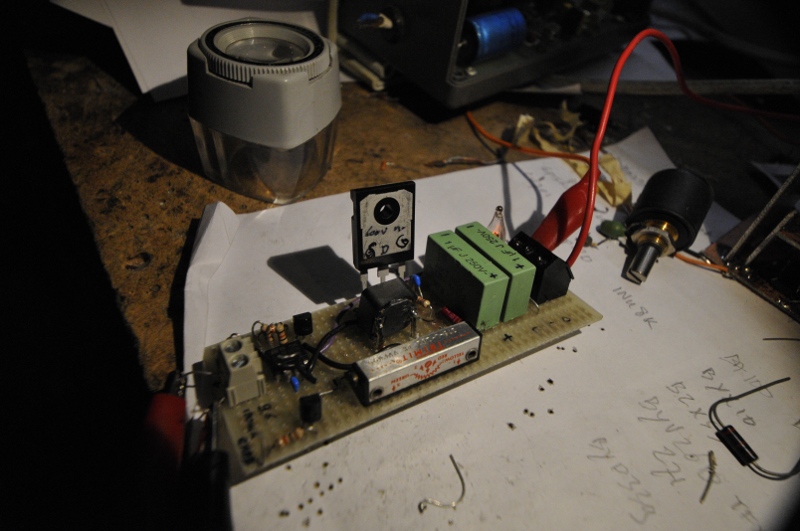

Dit is de inschakelvertraging van deze site. Deze komt in mijn pas aangeschafte Delta D 035-10. Deze trekt hoge inschakelpieken die er wel eens voor zorgen dat de automaat in de groepenkast om gaat.

@Z: die weerstanden vond ik wel mooi staan voor de stroom was het niet echt nodig. Er loopt 5mA doorheen.

Ik heb vanmiddag met een eddingstift een printje getekend en geëtsts voor een schakelende buck converster (12V naar 5V) op basis van de TL5001. Alles op twee 100uF elco's, een heel klein keramisch 2n2 Ctje en de spoel na in smd. (ik heb van de week mijn smd voorraad wat uitgebreid bij de smd shop). Draait op 200KHz, Wat ik nooit verwacht had was dat het nog in een keer werkte ook en dat met een gewoon junkbox 30uH spoeltje. Handige chippies (had ik nog een rol van liggen)
Foto moet ik nog maken.

WOUW Fred, ziet er eng, maar mooi uit. Als ik op die manier ga werken heb ik binnen now time kortsluiting.

By the way, Je hebt ook je site verbouwt zie ik. Ziet er goed uit, netjes!

Bedankt, dat is voor het grootste deel te danken aan de hulp van Tjalling PE1RQM. De site draait ook op zijn server

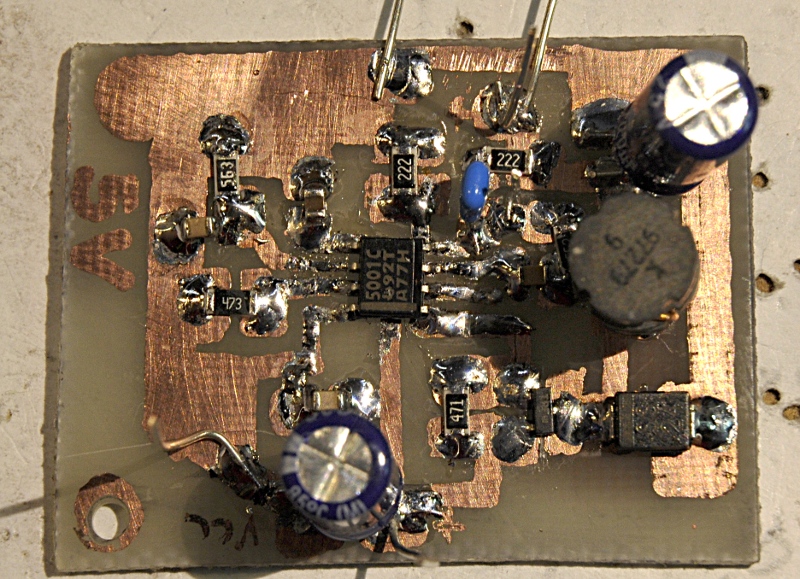

De foto van mijn eerste zelfgeëtste SMD printje.

[Bericht gewijzigd door fred101 op donderdag 9 december 2010 22:53:58 (33%)]

Misschien toch beter om op de "dead bug" methode te blijven werken?
