Show your projects! Part 20

Ik heb mezelf compleet overtroffen zonet: Ik heb een SMD ic gesoldeerd en blijkbaar werkt het ook nog eens van de eerste keer

Het is een break-out bordje voor een DS1624 thermometer.

Met dank aan Watchout3 voor print en IC!

_{Hierbij maak ik wel nog even van de mogelijkheid gebruik om alle fabrikanten van SMD onderdelen naar de hel te verwensen.}

Wat doet het?

Tip: gebruik de volgende keer wat minder tin.

http://www.youtube.com/watch?v=1jir2QXC8EE
Volgende versie gaat ook de punten gebruiken.

[Bericht gewijzigd door critiacrof op woensdag 22 december 2010 20:04:35 (34%)]

Op 22 december 2010 16:03:55 schreef steve04:
Tip: gebruik de volgende keer wat minder tin.

Overtollige tin weghalen met litze.

Op 22 december 2010 17:06:34 schreef critiacrof:
Weet iemand hoe je een vhdl string literal kunt omzetten naar een array van 7 bits std_logic_vectors?

Dat vraag je niet in een showtopic.

Nieuwe buisjes in m'n klok gezet en de voedingsprintjes aan de hoofdprint gemonteerd. Enige wat ik nog moet doen is een mooie behuizing maken.

Ondertussen heb ik ook een keer al het silicium moeten vervangen, perongeluk de HV en LV aansluiting omgewisseld

Mooi compact. Leuk van die gekleurde buisjes. Maar we willen de electronica natuurlijk ook zien

Ik moet nog tweede klokken maken. Dit keer compact. Een voor mijn zoontje maar die mag maar 4 cijfers hebben want die laatste twee knipperende zijn maar raar vindt hij, die zitten op een "echte" klok ook niet. De ander voor in de woonkamer maar die mag geen blauwe lampjes hebben van mijn beter helft. Dit keer denk ik voor het gemak maar aan een PCB. Moet ik eerst weer een zwik logica een zak van die MSP torren kopen.

Ik heb alleen maar een slechte foto van de print zelf

Ik raad je trouwens wel aan om de 74141 te gebruiken ipv losse mpa42's, er zijn toch genoeg *2BCD chips op de markt lijkt me?

Verrek, dat is handig. Dat scheelt een berg weerstanden en torren. Ik ben nog niet zo thuis in die 74 serie maar daar ik gebruik het wel steeds vaker.
Ik verwacht ook wat minder probleem met storing oppikken zoals nu nog steeds het geval is. Soms verloopt hij ineens spontaan. Dead bug is dus niet zo ideaal voor klokken. Daar waar je bij RF er heel compact mee kan bouwen wordt het bij zo'n klok toch een hoop draad en dus antennes.

Mooi printje trouwens, zelf gemaakt ?

Als oefening voor een flink groter project een led afbeelding gemaakt die dmv een uc verschillende figuren afspeelt. Ouderwets en lekker ruim op een gaatjesprint die ik heb gestapeld dmv het solderen van insteekpinnetjes. Alles in een vershouddoosje.

Op 22 december 2010 15:57:06 schreef Stijn S:

Je tin heeft niet goed gevloeid en het is een beetje veel, maar het maakt wel contact allemaal en het ziet er best netjes uit, lassen glimmen ook. (Ik zal blij zijn als mijn tin op is, mijn lassen glimmen niet bij SMD. Er zit te weinig flux in dat spul)

@fred: kijk ook 's naar de russische variant van die nixiedriver, die heeft overrange blanking (dus doet de buizen uit als je er een getal groter dan 9 heen stuurt. De "gewone" begint geloof ik weer bij 0 (voor 10) of gooit er wat randoms uit, dat weet ik niet meer precies)

@theove hierbove:
Erg mooi ledboard, ook mooie onderkant van die print. Maar die gaatjesprint gaat aardig stinken als je het afgesloten doosje na langere tijd weer open maakt... Dat heeft epoxy niet. (Ik ben heel erg fan geweest van dat bruine print omdat je het zo makkelijk op maat kan maken (snijden/breken) en het zo goedkoop is, maar ik ben overgestapt op epoxy gaatjesprint (of laten etsen, lang leve Technojunk) vanwege de geur.)

Gedurfd hoor, meerlaags experimenteer plaat.

@fred101,
Zelf ontworpen, maar door stynus (ook CO'er) laten etsen, heb zelf geen dubbelzijdige print thuis en had ook geen zin om een bijna volledige europrint als experimenteer printje te gebruiken voor dubbelzijdig.

In het dekseltje, dat tegen de achterzijde is geschroefd, heb ik flink wat gaten geboord en hoop zo de lucht af te kunnen voeren.
De epoxy ga ik ook zeker eens proberen.

Zeker "lang leve Technojunk". Helaas kon hij door omstandigheden de afgelopen ruim 2 weken helemaal niet etsen en ik moet het vandaag af hebben voor een opening.

De printjes eerst in Lochmaster getekend, toch erg handig voor gaatjesprint.

Tussen de voorbereidingen voor het Joelfeest door, even ontspannen met een niemendalletje. Een audio-kanaalkiezer:

Veel is het niet: wat printkiezen, enkele relais en een aftandse AVR die anders toch maar doelloos in de schuif blijft liggen.
Ik heb nog even een elektronische volumeregeling overwogen, maar deze Bourns doet het al meer dan 10 jaar zonder het minste kraakgeluid - die mag dus blijven.

De onderzijde:

En een detail:

Ik wou de kopervakken van de sturing en van het audio-gedeelte absoluut scheiden. Nu had ik dat kunnen doen door twee afzonderlijke vlakken te tekenen. Maar --zo dacht ik bij mezelf-- waarom niet gewoon een printspoor van 5 mil gebruiken om beide vlakken uit mekaar te houden? Als ik de print lang genoeg in de etsbak laat, verdwijnt dat lijntje wel.
Niet, dus. Op de middenste foto kan je wel zien dat het wat vervaagt (nabij de potmeter-as), maar verder staat het er haarscherp op...

Vies hoor, dat achtergebleven printspoor
Maar, ja ik ben dus een kniesoor, want ik lette er op

Ja, verder natuurlijk geen commentaar, behalve dat het weer echt Prossiaans is

Wat ik niet begrijp, is waarom je niet gewoon een vrije baan kunt tekenen. Is dat een manco van Eagle? Ik ben er nog niet in thuis en verlang af en toe naar Mecanorma

Nog even kniezen. Die blauwe as, is dat esthetisch wel verantwoord met het te verwachten gele kastje?

@theove, Netjes, en mooi strak gaatjes printje!!

Mooi printje Pros!! Komt er ook weer en wel bekend geel kastje om?

@Tidak Ada, Zal possiaans in de van dalen staan? en Pros gebruikt geen Eagel. Maar een Linux PCB programma dat naar de naam PCB luistert als ik het goed heb.

mooi printje! detecteert hij zelf welkkkanaal hij kiest, of is dat met schakelaars ik het kastje gestuurd?

* dus wat doet ie precies?

@pros, waarmee en hoe ets jij precies? Het ziet er superstrak uit!

Hij kiest welke audio-bron er naar de eindversterker doorgestuurd moet worden: de tuner, de CD-speler, de casettedeck (jawel!), of de PC-geluidskaart.
Zijn voorganger had maar 3 kanalen, en de relais werden bediend door een meerstandenschakelaar. Ik wou er absoluut de PC bij, en de sturing met drukknoppen uitvoeren.

Wat de kleur betreft: de audio-kast heeft net een zedig-zwart kleurtje gekregen. Maar het bedieningspaneel voor de kanaalkiezer krijgt uiteraard gele toetsen.
Daarnaast zijn de oorspronkelijke (grijze) printkiezen vervangen door blauwe exemplaren. Die komen beter overeen met de kleur van de stereo-potmeter, hetgeen de klankkleur ongetwijfeld ten goede komt. Bij het beluisteren van een traditionele blues als "Born to lose" van Ray Charles is het verschil duidelijk merbaar...

@pax: layout afdrukken met een laserprinter op transparente folie, belichten met UV TL-buizen, ontwikkelen met Bungard-spul, en etsen met Feinetskristal van Seno.

Op 23 december 2010 21:07:53 schreef Tinus016: @Tidak Ada, Zal possiaans in de van dalen staan? en Pros gebruikt geen Eagel. Maar een Linux PCB programma dat naar de naam PCB luistert als ik het goed heb.

Prossiaans wordt 'het woord van het volgend jaar'! In ieder geval hier op CO

We kunnen het zo aanbieden bij van Dale.
Prossiaans: Netjes of zeer strak ontworpen en afgewerkt.

Het eerste projectje wat ik hier kom showen:

Een lichtkrant (filmpje)

En het bijbehorende computerprogramma:

Er moeten nog een paar dingetjes aan aangepast: een pull-down weerstandje aan de UART pin en er moet nog een kristal op.

[Bericht gewijzigd door Iemand op vrijdag 24 december 2010 09:20:01 (22%)]

een paar jaar geleden had ik ook iets dergelijks gemaakt in assembly, als eye-catcher, voor de Fitclass van mijn dochter.

http://www.youtube.com/watch?v=h31uN8ovuzE&feature=player_embedded

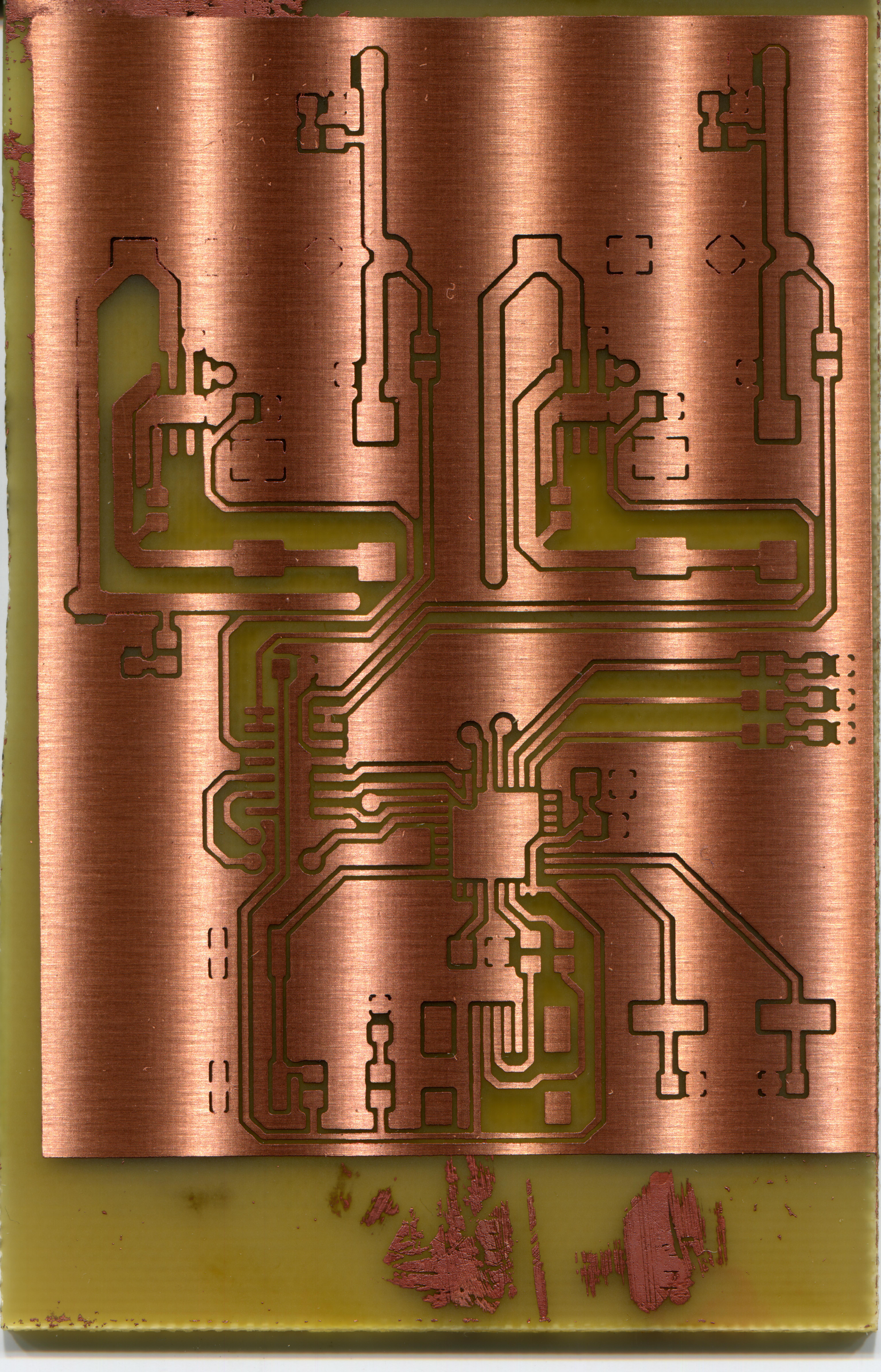

Mislukt! (click op het plaatje voor heel groot (7Mb))
(we denken nog even na over opkalefateren of overnieuw...)

[Bericht gewijzigd door rew op vrijdag 24 december 2010 13:58:12 (14%)]

Kijk... dat noem nou een échte detail foto . Komt die verticale kleurgolving door de foto?

Je kunt proberen die plaatsen waar nog kortsluitingen zitten met een mesje te krassen en daarna nog even in de etsbak te leggen. Dan gaat het etsen veel gemakkelijker (en sneller) zodat de andere plaatsen niet over-etst worden. Heb ik meermaals gedaan.

Dremels zijn ook een handig hulpmiddel hiervoor. Maar als je printbanen zo vervormd zijn dat je je componenten niet meer geplaatst krijgt zonder gedoe dan wordt het opnieuw etsen..
