ze hangen allemaal aan één PCINT (pin change interrupt), elke keer als één van de pinnen veranderd dan wordt die routine aangeroepen.
In die routine check je vervolgens welke pin hoog/laag is, en weet je dus welke pin 1ms geleden is ingedrukt.

Nee, de Attiny heeft gewoon 7 of 8 pin change interrupts. Dus je hangt alle schakelaars aan een eigen PBx en vervolgens enable je PCINT1 om een interrupt te krijgen als PB1 verandert.

[edit:] @plantrekker hieronder: Sorry, zo had ik het niet begrepen.

[Bericht gewijzigd door rew op 17 januari 2011 14:30:07 (16%)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Dat zegt Sibylle toch? :)

KIF, dat batterytje, heb je uitgerekend hoe lang dat zou meegaan? Ik heb vorig jaar een ontwerp gemaakt met ATmega88 op 2 AAA's. Zou theoretisch 8 jaar meegaan :) dus reken op 1, max 2 jaar. Zou je na 2 maand al geen slechte ontvangst hebben met 1 CR2032?

True story bro!
klein is fijn

Moderator

Een ATtiny2313 in powerdown modus verbruikt nominaal 500nA, maximaal 2µA, dus dat loopt wel los denk ik.

De powerpoint remote die ik ooit gemaakt heb, die doet het nog steeds prima.
http://www.circuitsonline.net/forum/view/message/791417#791417
http://www.circuitsonline.net/forum/view/message/782706#782706
Zit nog steeds in hetzelfde krimpkous jasje, bereik is ook nog steeds prima. Theoretisch staat die PIC dus al twee en een half jaar aan op twee LR44 batterijen.

Dat ding werkt dan wel op een PIC10F200, maar het verbruik in slaapstand is vergelijkbaar.

[Bericht gewijzigd door klein is fijn op 16 januari 2011 21:02:40 (16%)

Een schoolprojectje van mij, voor het vak printontwerp een labvoeding met uitlezing gemaakt. Hij is regelbaar van 1.2-12v of van 2.9-27v en is begrensd op 1.2A of 0.6A. Geen stroomregeling, enkel begrenzing. Je kunt 'm dus veilig kortsluiten of overbelasten. =)

http://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1427.jpghttp://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1428.jpghttp://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1438.jpg

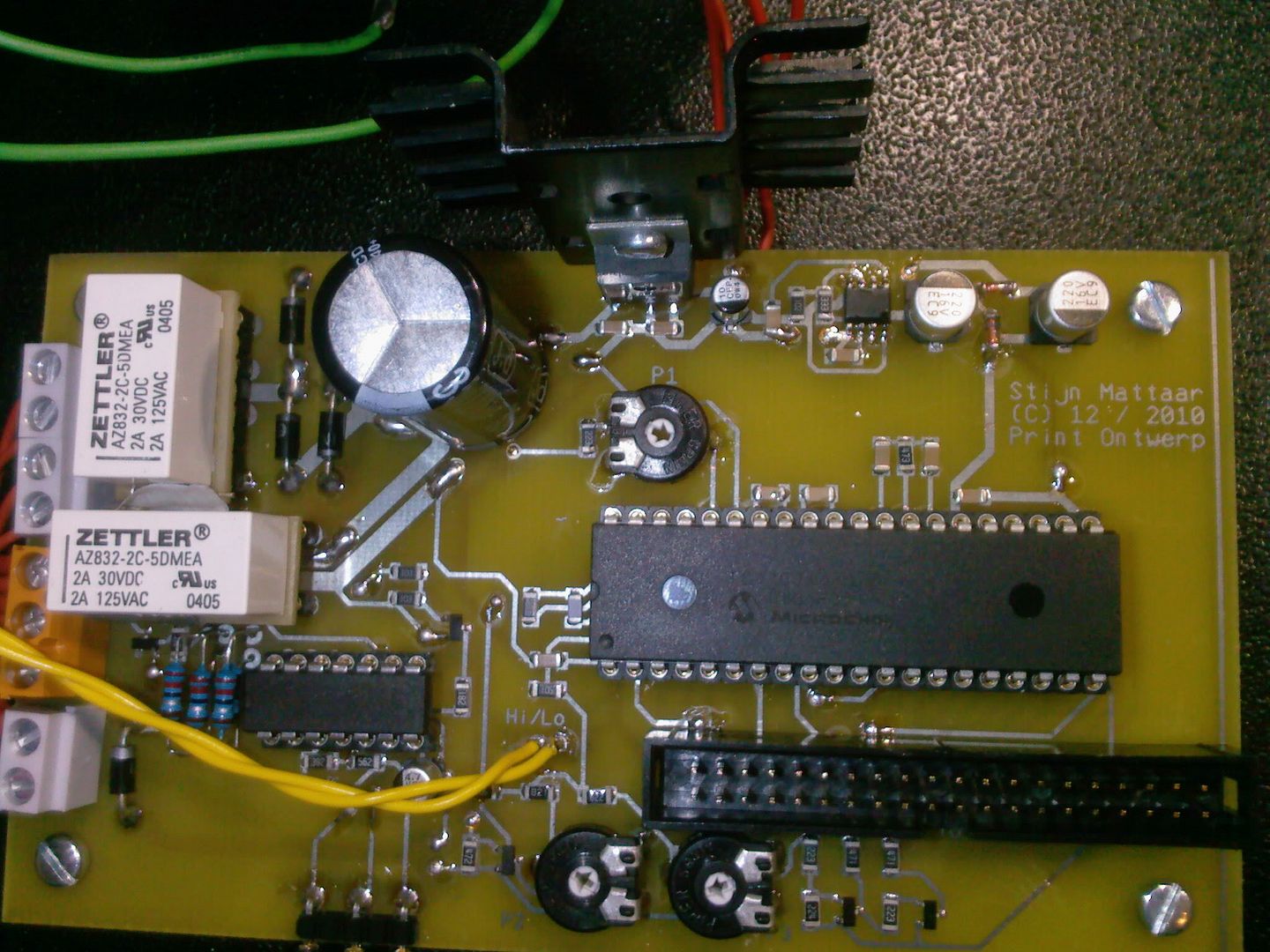

Inside pics en koeler close-up:
http://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1435.jpghttp://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1434.jpghttp://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1429.jpg

De regeling is met een 723 en twee BD241 torren en een BC807. De uitlezing gebeurt met die dikke van Microchip, de TC7107. De 7segment displays zitten op een klein printje met een 40pins connector. Ja, ik gebruik er maar 27 pinnen van, maar je moet iets met je ruimte..

De relais zijn om de trafo spoelen parallel of in serie te schakelen, en om een van de twee shunt weerstanden aan/uit te zetten. Oh, en bij hoge spanning modus schuift de punt op en meet de meter een factor tien minder precies.

Hier staat 'ie in lage spanning modus:
http://i236.photobucket.com/albums/ff7/graafvaag/th_Fotos-1436.jpg

Het print ontwerp had absoluut beter gekund, maar het is mijn eerste ontwerp ooit en ik heb wel rekening gehouden met EMC zaken. De voeding van analoge en digitale delen komen bijvoorbeeld pas bij de elko bij elkaar.

Mijn tweede printontwerp zit er trouwens ook al aan te komen ergens komende week!

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag
Henry S.

Moderator

Complimenten voor de print.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

@n polman: Welke driver heb je hiervoor gebruikt?

Op 16 januari 2011 21:50:15 schreef mr.stijntje:
Een schoolprojectje van mij, voor het vak printontwerp...

Netjes gedaan. Het verblijdt me ook dat er scholen zijn waar men printontwerp in het programma heeft. Er is nog hoop :)

Suffering from wiseass oneliner blackout

dit ziet er zeker netjes uit.

het is jammer dat ze dit bij mij op school nooit echt hebben gedaan. als je hulp vroeg over hoe het nou moest wist de leraar er zelf ook niks over te vertellen.

hoe hoger in de mast aan het werk, hoe mooier het uitzicht

Op 16 januari 2011 21:50:15 schreef mr.stijntje:
Een schoolprojectje van mij, voor het vak printontwerp...

Dat is het betere werk, ik vraag me af of wij dat ook nog krijgen. Werk je trouwens nog steeds in Eindhoven?

Dank voor de complimenten. =)

Pasquale, da's een poosje geleden. ;-) Yesh, ik werk nog steeds bij AME in Eindhoven.

Dit projectje is overigens ook een van de redenen dat ik blij ben overgestapt te zijn van TU -> HBO, dit echte ontwerpen spreekt me veel meer aan.
En stiekem ben ik op tig fronten niet tevreden over dit ontwerp...

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Op 17 januari 2011 05:01:23 schreef gizmo69the2nd:
@n polman: Welke driver heb je hiervoor gebruikt?

Ik heb hiervoor de TPS5420 van Texas Instruments Gebruikt.

Als je een account op hun site hebt kan je er 5 als "sample" bestellen.
tevens hebben ze een heel handig ontwerp programma "SwitcherPro" is zowel online als download gratis te gebruiken.
heeft mij heel goed geholpen.

Op 17 januari 2011 12:51:24 schreef mr.stijntje:
En stiekem ben ik op tig fronten niet tevreden over dit ontwerp...

Dat is maar goed ook ;) Ziet er op het eerste gezicht wel leuk uit, maar als je beter gaat kijken.......... Dan had ik i.d.d. ook nog wel wat spoortjes anders laten lopen ;)

"Ben nog een N00B, maar dat is al aan het veranderen ;)
free_electron

Silicon Member

Op 16 januari 2011 21:50:15 schreef mr.stijntje:

Het print ontwerp had absoluut beter gekund, maar het is mijn eerste ontwerp ooit en ik heb wel rekening gehouden met EMC zaken. De voeding van analoge en digitale delen komen bijvoorbeeld pas bij de elko bij elkaar.

printjke ziet er proper uit.
maar ik weet niet wie je wijsgemaakt heeft dat analoog en digitaal splitten goed is voor EMC ... dat past gelijk een tang op een varken...

voor SI ja.. maar EMC ?

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Nou stijntje voor een eerste keer een supernette printplaat ontwerp .

Ik krijg dit nog steeds niet strak voor elkaar .

Niet storen a.u.b ben al gestoord genoeg!

Op 17 januari 2011 21:22:30 schreef free_electron:
voor SI ja.. maar EMC ?

Das natuurlijk wel lastig allemaal, als je met alle termen en alle 'vuistregels' te maken krijgt.. Dan haal je nog weleens wat door elkaar. En daarbij stel ik me zo voor dat mr.stijntje z'n docenten ze vast ook niet allemaal op een rijtje hebben. Ik vind het zeker geen slechte start.

En ach, je leert het pas echt als je een keer met je hele ontwerp in een EMC-kooi hebt staan testen. De meest onverwachte dingen zie je terug in je emissions...

If you want to succeed, double your failure rate.

Op 17 januari 2011 21:22:30 schreef free_electron:
voor SI ja.. maar EMC ?

Dat is een foutje van mij, ik heb het 'geleerd' bij het vak EMC en regelgeving, maar die docent is zo goed geweest om ons meer te vertellen.

Wat is SI eigenlijk?

Het gaat mij erom dat digitale elektronica (wat in dit geval wel meevalt) met een vaste frequentie steeds pulsjes energie nodig heeft, en aangezien je geleiders impedantie hebben, zakt de spanning dan kort in. Dit zou je terug kunnen vinden op analoge circuits die je zo clean mogelijk wilt hebben. Als digitaal en analoog geen impedantie delen is er ook geen 'overspraak door geleiding'. (Ja, dat tentamen ga ik wel halen..)

EMC heeft (per definitie) te maken met elektromagnetisme, maar capacitieve/inductieve inkoppeling, en geleiding zoals hierboven hebben we bij dit vak ook meegekregen.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Op 18 januari 2011 08:39:53 schreef mr.stijntje:
Wat is SI eigenlijk?

Signal integrity. En het lijkt erop dat dat meer is waar je ook op doelt.

[Bericht gewijzigd door Jochem op 18 januari 2011 08:48:14 (17%)

If you want to succeed, double your failure rate.

Mooi gemaakt! Ik heb nooit echt les gehad in print ontwerp op school. Daar hebben ze op stage wel wat aan gedaan...

Maar wel wat aparte constructie onder het horizontale relais ;)
& de boel nog even ontfluxen.

Every machine is a smoke machine if you operate it wrong enough

wat kleins van mij:

CPLD bordje + voeding:
http://img826.imageshack.us/img826/8605/dsc01977ol.jpg
http://img62.imageshack.us/img62/3746/dsc01979gc.jpg

totale kosten:
programmer (niet op de foto, USBblaster kloon) 13 euro
EPM3064 CLPD 3 euro oid
printje + header, 3 euro oid
dus <20 euro een simpel CPLD bordje :)

voor degene die niet weten wat een CPLD is, vergelijk het met een enorm breadboard en lades vol 7400 IC's
in een CPLD kan je een leuk aantal logische poorten kwijt, die nog lekker snel werken ook :)
op et moment maak ik gewoon in quartus een schema en zet die erin, lekker simpel :)

en een zelfontworpen opampje, om te kijken of ik een beetje zelf een versterker kan ontwerpen.
voornamelijk bedoelt als koptelefoonversterker maar met de 2 a 3 watt die eruit komt kan ie best PC speakers aansturen:
ja hij kan kleiner en ja dat is koelpasta, ik schoot uit :+

http://img41.imageshack.us/img41/7554/dsc01980j.jpg
http://img192.imageshack.us/img192/5599/dsc01981qj.jpg

van beide heb ik wat printjes over, intresse, stuur een mailtje :)

Rik

Tidak Ada

Golden Member

Nou doe je zo je best metje printjes en dan zaag je ze zo afschuwelijk af. Wat zonde !!

Die koelpasta kun je kwijtraken als je je printje met IPA van flux ontdoet. De koelpaste gaat dan vanzelf mee.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

dat zagen is alleen bij deze printjes
de rest is op school met netjes gehakt.
maarja, was vrijdagmiddag toen ze binnenkwamen en geduld had ik niet dat weekend ;)

@ Riktw: heb je die printen zelf gemaakt?

hoe krijg je dan die witte teksten erop?

cnc filmpjes op Http://www.arjan-swets.com

heb ze laten maken bij www.iteadstudio.com
10*10cm print met in totaal 5 losse printjes erop, je moet ze wel zelf hakken en zagen :)
28 dollar voor 10 dezelfde, 50% electrical tested

Tidak Ada

Golden Member

Op 20 januari 2011 23:41:54 schreef Riktw:
dat zagen is alleen bij deze printjes
de rest is op school met netjes gehakt.
maarja, was vrijdagmiddag toen ze binnenkwamen en geduld had ik niet dat weekend ;)

Excuus aandaard ! :)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
