Vergelijking PCB fabrikanten

Dit topic is gesloten

Over testen gesproken, wij krijgen van Seeed tegenwoordig 10 printjes(*) die dan wel alle tien getest zijn! Dat "allemaal testen" kan je voor kiezen (en betalen), maar dat doen we niet.

(*) vroeger kregen we vaak 12 printjes.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Het testen doen ze niet aan de zijkant maar op de top en bottomzijde (tenminste bij de betere fabrikanten). Normaal gaat er aan de ene kant van de flying probe- of pennenbed tester een stapel printen in en er komen dan 2 stapels uit. De goede en foute. Bij de goede trekken ze dan ter herkenning met een viltstift een streep langs de stapel. (Even in grote lijnen)

Heeft al heel wat gesloopt en er soms iets van geleerd.

Fabrikant (inclusief directe link indien mogelijk): PCBcart
Aantal besteld: 3
Afmeting (in millimeters): 420*120 (!)
Prijs (totaal incl setup prijs en verzenden) ~170 euro
Levertijd (in dagen van bestellen tot ontvangen): 10 dagen
Bruikbaarheid (aantal bruikbaar / aantal ontvangen, bijv: 7/10): 3/3
Kwaliteit (perfect, goed, matig, slecht, bizar): Ziet er zo op het oog allemaal erg goed uit.

Doel (van de printplaat): LCD scherm bord, 10cm spacing
Opmerkingen (over bijvoorbeeld het silkscreen of de afwerking): Wit soldeermasker
Foto's (echte thumbnails graag):
http://www.ken536.nl/printen_th.jpg

Fabrikant : Itead Studio
Aantal besteld: 10 (12 ontvangen)
Afmeting : 50x40mm
Prijs per stuk : €0,63
Verzendkosten : €3,07
Levertijd : 4 dec bestelt, 22 dec ontvangen. 18 dagen.
Bruikbaarheid : 12/12
Kwaliteit : Goed, silkscreen is goed, verder zijn er geen bijzonderheden.

http://www.uploadplaatjes.nl/plaatjes/8/328825.jpg

http://www.uploadplaatjes.nl/plaatjes/8/328826.jpg

Doel: strobo printjes.

is er ook een pcb service die een inverted bmptje aanneemt? (dit is een bmp die in spiegelbeeld is)

klein is fijn

Moderator

Met BMP plaatjes kom je eerder bij hobbyisten uit, bij een bedrijf kan je het wel vergeten.

Henry S.

Moderator

Een waarschuwing voor robt797, ten eerste ga je totaal offtopic, ten tweede ben je duidelijk naar de V&A verwezen.

Posts verwijderd.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

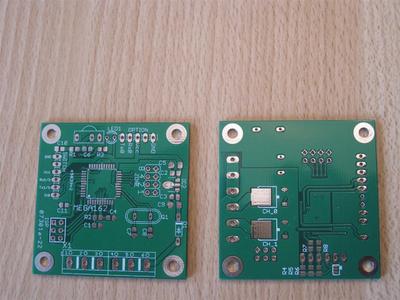

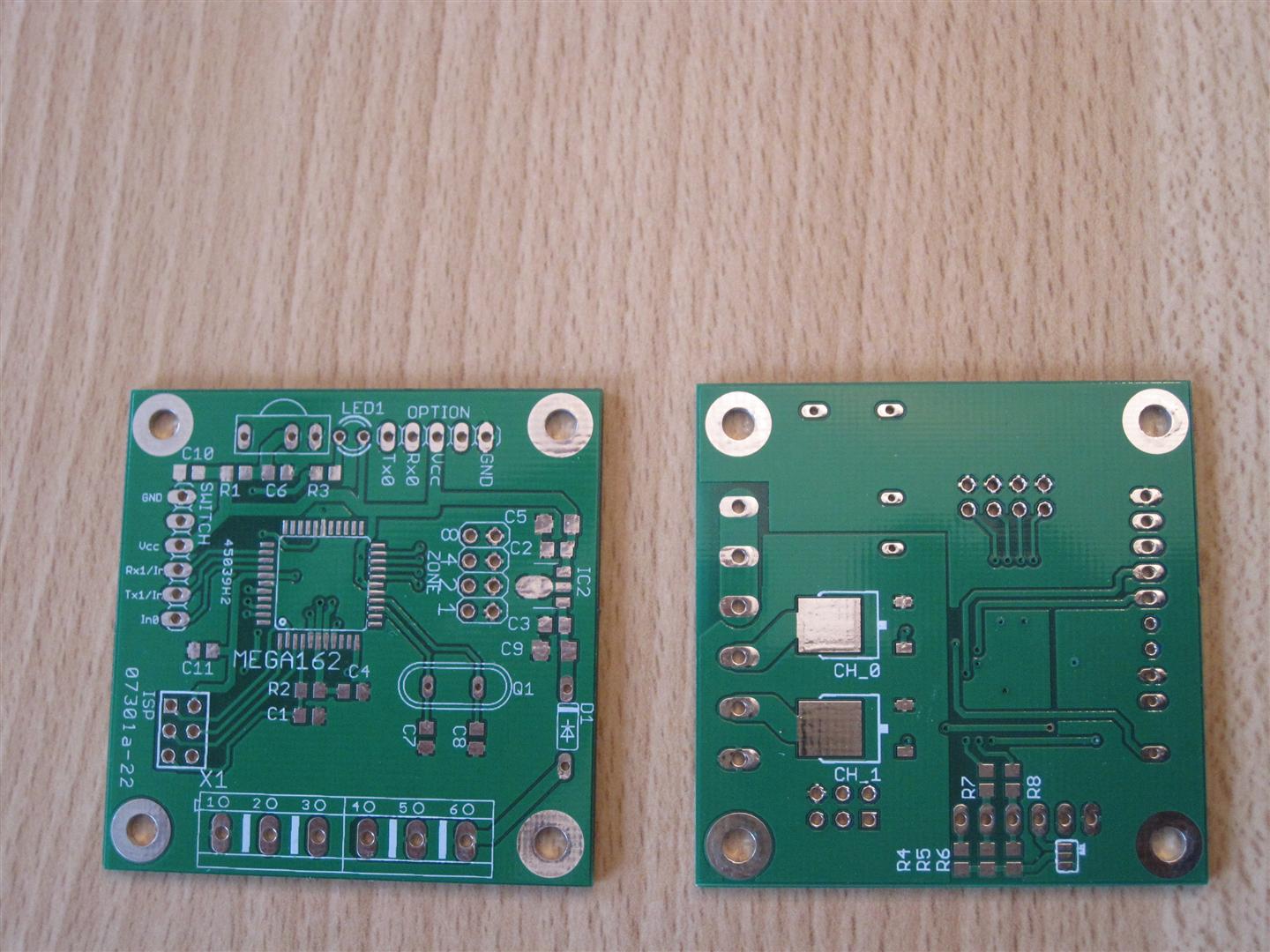

Fabrikant : Itead Studio
Aantal besteld: 10
Afmeting : 50x50mm
Prijs per stuk : €1,10 incl. verzendkosten
Levertijd : 13 dagen (met kerstweekend er in !).
Bruikbaarheid : 10/10
Kwaliteit : Goed.

Doel: 2-kanaals LED dimmer, via IR of drukknoppen gestuurd, met optie voor bluetooth.

http://www.uploadarchief.net/files/download/resized/img_4556%20(large).jpg

Fabrikant:
futurlec
Aantal besteld: 4
Afmeting: 69 x 53.4 mm (Arduino shield format)
Prijs per stuk: 11.75 euro. Incl eenmalige setupkosten 49$
Verzendkosten: 7 euro totaal, 1.75 p/s
Levertijd (in dagen van bestellen tot ontvangen): 33 dagen
Bruikbaarheid: 4/4
Kwaliteit: prima. Geen foutjes gezien, en ik heb er een SMD chip werkend op kunnen krijgen.

Doel: Het is een Arduino shield om temperatuur te regelen met een Peltier element. Er zit een motor driver H-brug op, een 8-channel 12-bit ADC chip en 8 channel led driver.

Foto's:
http://farm8.staticflickr.com/7141/6649409557_eac8c69b28.jpg
PCB both sides,

http://farm8.staticflickr.com/7019/6638316201_61873fe9e7.jpg
Motor/Peltier Driver

Handige aan futurlec is dat ze geen vaste formaten hebben zoals Seeedstudio en ITeadStudio, maar is wel net ietsje duurder. Moeilijk vergelijken ook met 4 pcbs.

hier nog iets meer info erover.

Iemand een idee, welke goedekope chinese leverancier ook stencils mee kan leveren? Anders kom ik toch uit op eurocircuits of pcb pool, maar dat is ineens een stuk duurder... Ik wil een protoboard maken met een aantal LGA/QFN chips, en het liefst wil ik met pasta en hotair werken.

-

Ik bestel mijn stencils tegenwoordig apart hier; http://www.smtstencil.co.uk/
Prijs is per sheet van 21x22 cm, dus ik zet zowel de top als bottom layer op 1 sheet, ben je klaar beide zijdes voor €13,50.Zijn wat andere prijzen dan eurocircuits.

Let wel op dat het een kunstof stencil is dat dunner is dan de metalen van eurocircuits, hierdoor wordt er minder pasta aangebracht, maar dat levert voor mij geen problemen op, filmpje; http://youtu.be/0C6TB3l6c1Q

Stencils nu ook bij Seeed Itead krijgen:
http://iteadstudio.com/store/index.php?main_page=product_info&cPat…

Let op ze hebben nu vakantie, hopelijk komen alle medewerkers ook terug ;-)

Fabrikant : Itead Studio
Aantal besteld: 10 (12 ontvangen)
Afmeting : 50x50mm
Prijs per stuk : €0,77
Verzendkosten : €3,09
Levertijd : 8 Jan bestelt, 20 Jan ontvangen. 12 dagen.
Bruikbaarheid : 12/12
E-test: alles is getest , geen extra kosten
Kwaliteit : Goed, silkscreen is goed .
Overig: aangevraagd verzending via bubbelenvelop. Dit is zo ook geleverd en er is nergens voor moeten tekenen en kan gewoon in een brievenbus. Dit heb ik in de opmerking van de bestelling gezet en is zonder problemen verlopen.

Voorkant:
http://i41.tinypic.com/2vngs5x.jpg

Achterkant:
http://i43.tinypic.com/35l5lp5.jpg

[Bericht gewijzigd door Henry S. op zaterdag 21 januari 2012 18:14:01 (2%)

Made in Russia?

[Bericht gewijzigd door Henry S. op zaterdag 21 januari 2012 18:14:13 (96%)

Op 16 januari 2012 14:28:16 schreef 2N3055:
Ik bestel mijn stencils tegenwoordig apart hier; http://www.smtstencil.co.uk/

Die gebruik ik ook. Die plastic stencils slijten wel, maar tegen die tijd wil ben ik meestal aan een nieuwe batch PCBs toe waar ik toch weer iets in wil veranderen, dus zo erg is dat niet.

Wouter van Ooijen: VOTI webwinkel, docent HvU (Technische Informatica); C++ on mictrocontrollers blog

Hebben die lange gekrulde banen nog een functie of had dit wellicht netter gekunt?

Ruud

Op 20 januari 2012 18:46:20 schreef significant:
[...]

Made in Russia?

Dat was ook het eerste wat me op viel :D

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Op 20 januari 2012 18:28:51 schreef spikee:
Voorkant:
[afbeelding]

Achterkant:
[afbeelding]

In Soviet Russia PCB makes you?

[Bericht gewijzigd door Henry S. op zaterdag 21 januari 2012 18:14:31 (49%)

Op 20 januari 2012 18:28:51 schreef spikee:
Fabrikant : Itead Studio
Aantal besteld: 10 (12 ontvangen)
Afmeting : 50x50mm
Prijs per stuk : €0,77
Verzendkosten : €3,09
Levertijd : 8 Jan bestelt, 20 Jan ontvangen. 12 dagen.
Bruikbaarheid : 12/12
E-test: alles is getest , geen extra kosten
Kwaliteit : Goed, silkscreen is goed .
Overig: aangevraagd verzending via bubbelenvelop. Dit is zo ook geleverd en er is nergens voor moeten tekenen en kan gewoon in een brievenbus. Dit heb ik in de opmerking van de bestelling gezet en is zonder problemen verlopen.

Voorkant:
[afbeelding]

Achterkant:
[afbeelding]

Toevallig getekend in Altium?
Ik ben aan et beginnen met altium en een voorgekouwde DRC zou wel helpen, wat een settings heeft die zeg :o

Om het nog een beetje on-topic te houden.
Ik heb 2 PCB's, een gemaakt door Eurocircuits en een door Iteadstudio.
Bijna hetzelfde, ik merk wel dat met solderen die van Eurocircuits beter zijn.
Pads laten minder snel los, ding komt net de oven uit, dat soort klein spul.
Ze zijn allebij al gesoldeerd dus een foto heb ik niet meer :)

[Bericht gewijzigd door Riktw op zaterdag 21 januari 2012 00:09:05 (16%)

klein is fijn

Moderator

Op 21 januari 2012 00:07:24 schreef Riktw:
Pads laten minder snel los

Wat doe jij er nou weer mee? :P Onder normaal gebruik laten pads niet los, ook die van iTead printen niet.

RikTW:
http://pickandplace.wordpress.com/2011/09/18/altium-drc-settings-for-i…

Ruud Harmsen:
Is de eerste PCB die ik ooit heb laten maken of gemaakt heb in Altium.

Je ziet zo vaak Made In China ... dus heb ik er maar Rusland van gemaakt ^^

Misschien een stomme vraag, maar ik heb net me allereerste PCB laten maken en die heb ik nu binnengekregen :)

Waarop letten jullie met de kwaliteit?
En bij de 'Bruikbaarheid' moet ik alle 10 de PCB even doormeten om hier te kijken of alles werkt?

buckfast_beekeeper

Golden Member

Waar ik vooral op let.

Zit de soldermask juist gepositioneerd. Zitten de boringen in het midden van de TH-pads. De silkscreen vind ik iets minder belangrijk.

Als je weet waar de kritische plaatsjes van je layout zitten, kan je ze nameten. Een hele print lijkt me minder evident.

Van Lambiek wordt goede geuze gemaakt.

Op 21 december 2011 23:07:11 schreef rew:
Over testen gesproken, wij krijgen van Seeed tegenwoordig 10 printjes(*) die dan wel alle tien getest zijn! Dat "allemaal testen" kan je voor kiezen (en betalen), maar dat doen we niet.

(*) vroeger kregen we vaak 12 printjes.

Zojuist een verklaring gevonden:
http://iteadstudio.com/service/itead-pcb-prototyping-service-upgrade-a…

Zo goed als het vroeger was, is het nooit geweest.

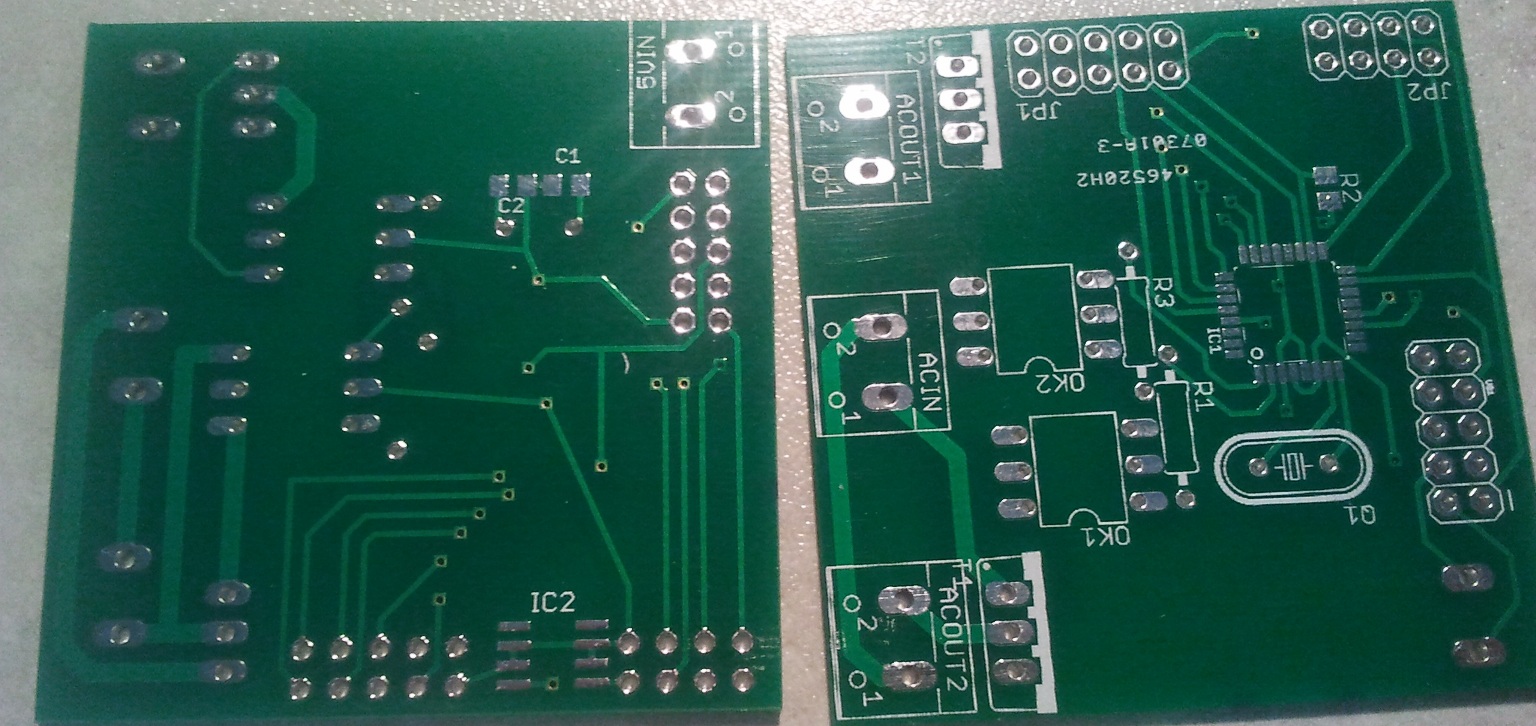

Fabrikant : Itead Studio
Aantal besteld: 10
Afmeting : 50x50mm
Prijs per stuk : €0,76
Verzendkosten : €3,02
Levertijd : 19 Jan bestelt, 21 Feb (Chinees nieuwjaar, 30 jan was order confirmed)
Bruikbaarheid : 10/10
E-test: Alles
Kwaliteit : Goed


http://www.uploadarchief.net/files/download/resized/2012-02-21%2017.24.21.jpg
(foto aanklikbaar)

Wat is het:

Wireless 2.4 gHz schakelaar/sensor aangestuurd met een atmega328. Ruimte voor 2 x 230v.
