hmmm respect!
Profiel werkstuk, voor welke opleiding?
Hier zou je als afstudeerverslag toch ook zeker aardig mee wegkomen. Ik heb minder complexe afstudeer opdrachten gezien tijdens mijn studie.
Vanavond eens lekker doorlezen.

dat ziet er goed uit Willem, zeker gezien de hoeveelheid uren die je erin hebt zitten om alles te maken. :). wat heeft het je ongeveer gekost om dit project te financieren? want sensoren zijn niet bepaald goedkoop.
@hadv: ik heb een tijdje met hem samengewerkt en geloof mij maar dat hij menig techneut onder de tafel lult wat kennis van zaken betreft :P

Bedankt voor alle complimenten!

@frank
Eh even grof: Bootje - 180, Kompas - 100, Servo - 10, Mbed - 50, Gps - 15, Zenders - 80, Plati-Dip 10. Samen €450 euro. Uiteraard heb ik een deel van school teruggekregen, maar het grootste deel heb ik zelf betaald.
@stijnos
Ik zit op het VWO
@Jochem
Het kan ook wat meer zijn, maar niet meer dan 250. En ja, alles in mijn eentje.
@hans1990
Behalve mijn begeleider hebben we geen ingenieurs op school.
@Tidak
Ik denk dat het met een GPS en dit kompasje wel lukt om een raket door een raam te mikken hoor. Misschien nog iets verzinnen voor de hoogte.

Hoogte kun je toch ook van de gps nemen en/of sonar, hoogtemeter?

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar
Tidak Ada

Golden Member

GPS hoogte is nou niet echt nauwkeurig, als ik die in mijn auto bekijk. Ik zit hier regelmatig 13 meter onder de grond en som 12 er boven (hoewel ik toch echt even ver van de nok van mijn dak blijf). Officiëel woon ik op +50cm NAP... Zelfs mijn barometrische hoogtemeter is nauwkeuriger !!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

GPS en nauwkeurigheid...twee verschillende zaken.
Een op mijn buro stil liggende GPS logger laat zien dat er toch minstens 25 meter is afgelegd. En de hoogte is ook nogal variabel.

Just find out what you like and let it kill you

GPS draait toch op een gemiddelde nauwkeurigheid?

Ik heb grafieken gezien waarbij de GPS afwijkingen heeft tot 100 meter, maar met een gemiddelde nauwkeurigheid van 3 meter.

LED there be light

Tjeee zeg!! Pientertje heeft even alle zeilen bijgezet!!
Wat een schitterend project, en zo professioneel uitgevoerd.
Ik heb even in grote lijnen die 74 pagina tellende beschriving doorgekeken, en ook dat is van hoog nivo, de foto's en de tekeningen, aan echt alles is zeer veel zorg besteed, zonder op het einde haastwerk te vertonen, om het zo snel mogelijk te kunnen showen.
En dan de beschrijving, kompleet met een minicursus zeilen en navigeren.
cijfer: 10+
Eneuh.. het is toch even iets anders dan een robot op wielen of rupsbanden, als hier de techniek zou falen, wordt het zwemmen.

Zéér veel respect voor dit project, en hopelijk zien we er zo meer voorbij komen.

Op 26 januari 2012 21:29:08 schreef pientertje:
80 uur, maar ik ben hier ruim overheen gegaan. Ik heb het eigenlijk niet meer bijgehouden, maar ik schat toch wel gouw het dubbele.

Dan nog zo een project zo deftig afronden op 160h is niet niks.
dan moet je volgens mij al goed weten waar je mee bezig bent.
Nog eens proficiat ik zou het zelf niet kunnen vrees ik.
Misschien volgend jaar :)

Probeert veel + Denkt vaak + Weet weinig = Leert iets
fred101

Golden Member

Even weer wat lelijks, anders raken jullie verwend ;-)
Maar functioneel is het wel. Hier ontstond de definitieve versie. Gebaseerd op een idee van Freddy. http://www.circuitsonline.net/forum/view/101103

Het is een capaciteismeter die je gewoon kan calibreren met een 1 Meg weerstand. De aflezing gebeurd met een multimeter.
Na het aanbrengen van guarding, afscherming, stabiele voeding met afgeschermde trafo, de boel schoongemaakt met ipa en nog wat andere verbeteringen kan ik nu met een resolutie van 0,1 femto-Farad meten.(de laatste twee digits zijn wat jumpie dus zeg maar +/- 3 fF) De multimeter geeft direct de waarde in pF aan. Je moet alleen zelf de decimale punt verzetten. Dat had ik eerst niet maar dit leverde meer stabiliteit en resolutie op. 10,0000 pF is dus 100,000 mV
Ik wil er nog een stabiele 1KHz bij bouwen maar dat is een uitdaging opzich.

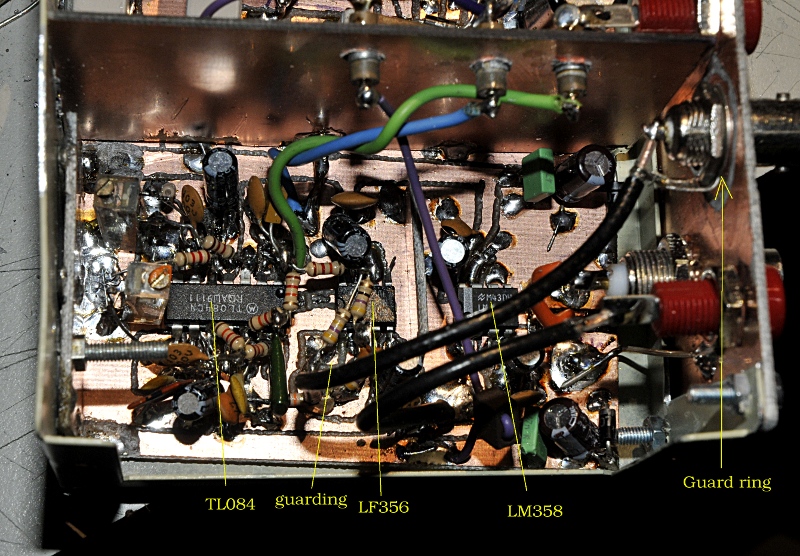

http://www.pa4tim.nl/wp-content/uploads/2012/01/fFmeter_in.jpg

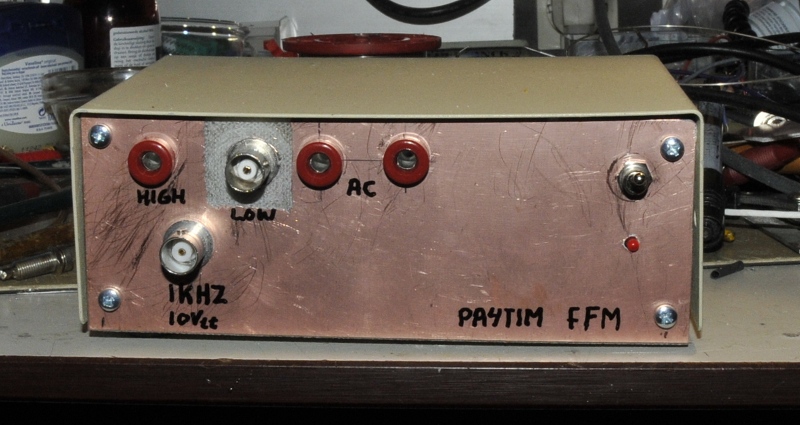

http://www.pa4tim.nl/wp-content/uploads/2012/01/fFmeterfront2.jpg
http://www.pa4tim.nl/?p=2929 voor schema en meer info. Eenvoudig na te bouwen met een paar huis tuin en keuken opam-amps. Zeker als je tevreden bent met 1pF resolutie en een gewone multimeter wil gebruiken. Je hebt wel een stabiele 1KHz sinus nodig.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

eindelijk een keer een projectje van mijn kant

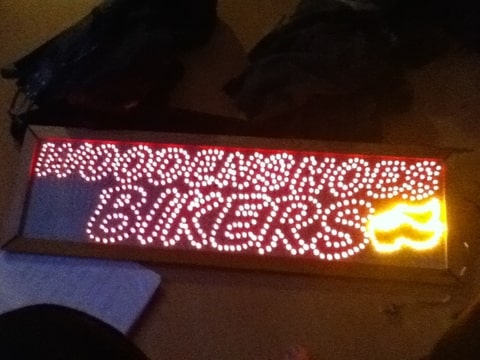

een ledbord voor een motor clubje Woodenshoes bikers.
ik werd door een klasgenoot gevraagd om een ledbord voor zijn baas te maken.
dit heb ik dus eventjes gedaan met dit als resultaat.
http://www.mijnalbum.nl/Foto-MGAL8DQ6-D.jpg
http://www.mijnalbum.nl/Album=3E7PG4ZD voor meer foto's

en nog even een filmpje

metal-b

er staat precies woodensNoes :(

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

haha ja lijkt wel zo maar als je goed kijkt naar de eerste n dan zie je het verschil wel
en mijn taak was alleen ledje monteren en werkend maken dus die letter is zijn pakkie an:)

Ja zowel kunnen ze niets zeggen :D

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar
Lucky Luke

Golden Member

Op 27 januari 2012 20:35:34 schreef fred101:
Even weer wat lelijks, anders raken jullie verwend ;-)

Nwah, zit in een net kastje toch? Frontplaatje printen, stukje acrylglas ervoor...

En hé, femtofarads, dat màg er lelijk uit zien. Eventueel. Someway somehow vind ik die manhattenstyle bouwsels wel wat hebben...

Op 28 januari 2012 00:01:14 schreef Damic:
er staat precies woodensNoes :(

Ik las Wooden Snobs...

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Maar neemt niet weg...ziet er leuk uit.

[Bericht gewijzigd door vincent1971 op zaterdag 28 januari 2012 12:14:00 (83%)

Da's een puik meetapparaatje fred101! Femtofarads?! Daar kun je aardig mee vooruit in het GHz bereik denk ik zo?

Kom eens langs bij RevSpace of één van de andere spaces!

Op 27 januari 2012 15:58:45 schreef pientertje:
Ik zit op het VWO
@Jochem
Het kan ook wat meer zijn, maar niet meer dan 250. En ja, alles in mijn eentje.

Chapeau. 160 uur, 250 uur, het is me om het even. Als jij in 6 weken in je eentje zoiets weet af te ronden, is dat gewoon knap. Als je dit professioneel zou doen, zou je met het inlezen op de materie al 4 weken verder zijn.

En dan middelbaar onderwijs, zoals iemand al opmerkte zijn er mensen die een mindere eindopdracht voor hun elektro(nica) specifieke opleiding inleveren.

Als je nog werk zoekt...

En een schande dat je school, desnoods NA het zien van het eindresultaat, niet het hele ding heeft betaald.

If you want to succeed, double your failure rate.

[quote]Op 28 januari 2012 14:51:28 schreef Jochem:

En een schande dat je school, desnoods NA het zien van het eindresultaat, niet het hele ding heeft betaald. [/quote]

Wat een onzin, hij heeft het toch kunnen betalen? Bovendien wat voor signaal geeft het naar de andere? Als er 5 eindejaars scholieren een top project afleveren, zijn ze al snel een paar duizend euro per jaar kwijt boven de standaard uitgave.

Stuur je PWS op naar de landelijke wedstrijd. Als die nog loopt. Als het echt zo goed is kan je er een leuke bonus mee winnen.

http://www.twenteacademy.nl/wedstrijden/profielwerkstuk_wedstrijd/
http://www.rug.nl/scholieren/profielwerkstukken/wineenprijs/index
http://www.ru.nl/exo/van_melsen_prijs/meedoen/

[Bericht gewijzigd door Joeri de Man op zaterdag 28 januari 2012 17:34:48 (13%)

LED there be light

Op 28 januari 2012 17:29:06 schreef Joeri de Man:

Op 28 januari 2012 14:51:28 schreef Jochem:
En een schande dat je school, desnoods NA het zien van het eindresultaat, niet het hele ding heeft betaald.

Wat een onzin, hij heeft het toch kunnen betalen? Bovendien wat voor signaal geeft het naar de andere? Als er 5 eindejaars scholieren een top project afleveren, zijn ze al snel een paar duizend euro per jaar kwijt boven de standaard uitgave.

Op het moment dat er inderdaad 5 anderen een soortgelijk project hebben ingeleverd, dan wordt het een ander verhaal. En daarom zei ik ook: desnoods na het zien van het eindresultaat.

Het signaal is dan: als jij dusdanige inzet en niveau presenteert, dan zijn wij als school ook de beroerdste niet.

Maargoed, laten we hier niet te ver op ingaan.

If you want to succeed, double your failure rate.

Ze zijn op scholen niet zo van het geld uitdelen. Best jammer eigenlijk, want er zijn wel genoeg 'potjes' die hiervoor gebruikt zouden worden (beta excellent potje bijv.).

Nadat mijn begeleider hem nog een keer gecontroleerd heeft ga ik hem inleveren bij zo veel mogelijk instellingen (knaw, delft, en de dingen die joeri noemde). Misschien schrijf ik er nog een stukje bij over filtering en fourierreeksen, want die gebruik ik wel maar leg ik niet uit.

Dat niet willen sponsoren viel op mijn oude school nogal mee. Zo heb ik deelgenomen aan het 'Cansat'-project (van de TU Delft). Dit project heeft totaal toch minimaal 1000 euro gekost, en dit was ook voor het profielwerkstuk. Ook hebben we nog getracht een weerballon met camera en GPS de lucht in te krijgen als werkstuk (was niet eens een belangrijk werstuk als een profielwerkstuk) en dat werd ook van harte door de school vergoed

Maar goed, de ene school is de andere natuurlijk niet. Op desbetreffende school werken alle brugklassers van het HAVO/VWO nu ook met iPad's :(.

Edit:
Om nog maar even ontopic te blijven een aantal foto's van mijn 'Kitt-scanner', ook wel 'Knight rider-lamp' genoemd. Werkt op 12 volt en ik heb hem gemaakt van de goedkoopst mogelijke LEDjes van eBay. Dit is ook de reden dat er af en toe één het niet doet. Ik heb echter geen zin om een aantal LEDjes te gaan vervangen, er zit nu licht genoeg in. Een deftige behuizing moet er eigenlijk nog een keer omheen, maar de kans dat dat nog gebeurt acht ik zeer onwaarschijnlijk.

Het schema dat ik heb gebruikt, is van Elektuur. Hiervan heb ik de transistors vervangen (heb BC547's gebruikt geloof ik). Ook heb ik kleine condensators over de ingangen van de transistors gezet, zodat de LED-bordjes uitdoven.

Het bordje bestaat uit acht verschillende LED-vakjes die op experimenteerprintplaat (door midden gezaagd en aan elkaar gelijmd) gesoldeerd zijn.

Voorkant
http://img855.imageshack.us/img855/8517/dscn0547qd.jpg

Nog een keer
http://img684.imageshack.us/img684/8015/dscn0546m.jpg

Achterkant
http://img32.imageshack.us/img32/8717/dscn0549ng.jpg

Aansturing (geen achterkant van beschikbaar, was toen al gelijmd)
http://img19.imageshack.us/img19/2281/dscn0551jn.jpg

Ik zie nu dat ik wel een bende van de basisweerstanden gemaakt heb. Dat zou ik nu (zo'n jaar later) anders doen. Ook denk ik dat ik de defecte LEDjes toch nog maar eens ga vervangen op een loze zondagmiddag.

Nice, heb je er een schema van?

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

In dit draadje staat de link naar het schema (even doorklikken naar het nieuwe domein). Ik ga die link hier niet plaatsen, want dan wordt er vast een mod boos (ivm copyright).

Als de link uit het andere draadje verwijderd wordt, stuur me maar een mail.

Bij dit schema laat ik dus steeds de laatste tor weg en vervang die voor een BC547. De BC547 die wordt aangestuurd, wordt uitgevoerd met een klein condensatortje (10 uF) over de emittor (naar massa).

[Bericht gewijzigd door Olap op zondag 29 januari 2012 00:03:37 (24%)

Laat ik mijn projectje eens toevoegen : 2 geiger counters.

de eerste is voor in de huiskamer en draait op het lichtnet, de tweede werkt op een 9 volt batterij en kan dus in het veld gebruikt worden.

Ik heb er een website voor ingericht op : sites.google.com/site/geigermullercounter
