Eindelijk nog eens iets te tonen :-)

http://i42.tinypic.com/168e92t.jpg
http://i42.tinypic.com/2dl5eeo.jpg

2de versie van VSCP domotica node.
30x30mm.

Ghole

Wow strakke en zeer compacte printjes Ghole.

Don't build anything you can't take apart

Ziet er keurig uit. Wat komt er op de inputs en outputs? VSCP is meen ik gericht op home automation, en het printje ziet eruit alsof het in een inbouwdoos komt, maar zo te zien heeft het weinig met 230VAC te maken.

If you want to succeed, double your failure rate.

Op 5 maart 2012 16:28:06 schreef AC/DrieC:
Een tijdje geleden heb ik led's op een basgitaar gezet, nu heb ik eindelijk mijn camera eens meegenomen naar een optreden, dus hierbij:

http://www.youtube.com/watch?v=1oLWrTs5gu0

Ik vind het een vet effect!

Maar waarom staat er Smoke on the Water terwijl jullie Seven Nation Army van the White Stripes spelen? ;-)

Dat looplicht zou zo awesome zijn als het meeliep met de maat van de muziek.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

oei tekst gekopieerd van ander filmpje dat ik er had op gezet :p Ik ga het binnenkort nog maken dat het draadloos via dmx bestuurbaar is ;) ps ik sta niet mee op het podium hoor :p

[Bericht gewijzigd door AC/DrieC op 6 maart 2012 09:48:47 (13%)

Den Dries www.hulens.be

@ Jochem

de module komt inderdaad in een inbouwdoos te zitten (print ingebouwd in een Hammond doosje).
In de inbouwdoos komt een CAN buskabel toe.
De module leest tot 8 potentiaalvrije drukknoppen (of temperatuur, pulse, ...) uit en kan 8 indicator leds aansturen.

Schakelen van 230VAC gebeurd centraal in een sturingskast (zoals de meeste domotica systemen)

Ghole

@ Anne2.

Maar wel mooi met de motorfiets in huis, en de onderdelen in de vaatwasser. :D

Ziet er netjes uit verder.

[Bericht gewijzigd door Biggles87 op 7 maart 2012 20:40:15 (14%)

Componenten zijn gevuld met rook... Is het er uit dan werkt het niet meer.

Naar aanleiding van dit topic heb ik ook eens wat gemaakt voor het neefje van m'n liefje :)

http://i237.photobucket.com/albums/ff145/falaigai/P10300211.jpg
http://i237.photobucket.com/albums/ff145/falaigai/P10300241.jpg
http://i237.photobucket.com/albums/ff145/falaigai/P10300251.jpg

Leren kan je alleen maar door te Doen

Die is erg mooi geworden, leuk!

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
Lucky Luke

Special Member

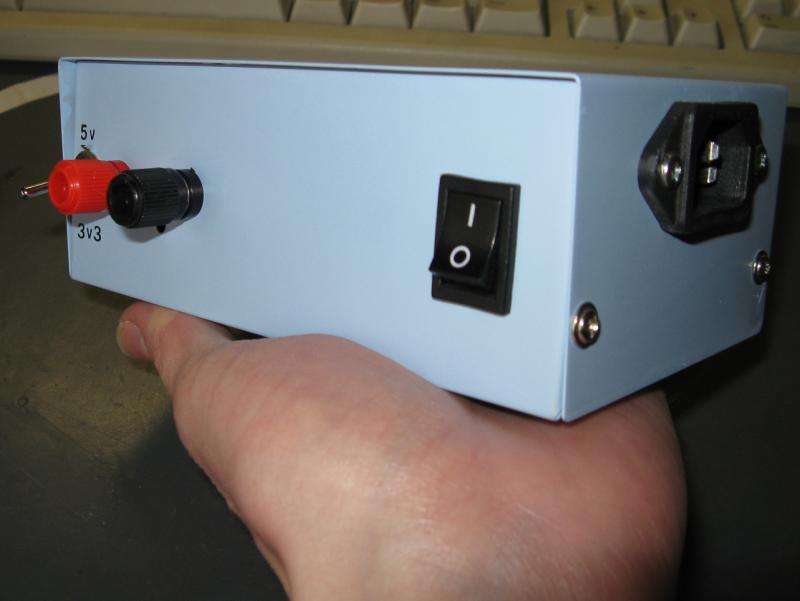

L200 voedinkje, met L200 uit de bekende kareltje-grabbag :)

http://www.uploadarchief.net/files/download/img_5306_small.jpg
"Hoera, een jongen"

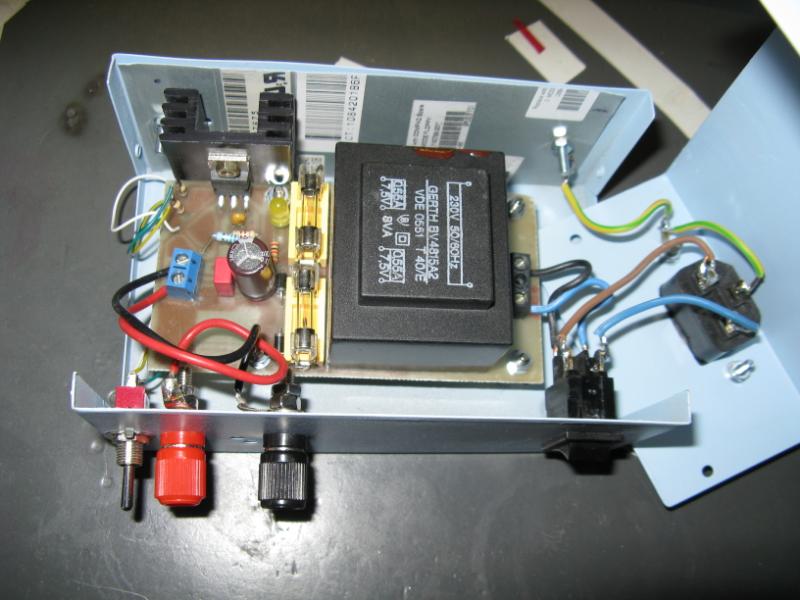

Maargoed, jullie zijn natuurlijk meer benieuwd naar het innerlijk:

http://www.uploadarchief.net/files/download/img_5304_small.jpg

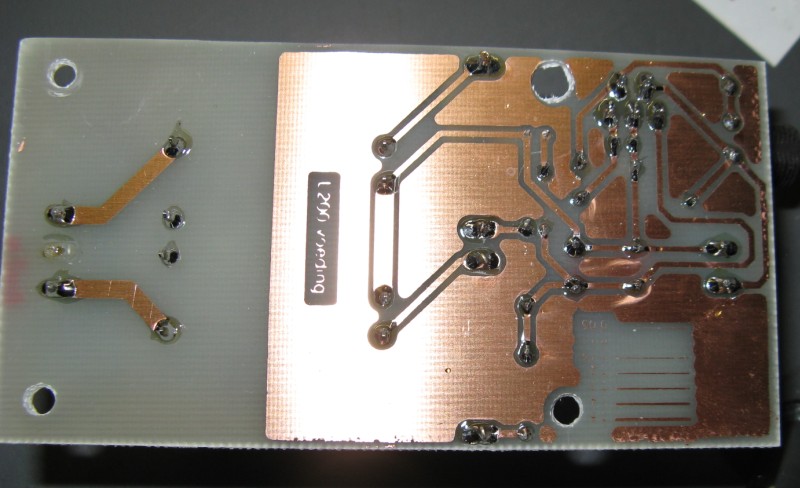

De onderkant van de print stond al in het "etsen in ovenschaal" topic (edoch is ge-etst in een vaas):
http://www.uploadarchief.net/files/download/l200print_lowres.jpg

Kastje is van een printerswitch, geverfd in "azuurblauw" ("babyblauw").

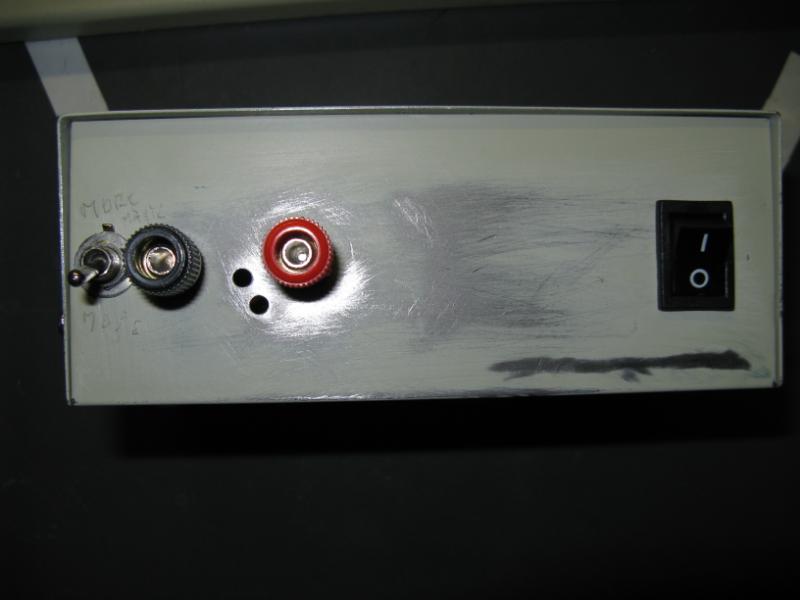

Fototje van frontpaneel voor het verven:
http://www.uploadarchief.net/files/download/img_5298_small.jpg

Bijschrift bij de switch op de geverfde versie is met wrijfletters. Bijschrift op de ongeverfde versie is onleesbaar ;)

Voeding levert 5V of 3,3V bij maximaal zo'n 500mA (Dat stroombegrenzingsweerstandje is een speciaal 0,6W metaalfilmtype, van 0,75R) De koeling van de l200 is daar ook (net aan) voldoende voor, maar in de praktijk zal dit voedinkje vrijwel altijd lagere stromen leveren. (Gelukkig heeft zo'n L200 ook allerhande beveiligingen)

90 bij 136 bij 53mm, voor het die het aantal W/dm3 (De subsonik scale) willen uitrekenen. (Al het niet veel zijn, ik gebruik de trafo niet tot z'n max en de behuizing bevat veel lucht)

Zo, nu staat tenminste niet meer m'n lompe voeding steeds 5V/40mA te leveren :)

EDIT@bert M hieronder:
Gamma spuitbus mat azuurblauw. (Er schorten wel wat kleine dingetjes aan het verfwerk hoor, maar dat probeer ik een beetje buiten beeld te houden op de foto) Misschien is een kwast toch handiger...

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Op 9 maart 2012 23:57:42 schreef Lucky Luke:
90 bij 136 bij 53mm, voor het die het aantal W/dm3 (De subsonik scale) willen uitrekenen.

Mijn meest recente aanwinst is er eentje die zo'n 100kW/dm3 levert:
http://www.allekabels.nl/vm_images/acm6b.jpg

Maar on-topic: mooi zo'n kleine voeding. Strak gedaan, verven is zo te zien ook goed gelukt. Welke verf gebruik je?

@falaigai: altijd mooi om te zien, die projecten voor de kleine :)

Leuk om weer een projectje te zien waarin 'grabbag materiaal' in verwerkt is. :) Mooi voedinkje

Maar ik zie dat je de + en - na het verven verwisseld hebt.
Speciale reden hiervoor?

Lucky Luke

Special Member

Op m'n andere voeding zit de + ook het dichtst bij de buitenkant van de behuizing. (Maar daar zitten ze ook "random" in, dus geen reden, nee)

Nog even terugkomend op dat mooie printje van Ghole: Herken ik daar nu het open hardware logo?

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)
pa3gws

Golden Member

Niet echt een project maar toch.
Na ruim 15 jaar maar weer eens besloten om i.p.v. gaatjesprint maar weer eens te gaan etsen.
Eerst een lichtbak gemaakt volgens het bekende recept, gezichtsbruiner en scanner van de kringloop en de timer van Stynus.

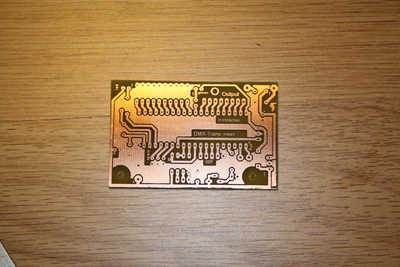

Na een paar proefstrookjes alhier het eerste resultaat.
http://www.uploadarchief.net/files/download/img_3741.jpg
Op een paar schoonheids foutjes na een prima print. :-)

Ik ben gestopt met roken nu mijn schakelingen nog.
maartenbakker

Special Member

Tsja, als je een onderdelenpakketje koopt op de CO-stand zal je het ook moeten tonen, lijkt me zo. Even met een grove punt en 1mm-soldeer inelkaar gezet dus vrij ruim tin, en met een antieke camera gefotografeerd dus hier en daar wat onscherp.
http://www.robuust.nl/~maarten/forum/IM001076%20-%20verkleind,%20bijgesneden.jpg
http://www.robuust.nl/~maarten/forum/IM001078%20-%20verkleind,%20bijgesneden.jpg
De verplichte onderkant ;)
http://www.robuust.nl/~maarten/forum/IM001077%20-%20verkleind,%20bijgesneden.jpg

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

en het is een zaklampje of een aaa cel ontlader ?

waar rook was, werkt nu iets niet meer

of mss wel beiden :p
maar als het een bat ontlader is vind ik de positie van de led wel raar gekoren

fred101

Golden Member

Tussen die klemmen komt een potlood buisje >:-)

Ik heb er vorig jaar twee gekocht. Handige zaklampjes.

[Bericht gewijzigd door fred101 op 11 maart 2012 22:50:15 (38%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Oke nog niet helemaal af, maar ik wil het resultaat toch laten zien.

Even geleden een topic geopend voor een spoelwikkelaar met meer dan 1000RPM. Ik ben nu zover dat het wikkelen lukt, nu het automatiseren nog.

http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0001.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0002.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0003.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0004.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0005.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0008.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0009.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0010.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0011.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0012.jpg
http://www.misterdeman.eu/co/spoelwikkelaar/manj-spoelwikkelaar0013.jpg

filmpje dat je de spoelkern ziet draaien in een vrij vroege test
http://www.youtube.com/watch?v=jORCZebmkjA

Na het toevoegen van alle extra's waaronder een plaatje om de kern te centreren en de draadgeleiding ook het volgende filmpje met de wikkeltest.
http://www.youtube.com/watch?v=lVkoNjg2AH0&feature=youtu.be

LED there be light

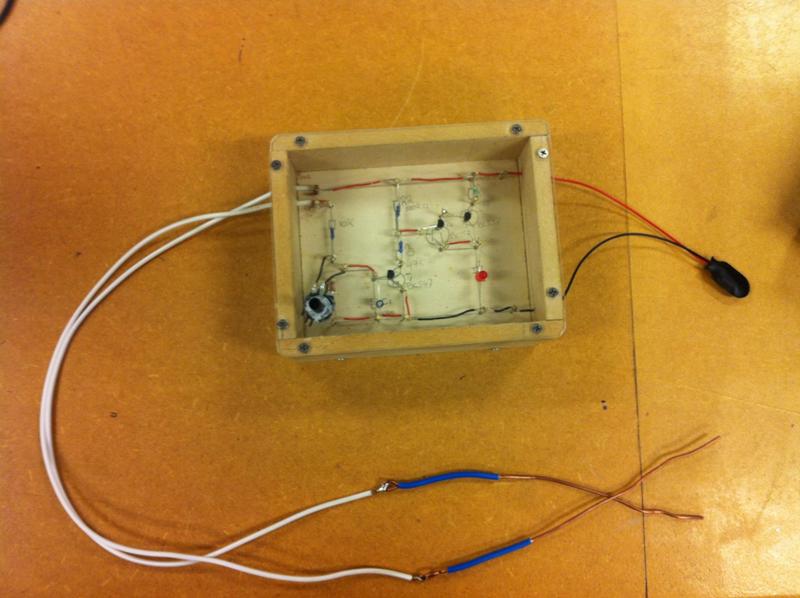

thanks to CO het schema van de leugendetector gevonden en er een schoolproject van gemaakt voor de leerlingen, ik hoop dat zij er net zoveel plezier mee gaan krijgen als ik met het bouwen!!

http://www.uploadarchief.net/files/download/foto%20leugendetector12.jpg

Rock On!!

niet echt een projectje maar toch

http://img684.imageshack.us/img684/8419/50951613.png

het is een breakoutbordje voor ATmega van 40 pins, heb 10 printjes besteld bij seedstudio nu nog wachte tot ik ze heb :D (heb er wel een paar te veel)

@Xest zijn de overige printjes te koop, zoja zet ze dan bij v&a ;)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

ivo046

techniek leraar bij groenewald in stein? die stijl van kastje enzo komt mij erg bekend voor.

@Xtest

Ik heb ook ooit zoiets gemaakt, zal er zo even een fotootje van maken. Alleen mijn exemplaar moet je programmeren met een JTAG kabel. Hoe programmeer jij je breakout board! Ziet er wel goed uit moet ik zeggen!

Mvg Stefan

@xest heb je geen probleem met het solderen nu er banen aan de bovenkant lopen? Ik krijg het denk ik niet voor elkaar om aan de bovenkant te solderen bij een boxed header of iets dergelijks.
