Sorry, maar mijn recentste projecten zet ik hier (nog niet) te toon, maar wil vermelden dat het ondermeer een www remote control was.
En ben tevreden dat er nog zelfbouwers zijn, het geeft me nieuwe hoop op een vreugdevol 2012, greetz

Varkens op een landingsbaan, leiden nooit een lang bestaan.
Sine

Moderator

Mooi kastje, het gaat alleen een beetje in tegen de presentatie van de truuk ...

Het origineel lijkt een 'dom' plankje, een kastje geeft alweer wat meer van de truuk vrij.

tja... zo had ik er nog niet over nagedacht....
:-) wat een domper... begint al lekker het nieuwe jaar....

cnc filmpjes op Http://www.arjan-swets.com
Tidak Ada

Golden Member

Héél mooi kastje !!

Alleen jammer dat je de fittingen bovenop zet en niet in het kastje.

[OT]
Ik ben stik jaloers op je frees. Helaas heb ik noch de middelen, noch de ruimte voor zo'n ding...
[/OT]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Wij gaan investeren in een "kleine" metaal frees die we dan gaan ombouwen naar CNC. Dit voor in de automotive industrie. Frees kost 500€ + dan nog koeling en x/y/z aanpassingen + cnc drivers en software zullen we rond de 1000e zitten. Zal niet snel draaien (max2500tpm).

Eerst het geld bijeen krijgen ;) en dan kunnen we eventueel wat voor CO maken tegen gunst tarieven.

[Bericht gewijzigd door Damic op 2 januari 2012 01:46:03 (10%)]

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar
Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Ziet er inderdaad prachtig uit Arjan, maar ik moet me helemaal bij Sine aansluiten: je wilt een zo plat mogelijk 'dom plankje'. Een paar mooie gefreesde figuren moet nog wel kunnen, maar het moet niet de indruk wekken dat er nog wat in het 'doosje' zit.

If you want to succeed, double your failure rate.

ja... vin ik eigenlijk ook , maar zo ver had ik er niet over nagedacht.... moet natuurlijk er zo simpel mogelijk uit zien...

maarja.... je heb zo'n cnc machine, dus je wil overal figuurtjes in frezen..... :-)

cnc filmpjes op Http://www.arjan-swets.com

heel klein projectje van mijn kant:
wou al een tijd al wat met smd gaan knoeien, heb nu een printje gemaakt om de outputs op het armbord van school te bekijken
printje komt van een grabbag van kareltje, voor de connector heb ik een connector van een bandkabel gebruikt. smd maat is 0805, past perfect op gaatjes print

http://dl.dropbox.com/u/27000920/20111224_225428%20klein.jpg
(klik voor groter)
http://dl.dropbox.com/u/27000920/20111224_225556%20klein.jpg
(klik voor groter)

en een simpel filmpje waarin het bord opstart (beide zelfde filmpje)
(14MB)
http://dl.dropbox.com/u/27000920/ARMBORD.wmv
(66MB)
http://dl.dropbox.com/u/27000920/ARMBORD%20HD.wmv

Pas je wel op met de maximale stroom die de LPC2148 totaal mag leveren?

Edit: lijkt mee te vallen, je gebruikt 1k weerstanden dus de stroom is minimaal.

[Bericht gewijzigd door Brokencore op 2 januari 2012 17:55:18 (37%)]

ja heb ik gedaan, ze nemen nu 2 a 3 milliampere op, en de porten kunnen geloof ik 4 mA leveren
maar bedankt voor de tip :-)

edit:
ook op de HU gezeten?

edit2 voor damic:P mA:P

[Bericht gewijzigd door DutchEngineer op 2 januari 2012 20:03:23 (16%)]

2 a 3A per led :o of voor het hele bordje

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Dat is leuk om te zien. Op de vorige versie van het ARM board heb ik een keer een mp3 speler gemaakt :)

edit:
ook op de HU gezeten?

Jazeker, ik wel. Groeten aan van de Bent ;)

Nostalgisch begin van het nieuwe jaar: klein beetje tijd over en daarom weer eens de Philips EE regeneratieve kortegolfontvanger (5.4 - 10 MHz) gebouwd, geprobeerd met zoveel mogelijk originele EE-doos componenten uit te voeren (de keramische buiscondensatoren en de was-smoorspoel zijn mijn favorieten):

http://www.kranenborg.org/ee/images/SYP_EE1.jpg

http://www.kranenborg.org/ee/images/SYP_EEdetail1.jpg

http://www.kranenborg.org/ee/images/SYP_EEdetail2.jpg

Dit is een eigen aanpassing van Philips schakeling 5.03 uit de EE2003 doos (toegevoegd: regelbare regeneratie - met de regelaar (van de collector-emitter spanning van de RF trap) buiten de RF kring voor meer stabiliteit en gebruikersgemak), zie de volgende link voor de uitgebreide beschrijving en bouwschematekening die ik ook hier gebruikt heb: http://www.kranenborg.org/ee/ee2.htm. Aan de onderkant van de 31m-band Noord-Korea zeer zwak maar nog net verstaanbaar en met veel fading (zoals het hoort :-)) ontvangen!

Mer vriendelijke groet,
Jurjen
http://www.kranenborg.org/electronics

Dat is nog eens wat anders dan een schakeling met SMD-componentjes!

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Lambiek

Special Member

Zo ben ik ook begonnen pros, zo'n 50 jaar geleden. :)

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 4 januari 2012 09:14:19 schreef Lambiek:
Zo ben ik ook begonnen pros, zo'n 50 jaar geleden. :)

En een paar jaar later kocht ik zo'n doos :)

Op 3 januari 2012 22:23:41 schreef kranenborg:... Noord-Korea zeer zwak maar nog net verstaanbaar...

Het ontvanvertje zou me misschien ook wel lukken, maar het verstaan van Koreaans daarentegen... :)

Suffering from wiseass oneliner blackout
fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2010/11/DSC_3123.jpg
De UKG ontvanger. De jouwe ziet er toch strakker uit.

[Bericht gewijzigd door Henry S. op 7 januari 2012 16:00:42 (5%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

@Bert_mc: Ook ik kan geen koreaans, maar deze taal verschilt zozeer van japans en chinees dat je, nadat je een aantal youtube videos van het N-Koreaanse TV-journaal tot je genomen hebt, feilloos de taal herkent. Belangrijker voor de herkennning is echter de onvervalste oud-communistische, bombastische muzikale omlijsting van hun programma's, en zo kwam ik tot mijn statement (tip: ze zenden soms ook in het duits en in de richting van Europa, deze zijn met een ontvanger zoals bovenstaande uitstekend te ontvangen)

@fred101: Juist ja, schakeling 5.04, deze heb ik nooit durven maken (even de handleiding opgediept voor de historische zinnen: "Bij de bouw van dit toestel moet je zeer omzichtig te werk gaan en ook het afstemmmen moet heel precies gebeuren, anders ontvang je niets. In geen geval moet je dit toestel als eerste bouwen.") en nadat de nieuwere FET variant uit de ietwat nieuwere serie EE2010/2013 altijd gemakkkelijk aan de praat te krijgen was heb ik het ook niet meer geprobeerd. Werkt hij bevredigend? Ik heb begrepen dat het een hele toer was om hem uberhaupt werkend te krijgen.

Zijn er nog anderen die heutzutage het Philips EE systeem nog actief gebruiken voor prototyping, nostalgie etc.? Moeten we niet Philips een brief schrijven met het dwingende verzoek de mallen af te stoffen en alle EE spulletjes gewoon weer fijn in productie te nemen (de combi EE2000 & EE2001 serie dekt per slot van rekening nog steeds alle fundamentele halfgeleidercomponenten) ;)

Groet,
Jurjen

@kranenborg daar ben ik het mee eens phillips moet de ee serie gewoon weer opnieuw uitbrengen.
heb hier nog verschillende dozen leggen voor naslag werken en experimenten.

misschien hier een daar wat aanpassing en nieuwe technologie bij doen.
en de jeugd weer stimuleren om met bouw doezen leuke dingen te bouwen.

PE9SMS

Golden Member

Ik ben ook begonnen met een EE doos. Met de mijne (weet het nummer niet uit mn hoofd) kon je een middengolf ontvangertje maken, dat was tevens mijn favoriet (samen met de a-stabiele multivibrator uiteraard). Een reflex ontvangertje meen ik met een BC547 en een audio eindtrapje TDA820 of zoiets.

Denken die Koreanen dat de DDR nog bestaat ? :-)

This signature is intentionally left blank.
fred101

Golden Member

Ik heb maar een schakeling gemaakt met deze doos, dat was 5.04 . Dat was nadat ik hem in Rosmalen op de CO stand kocht. Ik had vroeger ook een Philips doos maar weet niet meer welke. De veertjes waren anders . In dat boek, wat ik nog wel ergens heb, stond een FM bug. Die heb ik toen werkend gekregen. Ik woonde buiten het dorp, een vriendje aan de rand. Die vriend wilde wel testen. Ik zag daar niks in maar OK. Ik had toen het idee dat een antenne lang moet zijn dus had ik een meter of 10 draad gespannen naar een boom. Zendertje aan en met die vriend, 3 km verderop, afgesproken voor een test. Ik ben nog gen minuut door de microfoon aan het roepen en de telefoon gaat. Hij hoorde me. Dat was schrikken, een oom werkte bij de PTT en daar had ik diverse horror verhalen over de RCD van gehoord. Gelijk ding uit elkaar gehaald en de Philips doos op zolder verstopt. Pas na een week was ik er wel van overtuigd dat het goed was afgelopen :-

Het enige wat ik daarvan nog heb zijn wat veertjes en het boek. Ik weet nog dat de diode wit met rood was.
Ik heb 5.04 gemaakt juist omdat hij " omstreden" was. Hij werkte wel maar ik heb betere superregs gezien. De schakeling is erg kritisch vanwege de enorme draden ect. Eerst maakte ik het een stuk RF verantwoorder maar dat werkt niet. Pas toen ik alles helemaal volgens tekening monteerde werkte het. Ze hebben dus blijkbaar alle parasitaire inductie en capaciteiten in het ontwerp megenomen. Maar het was wel leuk dat hij het deed :-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Die doos zou ik meteen kopen als ie weer wordt uitgebracht. Heb zelf alleen Kosmos dozen gehad. Daar zaten niet zoveel spoeltjes bij en konden niet zulke leuke ontvangers gemaakt worden. Wel AM/FM, maar dat waren niet zulke goede geloof ik.

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

Heb de basisplaat een keer op een soldeerbout gelegd, waardoor de hoek linksboven wat vervormd was.

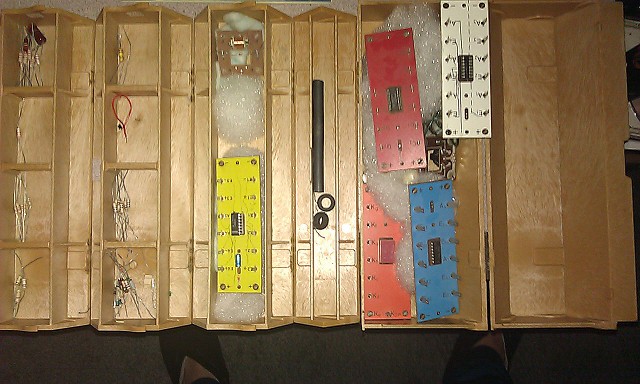

Had zelf als aanvulling op de basisset ook nog een paar digitale dozen. En omdat die oorspronkelijke dozen wat veel ruimte in beslag namen, heb ik voor het bewaren van de componenten nog zo'n handige jaren 80 uitvinding ingezet :-)

http://www.uploadarchief.net/files/download/opslag.jpg

Volgend project: iets met domotica en nodeMCU...
