Henry S.

Moderator

Beste ionair, ten eerste gebruik je het verkeerde topic. Dit is een Show-topic voor het posten van apparatuur van onze gebruikers.

Ten tweede is de hoofdverantwoordelijke Jeroen, maar ook de emailadressen van de moderators zijn beschikbaar. Ik heb iig niets gezien.

Ten derde is je shop goedgekeurd.

Op 9 februari 2012 18:21:57 schreef Tidak Ada:
Ik ben bang dat er een aantal Mods aan de Elfstedenkoorts lijden,

Alleen die van buiten die mooie provincie. ;)

Verdere offtopic verwijderd.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

ik heb 3 mods een bericht verstuurd maar ik weet niet of jij er ook bj was.

Ik had al van iemand het advies gekregen om Jeroen een bericht te sturen en dat heb ik net gedaan.

Mijn webshop staat er nu tussen bij shops ik heb het net gezien mijn dank hiervoor.

Nu wacht ik wel op Jeroen :-)

Nogmaals bedankt

Mvg
ionair

www.ionair.nl luchtreinigers soldeer meet

Recent een DMM gekocht, Tektronix DMM4040, is hetzelfde als de Fluke 8845A (behalve dan dat die tot 10.00000 Ohm gaat zoals de Fluke 8846A).

VIDEO

Ben er zeer tevreden over.

Mooi ding, mooi display. Zie dat-ie ook histogrammetjes doet. En twee metingen tegelijkertijd.

Zeker, ben het vergeten laten zien maar op de DCI stand kan die ook VoltAmpere (eigenlijk dus Watt) meten als je de Sense ingang gebruikt voor de spanning.

Volgens mij is het Fluke 8846A=Tek DMM4040 en Fluke 8845A=Tek DMM4020. Hoewel.... er is ook een Tek DMM4050. In ieder geval heeft mijn 8845A géén USB aansluiting (wel LAN en IEEE).

Edit:
DMM4020 maximale nauwkeurigheid ±0,015 %
DMM4040 maximale nauwkeurigheid ±0,0035 %, zelfde als 8845A
DMM4050 maximale nauwkeurigheid ±0,0024 %, zelfde als 8846A

Die USB wordt alleen gebruikt om set-ups op te slaan. Dat lijkt me wel handig, niet dat ik het er mis want intern kan je al 4 setups opslaan.

Grappig detail is dat de DMM serie TEK-blauw is terwijl de Fluke creme is. Het zijn allemaal mooie meters !

[Bericht gewijzigd door flash2b op 10 februari 2012 22:12:55 (55%)

Die DMM4040 ook niet altijd; op sommige sites staat-ie aangegeven met RS232 + een RS232->USB converter. Overigens vind ik RS232 beter te pruimen dan USB.

BTW, als ik 't zo zie, dan heeft-ie meer aan boord dan 'n HP 34401A, voor slechts een fractie meerpijs (34401A is 801 euro ex btw bij RS, DMM4040 is 928 euro ex btw). Is d'r nog verschil tussen deze en de DMM4050?

[Bericht gewijzigd door alex278 op 10 februari 2012 21:48:47 (54%)

RS232 is idd. heel wat eenvoudiger te sturen dan USB.
Maar het belangrijkste is een galvanische scheiding. Als die TEK geen LAN-poort heeft, kan je zelf een optische RS232-interface bouwen, of kant-en-klaar kopen. Idem met USB.

Evengoed, het lijkt me een mooie meter.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

De DMM4040 heeft wel Ethernet, ook die USB van voor zoals de Fluke 8846A.

De DMM4050 heeft als extra capaciteit- en temperatuurmeting voor zover ik weet.

Ik heb hem gekocht toen er bij Conrad 10% korting was (bij farnell was er ook 10% korting enkel niet op Tektronix toestellen).

10%-actie? Da's wel de moeite waard om te wachten op nog zo'n actie ;)

[Bericht gewijzigd door alex278 op 10 februari 2012 22:09:39 (28%)

Heb ook weer wat gratis gekregen :)
Op school gingen we wat opruimen en ze wouden deze wegdoen. Dan mocht ik hem wel menemen. Het is een Function Generator, type GFG-8016D.
Hij was eerst stuk. Maar nadat hem losgemaakt heb blijk er twee draden van de uitgang los te hangen. Ook kunnen sommige potentiometers wel een schoonmaak beurt gebruiken.

De foto's zijn met flits genomen, daardoor zijn de LCD schermpjes een beetje onduidelijk, wat in het echt niet zo is.

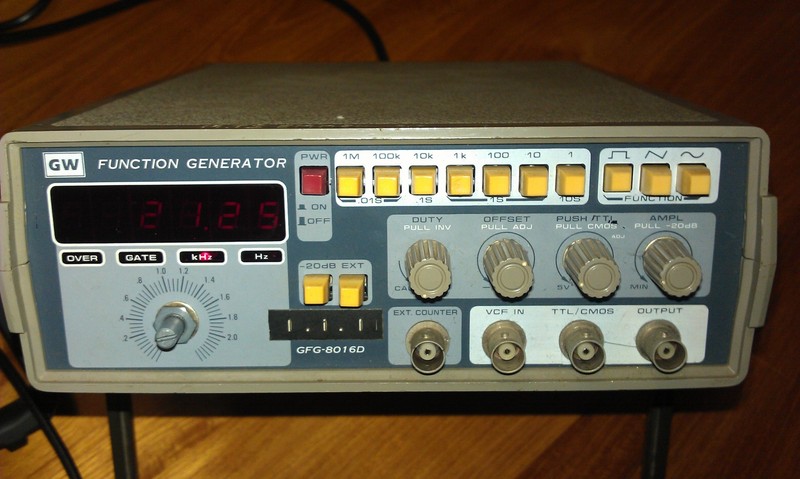

De functie generator:
http://www.uploadarchief.net/files/download/imag0196.jpg

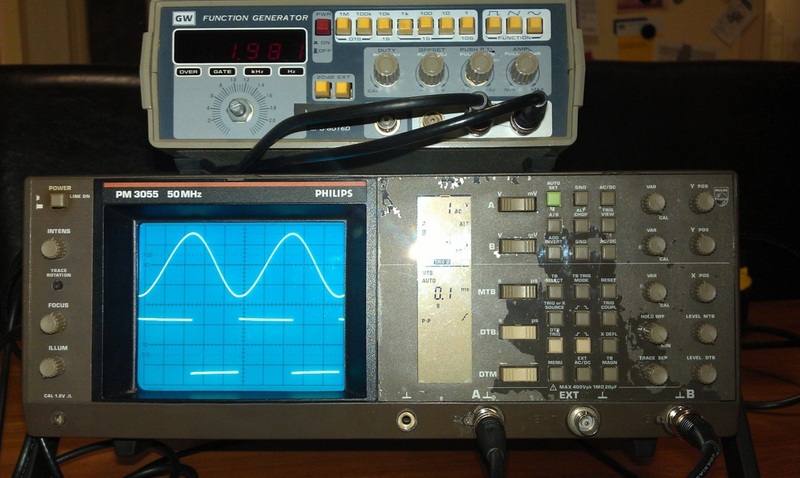

Een scoop signaal van de sinus van 2125 KHz, een en signaal van de CMOS
http://www.uploadarchief.net/files/download/imag0189.jpg

Brandon

OMG ik wil ook wel eens zo'n schoonmaak sessie meemaken :D

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

@Brandon : Mooie funktie generator. GW staat voor GoodWill instruments uit Taiwan. Nu heet de fabrikant GW-Instek Je hoeft alleen nog op zoek naar een mooie bijpassende knop voor de frequentie regelaar.

Ik heb zelf een GDM-8035F in dezelfde stijl. Volledig true hole uitgevoerd met standaard componenten.

http://www.uploadarchief.net/files/download/dsc00537sm_cleaned.jpg

[Bericht gewijzigd door flash2b op 16 februari 2012 21:31:45 (14%)

fred101

Golden Member

Ik heb een GW Instek GFG8016G. Was het begin van mijn verzameling samen met een dubbel straals 10MHz Philips. Beide veel te duur gekocht. De GW was nog knap beroerd ook maar dat wist ik toen niet. Ik heb hem twee jaar terug ofzo gerepareerd. Best grappig ding alleen jammer dat de frequentie niet zo goed is in te stellen. Gaat nog al vertraagd. Als ik hem nog veel zou gebruiken zou ik er een 10 slag potmeter in zetten.

Maar het is een leuk ding, zeker gratis. Er is meer vraag naar gebruikte Functie gnerators dan aanbod.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

@flash2b
Die van mij is ook nog helemaal in true hole uitgevoerd. Bedankt voor de uitleg van de merk, dat wist ik nog niet. Het is inderdaad jammer dat de knopje mist.

@fred101
Goede tip van die 10 slagen potmeter, zal ik in mijn achterhoofd houden. De frequentie meter is inderdaad sloom in vergelijking met de uitgaande signaal.

Weet iemand trouwens waar je siliconenvet kan kopen om sommige potmeters 'beter' te maken.

Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

ah , die gw heb ik ook gehad. de sinusvorm was op 2MHz niet erg sinusvormig meer helaas. toch had deze minder last van vuile knoppen als de pm reeks van philips .

waar rook was, werkt nu iets niet meer
free_electron

Silicon Member

Op 10 februari 2012 20:36:54 schreef chrome:
Recent een DMM gekocht, Tektronix DMM4040, is hetzelfde als de Fluke 8845A (behalve dan dat die tot 10.00000 Ohm gaat zoals de Fluke 8846A).

VIDEO

Ben er zeer tevreden over.

O nee.. Dat zijn die Dmm met een 'boot' tijd. Die dingen hebben twee altera fpgas met daarin elk een nios cpu. Ze lopen montavista linux intern... Die meters hebben 20 seconden nodig om te 'booten'....

Dus niet effe rap een meting doen....
De power knop is een standby knop.... Je doet dan een warme start van een paar seconden. Trek de stekker echter uit en ke hebt weer een halve minuut aan je broek....

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Bij een cold-restart heeft die inderdaad even een boot-tijd (wel geen 20 seconden), maar bij mij is het, spanning erop, meetsnoeren nemen en dan is die al lang opgestart.

Wel ook leuk dat de software die erop draait gewoon open-source is (ik vermoed dat met wat software aanpassingen je gewoon de capaciteitsmeting en temperatuurmeting er zou kunnen opzetten (temperatuurs-meting is toch maar 4-draads weerstand meten).

Gevonden op zolder bij mijn ouders. Ooit gekregen van de buurman, toen ik nog een 'kleine' jongen was.

Het is een oldie, een Philips GM4260, 1000Hz sinus generator. Het kastje is een soort hamerslag, maar dan zwart glinsterend als kolen. Ik heb hem nog niet aan het net gehangen. Er zitten 2 buizen in. Hieronder een impressie.

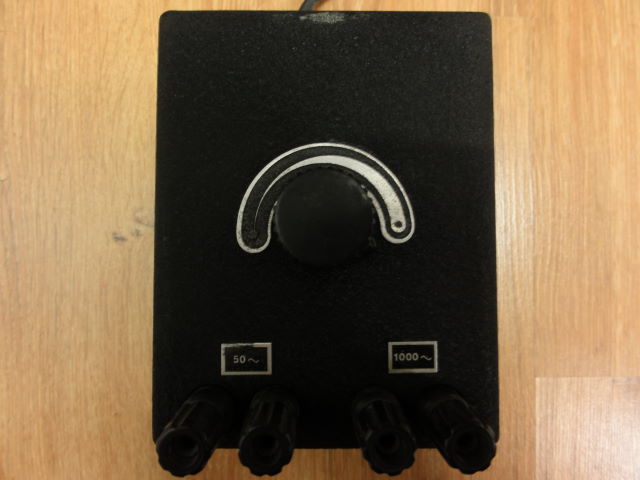

http://www.uploadarchief.net/files/download/dsc03530_cleaned.jpg

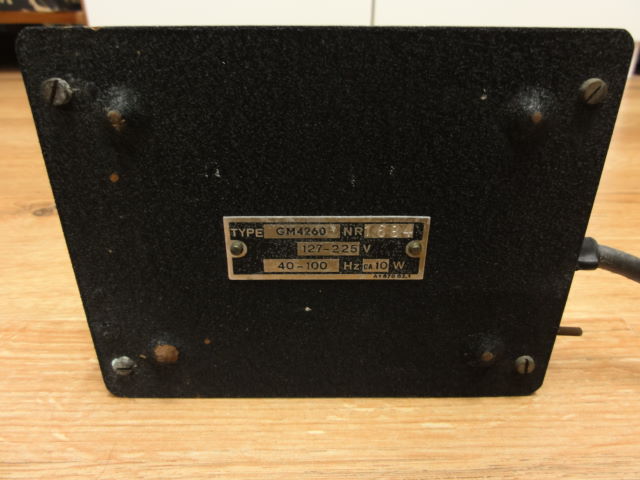

http://www.uploadarchief.net/files/download/dsc03528_cleaned.jpg

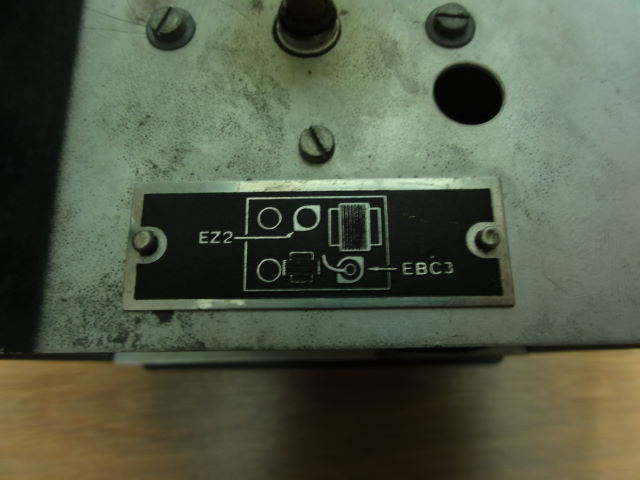

http://www.uploadarchief.net/files/download/dsc03529_cleaned.jpg

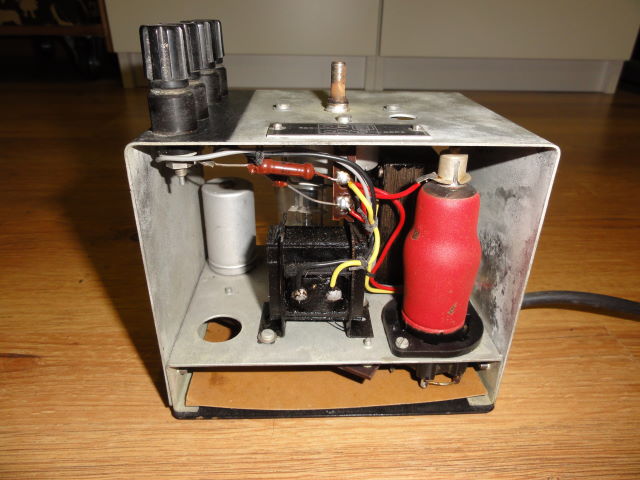

http://www.uploadarchief.net/files/download/dsc03525_cleaned.jpg

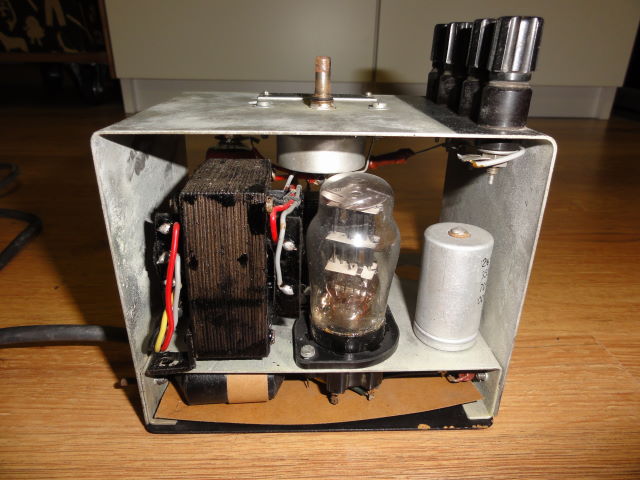

http://www.uploadarchief.net/files/download/dsc03526_cleaned.jpg

De generator hoort bij een meetbrug GM4140 en sensor GM4221 en kan dan de geleidbaarheid van vloeistoffen meten. De buurman werkte op een chemisch bedrijft.

Meer: http://www.radiomuseum.org/r/philips_1000hz_generator_gm4260.html

En dan de vraag, wat zal ik er verder mee doen?

Tidak Ada

Golden Member

Heb je hart voor oude apparatuur en ruimte genog, dan zou ik hem bewaren. Zo niet, dan zijn er vast wel verzamelaars, die hem willen hebben. Rosmalen, eBay en MP zijn je vrienden, maar zeker ook de NVHR.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

@Tidak Ada : Ik snap wat je zegt, ik zal het zeker niet slopen.

Ik bedoelde verder, hoe kan ik kijken of hij het nog doet? Ik heb een kleine variac van 230V/1A. Verder zit die doorzichtige buis los in zijn zwarte onderkant. De buis is verder nog heel, het lijkt dat de 'lijm' is vergaan.

Tidak Ada

Golden Member

Die buis is waarschijnlijk een vervanger voor die EB4.
Ga je naar Rosmalen ? Kijk daar dan eerst of je er een originele EB$ vind.
Verder kun je terecht bij Wim Rotte (interenet).
Hij wordt waarschijnlijk als dubbelfasige gelijrichter voor de voeding gebruikt.

Die aluminium bus is de voedings elco. Waarschijnlijk een dubbele. Ver vang die tijdelijk door moderne exemplaren van zo'n 350V Capaciteit zou ik schatten op 8 µF per sectie.
Je kan die elco dan buiten eht circuit onde handen nemen : Eerst de lak testen en daarna formeren door langzaam de spanning op te veoeren tot de nominale. Neem daar een dag voor !

Ook de "teerdotten" onderop kun je best voorlopig vervangen en ze eerst buiten het circuit testen op lek of sluiting.

Nu kan je het ding via een gloeilamp op het net aansluiten en als er niks bijzonders gebeurt op volle netspanning gaan testen.

Voor restauratie van de Originele elco en de teerdotten verwijs ik naar het forum van de NVHR (Ned. Ver. voor Historische Radio). http://www.gloeidraad.nl/radioforum/

Die lak is geen hamerslag maar een soort rimpelverf (ben de juiste naam even kwijt), die vroeger veel voor dit soort apparaten werd gebruikt. Mogelijk nog verkrijgbaar bij een gespecialiseerde verfwinkel of een modelbouw zaak.

Succes

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
fred101

Golden Member

Het kan ook geen kwaad de buizen een dag alleen op gloei te zetten. Om ze te ontgassen. Die lijm last vaak los. Het is weer te lijmen maar niet zo maar met de eerste de beste lijm. Op sites zoals Tidak aanlinkte vindt je daar wel meer over.
Op mijn site staat ook een wat stukken over elco's testen en formeren. http://www.pa4tim.nl/?s=Formeren

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
maartenbakker

Special Member

Of als je het appraat toch kwijt wilt, laat je hem in deze staat en laat de restauratie over aan de volgende persoon. Zo heb ik een practisch splinternieuwe wobbel-add-on staan van dezelfde generatie, met zelfs een paar C-buizen (serievoeding) erin. Ben het typenummer even kwijt. Daar zal ik van z'n leven de teerknollen niet van vervangen omdat hij juist nog zo netjes is en ik hem als oscillator toch niet nodig heb. Bovendien als hij altijd droog gestaan heeft, is er best kans dat die teerknollen nog redelijk zijn.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
