je bizarste halfgeleider ...

Op 8 februari 2007 15:18:12 schreef GJ_:
[...]
"gemiddeld" glas is 70% zand, en dat is vrijwel 100% kristalleine Si2O
En die verontreinigingen zullen in standaardglas best aanwezig zijn. Het geleid iig bijzonder goed.

glas is amorf, zo amorf als het maar zijn kan, 't is eigenlijk een zwaar onderkoelde vloeistof. Stop de pot met suikerstroop maar eens in de diepvries, 't zal zich net zo gedragen als glas.

Als glas kristallijn zou zijn, dan zou je er niet doorheen kunnen kijken (Al2O3 isolatieplaatjes zijn mooi wit, dit is kristallijn materiaal) Saffier is doorzichtig (ook Al2O3) maar alleen omdat dat een eenkristal is (geen korrelgrenzen van de kristalkorrels, die reflecteren nl. het licht, vandaar.)

Op 8 februari 2007 13:26:19 schreef Simmayor:
Hallo Allemaal!

Wat een fantastische chips/wafer allemaal. Ik ben een verzamelaar van x86 processors. Mijn materiaal staat ook op mijn site, als je eens tijd hebt kom eens langs : www.cpu-info.com

Maar nu op naar mijn bijzondere stukken!

[afbeelding]
Een AMD Athlon64 Engineering sample

[afbeelding]
Een Rusische kloon van de 8088

[afbeelding]
Een NexGen Nx586 processor met de Nx587 coprocessor

... ik heb ook nog een wafer liggen, geen idee waarvan. Wellicht kunnen jullie helpen?! Komt er zo aan.

Groet,
Job

damn jij hebt wel veel CPU's :o morgens een proberen om de kapje van een pentium 1 eraf te solderen :P. heb er toch 2 dus komt wel goed :D

Op 8 februari 2007 18:50:12 schreef Dominic:
Nogal makkelijk :P Als je bij normaal gebruik de volume op 50% zet en je versterker schijt ermee uit .... zo ging het bij mij met imitatie "Motorola" Torretjes.

Ging bij mij al stuk bij het afregelen van de ruststroom ;)

free_electron

Silicon Member

Op 8 februari 2007 00:41:56 schreef marder:
Kan 1900x1200 ook , is namelijk de resolutie van mijn monitor hier ?

Mvg Luc

kzal de source posten op mijn website. ( das wel ene foto van 3 megabyte dan ... ) 4.3 megapixel. scaled hem dan zelf naar wat je wilt )

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
free_electron

Silicon Member

Op 8 februari 2007 13:26:19 schreef Simmayor:
Hallo Allemaal!

[afbeelding]
Een Rusische kloon van de 8088

whoa ! die is super coooool !

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Op 8 februari 2007 19:25:06 schreef free_electron:
[...]
kzal de source posten op mijn website. ( das wel ene foto van 3 megabyte dan ... ) 4.3 megapixel. scaled hem dan zelf naar wat je wilt )

Mooi, dan je ff een post maken als het gebeurt is?

Henry S.

Moderator

Op 8 februari 2007 13:42:42 schreef UFO:
[...]
Daar heb ik ook nog een paar plaatjes (printplaatjes!) van liggen.. misschien kan ik zaterdag wel een foto maken...
Tot die tijd (een lief klein VFS buisje, maar hij mist een poot :():
[[url=http://lanpub.ufo-net.nl/ivo/ledmatrix/VFDbuisth.jpg]afbeelding][/url]

Past beter in http://www.circuitsonline.net/forum/view/44387/2 ;)

Op 7 februari 2007 18:10:25 schreef fzwart:
[...]
@Henry: Je was toch op zoek naar de SID dacht ik? Je meel is nog niet binnen. Zeker vertraging op de Afsluitdijk.

Druk, druk.

[Bericht gewijzigd door Henry S. op donderdag 8 februari 2007 19:41:38

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

hey zo iets als de onderste heb/had ik ook. wat is het eigenlijk? heb het uit ene bouwlamp met bewegingsmelder gehaald :P

Op 8 februari 2007 19:39:44 schreef tolunay:
hey zo iets als de onderste heb/had ik ook. wat is het eigenlijk? heb het uit ene bouwlamp met bewegingsmelder gehaald :P

Bovenste IC een retro spraak chipje, onderste een PIR (pyroelectric infrared sensor)bewegingsdetector.

RES

hmm dan kan ik een bewegingsmelder maken?

GJ_

Moderator

Op 8 februari 2007 19:02:32 schreef DC2PCC:
[...]
glas is amorf...

Als glas kristallijn zou zijn, dan zou je er niet doorheen kunnen kijken (Al2O3 isolatieplaatjes zijn mooi wit, dit is kristallijn materiaal) Saffier is doorzichtig (ook Al2O3) maar alleen omdat dat een eenkristal is (geen korrelgrenzen van de kristalkorrels, die reflecteren nl. het licht, vandaar.)

Ik had het eigenlijk over de grondstof. Glas is idd amorf. Overigens heeft het al dan niet kristallijn zijn niks te maken met doorzichtig zijn of niet.

[Bericht gewijzigd door GJ_ op donderdag 8 februari 2007 19:52:11

Op 8 februari 2007 19:43:52 schreef tolunay:
hmm dan kan ik een bewegingsmelder maken?

Daar heb je wel een geschikte lens voor nodig. Die is zeker zo belangrijk als de dedector.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Hallo,

Hieronder de foto´s van de wafer. Weet iemand wat voor een chips dit zouden kunnen zijn?

http://www.cpu-info.com/webpics/chips/wafer.jpg
200mm wafer

http://www.cpu-info.com/webpics/chips/waferChips.jpg
close up van de wafer

Ziet er allemaal netjes uit, ik zal morgen eens in "het kot" gaan rondneuzen en vragen of ik iets een dagje mee naar huis mag nemen voor een fototje. Daar zal ook nog wel het een en ander liggen denk/hoop ik.

My brain's all broken, but I'm feelin' alright, I feel like I'm chokin', but I'm feelin' alright, I'm goin' down fast, but I'm feelin alright, I'm not gonna last,but I'm feelin ALRIGHT! Oh Henry
Sine

Moderator

Ziet er uit als iets waar flink wat geheugen bij zit ...

uC met geheugen ?

Op 8 februari 2007 00:16:17 schreef MAH:
@ BruzaQ-Inc : volgensmij is dit dus presies de post die in de startpost werd gemeld met niet bijzonder..

@ free : leuk! die schone is nu staat nu als wallpaper. en heb je die 'kleurtjes' van pagina 1 ook in het iets groter?

Dan ben ik zeker niet alleen...

Gewoonte is de intelligentie van de menigte
free_electron

Silicon Member

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
free_electron

Silicon Member

Op 8 februari 2007 23:12:27 schreef Simmayor:

[afbeelding]
close up van de wafer

hmmm
die twee grote plakkaasters bovenaan zijn eprom of flash ...
dat blauwe kotje linksonder is ram.. een of andere micrcotroller. 200 millimeter wafer ... hmmm
8096 ? aan de aspect ratio te zien moet het een 16 bitter zijn ...

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
free_electron

Silicon Member

en aagezien het hier nog altijd over halfgeleiders gaat.

nog een paar toffe

http://www.proto-labs.com/foto/bga.jpg

dit is een BGA chip met 0.5 mm ball pitch. het is een 802.11 b /g chip speciaal gemaakt voor mobiele platforms 9 smartphones ) eigenlijk doet dit ding usb naar wifi.
het heeft alleen 1.8 en 2.7 volt nodig en 3.3 volt voor de transceive cell. een kristal eraan en 3 of 4 externe componentjes ( tx/rx combiner en de antennes )

en een paar caps en weerstandjes en klaar.

http://www.proto-labs.com/foto/dils.jpg
van boven naar onder : een 80451 ( 8051 core met 6 io poorten ) in dip 64 verpakking. alleen motorola 68000 en ti 9914 zaten ook in die verpakking

daaronder een echte intel 8052-ah-basic v1.2 ( rom chip ) in nmos uitvoering.

en daaronder een microcontroller in 54 pin side brazed verpakking met venstertje zodat ie kan gewist worden

http://www.proto-labs.com/foto/plcc.jpg
plcc chips met venstertje op hun rug ... vrij zeldzaam die verpakking

en de volgende is echt heel zeldzaam. PGA ( pin grid array ) met venstertjes op hun rug ...
http://www.proto-labs.com/foto/pga.jpg

ik zal vant weekend nog eens delven. ik moet nog ergens een [piggy back chip liggen hebben. das en chip met een adere op zijn rug. die dingen werden gebruikt om mask roms te ontwikkelen.
is een chip met bovenop een voetje zodat je er een 2516 of 2532 eprom kon inprikken

ik moet erges ene hebben met een sram op zijn rug. op die manier kon je makkelijk debuggen.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
free_electron

Silicon Member

en voor de mensen die eens iets anders willen dan die 'teletubbies' backgroud van windows xp, die 'aero' groene-kotsvlek van vista , de kleffe backgrounds van MacOs-x of de ouwbollige effen achtergronden van de diverse broken-source operating systemen :

plemp een van deze eens als achtergrond :

'zet een free-electron (r)(c)(tm) op je desktop en laat je collega electronici kwijlen tot de vonken eraf vliegen'

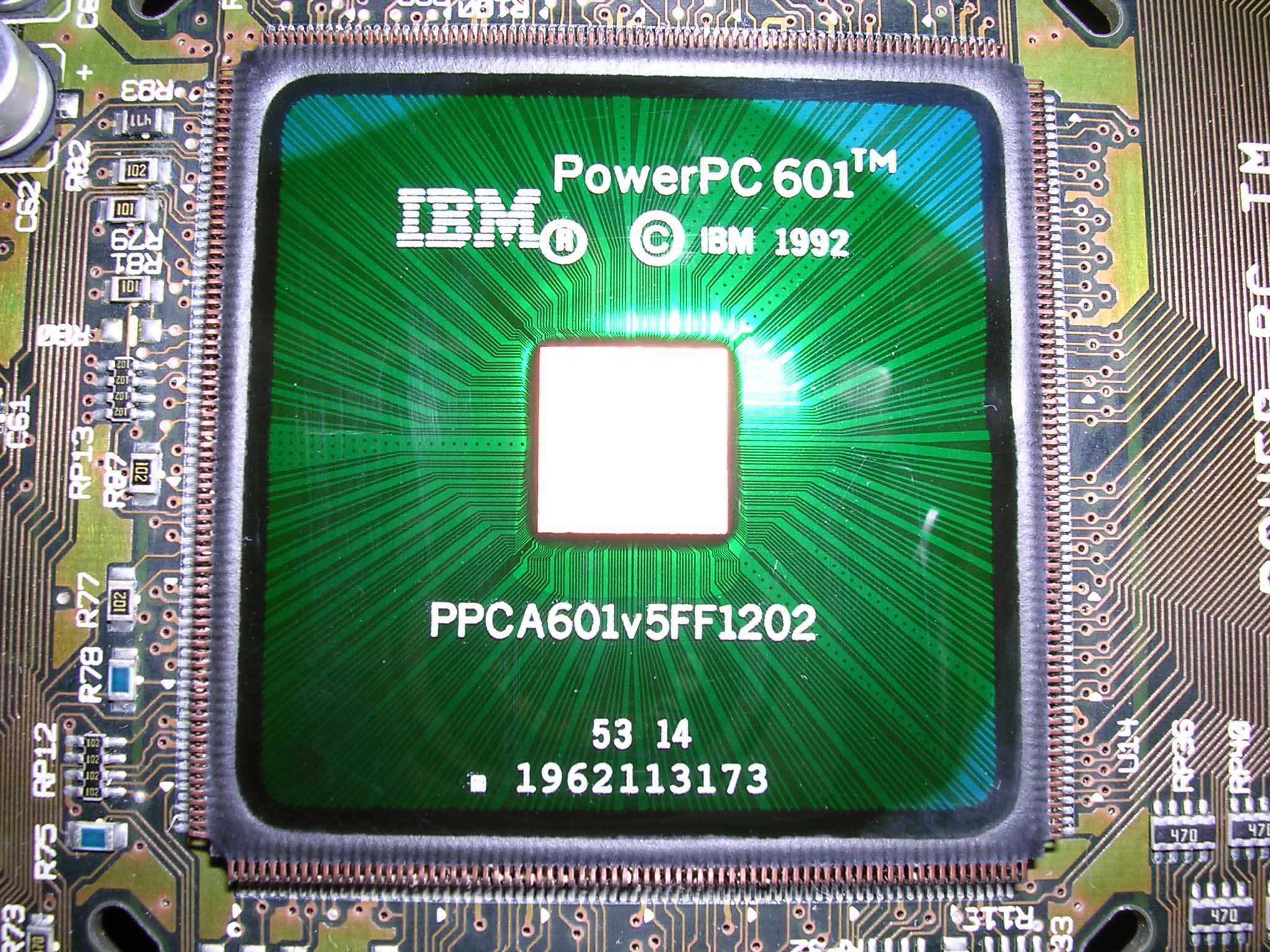

http://www.proto-labs.com/foto/2.jpg
http://www.proto-labs.com/foto/5.jpg
http://www.proto-labs.com/foto/7.jpg
http://www.proto-labs.com/foto/14.jpg

[Bericht gewijzigd door free_electron op vrijdag 9 februari 2007 06:19:47

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

wow:o heb er gelijk eentje als achtergrond gezet :P ze zijn zo mooi :D

m.v.g. tolunay

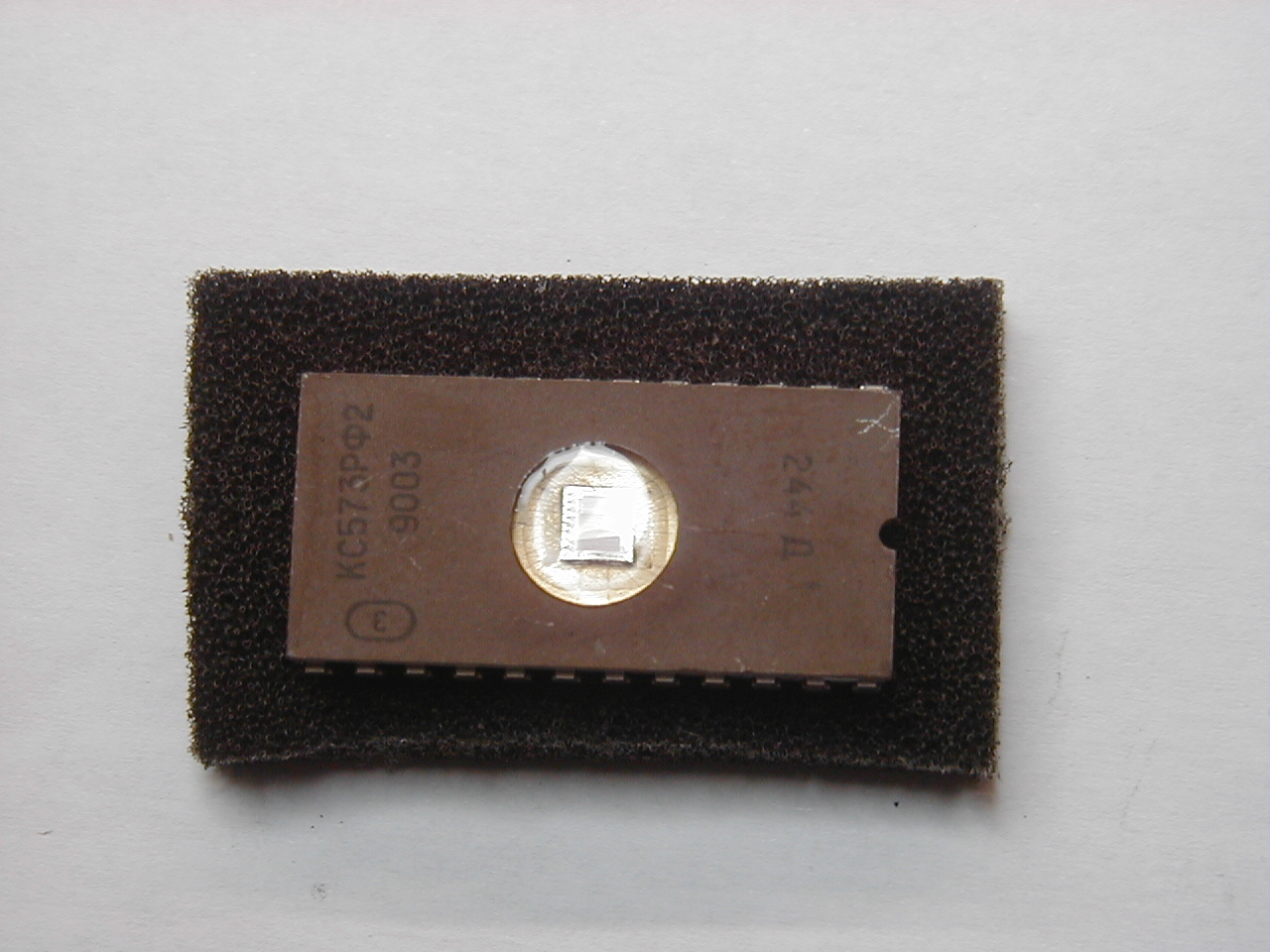

Zo heb ik er nog enkele liggen.

Klik voor groter plaatje
http://www.uploadarchief.net/files/download/KC573P_tbn.JPG

Dit lijkt op het eerste zicht op iets onbekend, maar dit is gewoon een EPROM van 16kbit, identiek aan de 27C16.

Dat typenummer op zich zegt me niks.

It is so simple to be happy, but it is so difficult to be simple

Op 9 februari 2007 06:12:07 schreef free_electron:
'zet een free-electron (r)(c)(tm) op je desktop en laat je collega electronici kwijlen tot de vonken eraf vliegen'

http://www.proto-labs.com/foto/2.jpg
http://www.proto-labs.com/foto/5.jpg
http://www.proto-labs.com/foto/7.jpg
http://www.proto-labs.com/foto/14.jpg

Merci free_electron, magnefieke achtergronden zeg, ik zal af en toe eens wat afwisseling op de desktop krijgen, heb ze allemaal opgeslagen.

Jammer genoeg heb ik als zelfstandige geen collega's om te laten kwijlen :-)
