Zeer mooi inderdaad, hoe is die front ontworpen en met wat, is dat op papier gedrukt ofzo. Die toetsen zien er altijd zo profi uit op die manier :)

LEDsREPAIR - Wie oude kennis koestert en voortdurend nieuwe vergaart, mag een leraar van anderen zijn

Geloof dat dat Pros zijn manier wel zal zijn ... klikkerdeklikkerdeklik

(kan zijn dat je wat moet scrollen door laadtijd van de foto's)

High met Henk

Special Member

Op 22 april 2008 21:07:55 schreef electro_freakz:

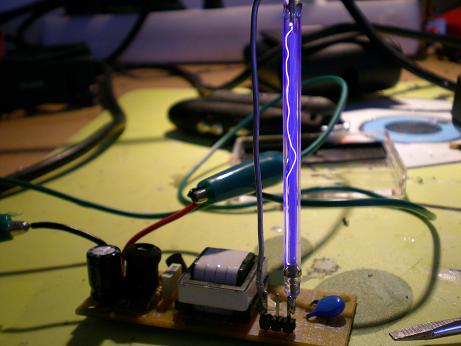

een klein voorproefje van mij, met dank aan HmH voor de inverter:P
[afbeelding]

ehhhmm help me out... ik doe niet zoveel met inverters, dus zal wel iets van MAH zijn uit de stand, kan me vaag zoiets herinneren...

E = MC^2, dus de magnetische compatibiliteit doet kwadratisch mee???

Op 23 april 2008 11:10:30 schreef gitaarstudentje:
Geloof dat dat Pros zijn manier wel zal zijn ...

Hehehehehe, gaaf ziet er ook goed uit.

Zo zie je maar weer, iedereen vind het wiel op z'n tijd weer eens opnieuw uit :)

snel en schakelingetje in mekaar gesmeten zodat de baybus van mijn pc niet mee hangt op de voeding van de pc (12V stort in)

simpel 7805 tje voor de 5volt lijn
verbruikt niet speciaal veel

http://img166.imageshack.us/img166/2439/bayenbass003xg0.jpg

http://img166.imageshack.us/img166/9104/bayenbass004st0.jpg

Pas je wel op dat er bij de gespelen baantjes geen bramen naar de andere banen lopen anders heb je dadelijk mischien sluiting...

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

nee hoor er zijn geen bramen :p gewoon een beetje afschuren en erna isolerende lak erop

het ding werkt enorm goed intussentijd en word niet te warm

Gelukkig dan.

Wel netjes die print.

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

Op 23 april 2008 11:14:45 schreef High met Henk:
[...]
ehhhmm help me out... ik doe niet zoveel met inverters, dus zal wel iets van MAH zijn uit de stand, kan me vaag zoiets herinneren...

een inveter van een soort CCFLL lamp (met dank aan High Met Henk)

hoe verklaar je dat? dit stond in het Rosmalen topic...

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
High met Henk

Special Member

aha dat ding: ik heb die idd wel verkocht, maar kwam niet uit mijn eigen voorraad. Was volgens mij voorraad van MAH of van Sine.....

ik zelf heb alleen die 1 kg zakken componenten meegenomen...

E = MC^2, dus de magnetische compatibiliteit doet kwadratisch mee???

Wii modchip inbouwen met mijn nieuwe Aoyue 936 Soldeerstation:)
De flexibele pcb op het rechter ic solderen was precisiewerk..
http://img242.imageshack.us/img242/7350/dsc02423xd6.th.jpg
(grote foto, wel aardig voor een camera van een mobiele telefoon..)

[Bericht gewijzigd door erik_321 op woensdag 23 april 2008 18:48:11 (11%)

Zeker een goede foto voor een gsm.
Knap gedaan, het soldeer werk.
Ziet er puik uit.

I'm not a complete idiot -- Some parts are just missing.

Op 23 april 2008 18:45:07 schreef erik_321:
Wii modchip inbouwen met mijn nieuwe Aoyue 936 Soldeerstation:)
De flexibele pcb op het rechter ic solderen was precisiewerk..
[afbeelding]
(grote foto, wel aardig voor een camera van een mobiele telefoon..)

en het nut ervan is? verder mooi:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Gedownloade(illegaal) spellen spelen denk ik.

[Bericht gewijzigd door Henry S. op woensdag 23 april 2008 20:19:59 (63%)

't Is maar wat je goed noemt. Die foto barst van de artifacts van de ruisonderdrukking, en dan nog is niet alle ruis weg. Bah ;)

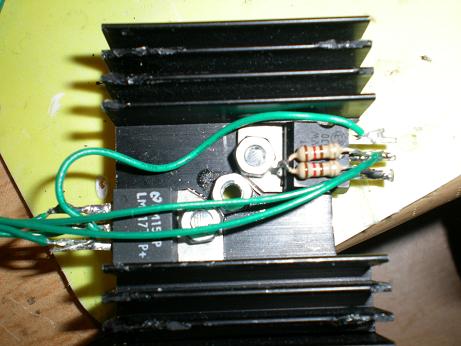

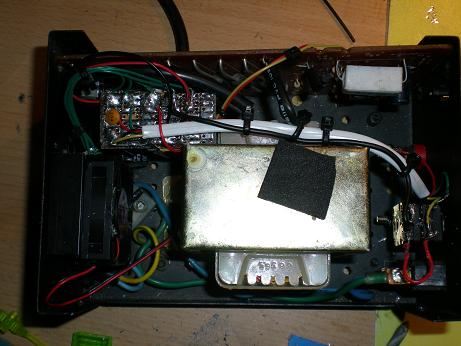

een deel van mijn LM317 voeding, er zitten twee LM317's op het koelelement. 1 voor de voeding en de andere voor de fan om de andere LM317 te koelen.
http://www.uploadarchief.net/files/download/dscn0483.jpg

http://www.uploadarchief.net/files/download/dscn0485.jpg

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 23 april 2008 17:26:18 schreef High met Henk:
aha dat ding: ik heb die idd wel verkocht, maar kwam niet uit mijn eigen voorraad. Was volgens mij voorraad van MAH of van Sine.....

ik zelf heb alleen die 1 kg zakken componenten meegenomen...

nee, niet van mij. ziet er overgens wel mooi degelijk uit.
hoelang blijft die boog in dat buisje zitten?

Every machine is a smoke machine if you operate it wrong enough

zolang er 12V op de ingang staat;)
het buisje word wel warm

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 5 april 2008 17:39:26 schreef Lucky luke:

En voor de mede-CanSatters/ degenen die het volgen:
Primaire missie (luchtdruk en temperatuur doozenden naar grondstation) werkt
Van de vele seccundaire missie werken de volgende:
- GPS data doorzenden naar 2e grondstation (alleen $GPGGA)
-Schoksensor uitlezen en doorzenden naar grondstation
-N.E.R.D (Noise Emmitting Retrieval Dinges) activeren op het juiste moment
- Alle ingelezen Data opslaan in EEPROM

Moet nog gedaan worden:
GPS data opslaan in geheugen (24HS1025 geloof ik. IIG een i2c EEPROM van 1024 byte)

Dat is goed nieuws om te horen, tegen ons werd verteld dat er veel teams waren die nog niet klaar waren. Wij hebben twee secundaire missies waarvan een volledig werkt(geluidszender) en bij die tweede moeten we nog even kijken. Ik zal kijken of ik er een foto kan opzetten.

Sine

Moderator

Dat invertertje kon wel eens uit mijn rommel doos komen ja :)

En dat geintje werkt ook prima bij (veel) grotere flits buizen, houdt er maar eens een magneetje bij, daarmee kun je de boog ook nog afbuigen.

Op 23 april 2008 19:17:27 schreef bassie-:
Gedownloade(illegaal) spellen spelen denk ik.

Dat noemen ze toch: "Het afspelen van zelfgemaakte back-ups van spellen?" ;)

bprosman

Golden Member

@Psykose

Ik zie dat je de sporen van je proefprintje hebt onderbroken waarschijnlijk met een (stanley)mesje of zo. Dat kan ook heel handig met een 3,5 ... 4mm boortje.

De jongere generatie loopt veel te vaak zijn PIC achterna.

Nooit gedacht dat het zover zou komen, maar ik zie geen andere uitweg.

Voor een projectje --een digitaal gestuurde sinusgenerator-- heb ik een DDS nodig. Dat zou geen probleem zijn, moesten ze die dingen niet in zulke minuscule verpakking stoppen (nog even, en je kan enkel nog de naakte chip kopen). Ik zag er vreselijk tegen op, maar achteraf is het nog goed meegevallen:

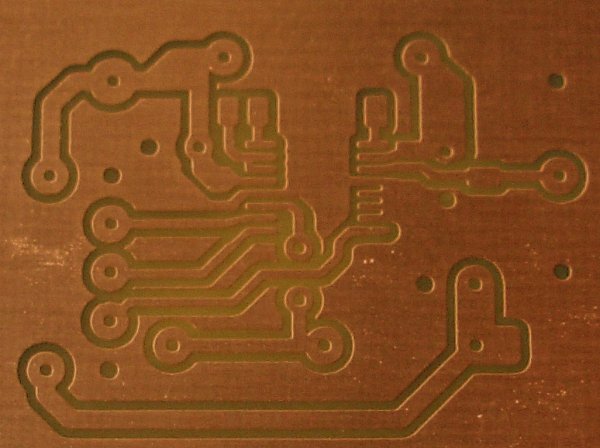

Het printje:
http://www.uploadarchief.net/files/download/dds-print-leeg.jpg

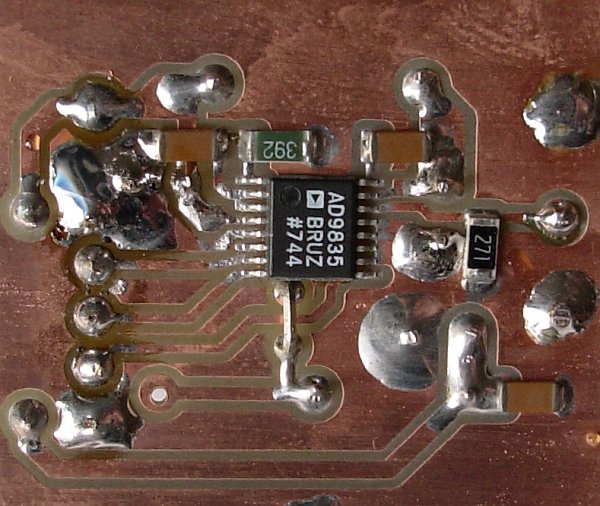

Idem, maar nu bestukt:
http://www.uploadarchief.net/files/download/dds-print-bestukt.jpg

De DDS zit samen met de kristaloscillator en de nodige ontkoppel-c's op een klein printje dat later wel een plaatsje zal vinden op de hoofdprint. Nu zit het spul op een broodplank, zodat ik het terdege uit kan testen voor ik die hoofdprint ontwerp.

Solderen heb ik zo gedaan:
Print pamperen met soldeerflux.
Druppeltje soldeertin op elk "eilandje" aanbrengen.
Het meeste terug verwijderen met desoldeer-lint.
IC pamperen met soldeerflux en positioneren.
Eén voor één de pinnetjes met de soldeerpunt even opwarmen.
De boel reinigen met aceton.

Afin, 't was gemakkelijker dan ik verwacht had, maar het moet zeker geen gewoonte worden... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ziet er goed uit!

Wat kun je precies regelen bij je digitaal gestuurde sinusgenerator? alleen de frequentie of ook de ruis e.d?

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

toppie! zeker voor de eerste keer.
http://www.vandermark-entertainment.nl/Home/images/duim.gif

edit,
ik zie 1 gaatje dat niet vertind is...

[Bericht gewijzigd door electro_freakz op donderdag 24 april 2008 20:42:04 (19%)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
