Ik dacht juist dat die Pringles antenne een van de meeste beroerde zelfbouw antennes was. Ik wilde hier binnenkort ook eens mee gaan spelen, en ik dacht eerst eigenlijk aan een parabolische reflector aan een standaard sprietje op de router.
@Xantus: ik vind het recept niet echt duidelijk, eigenlijk. Is die 30.5mm de hartmaat, binnenmaat of buitenmaat? Dat maakt nogal wat uit met draden van 2mm diameter. Is de afstand van de draad tot het vlak niet belangrijk?
Recept is idd niet echt duidelijk. Zover ik heb kunnen achterhalen zijn het binnenmaten. De afstand van de draad tot het vlak is 15mm. Een andere uitleg staat hier. http://pe2er.nl/biquad/ . De beloofde 8dB gain haal ik in ieder geval niet.
Van deze antennes heb ik er laats een paar gemaakt.
Werkt zeer goed.
Gewone UNOX soepblikken, de grote dan.
Door de bijna ideale diameter zeer geschikt.
Je kunt ze ook aan elkaar solderen voor wat meer gain.
Maar daar is ook een limit aan.
Hier een site om de blikken uit te rekenen:
http://www.saunalahti.fi/elepal/antenna2calc.php
--------------------------------------------------
Wat ook erg intressant is voor wifi, is de zogenaamde helix antenne.
Zeer effectief en heeeel veeel gain.
Ik heb hier ook een paar van gemaakt.
De "spiraal" is gemaakt van 4mm2 VD draad.
De afstandshoudertjes zijn gemaakt van kunstof witte handgreepjes. je kent ze wel van de keuken kastjes.
Als final is alle afgelakt in de blanke lak.
Zie hier om deze uit te rekenen:
http://www.jcoppens.com/ant/helix/calc.en.php
Niet zo spectaculair maar wel erg handig om te programmeren met de pickit2, hij is reeds met succes getest
Met dank aan MMsoft
Ik heb enkel nog en haakse ICD-header nodig zodat ook de pickit2 kan plat liggen, maar waar ik die kan vinden weet ik nog niet.
ps: dit is een van de weinige keren dat mijn foto's redelijk geslaagd zijn hoewel de kenners dit in twijfel zullen trekken
edit:
de onderkant (iets overbelicht maar ja..)
let niet op de druppel tin die rechtsonder hangt
[Bericht gewijzigd door eagle987 op 7 februari 2009 16:12:32 (14%)
Ja inderdaad, want hoe simpel de onderkant ook is, toch willen we hem zien.
Ik heb enkel nog en haakse ICD-header nodig zodat ook de pickit2 kan plat liggen, maar waar ik die kan vinden weet ik nog niet.
Display heeft die (05.88.1336)
Niet echte en project ofzow maar het heeft wel me electronika te maken
Ipaq naar 9 polige SUB-D kabel gemaakt
En hier in actie
Op 6 februari 2009 18:00:46 schreef xantus:
Daarnaast ook nog een spectrum analyzer gemaakt op een virtex 4. op de FPGA draait een zelf geschreven DSP die alles netjes overstuurt naar de PC, zodat die het mooi kan weergeven.
[afbeelding][afbeelding][afbeelding]Laatste plaatje is van de uitstuur functie van de analyzer, vandaar het mooie spectrum.
Is dat floating of fixed point DSP? En wat doet die DSP juist? Ook de FFT's? Ziet er strak uit! Ik kan me inbeelden dat het een stevig brokje coding is. Doet het via USB of ethernet?
Op 7 februari 2009 19:35:59 schreef Gerwinh:
Niet echte en project ofzow maar het heeft wel me electronika te maken
Ipaq naar 9 polige SUB-D kabel gemaakt
wat voor stekkers zijn dat eigelijk? ik heb ook een pda met zo'n stekker alleen daarvan zijn de randen beschadigd..
Het is hetzelfde type als op een nieuwe ipod alleen dan wat smaller.
En wat doe je er eigelijk mee? serieel-relaisbord?
Geen idee had 2 stroom toevoer stekkers erbij gekregen waar ie dus aanzit 1 daarvan geopend en gebruikt.
Is voor de buiten verlichtings project voor van het zomer. Is trouwens draadloos zit namelijk een 433MHZ zender en ontvanger tussen van Ebay maar staan niet op deze foto.
Op 7 februari 2009 14:25:23 schreef PD5DJ:
Wat ook erg intressant is voor wifi, is de zogenaamde helix antenne.
Zeer effectief en heeeel veeel gain.De "spiraal" is gemaakt van 4mm2 VD draad.
Ik vraag me wel af hoe je zo'n spiraal zo mooi in vorm krijgt. Hoe wikkel je dat zo netjes? Eerst op een drager (bvb PVCpijp) die er daarna uitgenomen wordt?
- - big bang - -
Ja inderdaad, je neemt een iets grotere diameter om op te wikkelen, bijvoorbeeld een pvc pijp (heb ik ook gebruikt)
Naarmate je de spiraal weer uitrekt wordt de diameter weer kleiner
[Bericht gewijzigd door Henry S. op 8 februari 2009 14:23:22 (44%)
Aha, en je wikkelt eerst je wikkelingen tegenelkaar, dan buis eruit en dan wikkelingen uitrekken?
Puik werk, mooi gemaakt!
- - big bang - -
Op 7 februari 2009 23:25:08 schreef MAH:
wat voor stekkers zijn dat eigelijk? ik heb ook een pda met zo'n stekker..
Die connectors zijn nog wel verkrijgbaar via ebay en zo. Ik heb er ooit ook een paar gekocht via een "semi-hobbyist" die wat handelde in dat spul. Gewoon even zoeken op ipaq connector. Kost maar een paar euro.
Op 7 februari 2009 22:40:37 schreef stecj366:
[...]Is dat floating of fixed point DSP? En wat doet die DSP juist? Ook de FFT's? Ziet er strak uit! Ik kan me inbeelden dat het een stevig brokje coding is. Doet het via USB of ethernet?
Het is een fixed point DSP. Hij voert inderdaad (inmiddels) ook het FFT algoritme uit (oorspronkelijk deed de PC dat). Het wordt naar de PC gestuurd door middel van een FT245RL. Het is in het totaal 1666 regels verilog (DSP + ADC/DAC driver + VGA + USB + UART + SRAM interface). Het programma op de DSP is 742 instructies en het C++ programma is 1934 regels (inclusief compiler en simulator voor de DSP)
Special Member
Eigenlijk heb ik 2 projectjes te showen, waarvan die in deze post niet op mijn todolist stond, en de andere nog net niet helemaal af is, al dacht ik van wel. Het project in deze post is het Externe geheugen voor een TI 84+. Het andere projectje is LWGIR.
Extern geheugen TI 84+
Het is begonnen met dit topic, daarin vind je ook meer info.

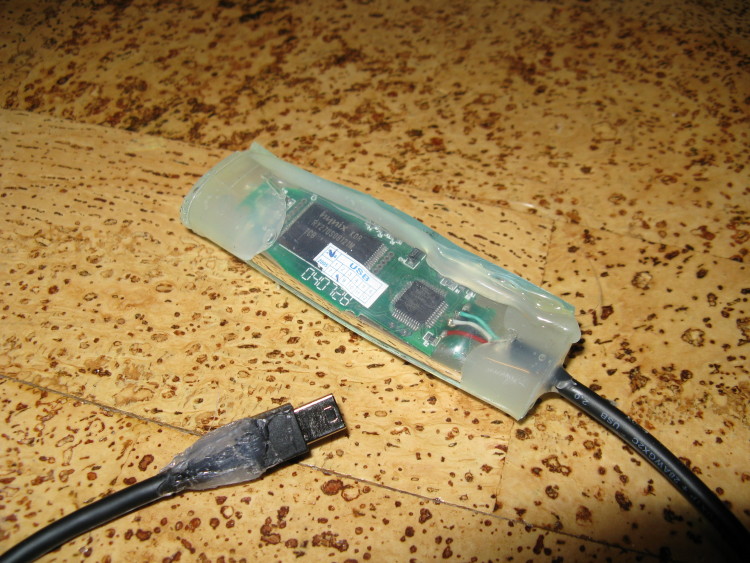

Natuurlijk willen jullie een fototje:
De behuizing is acrylglas, erin zit een USB flashmemmorypen, eraan zit de mini USB B Male kant van een USB A male - USB B male kabel (van voti). Het is inmiddels een mini USB A naar USB-pen kabel, het verschil zit er in dat bij A de ID pin aan de - zit. Dat is gelukkig de pin ernaast, dus ik heb gewoon de connector open gesneden en een brugje gelegd. Nadat alles goed in elkaar gelijmd was werkte het. (smeltlijm. Lelijk maar effectief )
De behuizing is van acrylglas: plaatje opwarmen met verfbrander en om de (in krimpkous gestopte) USB pen print vouwen. Open plekken opgevuld met lijm, zowel in de krimpkous als in de acrylglasbehuizing. De boel is nu dus 2 laags waterdicht. Dat zal ik nooit nodig hebben, maar dat doet er niet toe. Het acrylglas moet voorkomen dat de USB pen doorbuigt en breekt, want de print is best dun.
Ik heb nu een TI84+ met een bescheiden 64MB geheugen...
Anekdote:
Een klasgenoot van mij heeft een TI84+ silver omdat die 3MB geheugen heeft ipv de 1.5MB van een TI84+...
Stukje zwart krimpkous om de stekker heen, ziet er veel mooier uit denk ik.
Maar verder ziet er goed uit!
Op 8 februari 2009 10:41:27 schreef flipflop:
[...]
Die connectors zijn nog wel verkrijgbaar via ebay en zo. Ik heb er ooit ook een paar gekocht via een "semi-hobbyist" die wat handelde in dat spul. Gewoon even zoeken op ipaq connector. Kost maar een paar euro.
die modellen worden vrij veel toegepast. ik kan me niet voorstellen dat farnell ze niet heeft liggen. maarja, waar...
Special Member
Op 7 februari 2009 14:25:23 schreef PD5DJ:
Van deze antennes heb ik er laats een paar gemaakt.
Werkt zeer goed.
Gewone UNOX soepblikken, de grote dan.
Door de bijna ideale diameter zeer geschikt.
Je kunt ze ook aan elkaar solderen voor wat meer gain.
Maar daar is ook een limit aan.
De overeenkomst tussen WiFi en blikjestelefoon
@TJ: Goed idee, maar ik heb alleen nog maar rode krimpkous van de juiste maat...
[Bericht gewijzigd door Lucky Luke op 8 februari 2009 15:22:37 (35%)
mail maar even, stuur je wel een stuk
eindelijk mijn 3e project met een PIC:)
meer foto's staan hier
ook foto's van het geheel staan daar. -> reactie spel
youtube filmpje
Golden Member
Leuk printje maar wat zijn die draadjes van die bandkabel (vooral de onderste twee) ontzettend "eng" gesoldeerd.
Groeten, Bram
ja, maar vind wel leuk gevonden (spelletje)
[Bericht gewijzigd door Henry S. op 9 februari 2009 01:11:07 (73%)
Ook weer eens een afgewerkt project van mij
Een DMX gestuurde 4 Kanaals dimmer met automaten
