Jep, dat is mogelijk. Maar daar zijn wel wat dingen voor nodig, voornamelijk skills

Je hebt sowieso nodig:
- servertje met een LPT poort en netwerkkaart. Ik heb er win XP op staan.
- internetverbinding
- en natuurlijk een relaisprint

Je moet sowieso kunnen:
- je server vanaf buiten bereikbaar maken (vanaf een extern ip adres)
- webserver installeren (incl php en cgi)(Ik heb apache)
- php website implementeren
- delphi cgi file implementeren

Maar als je het echt wilt weten moet je even een nieuw topic openen, dan wil ik daar wel h.e.e.a. toelichten.

Wat heeft carnaval nu met electronica te maken?
Welnu, mijn dochter heeft door de electronica vandaag in de kindercarnavalsoptocht de 1e prijs gewonnen!

Verkleedt als robot (beckybot) kreeg ze de handen op elkaar met allerlei lichteffecten op haar buik...

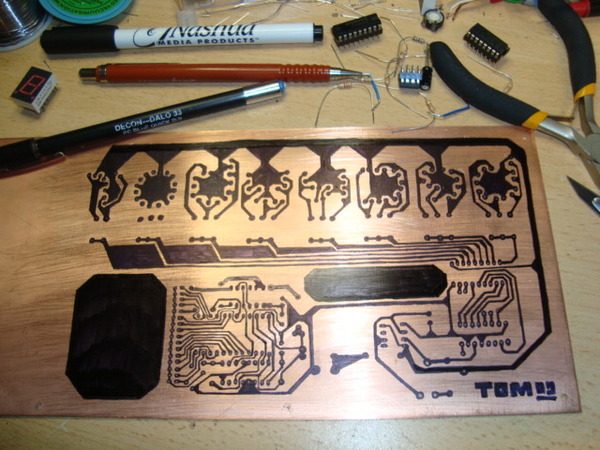

Hier de print die ik gemaakt heb, let niet op de schoonheidsfoutjes, hij is geheel met de hand getekend en heb wel meer dan eens naar de aceton moeten grijpen om een printspoor anders te leggen.

De onderdelen erop geknald o.a. een 4515...

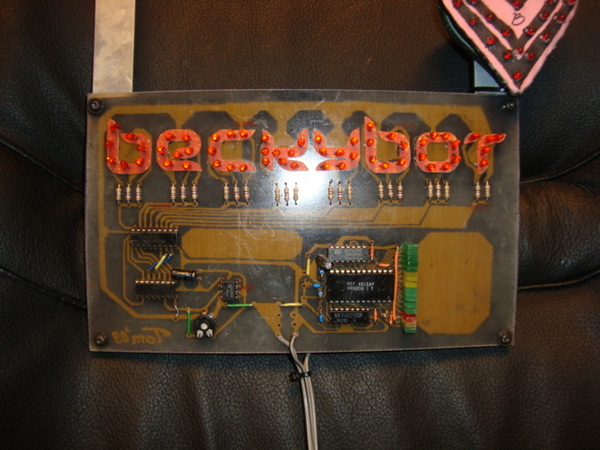

En het eindresultaat, zo zie je maar weer wat electronica voor een verschil kan maken...
Overigens dank aan Oma die met haar laptop te programeren Singer het pak genaaid heeft...

Mooi gemaakt Tom
maar mag dat soort hulp van pappa wel?

Jazeker, hierbij wel.
Overigens heeft ze al eens eerder het hartje (vellemankitje) zelf gesoldeerd.
Kwam nu ook mooi van pas als extraatje...

Overigens had ik 2 foutjes gemaakt zoals je op de print kunt zien.
Bij de O had ik vergeten de verbindingen te leggen naar de weerstanden en bij de 2e B was ik ook 1 eilandje vergeten.
Dus een kwestie van pootjes lang laten en vastbakken.
De schakeling wordt gevoed uit 6V accu en kon dus niet langere serie's dan 3 ledjes gebruiken (soms met 2) resp 150 en 270 ohm (ledjes heb ik 1,7V en 10mA gerekend)

[Bericht gewijzigd door chuckie op vrijdag 20 februari 2009 23:18:35 (59%)

Ik moet zeggen dat oma ook knap werk heeft geleverd hoor! Nu heb ik er totaal geen verstand van hoor, maar ik geloof dat zulke gladde stof erg moeilijk is om te naaien.

ziet er stoer uit chuckie!
mooi resultaat overigens om zo'n print met de hand te tekenen..

complimenten voor de outfit.

met zulke dingen is het altijd handig om een slimme vader te hebben en een moderne oma met laptop.

Zo ziet er idd stoer uit

Natuurlijk leuk dat ze ook d'r zelf gesoldeerde kitje in kon gebruiken.

Tijdje geleden nieuwe soldeerbout en etstank gekocht (deze keer ook ander etsmiddel).

Eerst gelukte print (rgb 3W led controller):
Voor solderen:

Na solderen:



Onderkant:

Hallo,

Dit is mijn projectje. De meeste van jullie zullen de hand hier niet meer voor omdraaien.

Het moet een voeding gestabiliseerde voeding van +12V en -12V voorstellen. Dit om OPAMPS te kunnen voorzien van VCC+ en VCC-

1x Trafo 230V/2x12V (75mA)
4x 1N4001 Diodes (1A max)
4x 330nF condensator ontkoppeling
1x L7912CV Spanningsregelaar
1x L7812CV Spanningsregelaar.
2x Elco 470uF (wil deze nog vervangen door 2200uF)

Uiteraard komt het geheel nog op een printplaat te staan.! Heeft iemand nog tips hiervoor.

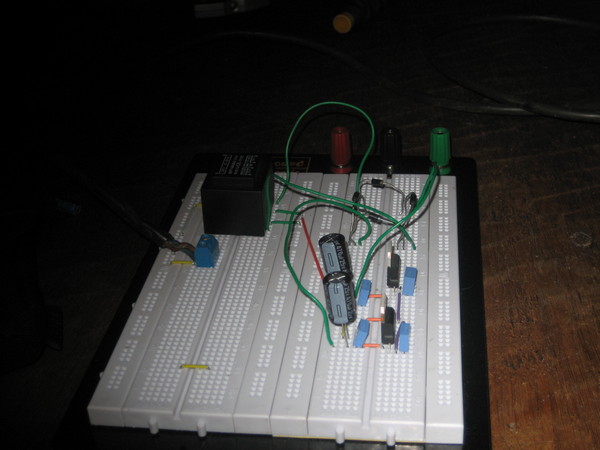

Ik zie daar een trafo op je breadbordje ? je hebt dus je 230V~ door je breadbord lopen. Beter om dit niet te doen !

Wat het ontwerpen van de printplaat betreft: zorg in ieder geval voor genoeg clearance/ruimte rondom je 230V~ aansluitingen. En heb je zelf de mogelijkheden om te etsen of te frezen ?

Een bruggelijkrichter is veel makkelijker dan 4 diodes.
http://nl.wikipedia.org/wiki/Bruggelijkrichter

Op 21 februari 2009 18:57:35 schreef T-baev:
Een bruggelijkrichter is veel makkelijker dan 4 diodes.
http://nl.wikipedia.org/wiki/Bruggelijkrichter

Ik citeer:

...Een bruggelijkrichter, ook Graetzschakeling genoemd, bestaat uit vier dioden...

Wat is er dan makkelijker aan?

Ikzelf vind het makkelijker om een bruggelijkrichter te gebruiken omdat die bestaat uit 1 "behuizing". Maar dat is misschien wel een beetje luiheid.

De opbouw opzich. Het is makkelijker om één brug te plaatsen dan vier losse diodes.
Maar nu maar weer Show your projects ?

Ik heb nog geen idee hoe het gaat uitwerken als ik zelf mijn printjes druk. Heb wel gelezen hoe het zou moeten met een fles gootsteen ontstopper en etsmiddel (Fe3Cl of Natriumsulfaat), maar ik laat me verrassen.

Ik wil mijn print-layouts afdrukken mbv Eagle, waarin ik ook les heb gehad. Ik kan ook printen laten drukken voor €0,05 per cm2. Maar vind het veel leuker om hetzelf te doen.

Ik citeer:

...Een bruggelijkrichter, ook Graetzschakeling genoemd, bestaat uit vier dioden...

Wat is er dan makkelijker aan?

Ik had toevallig nog een berg 1N4001 diodes liggen.!

[Bericht gewijzigd door Henry S. op zondag 22 februari 2009 00:05:12 (21%)

Op 21 februari 2009 18:50:01 schreef Stefanh001:
Uiteraard komt het geheel nog op een printplaat te staan.! Heeft iemand nog tips hiervoor.

stukkie gaatjes print heb ik ook gedaan

de eilandjes rond de 220 volt contacten even weghalen met een dremel ofzo.

Volgende keer toch maar voorboren voordat je een schroef in het MDF draait............
MDF splijt nu eenmaal, voorboren is een vereiste, anders gaat het mis.
Bobbels aan de buitenkant van de behuizing en de schroeven zullen minder vast zitten.

De timmerman is op vakantie, met groet, de TEKENAAR !

Volgende project: Toetsenbord maken? (of aansluiten)

8W voor SMD? Kom ik aan met m'n 80W..

Op 21 februari 2009 19:45:36 schreef Alexander Verbeek:
stukkie gaatjes print heb ik ook gedaan

Ook dat wordt gezien als dubbelposten, die boombox had je al eens laten zien. Dit is een show topic.

hmm.. interessant dat soldeerstationetje eb je daar een schema van? en met wat voor bout soldeer je?

Op 20 februari 2009 22:40:40 schreef chuckie:
Hier de print die ik gemaakt heb, let niet op de schoonheidsfoutjes, hij is geheel met de hand getekend en

heeeeel proper voor handwerk. en ik zie dat je ook een echte decon-dalo met zwarte inkt gebruikt hebt. bravo ! dat is 'de hand van de meester'

@kif . ik ook ... ik sta met een MT1500 en een WCSP80 ...

Klein projectje voor me werk. Ben sinds 1 dec jl. werkzaam voor de koninklijke bam groep als monteur elektro. Zit veel op bouwplaatsen, en wil graag in bezit zijn van een eigen radio.

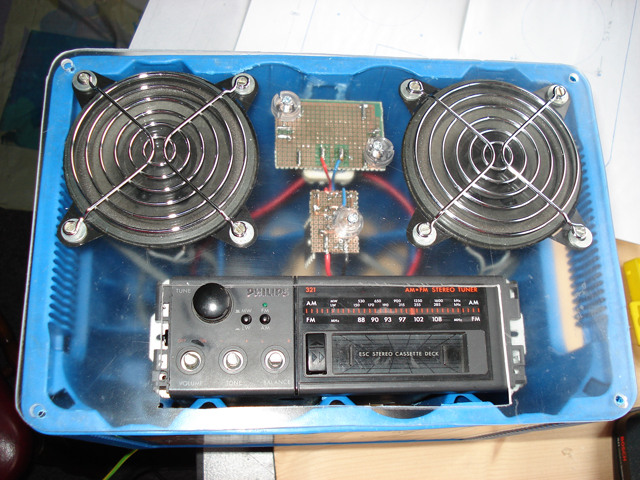

Voorkantje, alleen nog niet de definitieve. Zoals je kan zien is het gat voor de radio verschoven.

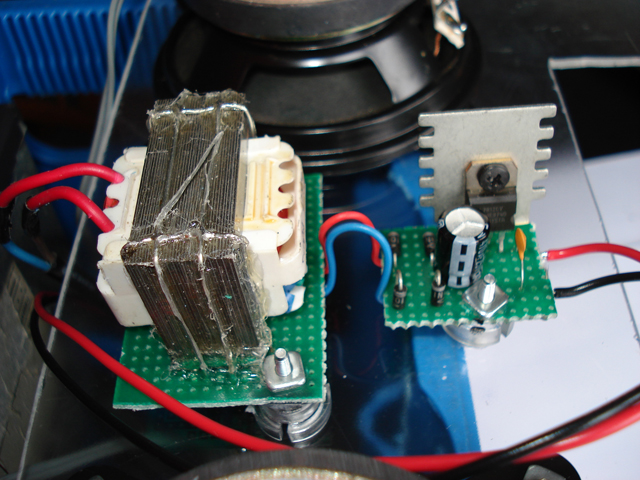

12V voedinkje. Heb er nog aan gedacht om er een accu in te stoppen. Echter wordt het geheel dan weer groter. Verder heb ik altijd een haspel binnen bereik. Dus overwogen om dit toch niet te doen.

Wat een leuk topic is dit, mooie projectjes allemaal.

Van mijn kant ook maar weer eens een bijdrage.

Het is een touchsensor zoals bijvoorbeeld de QT110, maar dan niet uitgevoerd met de QT110 maar met de "kleinste microcontroller te wereld" als je Microchip mag geloven, de PIC10F206.
Het is een dubbelzijdige printplaat van 15x15 mm.
Aan de ene kant zitten de componenten, de andere zijde dient als sensorvlak.

Ik heb er nog geen bestemming voor , maar het is de bedoeling dat hij achter een half doorschijnende kunststof frontplaat geplaatst kan worden.
Op de frontplaat is een 'toets' getekend. Als je de 'toets' aanraakt gaat de led die op de print zit de toets verlichten en wordt een signaaltje gegeven.

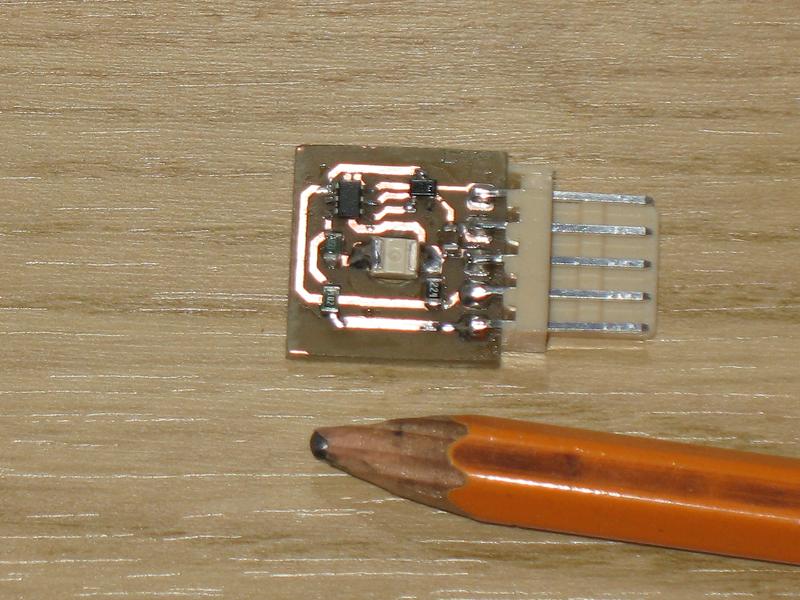

Links boven zie je de 6-potige sot23 pic, in het midden de led.

http://www.uploadarchief.net/files/download/touchsensor3.jpg

De andere kant van de print:

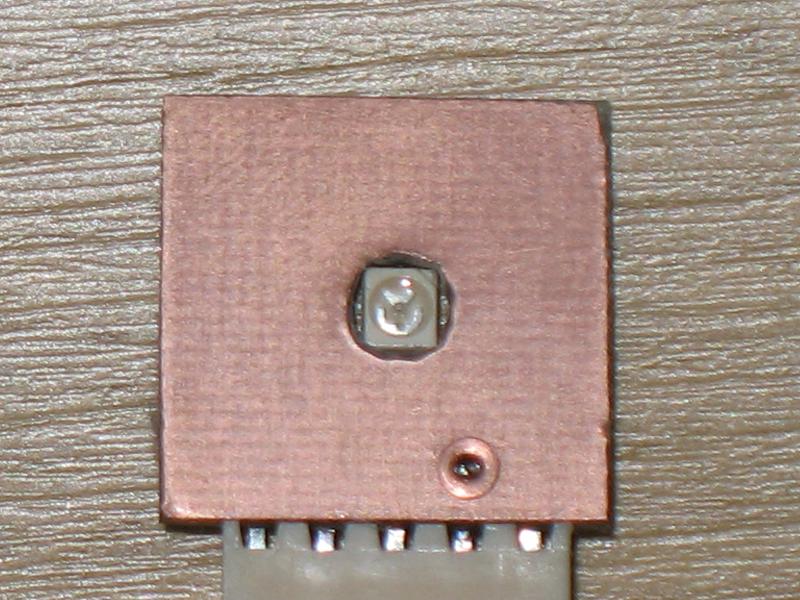

Als je dit sensorvlak met je vinger tot op 3mm nadert, gaat de led aan.

http://www.uploadarchief.net/files/download/touchsensor4.jpg
