WOUW erg netjes Ritmeester.
Je kan je beschrijving ook aan leveren als artikel. Dan kunnen ze hem in de artikelen rubriek plaatsen.
Nou ik ben wel benieuwd hoe je die soldeermasker maakt en hoe je die print verguld hebt. Daarnaast wil ik wel eens weten hoe je die boorgaten zo goed hebt gecentreerd.
Op 22 januari 2013 22:09:51 schreef vincent1971:
Nou ik ben wel benieuwd hoe je die soldeermasker maakt en hoe je die print verguld hebt. Daarnaast wil ik wel eens weten hoe je die boorgaten zo goed hebt gecentreerd.
Zoals ik al zei, dat soldeermasker doe ik op deze manier:
https://www.youtube.com/watch?v=B0Syj4awcc8
De print is niet verguld, zoveel geld heb ik niet Je ziet gewoon het koper van de printplaat op de eilandjes.
Het boren gaat met een Proxxon Industrieboorslijper IBS en een Proxxon boorstandaard Mb 140. Op de boorstandaard zit een aanslag, deze stel je in en je schuift de printplaat langs deze aanslag en boort. Ik heb wel een "hoofdloep" op tijdens het boren.
(Natuurlijk werkt dit alleen maar als je voor het belichten de layout goed haaks uitlijnt op de printplaat.)
In Eagle draai ik de dril-aid.ulp op het laatst. Deze zorgt ervoor dat alle gaatjes centergaatjes worden. Ik stel deze meestal in op 0.5mm
Als je dan goed en voorzichtig boort voel je dat de printplaat door het boortje precies op de juiste plek gaat liggen en dan kun je boren.
maar, eh, wat doet het?
hetis wel echt heel netjes! ik heb zelf niet het geduld om printjes te maken, laat staan ook nog zo'n groene coating erop....
[Bericht gewijzigd door The Engineer op woensdag 23 januari 2013 11:53:46 (11%)
Op 23 januari 2013 11:53:12 schreef The Engineer:
maar, eh, wat doet het?
Ik heb vorig jaar een een 4 kanaals high power led flitser (HPLF)gemaakt om te zorgen dat als mij wat gebeurd met de auto (kom nogal veel in het buitenland) dat ik dan zichtbaar ben op de autobaan (vluchtstrook) Het is mij nog nooit overkomen dat mijn auto mij in de steek liet, maar er is altijd een eerste keer Ik heb genoeg gezien onderweg en wil daarom dat ik zichtbaar ben tijdens een pechgeval. Deze schakeling doet wat die moet doen en daarom verkoop ik deze ook voor de doe-het-zelvers omdat deze schakeling overal voor gebruikt kan worden. (je moet wat als je een partij printplaatjes ontvangt van seeedstudio )
Deze schakeling is een "te ver doorgeschoten" versie van de HPLF. Gewoon mooi om te maken
Deze schakeling kent zes verschillende led flits patterns die per switch oproepbaar zijn. Ik heb ook een versie geprogrammeerd waarbij één switch deze patterns in volgorde oproept.
De schakeling kan rustig 3A aan voor het per kanaal schakelen van leds, maar zover zal het wel niet komen. (4 maal 3W leds per kanaal bij 12V is nog altijd ±750mAh)
Deze overdreven versie van de HPLF beschikt over een LCD scherm waarop alle patterns en meldingen zichtbaar zijn. Ook beschikt deze over een buzzer die een signaal van 100ms laat afgaan bij het kiezen van het volgende pattern. (thanks forum, bc547)
Dit is puur hobbywerk omdat ik graag dingen wil leren, begrijpen en programmeren.
Onderstaande foto geeft de basisschakeling weer toen ik deze opbouwde op het breadboard.
Korte previeuw:
het project laat zich wel raden
nu nog de trafo wikkelen, 1.2V 400mA met middenaftakking kun je niet om de hoek kopen. daarom heb ik besloten maar weer eens zelf te gaan wikkelen, dan wikkel ik alles voor de 5V logica, B+ en filament op een enkele trafo. scheelt weer ijzer. het kastje heb ik ook gefabriceerd, uit aluminium en hardhout. dat hout ga ik nog lakken. ik zit alleen nog te twijfelen of ik mijn nieuw opgedane C kennis ga oefenen of weer lekker in PicBasic ga pielen. C heeft zo zijn voordelen...
Sjieke timer voor een film bom
de buizen zijn uit rusland, ik wacht nog op uranium uit pakistan en een krytron van obscure bron.
Op 24 januari 2013 20:28:35 schreef The Engineer:
de buizen zijn uit rusland, ik wacht nog op uranium uit pakistan en een kryton van obscure bron.
Haha, ik heb hier doosje met "verse" uranium uit Noord Korea liggen. Dit gaan ze de komende week gebruiken voor een nieuwe proef. Really hot stuff !
Voor krytons kun je wel high-speed XEROX office copiers slopen...http://www.electricstuff.co.uk/sparkgaps.html
[Bericht gewijzigd door Tidak Ada op donderdag 24 januari 2013 23:11:38 (11%)
Heren, rustig met uw antwoorden voordat dit op slot gaat !
Het was slechts een grapje !
Was eveneens een grapje
Ik denk dat er hier niet veel mensen weten wat een kryton is
OT
P.S. :
Wat betreffende je fosforpoeder ?
/OT
Poging om de brute efficiëntie en lage prijs v/e LCD klokje ongedaan te maken.
Zelf niet zoveel behoefte om zo'n ding te hebben staan, maar is leuk spul om te zien & mee te knutselen idd.
Zo eindelijke mijn project is af, duurt even, verhuizing, nieuw werk, afstuderen(werktuigbouwkunde).
single-ended-triode buizenversterker met ECC83 voorversterker en 2 x EL84 eindversterkerbuizen, voeding EZ81.
het prototype:
http://www.youtube.com/watch?v=_bVXO3KEizg&list=HL1359285219
het bijna eindresultaat:
http://www.youtube.com/watch?v=rL7JqUy8Nhk&list=HL1359285219
eindresultaat:
de verplichte onderkant:
De bron en inspiratie:
http://bygselvhifi.dk/audio/single-ended-triode-amplifier-with-el84/#!…
Heren nog bedankt voor de hulp in het topic.
Op 21 januari 2013 09:37:33 schreef mr.stijntje:
@Nieko, is dat op Avans 's-Hertogenbosch? Daar heb ik ook dat vak gehad en er staat ook zo'n etsbak die je beschrijft. Oh, en ik heb voor dat vak ook een labvoeding gemaakt.[...]
Klopt. Het was wel grappig, alle leraren keken even naar t bestuckte bordje als ik er mee bezig was
Ik wilde jullie mijn binair horloge project laten zien:
http://youtu.be/8XyRP0cHWaI
Even op een rijtje:
- 11 LEDs gecharlieplexed op 2x 3 I/O pinnen (6 LEDs per 3 I/O lijnen, 1 LED niet geplaatst)
- Zo low power mogelijk (900 nA in stand-by)
- 14-pin value line MSP430
- horloge kristal gestuurd (32768Hz)
- twee buttons (waarvan er één op de reset lijn is aangesloten)
- ruim onder 2kB code (1.6kB)
De "scherm refresh rate" is 512Hz, wat de "pixel refresh rate" 85Hz maakt, een comfortabele verversingssnelheid voor de ogen.
De watchdog timer wordt gebruikt als minuten teller (2 seconder interval in hardware, 30 iteraties met software), gestuurd vanuit het kristal, ik kan tot low power mode 3 (op de schaal active, 0, 1, 2 ,3, 4) waar ik met 900 nanoAmperes toe kan.
Tijdens het weergeven van de tijd draai ik in low power mode 1 waar ik 512 keer per seconde uit ontwaak om het LED scherm te verversen.
De reset lijn wordt hergebruikt als input voor één van mijn twee knoppen, waardoor ik de reset interrupr kan gebruiken als een robuuste ingang dankzij een paar fraaie software trucks.
Ik gebruik de reset als ingang voor een knop omdat ik door mijn I/O lijnen heen was (10 beschikbaar: 6 voor het scherm, 1 voor een knop, 2 voor het kristal en 1 voor een toekomstige tweeter)
Ik ben ook bezig een PCB te ontwerpen. Met een knoopcel batterij heb ik nu alles op 11x39mm zitten, ik doel op 20x20mm.
Moderator
900nA is nog niet zo slecht, er van uitgaande dat het gemiddelde kwartshorloge tussen de 1 en de 4 µA trekt. Nou staan die natuurlijk wel continue de tijd aan te geven, maar toch.
Golden Member
@Ritmeester,
Waar haal je dat soldeermaskerlaminaat (3* wordfeutwaarde) spul eigenlijk ?
Op 28 januari 2013 11:07:19 schreef bprosman:
@Ritmeester,Waar haal je dat soldeermaskerlaminaat (3* wordfeutwaarde) spul eigenlijk ?
Bekijk het filmpje (instructie) en klik onder het filmpje op "meer weergeven"
https://www.youtube.com/watch?v=B0Syj4awcc8
Special Member

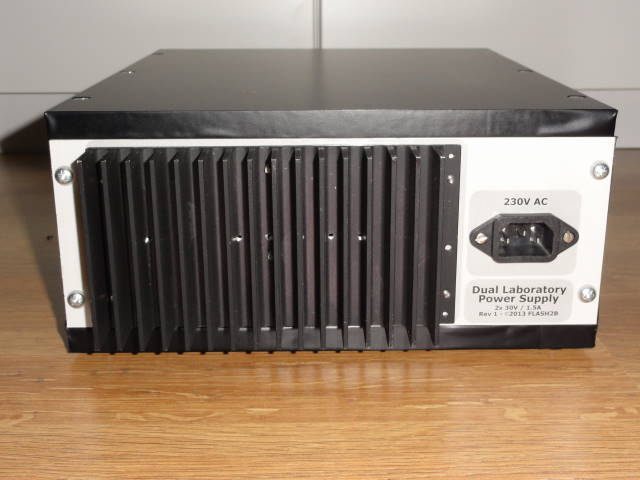

Hij is eindelijk klaar, mijn dubbele CO Labvoeding met digitale spanning,stroom en temperatuur uitlezing.

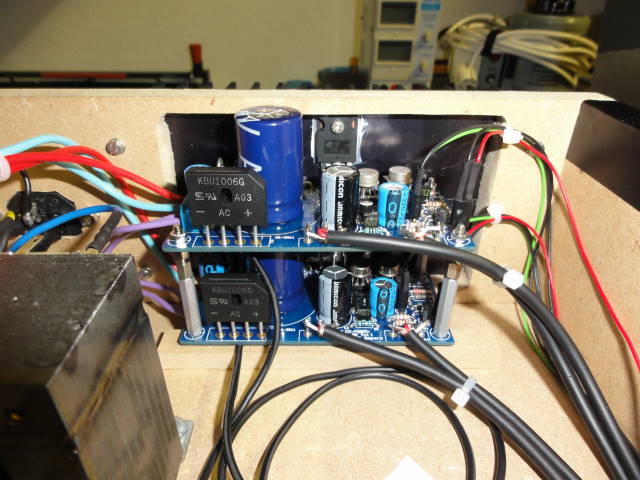

Ik had 2 printen van [CO Labvoeding] Opbouwvragen en correcties gekocht in 2011. Hierna heb ik de digitale uitlezing erbij gemaakt. Vervolgens heb ik het geheel in een zelfgemaakte kast gebouwd zoals mijn Active Load.

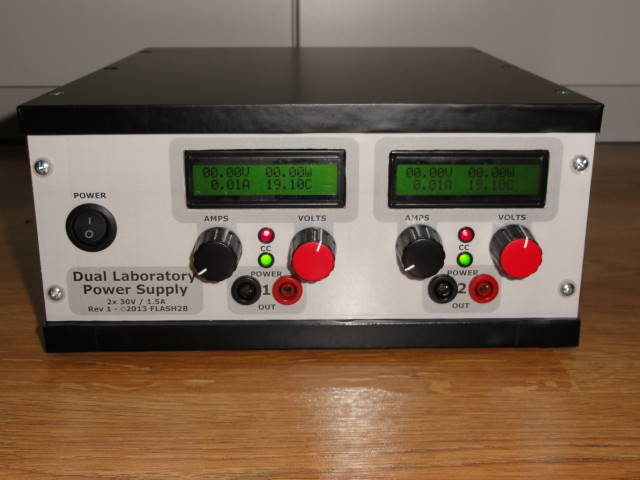

Hier is het resultaat:
Omdat ik tijdens de ontwikkeling van de digitale uitlezing gebruik had gemaakt van een shunt en spanning simulator die die 30V en 15mA simuleerde ipv. 30V 1.5A, is er een klein afronding bug in mijn firmware. Ook zit de folie nog op de displays en moet de current sense kabel inter nog netter worden vastgezet.
Ik ga eerst de voeding aan de tand voelen voor die uiteindelijk helemaal dicht gaat. Mijn Active Load heeft zijn dienst al bewezen.
Ik hoop dat jullie hem mooi vinden.
Dat ziet er een mooie en nette voeding uit!!!
Special Member
Strak dingetje, daar is niets mis mee.
Dat zwarte; is dat bekleed met iets, of is dat gewoon zwart gespoten.
Als ik mag afgaan op de middenste foto, zou ik zeggen dat het met zwarte zelfklevende folie beplakt is.
Hoe dan ook, het ziet er allemaal netjes uit!
Golden Member
Ziet er goed uit.
