Het is alweer een tijdje geleden, maar ik heb weer eens zitten hobbyen aan mijn laser projector.
Ik heb een LPT DAC ingebouwd en software die dit kan aansturen en shows in geprogrammeerd kunnen worden.
Hier de eerste door mij gecompileerde lasershow:
http://www.youtube.com/watch?v=mDNXSUz5TrY&list=UUZVxM1xMZ_omGZ1Z5…

Hij kan nu via LPT aangestuurd worden als ik de kabel aansluit of standalone door de muziek geactiveerd als de kabel niet aangesloten is. Tevens zit er nu een 45mW lasermodule in die ik zelf gebouwd heb.

Leuk gedaan, nu nog wat oefenen om echte figuren te maken.

Maak eens een paar foto's van het geheel, hoe heb je het gedaan met spiegeltjes of anders.

Op 26 februari 2013 17:33:46 schreef TheBasher:
Het is alweer een tijdje geleden, maar ik heb weer eens zitten hobbyen aan mijn laser projector.
Ik heb een LPT DAC ingebouwd en software die dit kan aansturen en shows in geprogrammeerd kunnen worden.
Hier de eerste door mij gecompileerde lasershow:
http://www.youtube.com/watch?v=mDNXSUz5TrY&list=UUZVxM1xMZ_omGZ1Z5…

Hij kan nu via LPT aangestuurd worden als ik de kabel aansluit of standalone door de muziek geactiveerd als de kabel niet aangesloten is. Tevens zit er nu een 45mW lasermodule in die ik zelf gebouwd heb.

zelf gemaakte galvo's?

Wij zijn voor PWS ook bezig geweest om een blikverzamelrobot te maken,

helaas is het ons niet geluk tom het op tijd af te hebben, maar hier is wel het idee te zien, het probleem was dat de motoren niet sterk genoeg waren om de robot vooruit te laten komen, maar we gaane r nog een smee bezig om het af te maken, als het af is zullen er ook meer specs en info komen, nu eerst een plaatje:

We hebben de robot inlcusief vertraging voor motoren en de printplaten voor de elektronica helemaal zelf gemaakt.

In ieder geval een mooi punt voor het uiterlijk.
Die wielen en rupsband is van die robby robot van Conrad?
Je had waarschijnlijk beter kant en klare vertraagde motoren kunnen nemen ja

Bedankt!

Ja klopt, dat zijn de rupsbanden van Conrad.

Ja dat was beter geweest, de vertragingen liepen ook niet aan beide kanten even soepel. Maar we hebben nu motortjes met een vertraging gekregen van iemand en we gaan het daarmee nog eens proberen. Het was beter geweest om gewoon het RP5 onderstel bij conrad te kopen voor 40 euro oid, maar wij hadden verwacht dat zelf bouwen goedkoper zou zijn....... Dat viel uiteindelijk een beetje tegen

Maar we gaan proberen om hem werkend te krijgen.

@Arjan Swets: Nee galvo's heb ik gekocht, de rest wel zelf gebouwd.

Heb de oude posts eens opgezocht voor jullie voor wat beeld materiaal.

http://www.circuitsonline.net/forum/view/message/1417116#1417116

http://www.circuitsonline.net/forum/view/message/1422950#1422950

aha... ik heb nog steeds een paar halve zelfbouw galvo's liggen...
binnenkort ook weer eens op pakken...

[Bericht gewijzigd door Henry S. op zondag 3 maart 2013 16:07:32 (66%)

Op school zijn wij bezig geweest met een project om olympische topsporters beter te helpen presteren. Wij moesten daarvoor een aanloop snelheidsmeting doen voor het Pegasus paard. Uiteraard kan het systeem ook voor andere dingen gebruikt worden.

Dit hebben wij gerealiseerd middels 2 IR lichtsluisjes die vlak naast elkaar staan en naast de baan. Zodra de sporter er langs rent wordt er een timer gestart en gestopt zodra de 2de bundel wordt onderbroken. Daardoor kunnen wij de snelheid uitrekenen omdat de afstand tussen de sluisjes altijd hetzelfde is.

Het leuke is dat er ook nog feedback op zit middels een draadloze indicator die een kleur wordt (rood = te langzaam, groen = goed of binnen de marge, blauw = te hard). Dat betekend dat er dus een ideale snelheid ingesteld kan worden en de +/- marge kan ook ingesteld worden.
De indicator beschikt over een Li-Ion accu en een laad systeem en beveiliging.
Er is alleen nog 1 probleem, de indicator heeft een heel slecht bereik en wij hebben dit probleem helaas niet kunnen tackelen.

De 3 kastjes (L->R IR zender, hoofdmodule/ontvanger, indicator)

De opstelling:

Close-up hoofdmodule:

om olympische topsporters beter te helpen presteren

Tiens, heb je elektronica verwisseld voor chemie?

de indicator heeft een heel slecht bereik en wij hebben dit probleem helaas niet kunnen tackelen

Zo op het oog gebruik je standaard-spul - geen zelfbouw HF-toestanden, dus. Dat betekent nog niet, dat het "zomaar" werkt. Fouten opsporen is vaak heel wat moeilijker dan iets ontwerpen...

Zo! het klokje is nu eindelijk af. jullie hebben er waarschijnlijk al veel problemen van gehoord, maar hij is nu echt voltooid:

Voorkant, Binnenkant, Knopjes, Zijkant, Onderkant.

Er zit een 18F2550 in die de displays aanstuurt via 4026 IC's. de 50Hz haal ik van het lichtnet. Voor de gloeidraad heb ik 1,2V met middenaftakking op de trafo gewikkeld, naast de voedingswikkelingen die er al waren.

Een foto van de onderkant van het printje is niet zo bijzonder. erg netjes is het niet maar ook niet te rommelig- en het zou heel veel werk zijn om de print eruit te halen. daar had ik wel wat beter over na kunnen denken bij het maken van het kastje, maar ach het werkt!

Next: 2x15W met 2E26 buizen. daar ga ik op rosmalen onderdelen voor zoeken

Mooi gemaakt hoor. Die schroefjes aan de zijkant, die zou je kunnen verzinken in het hout. Of een imbus boutje nemen met een bolle kop.

Zie hier:
http://www.techwinkel.nl/Inbus/Inbusbout%20lage%20bolkop/RVS/Inbusbout…

En je snoer onder, kan je die niet door zo'n rubber thule halen, is misschien beter en veiliger voor je snoer.

Ik heb eigenlijk nog helemaal niet nagedacht over een bole kop voor die schroeven, is zeker een goede!

het alminium rooster is gladgeveild en de snoer kan er ook niet langs schuren. die zit nu vastgeklemd onder een stukje aluminium. het is denk ik ook een kwestie van luiheid. het project was al bijna helemaal af, en nu moest ik wachten om daar de stad te kunnen, en dan maar hopen dat ze het hebben... ach, ik ben tevreden. maar die bolle schroeven kan ik zeker binnenkort nog doen!

Ik denk dat die schroeven het helemaal af maken.

Lenskop is nóg mooier !!

Vandaag een 50MHz Frequency Counter op basis van een PIC 16F628A gemaakt. Hier ontwerp is van Wolfgang "Wolf" Büscher, DL4YHF. Ik had deze al eerder gemaakt in de 4 digit versie, maar nu heb ik de 5 digit versie gemaakt. Het is echt een mooi ontwerp met goede firmware en duidelijke documentatie.

Ik gebruik 4 extra PNP transistoren om de CC's van de displays aan te sturen omdat ik geen HR displays gebruik.

Ik heb de printjes dubbel-deks gemaakt waarbij de display print van de PIC print losneembaar is.

Uiteindelijk word deze counter ingebouwd bij een ander project waar ik mee bezig ben.

Je ziet regelmatig CO topics over VU-meters. Het gaat dan meestal om een analoge meter met transistortrapje of de LED-bar uitvoering met LM3915. Terwijl de buizenaudioboys meestal een indicatie met een EM84 o.i.d. willen.

Ik had al een tijdje een oude Philips VU-meter liggen en wilde die toepassen op een microfoon (buizen)pre-amp voor mijn AM zender. Ik stel de zaak dan zo in dat 0 VU overeenkomt met 100% modulatie. Aansturing moest met een buisje gebeuren.

De originele VU meter is een weekijzermeter, direct aangesloten op de 600 Ohm uitgang van b.v. een mengpaneel. De specificatie geeft aan dat 0 VU overeenkomt met 1mW over 600Ohm (een spanning van 0,775V_RMS). Een weekijzermeter kan zowel AC als DC meten.

Mijn Philips meter is een draaispoelmeter en die werkt alleen met gelijkstroom, er is dus een diode nodig. De EABC80 buis blijkt zeer geschikt voor een VU-meter omdat het buisje zowel kan versterken als gelijkrichten. Het bevat een triode met drie ingebouwde diodes, waarvan één met aparte kathode. De buis wordt normaal gebruikt als AM/FM detector/pre-amp en is in vrijwel elke oude radio met AM + FM ontvangst te vinden.

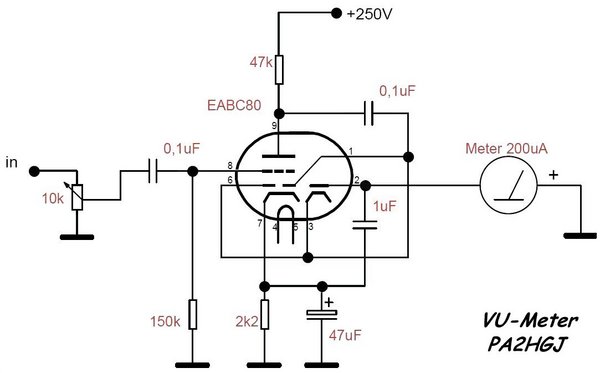

Het schema is eenvoudig. Een triode voor versterking en daarachter een top-top gelijkrichter (spanningsverdubbeling) met twee diodes. De ene diode bestaat uit parallelschakeling van diodeplaatjes aan pen 1 en 6 en de kathode aan pen 7. De andere diode (pen 1 en 2) is apart uitgevoerd en kan dus reverse aangesloten worden. Omdat kathode (pen 7) vastligt komt er een negatieve gelijkspanning uit, de + van de meter moet dus aan massa liggen. De C van 1uF dempt de meter een beetje en kan evt. worden weglaten, of vergroot als de gebruikte meter nog teveel "zwiept".

Afregelen is simpel. Sluit een LF generator met 600 Ohm uitgang aan op de potmeter. Stel de generator in op een U_uit van 0.775V en regel de potmeter tot de meter 0 VU aangeeft. Je kunt de meter direct parallel aan een luidspreker zetten en door de C van 47uF weg te laten wordt de versterking van de triode nog wat minder.

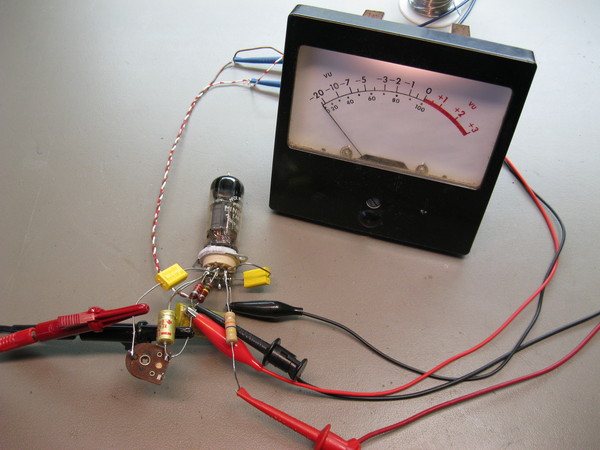

Ik ga de meter inbouwen in een bestaande pre-amp, hier een foto van de proefopstelling en een ook een kort filmpje.

Ik heb me de laatste weken geamuseerd om een berg ledtubes om te bouwen. Vroeger moest je ze aansluiten op een "dom" controllertje dat enkel wat lelijke looplichtjes kon produceren.

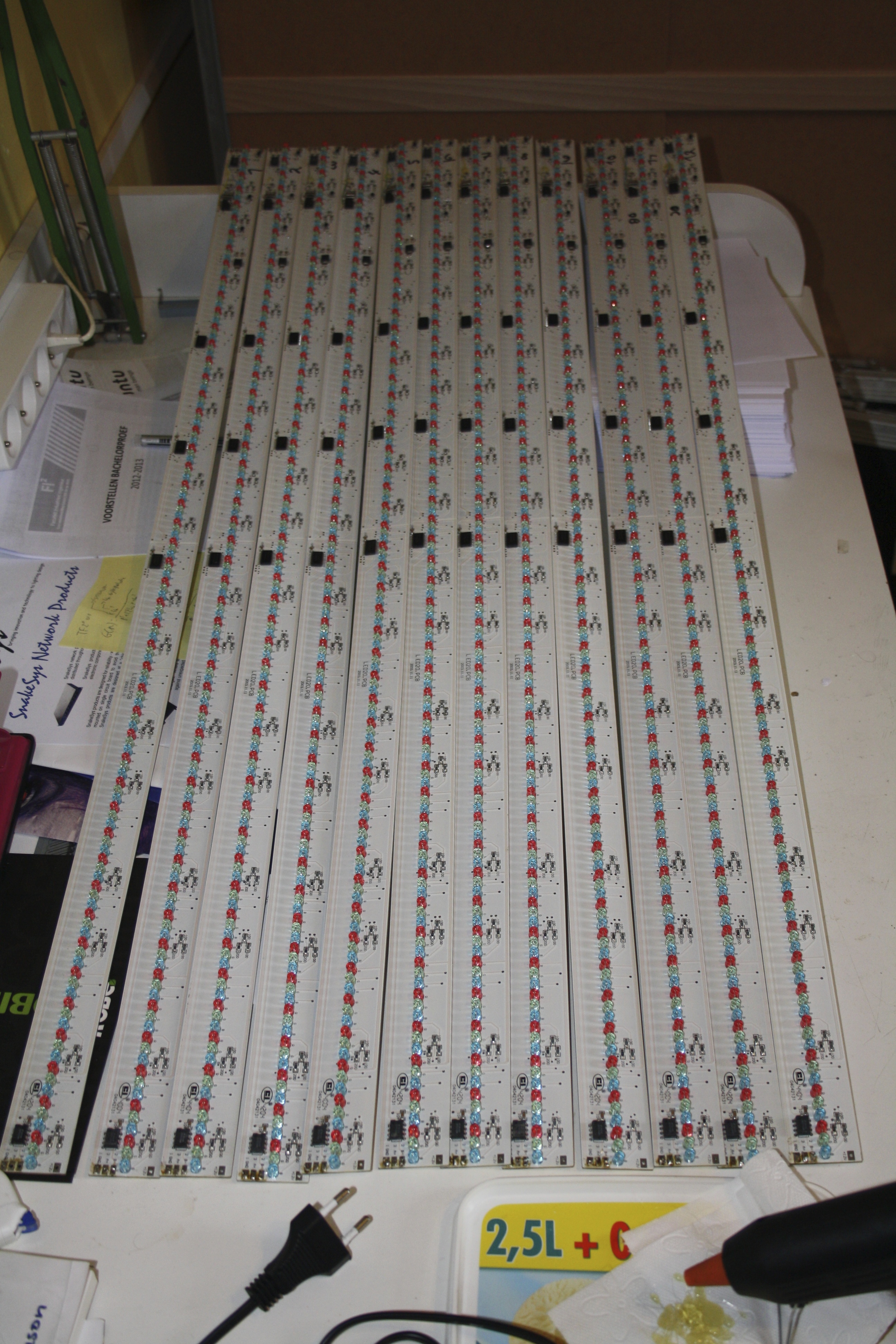

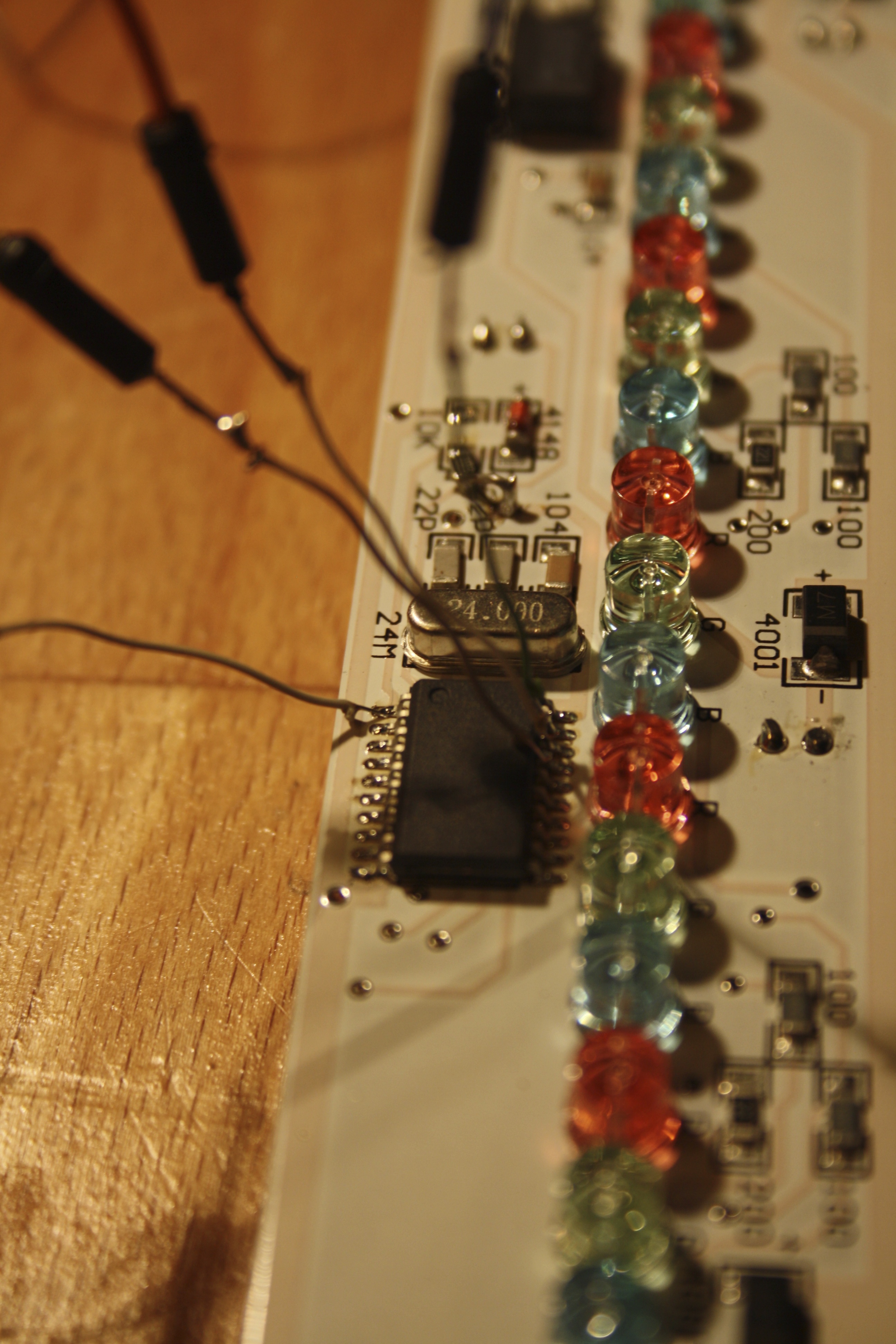

Ik heb nu bij alle tubes de processor vervangen door een AtTiny4313 en ze voorzien van XLR connectoren. Nu kan ik ze allemaal apart aansturen via DMX, waarbij ik elk segment (8 segmenten per tube) apart kan bedienen (dimmen, kleur kiezen...)
Instellen van DMX adres via RDM.

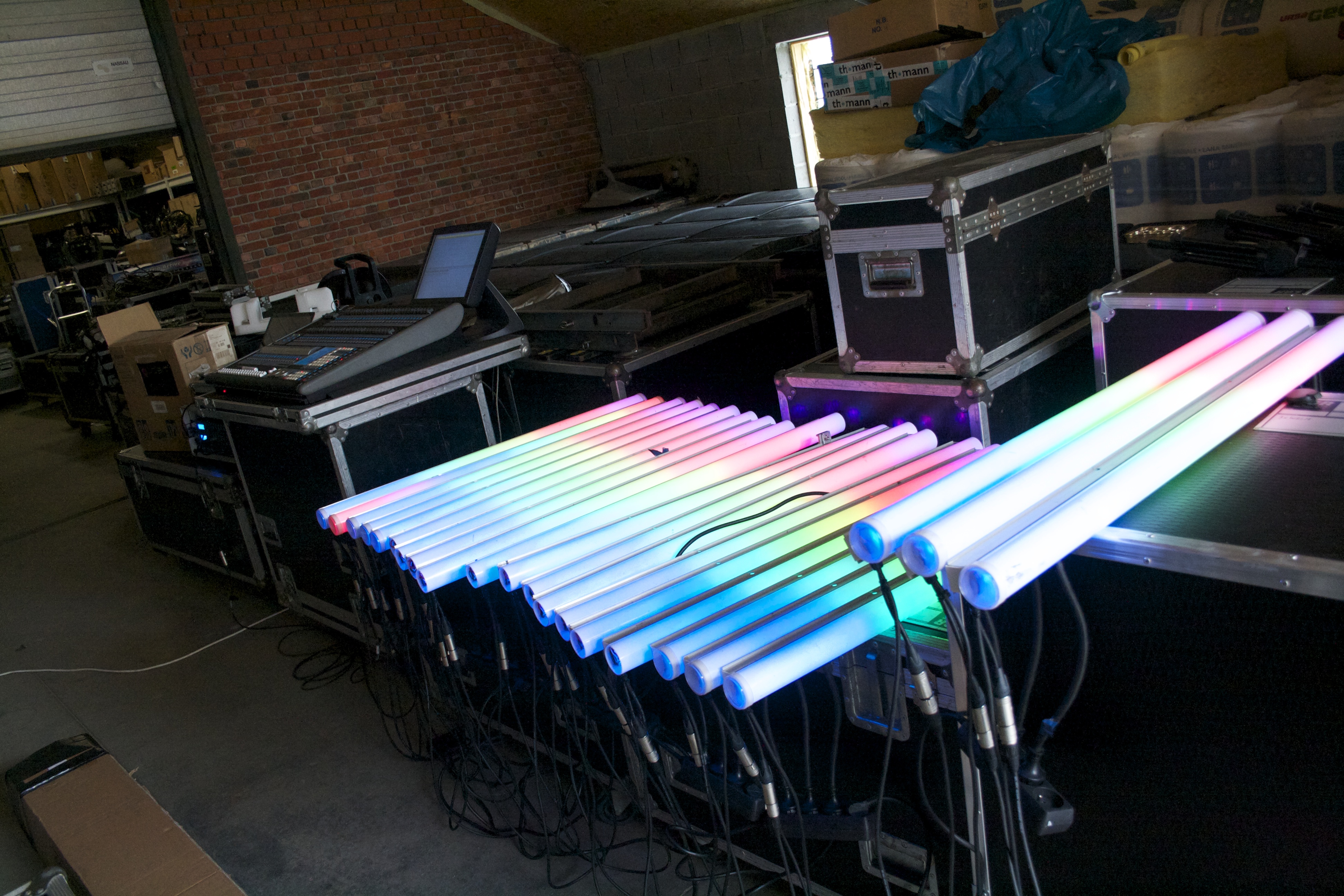

Het resultaat:

Ik mis een filmpje Stijn. ....

Wow, schimanski, mooi! leuk gebruik van zo'n buis, toch weer een compleet andere aanpak dan de genoemde standaarden

Op 10 maart 2013 19:07:47 schreef Roches:
Ik mis een filmpje Stijn. ....

Mijn camera kan spijtig genoeg niet filmen...

Hi Schimanski,

Leuk projectje, je hebt een echte "wapper meter" gemaakt VU dus.
Probeer een de 1uF C wat te vergroten, heb geen idee of de buis de stroom hiervoor kan leveren, dit om wat demping aan te brengen in de uitslag.

Je kan het natuurlijk ook zo laten omdat het imposant is

Uhm wat voor AM zender eigenlijk, vertel dat deze oude mg piraat eens...

Gegroet,
Blackdog

hmm, die led buizen liggen op t werk ook nog een stel met dmx controller erbij, miss ritsel ik die nog wel met de zolder opruiming binnenkort

Op 10 maart 2013 20:41:38 schreef testman:
hmm, die led buizen liggen op t werk ook nog een stel met dmx controller erbij, miss ritsel ik die nog wel met de zolder opruiming binnenkort

Als je ze wil verkopen laat je maar iets weten

Twee snelle projectjes, niet hoogdravend maar wel handig.

Een "universele" 4 en 5 draads adapter voor weerstand en LCR meting. De knijpers komen uit de bekende loods via Kareltje, deze heb ik van RG179 voorzien zodat er een guard signal op kan. De lemo connector is voor de kelvinprobes. De draden zitten net achter de punt aan elkaar. Dat scheelt ongeveer 8 mOhm maar stukken beter dan gewone tweedraads probes. De lemo gaat ook gebruikt worden voor koppeling aan mijn LCR meter. De coax-banaankabels zijn guarded en voor naar een multi meter of brug. (en voor gebruik aan mijn calibrators.
Meer: http://www.pa4tim.nl/?p=4207

Verder een Audio dummy gemaakt omdat ik een 135W Fender Twin reverb gitaarversterker moest repareren wat dankzij de afregel adviezen van Blackdog prima gelukt is.

14 x 120 Ohm en 10W per weerstand. De luidsprekers waren 4 Ohm maar een meting liet zien dat ze 7 Ohm bij 1 kHz waren en 20 Ohm bij 20 kHz. Nijn Ohms met een klein reactief deel. Een Ohmse dummy laat een hogere versterking op hogen tonen zien dan werlelijk (en ook vies veel meer vermogen als je niet uitkijkt, maar beter dan een imitatie speaker die een totaal andere karakteristiek blijkt te hebben dan je echte speakers.
Meer: http://www.pa4tim.nl/?p=4202
