Schimanski

Golden Member

Hi, blackdog. Leuk toch zo'n wapper meter? Meer cap. kan voor de demping wel, maar dit is ook leuk.

Op 10 maart 2013 20:05:43 schreef blackdog:...Uhm wat voor AM zender eigenlijk, vertel dat deze oude mg piraat eens...

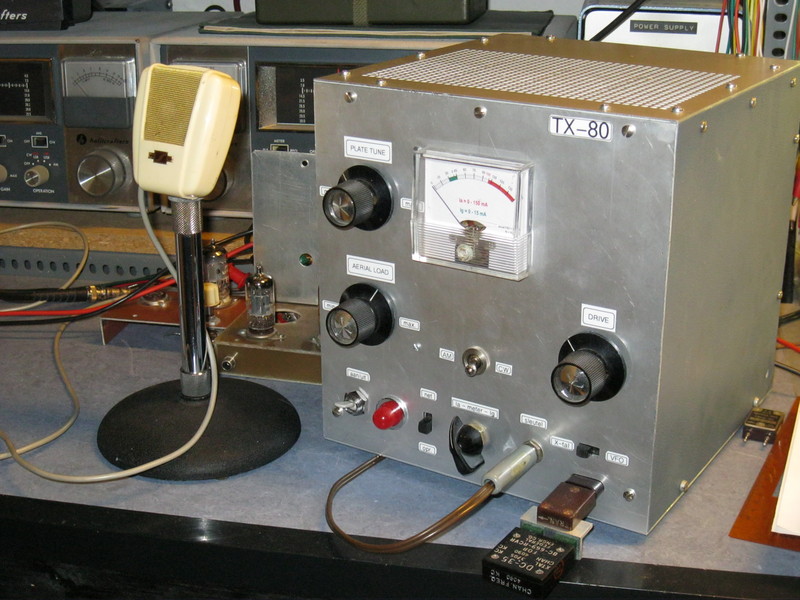

80 mtr. CW/AM zender met een 807 en sturing uit een 6AG7. Anodespanning 807 is 600V bij 100mA. In CW komt er dik 40W uit. Osc. kristalgestuurd maar er kan ook een VFO aan gekoppeld worden. Onderdrukking 2e harmonische is 40dB.
Kristal is momenteel zo'n BC669 stoeptegel op 3705kHz (heb ik even geleend van Hugo) foto's: voorkant, binnenkant

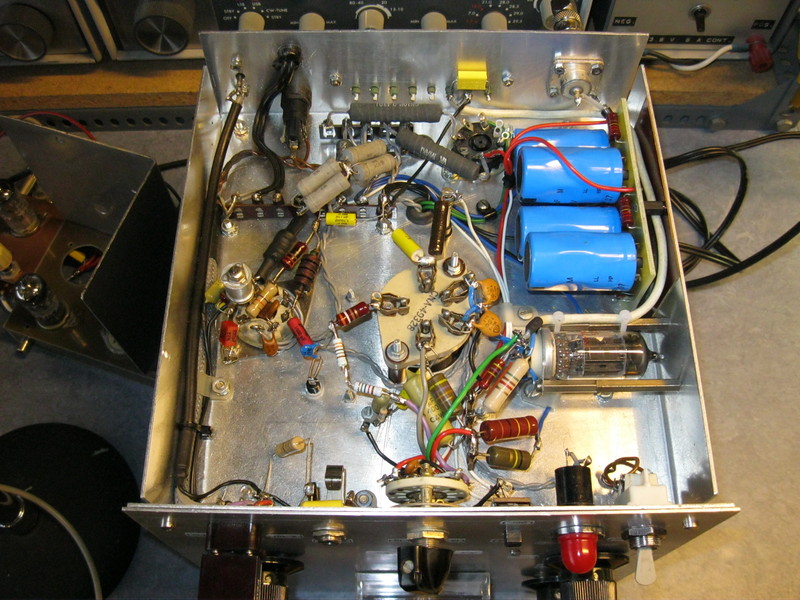

AM modulatie op het schermrooster met een clamp-tube (de ECC82 onder het chassis). De clamp-tube wordt gestuurd uit een microfoonversterker met EF86 en ECC82. Ik kan hiermee bijna 100% moduleren. In theorie heb je hiermee in AM 10W carrier (halve schermroosterspanning) in de praktijk regel ik de drive zo dat er 50mA anodestroom loopt en heb dan zo'n 15W carrier. Bij 60% modulatie geeft dat 40W PEP. foto: onderkant

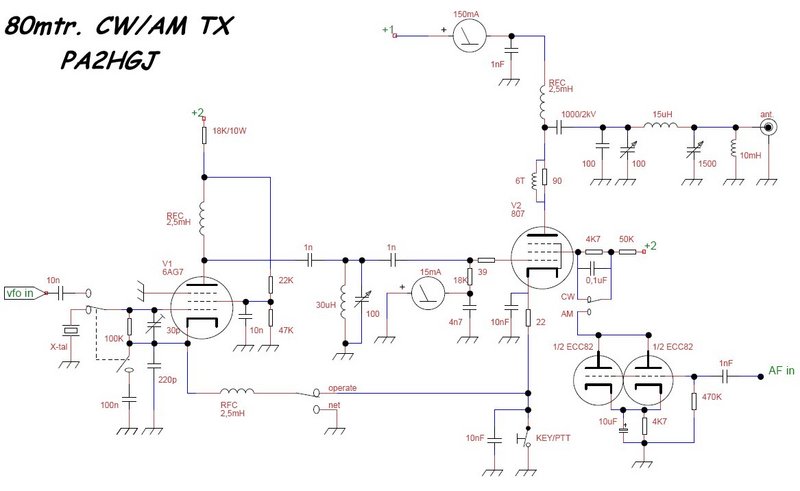

Schema. De ECC staat met beide helften parallel. Een eventueel VFO mag zowel 160mtr. (verdubbeling in stuurtrap) of direct 80mtr. zijn. Spanning +1 is 600V direct na de gelijkrichter, spanning +2 wordt afgenomen na een filter met 2x50uF en 10H smoorspoel.

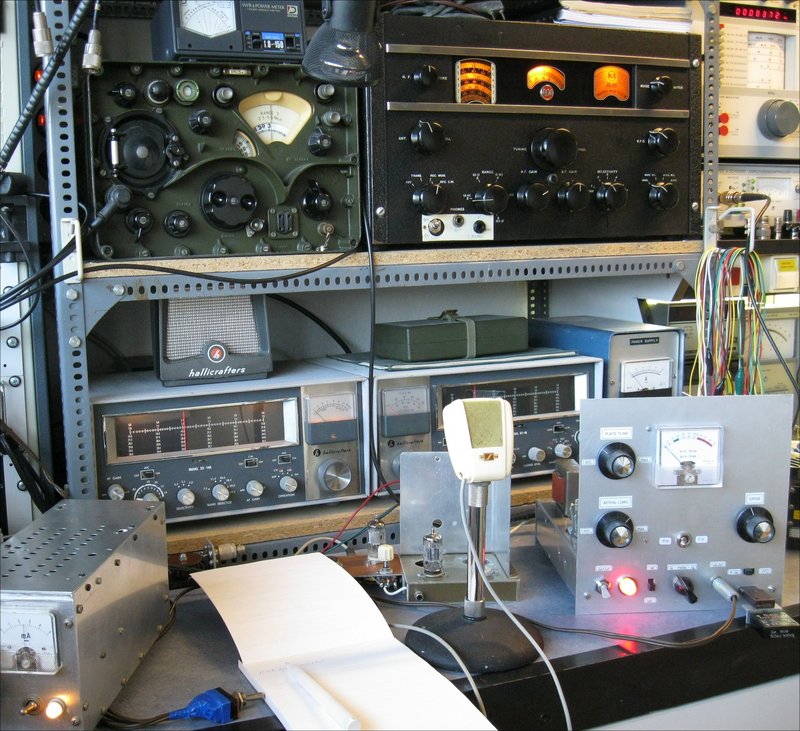

Ik maak hiermee QSO'tjes in o.a. het SRS-net op 3705kHz zondagochtend, als ontvanger gebruik ik de AR88. Rapporten zijn prima, modulatie van deze zender klinkt uitstekend. In CW kun je er heel Europa mee werken. Foto: shack

Ik zit er steeds nog aan te sleutelen, wil b.v. de clamp-tube ook nog gaan gebruiken als beveiliging bij wegvallen sturing.

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
Lambiek

Special Member

Doet me denken aan de oude radio's van vroeger, het blijft mooi dat buizen spul. :)

Als je haar maar goed zit, GROETEN LAMBIEK.

Die links op de plank, is dat die oude Lancaster zender?
Mooi radiohoekje Mans.

Schimanski

Golden Member

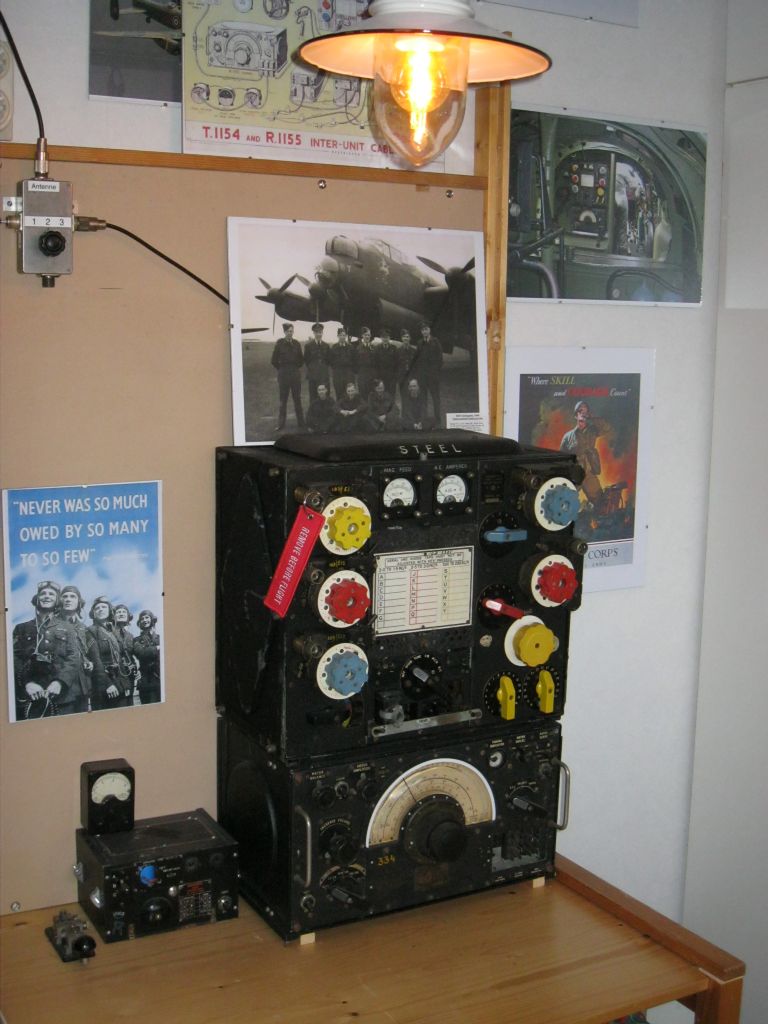

Nee, links is een R-209 ontvanger, de Lancaster set zie je hieronder. Hij is nog niet operationeel opgesteld, maar werkt ondertussen wel.

http://www.uploadarchief.net/files/download/lanc-set.jpg

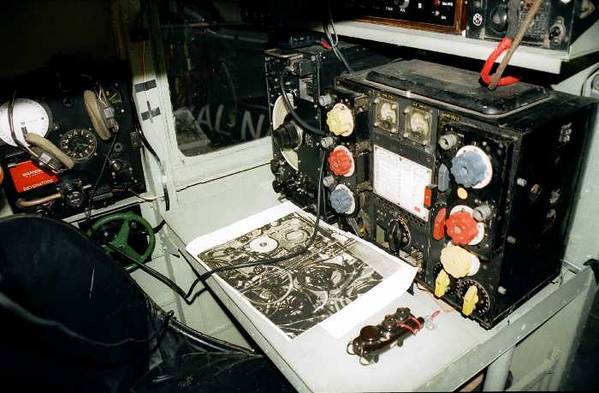

In het echt zag het er zo uit. In de Halifax werdt de set ook gebruikt, alleen stond bij gebrek aan ruimte de ontvanger daar op zijn kant.

[Bericht gewijzigd door Schimanski op 13 maart 2013 17:52:14 (12%)

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
fred101

Golden Member

Hé, die heb ik wel eens eerder gezien ;-)
Gaaf label heb je gevonden.

[Bericht gewijzigd door fred101 op 11 maart 2013 17:27:15 (26%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Schimanski

Golden Member

Hé, die heb ik wel eens eerder gezien ;-)

Nee, dit is niet die ik van jou gekregen heb. Dit mijn B-versie (een van de eerste, heeft b.v. nog niet de afdekplaten rond de knoppen) en gekartelde metalen knopjes op het click mechanisme. Deze heb ik mechanisch tot het laatste schroefje uit elkaar gehad.

[Bericht gewijzigd door Schimanski op 13 maart 2013 17:53:00 (13%)

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum

Ja, nu herken ik ze weer (uit een ander topic)
Wat een schitterende apparaten!!

Op 11 maart 2013 17:26:42 schreef fred101:
Hé, die heb ik wel eens eerder gezien ;-)
Gaaf label heb je gevonden.

Je bedoeld die "remove before flight"?
Ik heb er eentje aan mijn sleutelbos zitten, maar ik kan er misschien nog wel eentje voor je scoren.

Tidak Ada

Golden Member

Die 'Remove Before Flight' linten zijn via eBay Duitsland verkrijgbaar (geweest?).

't Blijft gaaf, die ouwe dumprtroep. Doet me aan Radio Labor (Gedempte Burgwal) denken ;(
Nu ook elders. Let op: Grote prijsverschillen !

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Niet echt volledig mijn project maar mijn avr progger heeft een behuizing gekregen (of iets dat er op trekt :)).
http://i63.photobucket.com/albums/h148/fragme_dmc/electronics/projects/P1060628_800x600.jpg
Het aangeduide deel wou ik nog uit Dremelen maar niet gedaan, stekker blijft er toch meestal inzitten.
http://i63.photobucket.com/albums/h148/fragme_dmc/electronics/projects/P1060629_800x600.jpg
Hot glue, glues allot
http://i63.photobucket.com/albums/h148/fragme_dmc/electronics/projects/P1060630_800x600.jpg
Geen plastieken afstandbusjes ter beschikking
http://i63.photobucket.com/albums/h148/fragme_dmc/electronics/projects/P1060631_800x600.jpg
Ja onderkant is gekraakt :( dat soort plastiek is zeer hard en broos.

[Bericht gewijzigd door Damic op 12 maart 2013 23:36:14 (13%)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

He toevallig die van mij laatst ook maar eens ingepakt :)

Flatcable kan ik in en uitschuiven, tot zo'n 30 cm.

https://lh6.googleusercontent.com/-esvaLETHg4M/UUAq5KAcO-I/AAAAAAAAAwg/_KBvH1Uncms/s887/2013-03-13+08.26.38.jpg

https://lh3.googleusercontent.com/-T5fmqkprjrc/UUAsfup_pVI/AAAAAAAAAxE/GSvLIZd50Cs/s887/2013-03-13+08.35.31.jpg

Behuizing kost maar 1,50 euro bij conrad.

[Bericht gewijzigd door Nburgmeijer op 13 maart 2013 08:37:39 (16%)

bprosman

Golden Member

De jongere generatie loopt veel te vaak zijn PIC achterna.

Die van significant: http://www.circuitsonline.net/forum/view/103710

edit: Hoewel het erop lijkt dat Damic een andere progger heeft, maar wel hetzelfde ZIF bordje.

edit2: geloof dat significant nog een nieuwe actie begonnen is voor alleen de ZIF-bordjes(zonder animo meen ik overigens)

edit3: Ik heb hem ook onder win7x64 draaien onder testmodus, dit is ook geen enkel probleem.

[Bericht gewijzigd door Nburgmeijer op 13 maart 2013 12:40:30 (14%)

Nope zelfde progger :D en werkend onder Win7 x64 in HID modus :)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

@Nburgmeijer,

Moet zeggen het is een ideale kastje. Vooral printjes. De print bevesting nokjes zijn groter dan bij andere kastjes. En het sluit goed.

http://imageshack.us/a/img209/264/img0001sj.jpg

Dit is een projectje van mij. Is een slakkenval. 2 draden komen eruit waar 20 volt opstaan. Die zitten opgewikkeld rond een golfplaatje en zitten in de tuin.

Lambiek

Special Member

En wat krijg je dan escargots, of worden ze verjaagt. :)

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 13 maart 2013 09:55:21 schreef Nburgmeijer:
edit3: Ik heb hem ook onder win7x64 draaien onder testmodus, dit is ook geen enkel probleem.

ha fail :) ik gewoon over USB zonder test modus, zie deze post: http://www.circuitsonline.net/forum/view/message/1486317#1486317

Voor de mesnen die zo'n zifje willen: http://www.circuitsonline.net/forum/view/111336

[Bericht gewijzigd door Damic op 13 maart 2013 15:42:13 (12%)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

ha fail?..... We zitten hier niet in je computerspelletjes te chatten he.
Testmodus is gewoon een manier om win7 ongesigneerde drivers te accepteren. Alleen oppassen met het installeren van andere drivers, omdat nu ook allerhande malafide zooi geïnstalleerd kan worden.

De methode die jij gebruikt kan dat ook gewoon met AVR-studio, aangezien ik niet direct avrdude gebruik om te programmeren.

Denk het wel, heb avr studio niet meer geïnstalleerd staan. Ik zal eens zien en daar dan rapporteren.

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Om onze motor print te demonstreren had ik al een tijdje wat goedkope "motor met vertragingsbak en wiel" modules gekocht. Maar nog nooit geinstalleerd.... NU wel:

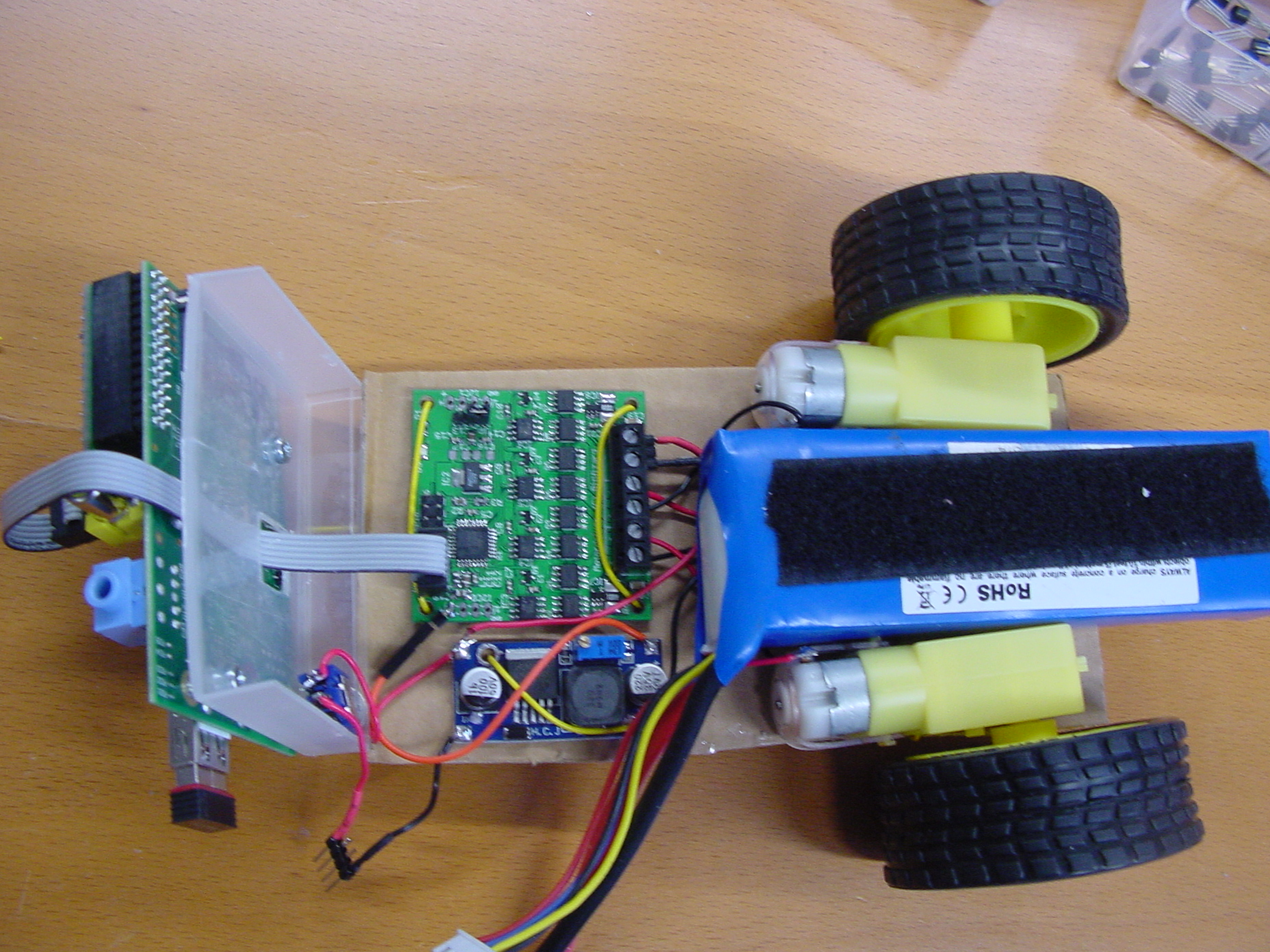

Het motor printje, naast een DCDC convertertje voor de 12->5V conversie:
http://prive.bitwizard.nl/dsc05143_small.jpg
De voeding loopt gewoon via de "balance" plug van de batterij. Ik heb de stromen net gemeten: 140mA met de raspberry pi aan, 200mA met ook nog de motoren aan, en 50mA met de raspberry in "halt".

Wat je ook ziet is dat ik de motoren NET iets te dicht bij mekaar heb gemonteerd om de batterij er mooi tussen te kunnen leggen. De contacten van de motoren zitten klem tegen de batterij, waardoor de motoren iets verdraaien en hij een beetje scheef komt te zitten.

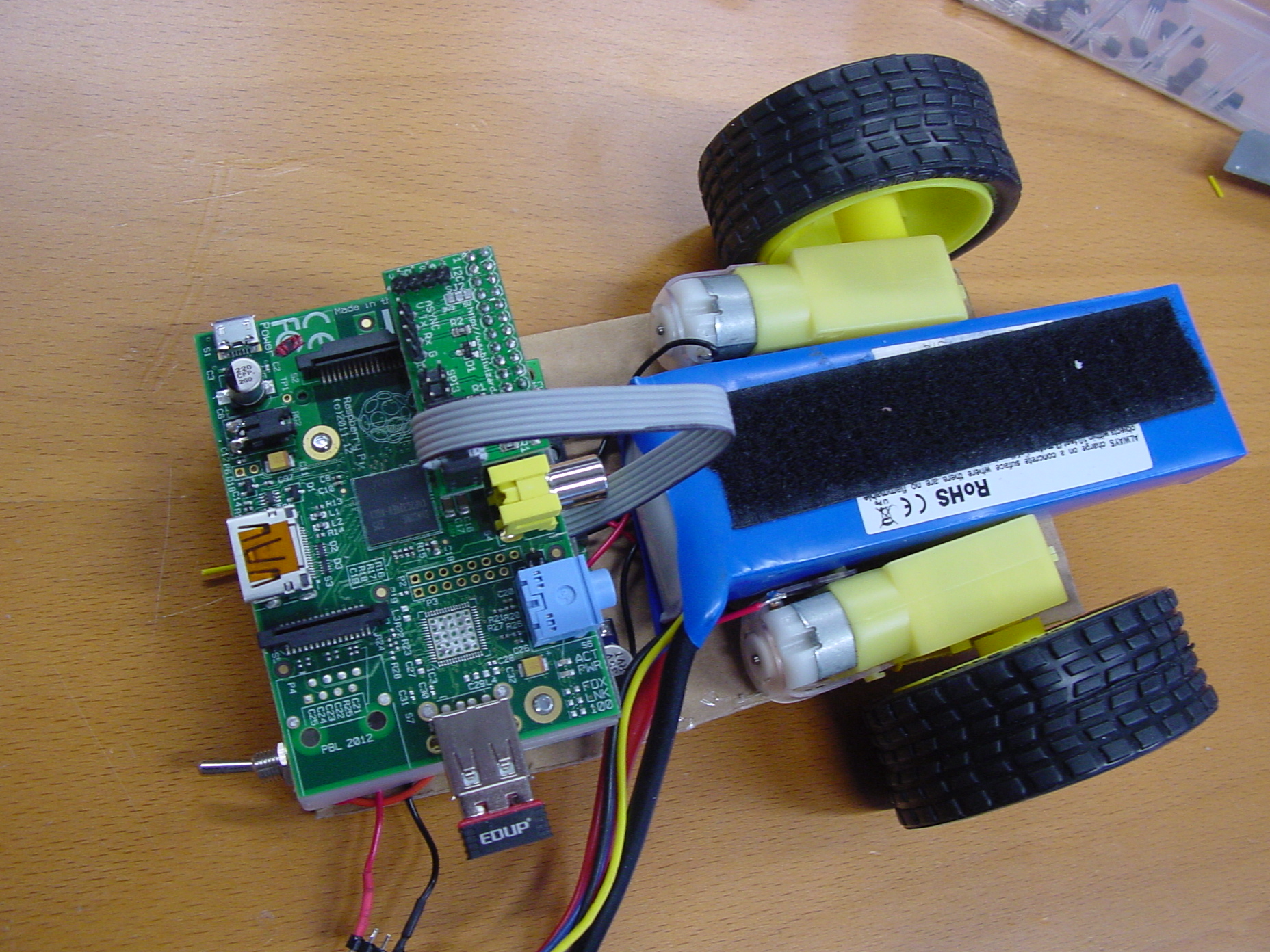

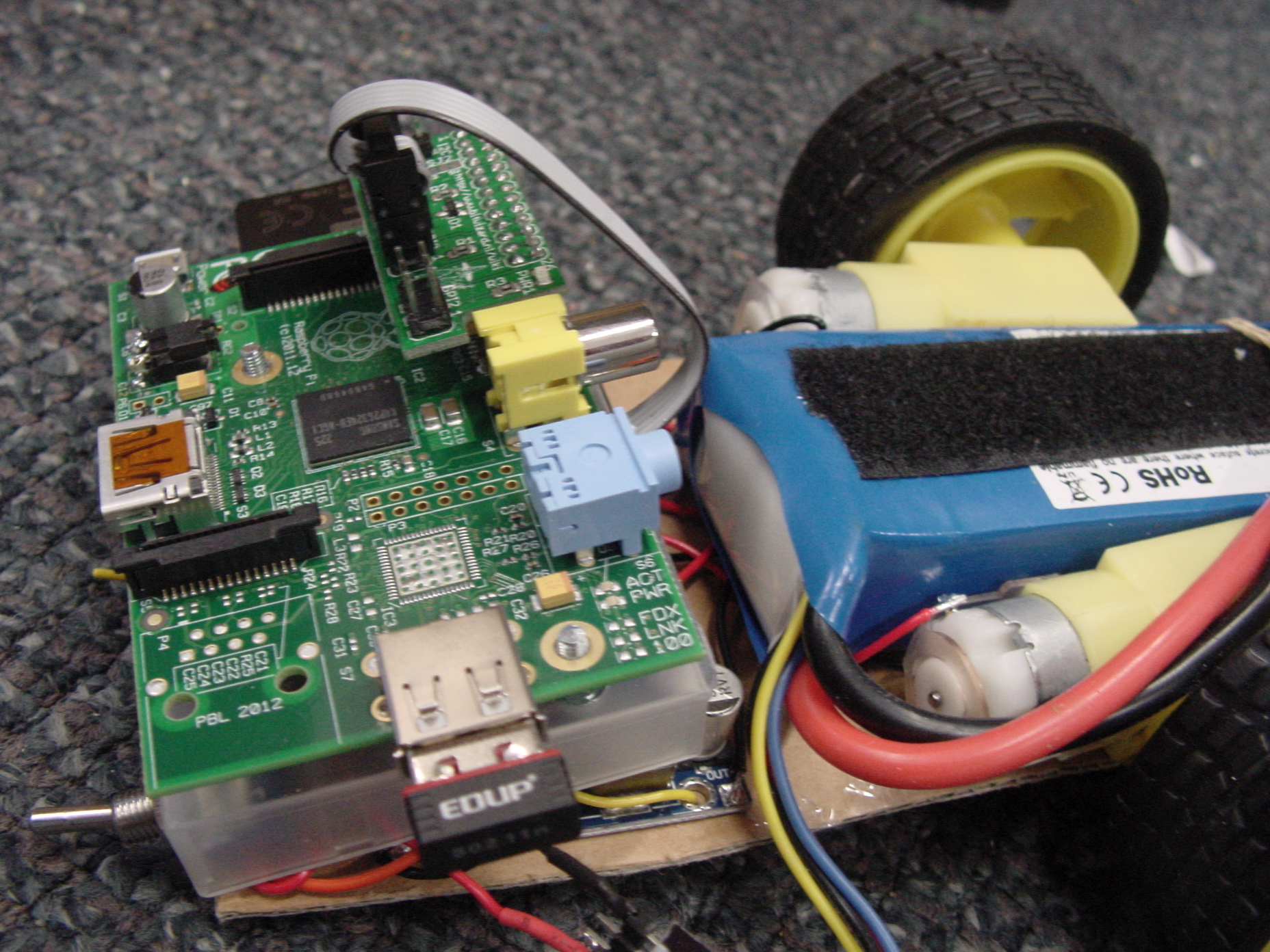

Op de motorkap zit een raspberry pi.
http://prive.bitwizard.nl/dsc05142_small.jpg
Het EDUP ding is de WIFI module. De raspberry pi is een model A: Ik heb maar 1 USB poort nodig, en geen ethernet.

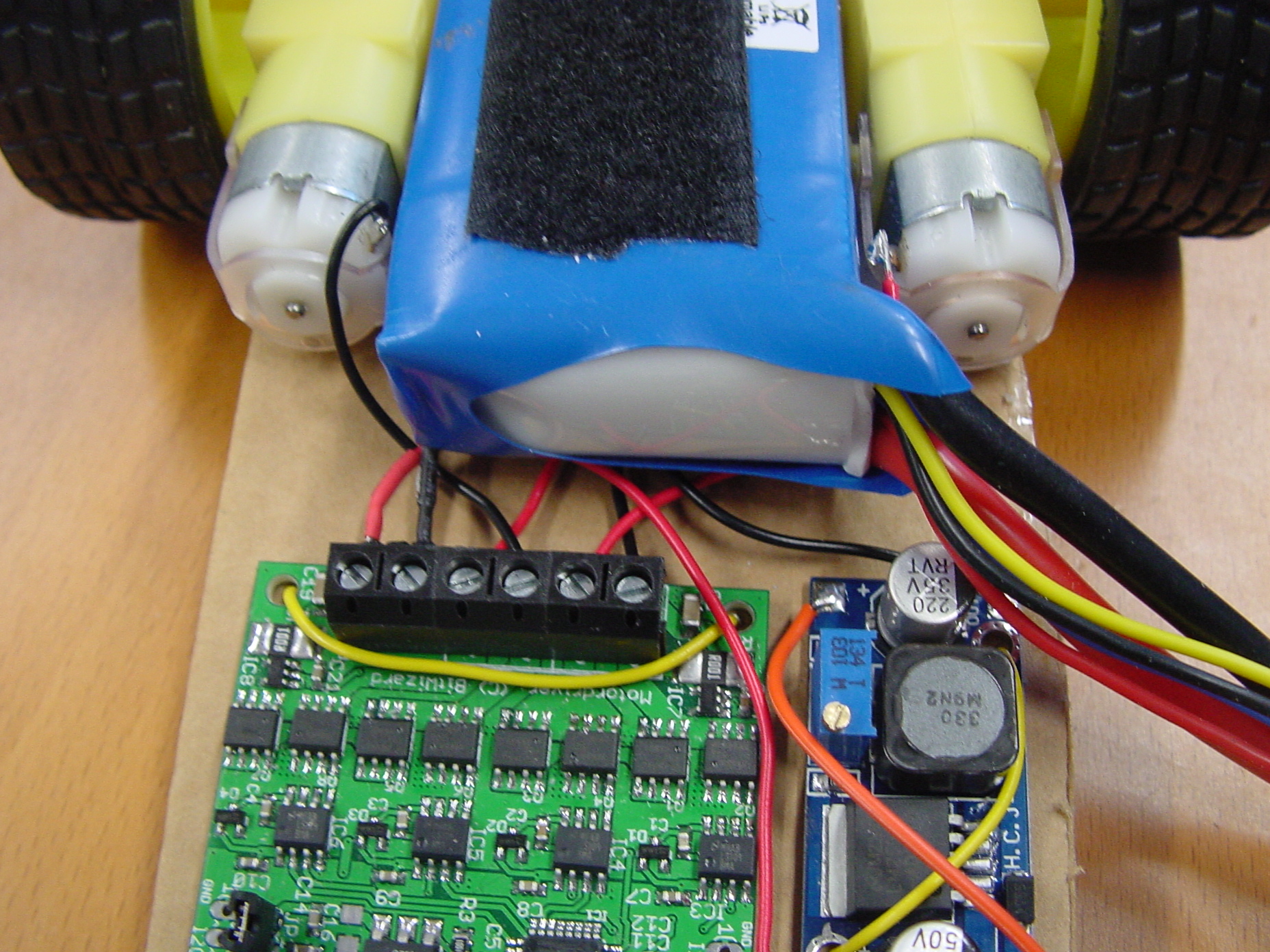

Closeup van de motor print en de verbindingen naar de motoren:
http://prive.bitwizard.nl/dsc05145_small.jpg

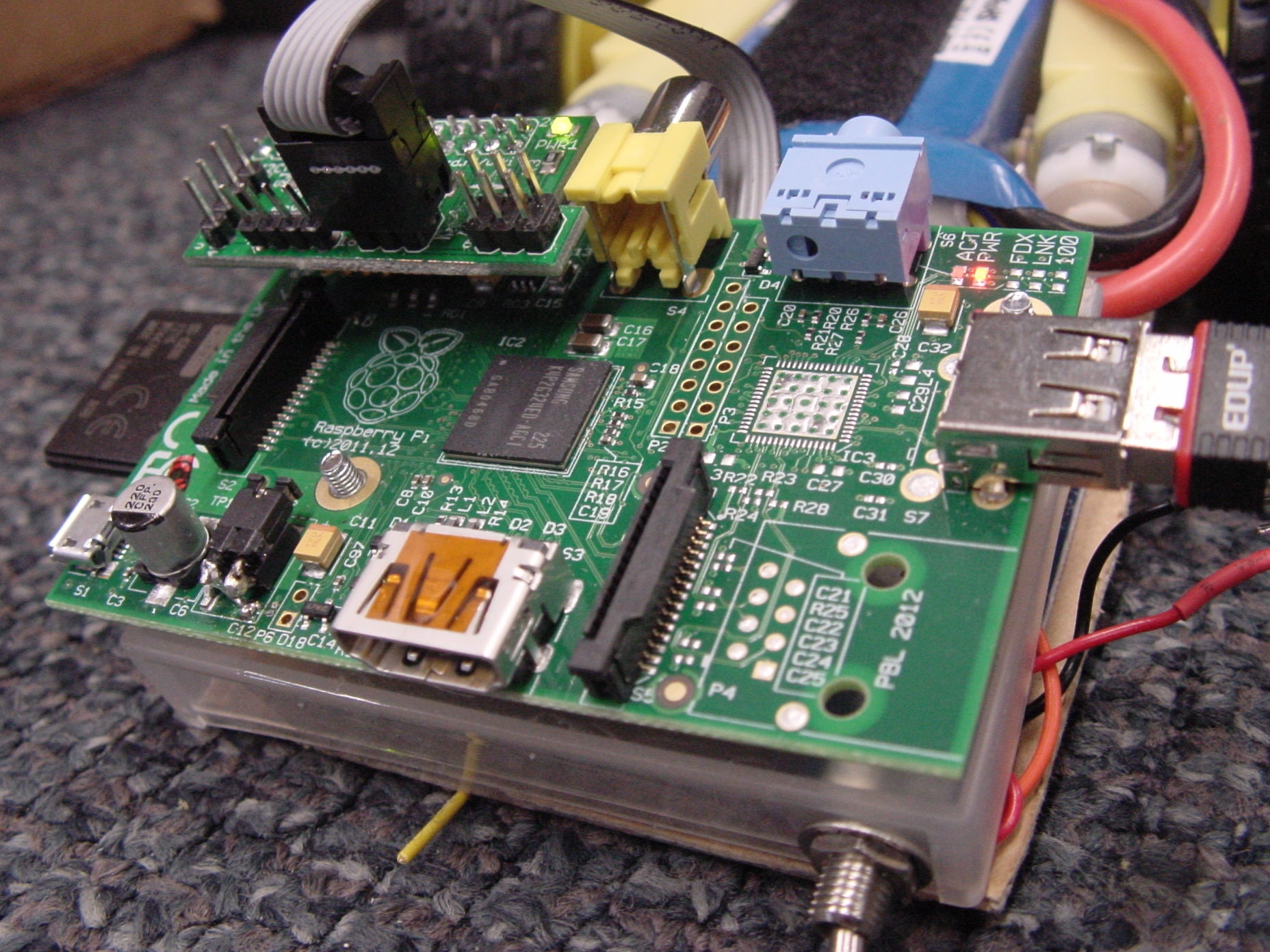

Om de raspberry pi op de motor print aan te sluiten heb ik een rpi_serial gebruikt.
http://prive.bitwizard.nl/dsc05147_small.jpg
En hier zie je dat er ondertussen een SD kaart in zit. Die heb ik vandaag zitten configureren.

Hier zie je dat het karton ondertussen een beetje geknakt is:
http://prive.bitwizard.nl/dsc05148_small.jpg
maar ik heb er ondertussen een extra karton onder gelijmd (smeltlijm). zodat dit nu ook stevig is.

Ik heb geen achterwiel de kartonnen achterkant sleurt gewoon over de vloer. Werkt voorlopig prima. Niet achteruit sturen denk ik, maar verder werkt het wel.

Op de fotos clicken voor groot. Je kan de URL veranderen met 42...48 op het end om nog wat extra fotos te zien.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

@rew leuk projectje, maar moet er tussen de lipo accu en de rest niet iets om de accu te beschermen tegen te diepe ontlading?

blackdog

Honourable Member

Hi Schimanski,

Mooi gebouw dat zendertje, mijn complimenten!!!

Bijna een traan in mijn ogen, een Clamptube , snotter, grien.
Ik was de eerste piraat hier in Amsterdam die daar gebuik van maakte in het begin van de 70 jaren.

Ik heb altijd nog een een zendertje willen maken met ClampTube modulatie
en dan met wat terugkoppeling er bij, zodat het meer linear word.
Dus de modulatie van de zender demoduleren en deze samen met de Clamptube
in een regellus (opamp) hangen.
Zal wel bij gedachtes blijven ;-)
Mijn zenders met buizen zaten rond de 1300 en 1600Khz.
Meestal een 6146 of b.v. QE0420 parallel geschakeld.
De laatste versie was met een transistor oscilator met varicap afstemming,
dan een EL84 die de 6146 aanstuurde.
Dit geheel gemoduleerd via een dikke NTR balans trafo, nog gekocht bij Radio Service Twente.

Wat die Xtallen betreft, sommige hadden een grondtoon in de buurd van de 1300Khz,
deze knipte ik dan af en sleep ze met Vim binnen een paar Hz op de goede frequentie.
Beetje botte manier maar dat was de eerste keer dat ik het probeerde.
De Xtallen kosten toen ook al bijna niets dus wat kon me gebeuren...

Behalve WiFi doe ik niets meer met Zender ondanks dat ik al vrij lang zendamateur ben,
ontwikkeling van meetinstrumentjes kost veel tijd, de zender hobby past er niet meer bij :-)

Gegroet,
Blackdog

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.

Op 13 maart 2013 21:33:03 schreef Tjans:
@rew leuk projectje, maar moet er tussen de lipo accu en de rest niet iets om de accu te beschermen tegen te diepe ontlading?

Ja je moet niet doorgaan als de accu leeg begint te raken. De accu zou het volgens spec rond de 15 uur rijden vol moeten houden. Dus "ieder uur" even checken met de multimeter is wat mij betreft nu voldoende. Ik heb ook nog een projectje wat "accuspanning controle" moet kunnen doen. Daar hoort het ontwerp nog even bij het "ontwerptips en domme fouten" topic: Een van de outputs was aan de "reset" lijn verbonden. De programmeer connector aan een normale IO. Duh!

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Leuk om mijn printjes hier voor bij te zien komen, mooi doosje ook. Heb je het bestelnr van C*rad?

De ZIF programmeeer bordjes loopt nog een actie voor, zie [AC] Atmel ZIF programmer bordjes.

Zijn vast meer mensen die er wat aan hebben :-)

Op 14 maart 2013 18:06:04 schreef significant:
Leuk om mijn printjes hier voor bij te zien komen, mooi doosje ook. Heb je het bestelnr van C*rad?

De ZIF programmeeer bordjes loopt nog een actie voor, zie [AC] Atmel ZIF programmer bordjes.

Zijn vast meer mensen die er wat aan hebben :-)

Staat een link onder de foto significant

Op 13 maart 2013 18:07:01 schreef rew:
Om onze motor print te demonstreren had ik al een tijdje wat goedkope "motor met vertragingsbak en wiel" modules gekocht. Maar nog nooit geinstalleerd.... NU wel:

Het motor printje, naast een DCDC convertertje voor de 12->5V conversie:
[afbeelding]
De voeding loopt gewoon via de "balance" plug van de batterij. Ik heb de stromen net gemeten: 140mA met de raspberry pi aan, 200mA met ook nog de motoren aan, en 50mA met de raspberry in "halt".

Waarom gebruik je balance plug voor de voeding? Geen passende stekker zeker :)
Maar je ontlaad dan niet de individuele cellen neem ik aan?
Ben zelf ook zoiets aan het maken maar dan dan met wat lompere motoren die groter stromen gaan trekken :)
