Show your projects! Part 26

[url=http://www.uploadarchief.net/files/download/img_1078%5B1%5D.jpg]

Dit is een telefoonlader voor de fiets aangedreven door een naafdynamo.
Waar je normaal uit de bidon drinkt heb ik een schakelaar gemaakt waarmee je de schakeling los kan koppelen. Onderaan een aansluiting voor de spanning. Het idee van deze schakeling komt van deze site, ik meen al een door Klaasz gepost. Hij bestaat uit twee zenerdiodes een bruggelijkrichter een elco en een 12 volt usb autolader.

[Bericht gewijzigd door Henry S. op donderdag 30 augustus 2012 20:58:42 (7%)]

@Flash2b. Netjes als je er niet bij gezegd hardst het zelf bouw was. Dacht ik dat je hem gekocht had!
Maar mag ik vragen waar mee maak je fronten maakt onwerpt. Ik stop meestal alles in het wel bekende kastje van Conrad met koelribben. Maar nu ben ik met een project bezig dat daar niet in gaat passen dus wil ik iets van hout gaan maken en dan is zoon fronsje ook wel erg mooi.

je zal maar dorst hebben onderweg haha

Begrijp ik goed dat je van ~3v eerst 12v maakt en dat dan weer omzet naar 5v?

Op 28 augustus 2012 10:16:37 schreef leime:
Begrijp ik goed dat je van ~3v eerst 12v maakt en dat dan weer omzet naar 5v?

Volgens mij iets in die richting. Als je het eerste deel maakt dan moet zelf een 5 volt voeding toch ook wel lukken? Het liefst geschakeld, scheelt je weer energie met fietsen als je bijna niks hoeft te verstoken.

Op 27 augustus 2012 22:43:58 schreef Tinus016:
Maar mag ik vragen waar mee maak je fronten maakt ontwerpt.

Het frontje is ontworpen met Microsoft Visio. Vervolgens heb ik het op de glanzende kant geprint van HP foto paper geprint, met een kleuren laser printer. Hierna heb ik het geplastificeerd en met Bison spray lijm op het (ontvette) MDF geplakt. Daarna heb ik met een scalpel alle gaten vrijgemaakt. Alle gaten waren van te voren in het MDF gemaakt, dus ik hoefde alleen het front voorzichtig door te steken.

Ik en een buur van mij zijn ook al een tijdje bezig met te experimenteren en te lezen over tesla coils

en sinds deze week hebben we voor het eerst een degelijk resultaat

voor filmpjes => http://www.youtube.com/playlist?list=PL66E9F900D92ECFF3

voor foto's => https://picasaweb.google.com/113999145529424799628/TeslaCoilWerkt?auth…

Meer foto's => https://picasaweb.google.com/113999145529424799628/TeslaCoilTest220820…

(ik heb deze ook in het tesla coil topic gepost)

(Edit: de links zijn aangepast)

Tesla, altijd leuk!

De foto links doen het helaas niet.

De laser heeft eindelijk zijn jasje gekregen, echter alleen nog een busje spuitlak halen om het hout mooi zwart te spuiten.

De 19" behuizing valt me een beetje tegen, schots en scheef en gaten patronen komen niet overeen, zal er zeker niet nog een bestellen. Baal ook van de krassen die erop gekomen zijn met het ontbramen.
Maar mede dank aan mijn collega die de gaten heeft gefreesd op een freesmachine op het werk, het resultaat mag er wezen.

Op de voorzijde:

- Laser Exit Port
- Indicatie LED Laser projector armed en kan vuren.
- Laser indicatie sticker, gewoon omdat het er vet uitziet

Op de achterzijde:
- Mains input connector + fuse
- Mains power switch
- Key switch
- Interlock (closed contact)
- Volume control,
- Microfoon
- Audio indicator LED

Inside:

Edit: voor meer info zie mijn vorige post: http://www.circuitsonline.net/forum/view/message/1417116#1417116

Ziet er keurig uit, TheBasher.
Gaan we in Maart een lasershow krijgen, in Rosmalen?

Als je een fikse rookmachine kunt regelen die autotron onder de rook kan krijgen wie weet

Ben alleen huiverig voor de laser power, hij is nu 10mW , maar heb nog andere modules die hopelijk binnekort komen met power tot een max van 200mW. Met je ogen kan het maar 2x misgaan dus liever in 1x goed en veilig Gelukkig werk ik op een universiteit en is mijn collega laser safety officer

Dat zei de brandweerman ook toen zijn huis afbrandde
Ook zonder rook kunnen we wel op de andere kant van de balustrade projecteren. Met 200mW mag dat geen probleem zijn.
Kan je alleen maar streepjes projecteren of ook figuurtjes en letters etc? Dan kunnen we een heel groot reclamebord maken

Op dit moment heb ik hem alleen voor beamshows( lees streepjes ). Maar ik heb nog niet echt getest of hij figuren kan maken, moet wel kunnen alleen is behoorlijk wat werk, elk punt moet ingeprogrammeerd worden in de microcontroller om de figuur te projecteren. Of ik moet eens beginnen aan de interface naar de computer zodat ik popelscan 3.1 op mijn oude laptop kan gebruiken.

Om een figuur punt voor punt te gaan programmeren lijkt me ondoenlijk, zeker wanneer er een animatie door komt. Met een computer gegenereerde file via een sd kaart of een directe computerinterface lijkt me dan wel noodzakelijk. Ik vroeg me enkel af of het ermee kan.

Ik ben het wel van plan te maken en heb het materiaal er ook al voor liggen, alleen de zin en tijd er nog voor vinden

Ik wil een LPT DAC maken met een laser programma Popelscan, vele die dit al succesvol gedaan hebben en veel over te vinden op internet.

http://www.jtronics.de/laser/laser-dac.html

@Geo Bruce,
Prachtige foto's en filmpjes, is dat niet levensgevaarlijk met die tl-lamp te zwaaien in de buurt van die Tesla?

Die regenpijp daaromheen hebben jullie een spoel gemaakt?

Ps de kat vind het ook interessant zeker

Je bent duidelijk nog niet op de Circuitsonline stand in rosmalen geweest. Daar zijn aardig wat vingers gebakken

Waneer is dat weer in Rosmalen dan? Ik woon in het Noorden dus is wel een pittig stukje rijden. Vandaar dat ik dit gemist heb!

Zaterdag 23 maart 2013 is het weer in rosmalen, nog even wachten dus

Maar, Zaterdag 22 September a.s. heb je ook een markt bij wegrestaurant de lichtmis, langs de A28 tussen Meppel en Zwolle.

Dat is al een stuk dichterbij, qua tijd EN afstand!

[Bericht gewijzigd door bjokal op vrijdag 31 augustus 2012 19:31:48 (53%)]

Hangt er natuurlijk maar net vanaf waar je vandaan moet komen.
Voor mij zit er toch maar liefst 35 km verschil in, ten gunste van Rosmalen.

[Bericht gewijzigd door Henry S. op dinsdag 4 september 2012 17:47:18 (62%)]

Tijd om het show topic naar boven te schoppen! Hierbij wat van mijn laatste projecten.

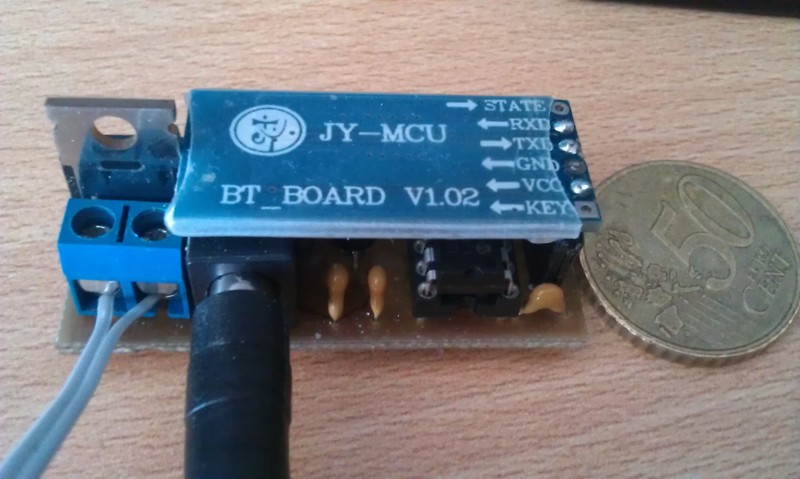

Als eerste een LED strip dimmer die aangestuurd kan worden met een Android telefoon:

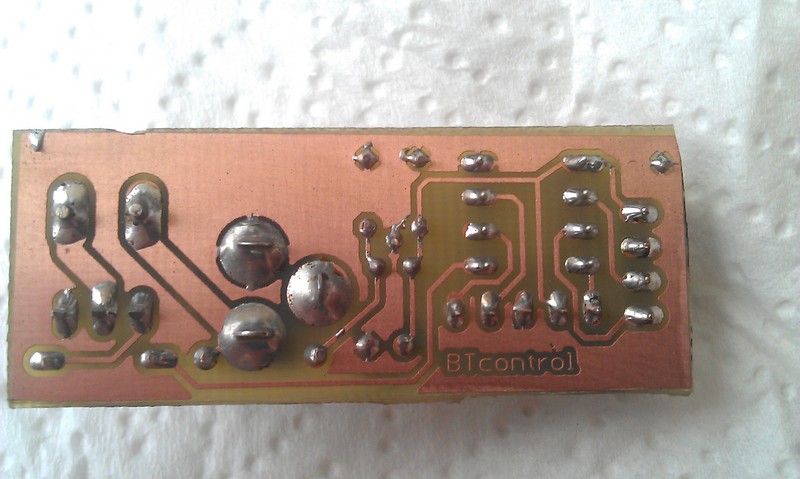

Onderkant:

Er zit een PIC 12F1822 op, die op 1 kHz aan het PWM'en is.

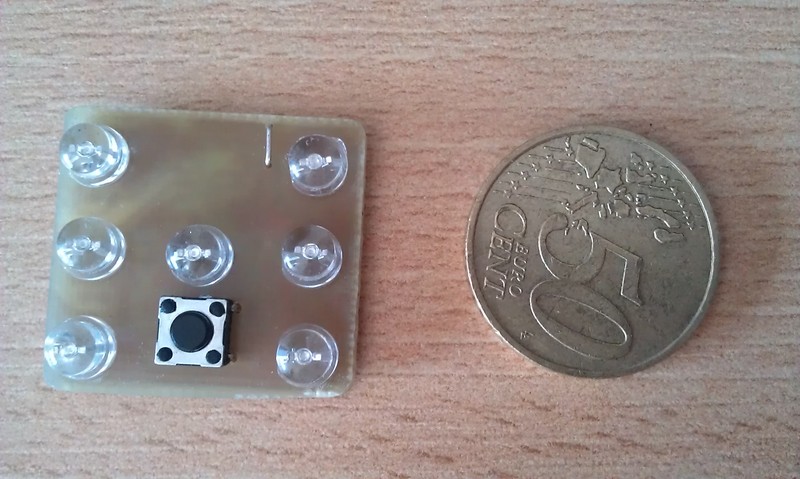

Vervolgens mijn eerste SMD projectje, een dobbelsteen:

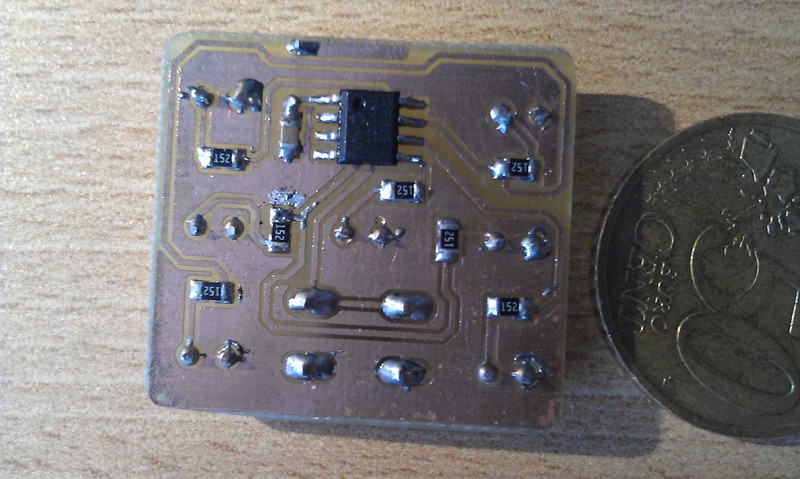

Onderkant:

Hier zit ook weer een 12F1822 op. De dobbelsteen gaat 100 uur mee op één CR2032 batterij.

En als laatste de ombouw van een halogeen spot naar LED.

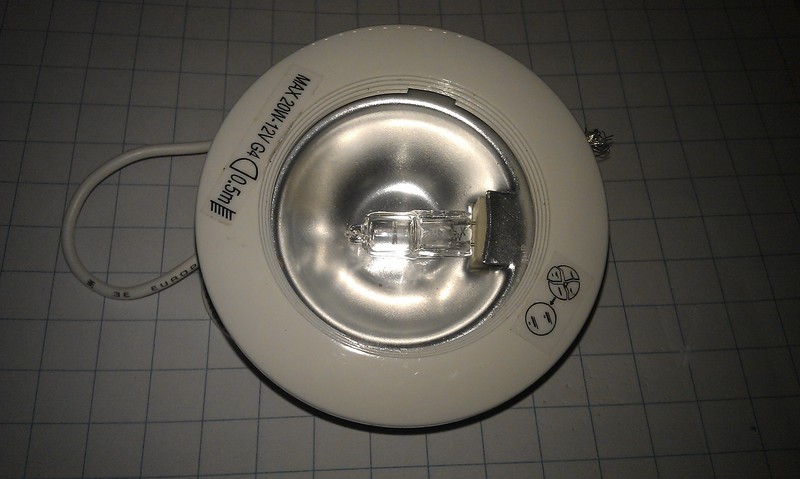

Zo zag het er eerst uit:

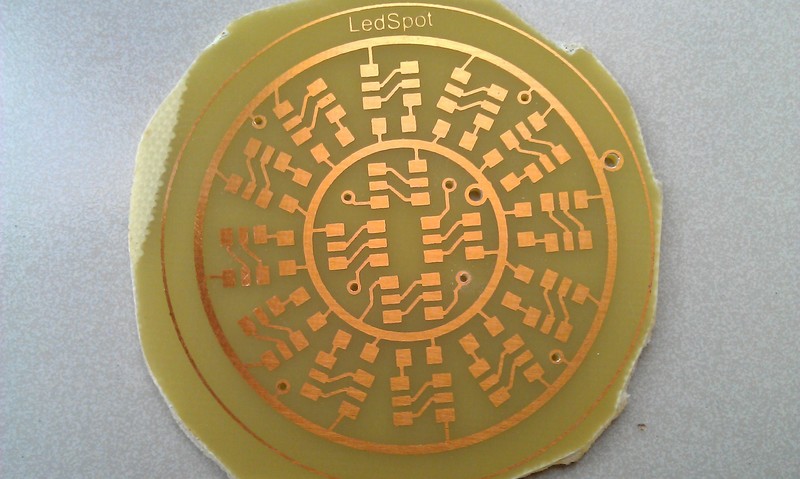

Dit is de bijbehorende printplaat (nog niet helemaal afgewerkt):

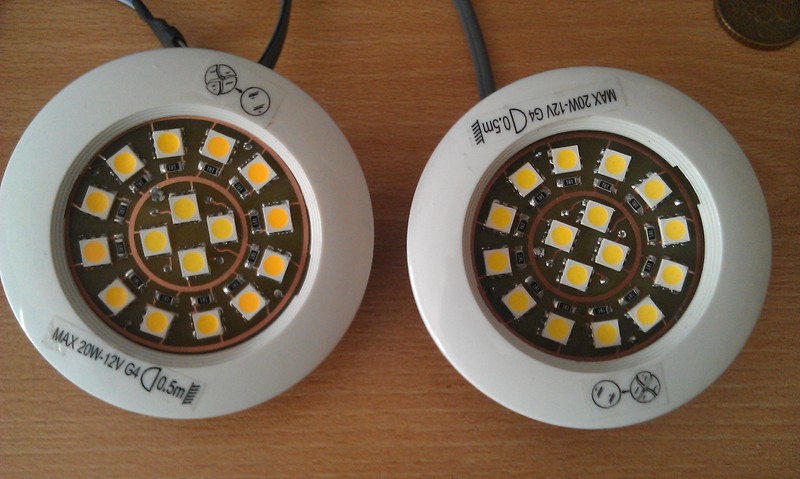

En dit is het eindresultaat:

Het verbruik is 3,5W per spot, tegenover de 20W van de halogeenuitvoering.

@Kloppertje: Leuke projecten en nette printjes. En,. netjes gesoldeerd !

Mooie printjes kloppertje
Je maakt me nieuwsgierig hoe stuur je je dimmer aan met android? Ik zie BT op je print staan dus ik vermoed bluetooth?
Ook zelf een App gemaakt hiervoor?

[Bericht gewijzigd door TheBasher op dinsdag 4 september 2012 16:35:06 (18%)]

@Kloppertje Mooie projecten.

Maar wat is het nut van draadbrugje op je smd dobbelsteen?
Hij gaat zo te zien naar niks.

@TheBasher: Jep, gaat inderdaad via Bluetooth. De app is zelf geschreven in eclipse.

@Tjans: Aan de onderkant van het printplaatje zit een lithium knoopcelhouder gemonteerd. Deze staat nu niet op de foto, anders zou er niet heel veel van de onderkant te zien zijn. Dat bovenste spoortje gaat dus naar de batterijhouder.
