Met de mijne, op basis van 2N3904 haal ik iets van 25Mhz. Op die frequentie licht de led nog zichtbaar op. Hogere frequenties kan ook, een kristal van 29.4MHz oscilleerde wel op 29.4MHz op de scope, maar de led kon ik niet zien branden, wellicht wel met een HR led.

Een nieuw kristal van 1.00MHz werkte niet.

Bij sommige kristallen welke van het type overtone zijn, meestal >20MHz, oscilleerde de tester op de grond freqentie die 2x, 3x, 4x etc. lager ligt dan wat er op het kristal staat. Een kristal van 64MHz gaf in deze tester 21,33Mhz aan.

Ondanks deze beperkingen is het een aardige Go/No Go tester en met een frequentie teller eraan ook nog een goede indicatie of het kristal nog zuiver is.

Ik heb een fm radio namelijk deze:
SI4735 Das Heimradio mit UKW und Poti-Abstimmung

http://www.elexs.de/SI4735h.html

zie ook: http://www.ak-modul-bus.de/stat/si4735_heimradio_set.html

en volgende bascom code

http://www.uploadarchief.net/files/download/heimradio%20attiny25%20eep…

Daarna de ATtiny25 vervangen door een ATtiny2313 met volgende bascomcode:
http://www.uploadarchief.net/files/download/heimradio%20attiny%202313%…

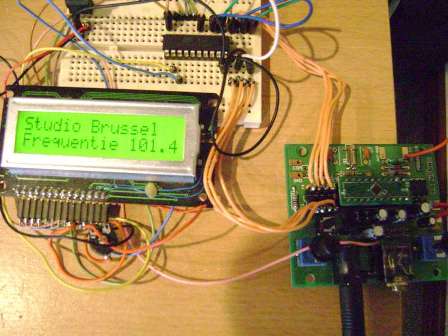

Hier een foto van de radio:

http://www.uploadarchief.net/files/download/foto%20si4735-800.jpg

Veel mooier zo en leuk om te programmeren, kan ook uitgebreid worden met rds maar zo werkt het prima voor mij.

...En nog eentje van mij!

http://i45.tinypic.com/23h8znn.jpg
http://i49.tinypic.com/idd6km.jpg
http://i46.tinypic.com/15ewio8.jpg
http://i50.tinypic.com/a4y6iq.jpg

een Philips B4x02a, opgeknapt!
alle elko's, vier buizen ( EZ80, EL84, EABC80 en EM80) en drie teerco's vervangen. de teerco's zijn gele ero's geworden, nu in een mooi vettig zwart jasje.verder goed schoongemaakt, afgestemd, oude elko leeggeschraapt en gevuld met nieuwe afvlak-C's.

ook was er een tone-schakelaar kapot, het stukje printplaat-achtige hars was gebrken. uit epoxy een nieuwe geveild, WD40 erover, en hij doet het.

hij speelt weer leuk!

[Bericht gewijzigd door The Engineer op 18 oktober 2012 19:31:46 (18%)

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
Tidak Ada

Golden Member

Op 18 oktober 2012 18:31:20 schreef The Engineer:
[....]ook was er een tone-schakelaar kapot, het stukje printplaat-achtige hars was gebrken. uit epoxy een nieuwe geveild, WD40 erover, en hij doet het.
[....]

Dat spul heet pertinax. De lichte soort werd 'super pertinax' genoemd. Het bestaat uit in fenolhars gedrenkt geperst papier.
Je kunt het nog wel kopen op Rosmalen e.d.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

ach, hij doet t :P ik heb geen nieuw knopje hoeven regelen, en van buiten zie je het niet...

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

Van dat soort plaatjes heb ik nog tientallen soorten orginele NOS ,ooit een reparatiebox van Philips gekocht daar zit vanalles in om die oude toestellen te repareren.
Allerhande vreemdsoortige veertjes,potmeters weerstanden,condensators en boutjes.

Hier heb ik al menig liefhebber mee kunnen helpen.

Er zit zelf een hulpstukje bij om schuifcontacten te kunnen monteren.

Gr.F_S

m'n ledlamp met dimregeling , de 9w ledstrip , niet op max vermogen hier ,want dan is de foto overbelicht :)

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1126_zps62f80da9.jpg

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1104_zpsea3012b2.jpg

de dimbare ledspot , de praxis hield uitverkoop van elix ledlampen alles 5 euro de stuk , dus een e27 model van 3 watt ontdaan van de smps voeding , fitting en deze als verstraler gebruikt . yesterdays project .. nus zit er een ledspot in met 4 leds van 1 watt .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1107_zpsef2696bc.jpg

het binnenwerk met de buz11 en de 3 ledstrips . de pvc buis heeft 3 liion cellen 2ah voor de voeding. een potmeter met metalen as had ik niet in uitvoering met schakelaar , dus een model met plastic as omgebouwd naar een metalen as zodat er m4 op getapt kon worden voor een bevestiging waar de eindkap opgezet kan worden. de keuze van ledstrip - ledspot gaat door de kop te schuiven . de ophanghaak zit met 2 stukjes fietsband vast , dit scheelt weer een gat boren in de buis..

edit: dit ding schandaal is ook al niet meer wat het is , na het plan van het inbouwen van een diepontlaad beveiliging was de ruimte te klein geworden , dus moest de buis een 9cm groeien om de printen kwijt te kunnen . want de buz11 en ne555 hadden ook een print nodig , de dead bug methode was niet alles in dit geval.. :)

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1113_zps0fbb5d46.jpg

de diepontlaadbeveiliging met extra zekering, buz11 , 2 schottkey dioden als de laadstekker beveilinging . dit printje gaat dus in de buis bij de liion cellen geschoven worden..

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1118_zps34192d92.jpg

het vernieuwde binnenwerk met meeraderig snoer ipv de losse draadjes , en 2 leds voor de accucontrole , de potmeter zit nu vast met gaatjesband ipv de koperdraadjes. onder de potmeter in de buis zit de print met 555 en buz11 . ook is de momentschakelaar voor de spot/stripkeuze vervangen door een microswitch , dit ook ivm ruimte ..

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1123_zps2e21270f.jpg

de 4 x 1w ledspot had het nadeel dat deze op 13,2v pas op 100% brandde , meer als 12,2v was niet aanwezig in de handlamp , dus de ledspot omgebouwd naar 2x 6,6v met een weerstandje in serie , miss een buckboost nog erbij bouwen om de hogere stroom ( 700ma tov 350ma ) tegen te gaan ..
edit: de buckbooster met lt1071 zit er ook in nu , het bleek dat de ledstrip ook maar 75% lichtsterkte max kon halen ivm 4 leds in serie dus een 12,8v.. de smps lader is ook naar 12,44v gebracht en na een nacht laden zijn de cellen 4,06v de stuk dus die klopt nu ook..

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1129.jpg de eerste print, deze was te groot , dus moest verkleinen .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1132-1.jpg deze print is nu in de breedte in de buis gezet , anders moest een liion cel het veld gaan ruimen voor deze print..

[Bericht gewijzigd door testman op 28 oktober 2012 11:53:51 (11%)

waar rook was, werkt nu iets niet meer

Mijn steampunk rugzak is af! Bekijk het youtube filmpje!

Zie ook dit topic als je wilt weten waarom ik 'm gebouwd heb.

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

Vette shit ouwie :-)
Heel leuk gemaakt !!!

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Ziet er leuk uit, testman. Mooi stukje huisvlijt.

"Ben nog een N00B, maar dat is al aan het veranderen ;)

Wil al heel lang een koolmonoxide alarm onder de CV ketel (nodig of niet).
Gevonden in het tijdschrift Silicon Chip augustus 2005.

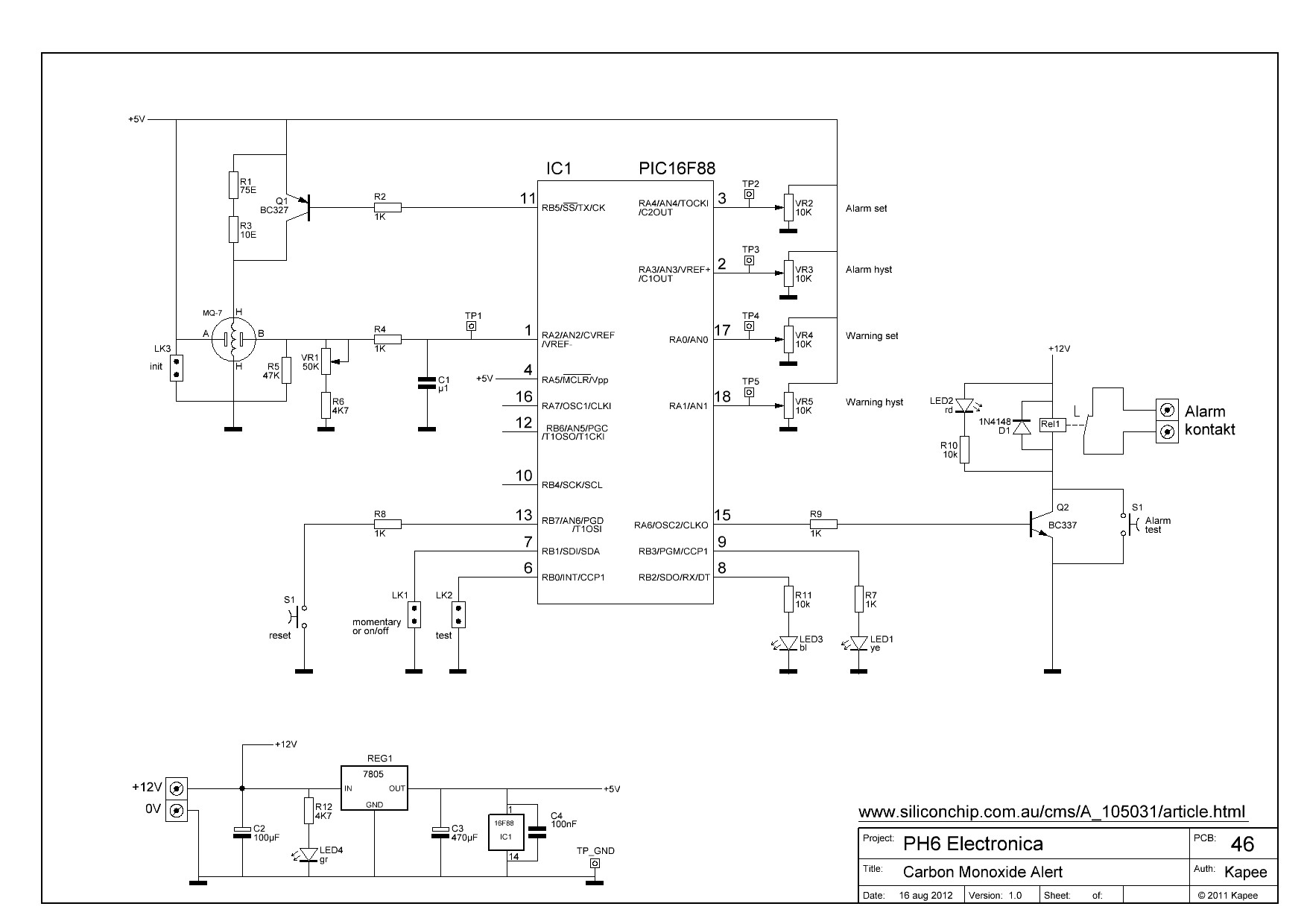

Het schema (natuurlijk) een beetje aangepast:
http://www.uploadarchief.net/files/download/resized/co%20alarm%20schema.jpg

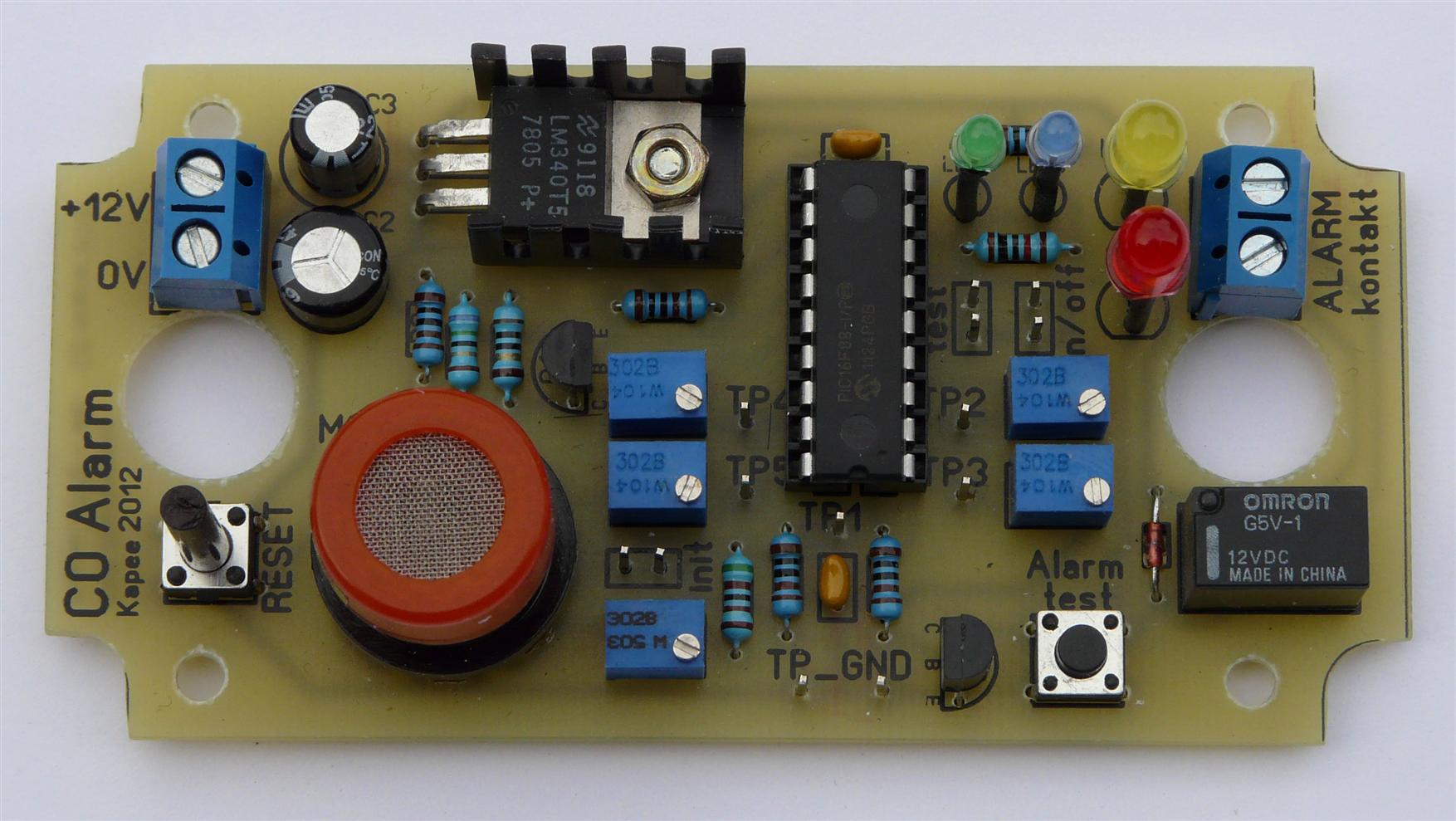

Print:
http://www.uploadarchief.net/files/download/resized/co%20alarm%20print.jpg

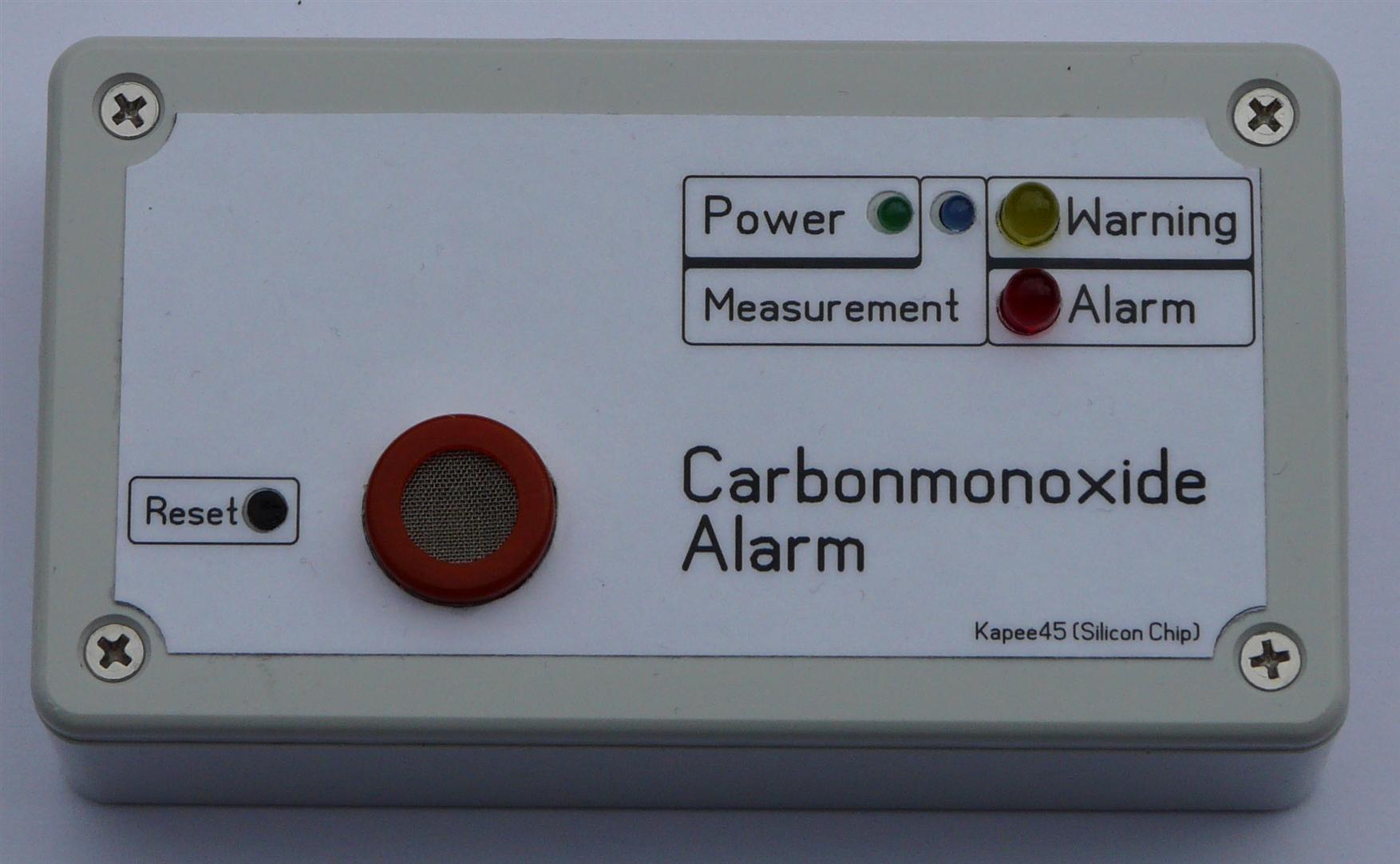

Ingebouwd in een kastje:
http://www.uploadarchief.net/files/download/resized/co%20alarm%20ingebouwd.jpg

Zow, dat ziet er professioneel uit, alleen jammer dat de sticker een paar graden tegen de klok in is verdraaid en dat de led gaten niet helemaal overeen komen.Voor de rest alleen maar bewondering van deze kant.

"Ben nog een N00B, maar dat is al aan het veranderen ;)
bprosman

Golden Member

Netjes !, hoe maak je die printopdruk ? Met de transfermethode ?

De jongere generatie loopt veel te vaak zijn PIC achterna.

Inderdaad met de toner transfer methode.
Met de laserprinter een afdruk op fotopapier gemaakt.
Drie keer door de rexel laminator met papier onder en drie keer papier boven.
Fotopapier er af als de print is afgekoeld en daarna met een nat sponsje de papier resten van de print verwijderen.
Klaar.

Hi,

Een mooi bouwsel, toppie.
Maar een klein opmerkingetje, ik zou de testfunctie "voorin" in de schakeling gemaakt hebben, en niet eenvoudig het alarm-contact overbruggen.
Het zou bij het testen ook handig zijn om te weten of b.v. de uP ook nog "loopt"

Maar verder een mooi dingetje!

grtz,
Max

Vanmiddag eventjes een eerste print gemaakt voor het Domotica systeem (Wat vooral nog in mijn hoofd zit). Het is een printje om een 320 x 240 tft scherm met touchscreen aan te sluiten. Het geheel werkt nu nog met een 18F4550 maar dit zal later zeker nog veranderd worden.

Maar voor een eerste test werkt dit erg aardig. Het programma bestaat nu alleen uit een aantal knoppen met wat submenu's er achter.

http://imageshack.us/a/img69/4935/imag0200ly.jpg

Verplichte achterkant:

http://imageshack.us/a/img832/8296/imag0198g.jpg

En het geheel als sandwich:

http://imageshack.us/a/img33/658/imag0201c.jpg

EL83

Special Member

:9~
Wat heeft het gekost?

[Bericht gewijzigd door EL83 op 20 oktober 2012 20:20:04 (79%)

Scherm & PCB kost $17.79 incl verzenden. Ebay item: 251114817545

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Klopt. De kosten vallen best mee. €24 Het TFT wat ik heb is iets anders. In plaats van spi control van het touchscreen is dit met ADC. En een andere lcd controller.

Roches

Golden Member

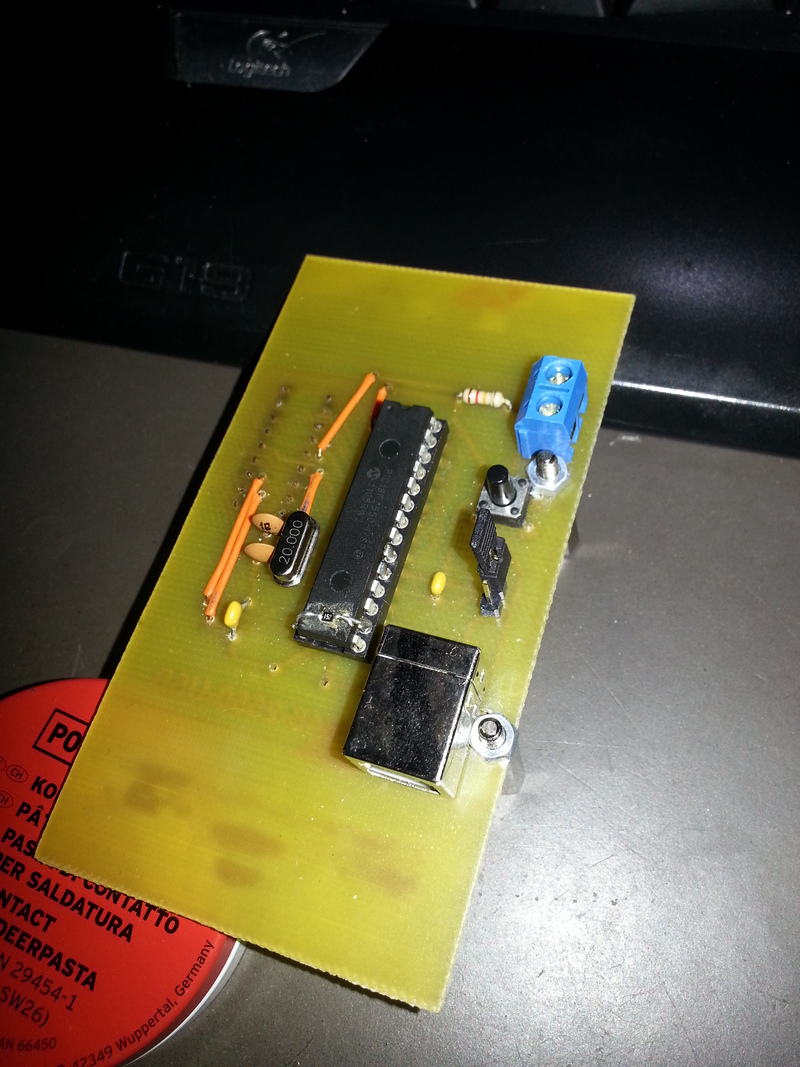

Mijn PIC16F648 naar PIC18F2550 omzetter tbv USB.

http://www.uploadarchief.net/files/download/648-2550-usb%20voorkant.jpg

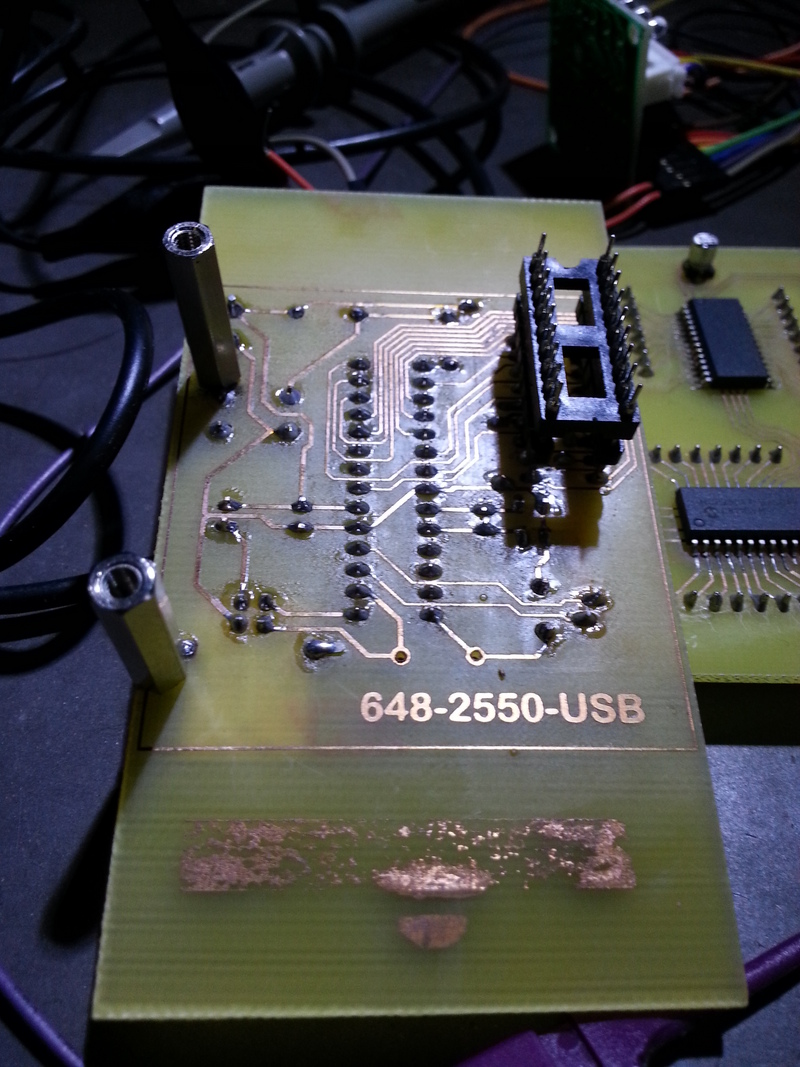

en de achterkant:

http://www.uploadarchief.net/files/download/648-2550-usb%20achterkant.jpg

Nee, hij is nog niet schoongemaakt.

Roche

Domoticz en ESP8266, goede combo!!!

http://www.uploadarchief.net/files/download/img_5563.jpg

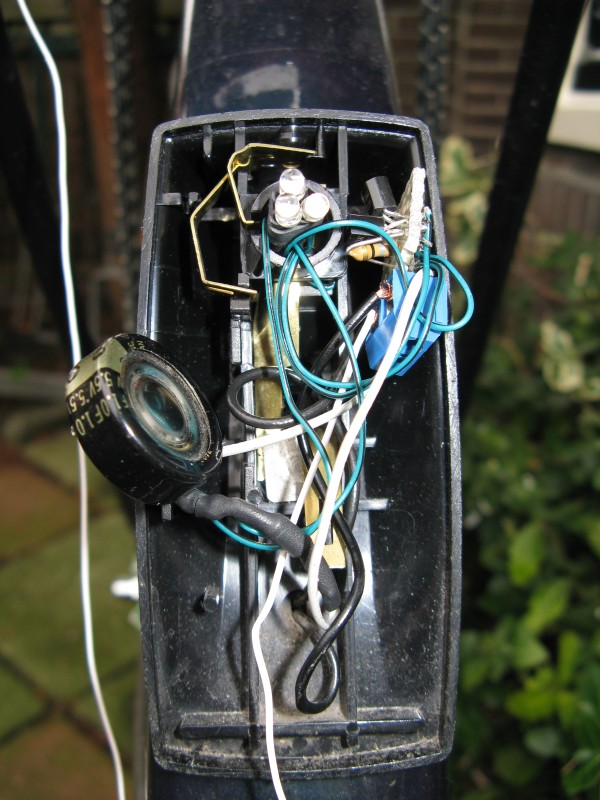

Nieuwe spaghetti in m'n achterlicht.

3 Kingbright L-934SRC Led's*, waarvan 2 gepulst aangestuurd met 37mA en 1 op een goldcap.

(LED's worden in een gelijkrichter gebruikt, gelijkrichter voed een simpel 2 transistor stroombronnetje. De goldcap wordt via een eigen diode en weerstand geladen en heeft een serieweerstand en parallel een 5V1 zener en de 3e LED (met 100R in serie.)

Jaha, wie zegt dat die overenthousiast rondstuiterende vers aangemelde CO'ers nooit wat afmaken?

* Zijn gewoon 3mm rode 20mA led's, maar ik vind het grappig dat ik een typenummer (en datasheet) van ze heb :) (Volgens datasheet mogen ze met 1/10 ducy 150mA hebben gedurende max. 0.1ms)

[Bericht gewijzigd door Lucky Luke op 21 oktober 2012 15:00:49 (11%)

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Jaha, wie zegt dat die overenthousiast rondstuiterende vers aangemelde CO'ers nooit wat afmaken?

Hahaha, Mijn Johnny6 was al een meerjarenproject, maar na 7,5 jaar een achterlichtje voor de fiets afgemaakt?
Hoeveel fietsen heb je tussentijds gehad?

edit: Ik ga ook maar eens mijn todolijst inkorten :)

Projectje van mijn kant. Ik had al een tijd een aantal goedkope led panelen liggen. Deze heb ik eens gebruikt voor een tijdelijke opstelling voor een feest.

Binnenkort een fout feetje dus wilde er iets mee doen. Hiervoor een DMX512 naar PWM ding gemaakt.

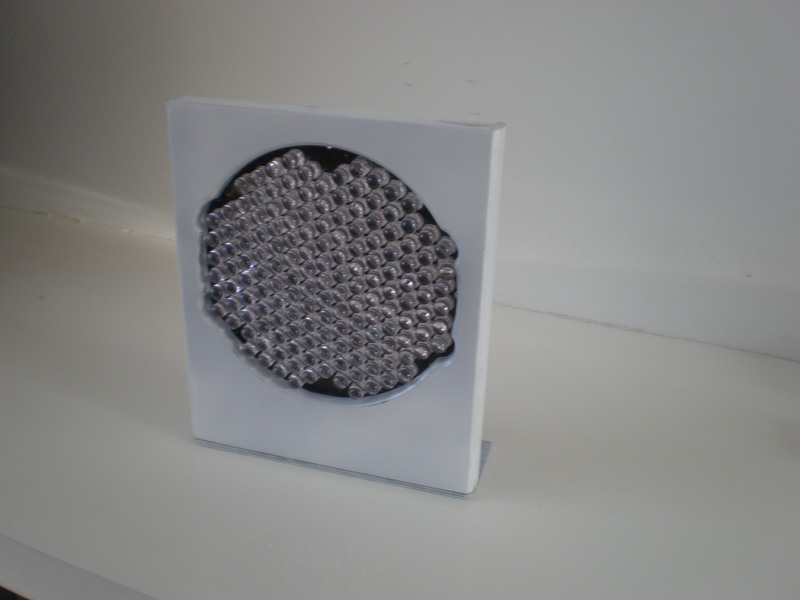

Voorkant:
http://www.uploadarchief.net/files/download/dmxled1.jpg

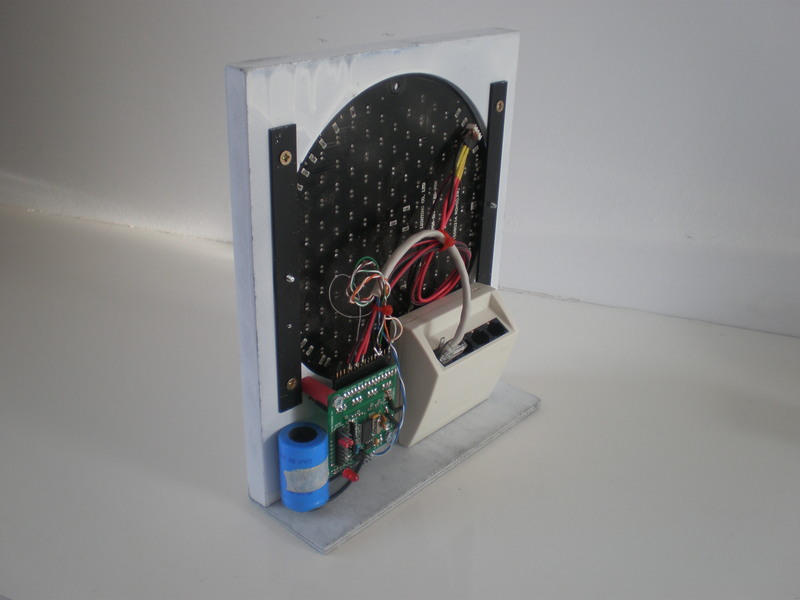

van zij:
http://www.uploadarchief.net/files/download/dmxled3.jpg

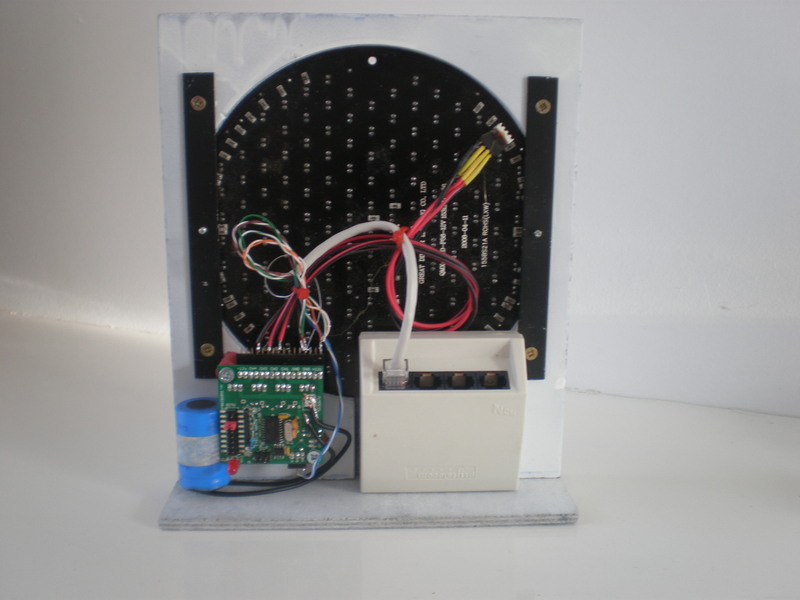

Achterkant:
http://www.uploadarchief.net/files/download/dmxled2.jpg

Zoveel mogelijk gebruikt van wat ik had liggen. En had niets meer wat geschikt was als buffer condensator. Dus van daar die grote blauwe. Zonder kreeg ik wat knippers.

Ik heb er 3 gemaakt en worden via utp doorgelust, vandaar de isdn doosjes. voeding loopt ook over de utp.

De firmware is iets wat ik op het internet gevonden heb en die werkte meteen dus daar heb ik geen eer aan.

Vraagt wel om een filmpje natuurlijk.
