Mijn nieuwe aanwinst:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3539s.jpg

Het is een TLA704 mainfraim met een TLA 7L3 module (102 kanalen). Dit exemplaar heeft jaren stil gestaan op mijn werk. Een paar weken geleden werd hij opgestart door een collega, echter wou de harde schijf niet opstarten, bleef hangen in de bios. Na wat 'Percussive maintenance' is geprobeerd de HD weer op gang te krijgen, maar dat lukte niet echt goed, sterker nog, de zekeringen sloegen door en deed vervolgens niks meer. Dus werd er besloten, weggooien of meegeven aan mij. Dat laatste is gebeurt.
De voeding bleek sluiting te maken. De 8A zekering vloog er uit.
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3313s.jpg

Bij verdere inspectie stuitte ik op een rare/nare constructie fout:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3314s.jpg

Dit printje staat gevaarlijk scheef en maakt bijna sluiting met het koellichaam van de TO220 tor:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3310s.jpg

Dit was zeer waarschijnlijk de oorzaak: De wilde behandeling heeft er waarschijnlijk voor gezorgd dat het printje net tegen het koelblok aan is gekomen. Nu nog zoeken wat er precies defect is gegaan. Dit bleek gemakkelijk. Het was de hoofd bruggelijkrichter. Na deze vervangen te hebben, deed analyzer het weer, althans, de bios startte op. De HD was dus kaduk. De HD is een normale 44pins 2.5" IDE versie van maar liefst 1.4GB. Ik had nog wel een 40GB 2.5" HD liggen, maar deze werd niet door de bios herkent. Ik heb dus maar een compact flash kaart van 4GB+IDE adapter gekocht en deze gemonteerd:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3535s.jpg

Deze werd wel herkent. Windows 98se geinstalleerd, de applicatie software voor de TLA704 (Versie 3.2) en ja hoor het werkt!
Dus ook het printje recht gezet:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3326s.jpg

Maar naar het aanzetten gebeurt er niks en ik ruik de magische rook waar elektronische componenten op lopen ontsnappen :(. De hele voeding weer (heel veel schroeven ) demonteren, het PCB tje desolderen. Er blijkt 1 mosfetje in SOT23 te zijn doorgebrand tot op het bot:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/sot23s.jpg

Het is de SOT23 Links boven met witte vlek. Nu nog het goede type vinden. Ik zie nog een spoor van de marking, de letter M. De SOT23 rechts boven heeft een vergelijkbare marking, MC. Deze code opgezocht en het blijkt een ZVN3306F N-channel MOSFET te zijn. Deze bestelt, geplaatst en alles werkt weer. Pfff, opluchting.
Nog wat sfeer beelden van de binnenkant voor de liefhebbers.
Links zit het mainboard (Pentium 133 met 16MB!!! EDO RAM). LCD is gedemonteerd.
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3400s.jpg

Detail mainboard:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3342s.jpg

Lege slots en voeding verwijderd:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3337s.jpg

102 channel module 7L3:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3369s.jpg

Binnenkant 7L3:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3352s.jpg

Voeding in de 7L3:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/IMG_3364s.jpg
Hoewel de analyzer nog niet zo oud is, bouwjaar is rond 1998/99 (13-14 jaar oud), is de bruikbaarheid van dit, toentertijd zeer dure, meettoestel niet zo groot meer. Er zit b.v. geen seriele bus decoders bij. Er bestaan wel eigen geschreven decoders voor I2C, maar daar houd het mee op. Je kan er wel erg veel uitgebreide triggering me doen maar da's nogal een uitzoek werkje (voor later).
Helaas heb ik er geen DSO (oscilloscope) module bij. Dat zou de bruikbaarheid sterk vergroten.
Oja, en ik heb ook 6 pods/probes er bij:
http://members.home.nl/a.vermaning/Meetapperaten/TLA704/P6417.jpg

Ach, als je er zelfgeschreven protocol-analysers bij hebt is het toch leuk spul, dan kun je in feite alles maken dat je zelf wilt.

Maargoed, ook een mooie voor het mooiste gratis aanwinst topic dus!

If you want to succeed, double your failure rate.

Goeievraag & Lexy

bedankt voor deze leuke (foto) verslagen.

draadje los

Met zo'n machien moet je wel echt een doel hebben. Meer dan 100 io's monitoren is nogal wat.
Wat heb je nu gedaan aan die constructiefout? Tape op het koelblok?

Every machine is a smoke machine if you operate it wrong enough

Op 28 december 2012 22:20:32 schreef Lexy:
Dit printje staat gevaarlijk scheef en maakt bijna sluiting met het koellichaam van de TO220 tor.....
Dit was zeer waarschijnlijk de oorzaak.....het printje net tegen het koelblok aan is gekomen.....Dus ook het printje recht gezet.....

Het is beter om met een nylon afstandbus, het op afstand, vast te zetten?
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.

http://i.imgur.com/ccqoX.jpg

een Fluke 8505A

[Bericht gewijzigd door borroz op maandag 31 december 2012 19:23:44 (48%)

draadje los

is dat de 8505a in overijssel van marktplaats toevallig ? zo te zien van iemand geweest die met de lampen radio hobby gestopt is ..

waar rook was, werkt nu iets niet meer

Op 29 december 2012 12:09:03 schreef testman:
is dat de 8505a in overijssel van marktplaats toevallig ? zo te zien van iemand geweest die met de lampen radio hobby gestopt is ..

denk het wel :) (hij is wel wat groter dan ik dacht)

draadje los
fred101

Golden Member

Mooie meter, ik dacht dat deze net als de 8500 met insteek modules werkte. Jo za, heb je de TRMS optie ? Die is bizar goed.

Als er een calibratie unit in zit moet je even de nicad nakijken. Die lopen leeg en mollen de print.

Zijn erg mooie, erg stabiele maar wel heel kwetsbare meters. Ik heb een 8500, na drie complete reparaties en vervanging van meer dan 30 ICs heb ik het opgegeven toen de controller het begaf en zover ik kon achterhalen het ROM. Ik sprak later iemand die toen bij Fluke werkte op de service afdeling. Ze waren toen al berucht , was in die tijd een erg geavanceerd apparaat.

Mijn nieuwste aanwinst: een digitale counter ;-) van 2,4 tot 4 GHz ( zoek nog het manual)

http://www.pa4tim.nl/wp-content/uploads/2012/12/siverlabs5212.jpg

En van Florick, een XY recorder. Nog niet werkend. Mist de penkop, een fan en is een beetje defect. Helaas ook nog geen manual gevonden.
http://www.pa4tim.nl/wp-content/uploads/2012/12/moseley135.jpg

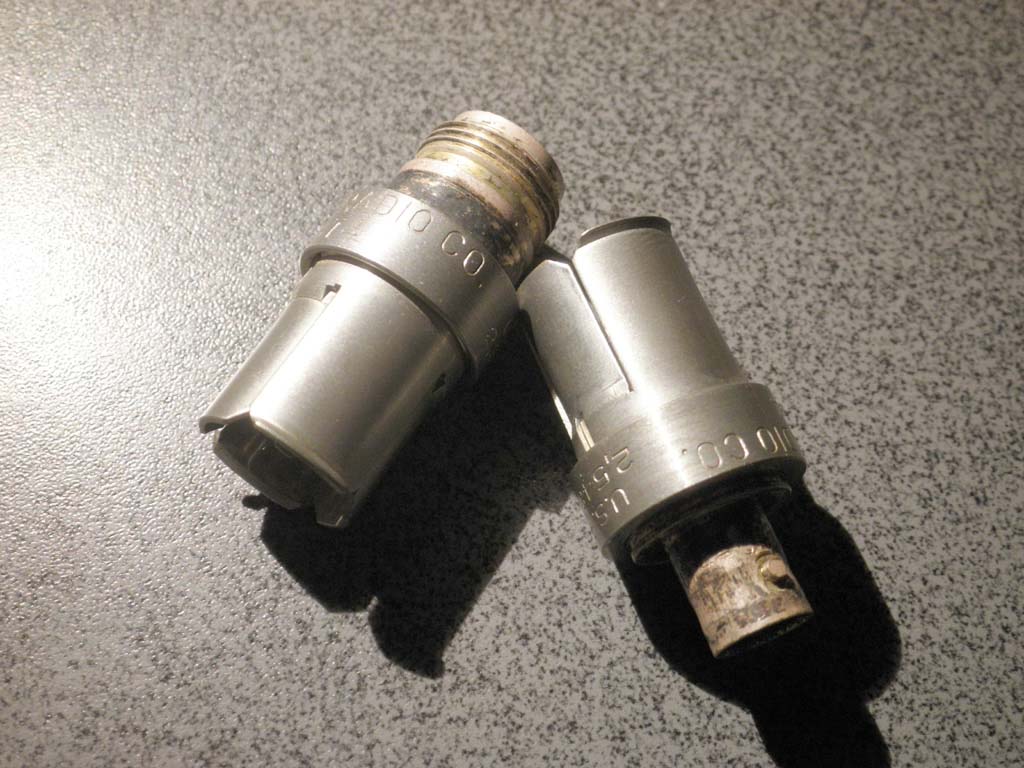

En nog wat stekkers/adapters voor mijn GR collectie
http://www.pa4tim.nl/wp-content/uploads/2012/12/GRadaptersHenk.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

klopt Fred.. zitten ook modules in ..

http://img17.imageshack.us/img17/2428/inhoudfluke.jpg

draadje los
guidob

Overleden

@fred. Heb je de roms niet kunnen achterhalen op het net? Ik heb ondertussen alle logica (rom,gal,pal,prom) uitgelezen van de spullen die hier staan (voor zover mogelijk). Kan me voorstellen dat meer mensen dat doen.

Vooral de Advantest was leuk; 59 eproms, proms en pld's.....

@borroz; leuke meter :)

Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Op 29 december 2012 02:04:49 schreef GerardMonique:
[...]
Het is beter om met een nylon afstandbus, het op afstand, vast te zetten?
MVG Gerard.;)

In principe zou dat het beste zijn, maar er is in principe genoeg ruimte nu de PCB weer mooi recht staat.

Mijn nieuwste aanwinst: een digitale counter van 2,4 tot 4 GHz (zoek nog het manual)

@Fred, Weet je ook het frabikaat van deze mechanische frequentie teller. Misschien heb ik nog ergens info, je weet het maar nooit.

Gr. Jan

fred101

Golden Member

Het is en siver labs SL5212
http://www.pa4tim.nl/?p=4028
Ik heb nog een tweede wavemeter. Daar heb ik ook geen documentatie van. Dat is een oud leger apparaat.
De TS117/GP.

( de fairchild scoop documentatie is goed bruikbaar, de voeding is niet helemaal gelijk maar wel voor 90%. ze hebben hier extra powertorren parallel gezet. Daar is de balans voor. Ik heb nu de -50 uitgetekend ( want daar zit iets fout) en doorgemeten en alle weerstandwaarden en 90 % van de layout is gelijk is. Alleen zit alles op andere locaties dus je zoekt je te pletter.

Guido, de precisie onderdelen uit de meter zijn ondertussen gebruikt om een hele mooie Vref te maken. Mijn beste tot nu toe. Er was in die meter een short ontstaan tussen -30 en +5 door een stukje coaxmantel ( denk ik) wat in een slot lag. Na reparatie gebeurde het weer. Na heel lang zoeken bleek er nog een stukje te zitten maar nu achter de contactlippen. Weer een hoop defect. Daarna deed hij het weer. Weer helemaal gecalibreerd. Geen probleem meer. Ik zet hem op de grond, maak ruimte boven mijn tafel en zet hem erin. Spanning erop, error 9 controller defect. LA erop en geen enkele vorm van leven meer op de ROM pootjes. Toen had ik er genoeg van ( ben er denk ik 4 maanden mee bezig geweest)

[Bericht gewijzigd door fred101 op zondag 30 december 2012 17:18:29 (39%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

@Fred, m.b.t. de XY recorder lijkt deze op de HP 7035B.

Hier van heb ik een technische manual mil. van April 1982_TM 11-6625-2850-14&P. Ik weet niet of je die inmiddels ook al hebt. Ik lees het wel.

fred101

Golden Member

Ik heb een manual gevonden van een HP7035B militaire versie. Dat is wel redelijk in de richting en waarschijnlijk bruikbaar maar eerst de scoop af. Op het moment door familie omstandigheden niet zoveel tijd dus dat duurt nog wel even.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

( de fairchild scoop documentatie is goed bruikbaar, de voeding is niet helemaal gelijk maar wel voor 90%. ze hebben hier extra powertorren parallel gezet. Daar is de balans voor. Ik heb nu de -50 uitgetekend ( want daar zit iets fout) en doorgemeten en alle weerstandwaarden en 90 % van de layout is gelijk is. Alleen zit alles op andere locaties dus je zoekt je te pletter.

@Fred, goed te lezen dat je de Fairchild documentatie kon gebruiken.
Heb ik weer iemand blij kunnen maken.

fred101

Golden Member

Even de HP135 open gemaskt en geprobeerd. Hij lijkt echt inwendig nog geen enkel schroefje op de 7035.
Er ontbreekt een fan, dat wist ik, maar de electrostatische bovenplaat heeft een een soort connector die nergens aan vast zit. Het lijkt alsof er op het chassis eronder een tegendeel heeft gezeten. Daar zit tenminste precies een montage flens. Ik weet dus niet of dat alleen een connectie is of dat er nog electronica tussen zat.
De plaat heeft een stikker met wired for 115V en op de trafo ernaast zitten taps waar ooit iets heeft gezeten. Waarschijnlijk moet er dus direct 115V op die plaat

Er hangen twee draadjes los maar die zijn waarschijnlijk voor pen up/down. .

Je hoort direct de choppers ratelen, hier zitten zo te horen mechanische in.

Als ik de meetpennen van mijn multimeter in de Ohm stand op de ingangen zet en dan de gevoeligheid van de writer op variabel mV zet en met de hand regel dan werken beide kanalen. Dus de X en de Y. Een beetje smering en schoonmaken is geen overbodige luxe maar qua basis lijkt hij te werken.
Je merkt echt dat het een chopper is. Als je hem overstuurt duurt het even voor hij hersteld. Daardoor lijkt het al snel of hij defect is. Net als een Fluke 845, als je die te snel omlaag draait slaat de meter in de hoek en dan moet je terug.

Hij mist alleen een pen up/down mechanisme. Maar dat is niet zo'n ramp denk ik. Op de beugel is wel een klamp te maken waar een potlood of CD marker ingeklemd kan worden.
Maar voedingspanning ect controlleren zal lastig zijn zonder manual maar als hij kloppend aanwijst dan zal dat wel kloppen.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Sivers Lab SL5212 wavemeter

Fred, de wavemeter komt in mijn Philips catalogus 1980-1981 voor onder PM 7070X.
In een oude catalogus 1987 van Siversima staat met PM 7070X/ab, /bg, /dg af hankelijk van de "two window coupling".
In ieder geval lijken de modellen sterk op elkaar.

Ik ga nog verder zoeken.

@ fred, Ja een beetje onhandig. Ik heb die motor er destijds uitgehaald omdat hij niet meer lekker liep. de bedoeling was om er een twaalf volt ding in te lepelen. maar als met zoveel dingen verloor ik algauw interesse, als ik er nu over denk is het jammer want nu zou ik er gewoon nieuwe lagers in gezet hebben

de 115v elektrostatische plaat stond volgens mij parallel aan een van de wikkelingen van de voedingstrafo, maar de tegen connector zat vast aan de ventilator-ophanging dus alles los gesoldeerd. maar die tegen conector zat Zo dat die niet terug te plaatsen was zonder de halve fan ophanging weer terug te plaatsen,

XY schrijvers worden wel vaker aangeboden en ik heb voor uiteindelijk voor €20 een goedwerkende PM8120 gekocht, daarmee plot ik af en toe een buis.

expert in percussive maintenance
Sonytech

Overleden

Ongetwijfeld geheel off-topic: @fred101 Ben toch wel heel benieuwd hoe zo'n PM7070X dan werkt. Is het een compleet mechanisch ding?

"Verbaas u niet, verwonder u slechts."

Sonytech kijk even op deze link http://www.pa4tim.nl/?p=4028.

Fred, geeft hier een korte uitleg (in het engels) van dit apparaat misschien volstaat het anders nog even geduld door zijn familie omstandigheden.
