Op 11 december 2012 17:28:45 schreef fred101:
[....]
[....] De fan maakt te veel herrie maar is een 110VAC fan. Wel een moderne behuizing dus gewoon zo'n zwart geval met 4 schroeven.

[....]

Dat lijkt me niet zo'n probleem. Juist 115V fans zijn gemakkelijk te krijgen (o.a. Radio Twenthe : "Gewoon in serie zetten voor 230V").

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Het is niet zo flitsend als veel hierboven, maar ik vind het wel een prima aanwinst.

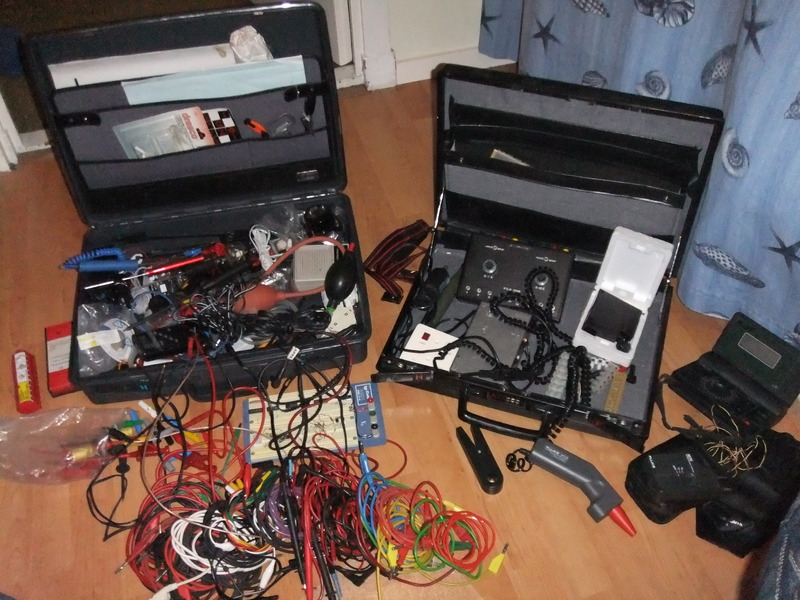

Van een garagesale een paar volgeplempte koffers met meetspul opgedoken. Veel banaanstekkersnoeren, meetpennen, krokodillenhappers, thermokoppels, luchtslangen, pt100 probes, kroonstenen en 2 mini-boormachientjes. Als ook een fluke 80-Tir, 80TK en BBC wz11, m2030. Er zit een industriële fotocel bij (in het witte piepschuim) die al meer waard is dan wat ik er voor heb betaald.
http://www.uploadarchief.net/files/download/resized/garagesale.jpg

Every machine is a smoke machine if you operate it wrong enough

die al meer waard is dan wat ik er voor heb betaald.

Je maakt ons wel nieuwsgierig :)

Lijkt me een goed bruikbare buit!

If you want to succeed, double your failure rate.

Allemaal heel bruikbaar!
Daar ga je plezier aan beleven.

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten
Tidak Ada

Golden Member

Wat is dat grijze ding met die oranje tuut ?
Hoort dat bij dat kastje met twee knopjes dat in het diplomatenkofertje ligt ? Daar ben ik nu echt nieuwsgierig naar...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

@MAH:
Weer voorlopig wat om te knutselen de komende tijd.
Maar is je "Avatar" ook soms in een van die koffers verdwenen?
Want op de site is het alleen een X .
En ik neem aan dat dit niet de bedoeling is.
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.
Tidak Ada

Golden Member

Waarschijnlijk alleen bij jou Gerard, want hier kan ik alles zien.
Het is echter een fenomeen van de site waar ik ook weleens last van heb...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
Sonytech

Overleden

Hier is HMH ook avatar-loos sinds een paar dagen.

"Verbaas u niet, verwonder u slechts."

bedankt allemaal

@TA: dat grijze ding is de fluke 80T-ir, een plugin temperatuur meter.output is in dc millivolts. werkt behoorlijk goed op verschillende oppervlakken. Dat andere kastje is volgensmij een zelfgebouwde decadebank waar ik nog eens goed naar moet kijken. er zitten namelijk 4x2 aansluitingen op en maar twee beschreven op het voorpaneel. Maar iemand heeft er flink werk op gedaan met plaklettertjes (t lijkt net verf).

@GerardMonique: bedankt voor de melding, was me nog niet eens opgevallen. Hij kwam van een site die ze speciaal hoost maar ik denk dat die uit de lucht is. Zal eens kijken of ze weer terug komen.
Edit: de host lijkt compleet down. Zelfs op de home krijg ik een forbidden. Even een dagje wachten, misschien komt het weer terug.

Every machine is a smoke machine if you operate it wrong enough
Tidak Ada

Golden Member

Nu bij mij ook |:( Of haalt MAH nu een grapje uit ?

Edit :
Nu is-tie er weer !!

[Bericht gewijzigd door Tidak Ada op 13 december 2012 22:39:52 (24%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Ik heb maar weer eens wat spullen (van m'n vader) bij m'n moeder van zolder gehaald en naar mijn huis gebracht.
Kom ik daar tussen een houten koffertje tegen. Blijkt dit een spanning/stroom meter te zijn. En voor zover ik kan zien nog helemaal compleet. Er wordt zelfs marmer als isolator gebruikt. In 1969 voor het laatst geijkt. Maar het nummer op het ijkings-raport komt niet overeen.

Klik op de thumbnail voor een volledig plaatje (+/- 160-200kB/st)

http://www.walagata.com/thumbs/nightwalkermeter_meter01.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter02.jpg

http://www.walagata.com/thumbs/nightwalkermeter_meter03.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter04.jpg

http://www.walagata.com/thumbs/nightwalkermeter_meter05.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter06.jpg

http://www.walagata.com/thumbs/nightwalkermeter_meter07.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter08.jpg

http://www.walagata.com/thumbs/nightwalkermeter_meter09.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter10.jpg

http://www.walagata.com/thumbs/nightwalkermeter_meter11.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter12.jpg

http://www.walagata.com/thumbs/nightwalkermeter_meter13.jpg http://www.walagata.com/thumbs/nightwalkermeter_meter14.jpg

De contacten moeten nog schoon gemaakt worden. Evenals de 75A shunt die te zien is als geheel metalen uitvoering met 2 staven.

Elke chaos kent zijn orde. Maar creër je orde, dan krijg je chaos.

Dat ziet er oud uit!

Ik ben wel benieuwd of dat nog een beetje nauwkeurig is.

Zo te zien, met die shunts en die voorschakelweerstanden, was het geen autoranging meter. :-)

Zoiets noemen ze dan "schatten op zolder"...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Mooi hoor, en zo te zien behoorlijk compleet, echt gaaf.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
free_electron

Silicon Member

Bij elektormeters altijd goed de manual lezen en 25 keer nadenken vooraleer je de schakelaartjes omzet en de draden aansluit...

die dingen werken op charge balancing princiepe. wat ze eigenlijk doen is via een 4 kwadrant voeding ( die dingen gaan hoog in spanning... can +200 tot -200 volt ) proberen de lading teniet te doen die op een condensatortje staat. een zeer gevoelige nuldetetector regelt dat systeem. ze meten dus niet direct de electronen die voorbijlopen maar indirect ( dat ding regelt een tweede 'bron' door een tweede 'schakelbare belasting' en daar wordt gemeten.

de echte ingang van de electrometer is een plaat van een condensator... namelijk de gate van een speciale gematchte dubbelfet. vandaar dat die dingen een fenomenale ingangsimpedantie hebben.

blaas die fet op en het is game-over ... ze zijn unobtainium... ik heb er nog 3 liggen , waarschijnlijk de laatste ooit gemaakt ...

De fabrikant is een bedrijf hier in de valley ( uit Fremont) en de laatste keer toen ik daar contact mee had waren er 5 op stock ... ze worden alleen op aanvraag gemaakt... als er een restantje is dan is er stock. ik heb ze toen alle 5 gekocht (25$ per stuk ... ) ik had een electrometer te repareren.. en ik heb er tjdens de reparatie 1 gefrituurd waardoor ik er meteen een tweede kon inzetten...

dus als er geen nieuwe gemaakt zijn ondertussen ...

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Wel Free, ik heb ondertussen een Keithley 642 staan, als ik ooit eens wat stuk heb, neem ik kontact op als dat mag :-) .

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten

Op 19 december 2012 20:22:39 schreef big bang:
Wel Free, ik heb ondertussen een Keithley 642 staan, als ik ooit eens wat stuk heb, neem ik kontact op als dat mag :-) .

- - big bang - -

edit: de hoofdunit heeft de schakelaardekken en de display aan boord, de meetunit is apart. De ingangsbus is een contact dat door een perfect geslepen saffier loopt om een ingangsimpedantie van 1016Ω te kunnen halen. De luchtvochtigheid mag (in de meetunit) ook niet boven de 40% zijn, om zeer gevoelige metingen nauwkeurig te kunnen doen, en contaminaties te voorkomen. Er zit onder een kijkglas in, met een detectorvilt die 10%/20%/30%/40% aangeeft. Er zit speciaal waterabsorberend papier in die je kan regenereren. Eigenlijk mag je die unit alleen openen (volgens service manual) in een bewaakte labo omgeving waar het 21° +-1°C is en rel luchtvochtingheid van max. 40%. Maar hoe creer je zoiets thuis?
Met een vriesdroger lucht drogen? Droge lucht uit spuitbussen? Ik moet een plakkend relaisje vervangen/repareren, die van de zero-check (en die heb je veel nodig, ook bij omschakeling bereiken en die legt de ingang kort zodat je risikoloos wat kan aansluiten)
Ik heb ook al van je gelezen dat jij je reparatie gedaan hebt met IPA, waarin je alles moet weken tot het laatste greintje vet weg is.

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten

Een airco aanschaffen. Bij koelen wordt er ook ontvochtigt.

een airco trekt wel vocht uit de lucht ,maar in de zomer komt dat ook wel zat binnen. in de winter is die waarde van 21 graden 20% vocht al haalbaar met een goed geisoleerd huis wat je flink stookt . normaal is het hier ook maar 30 % of lager in huis in de winter..

waar rook was, werkt nu iets niet meer
Tidak Ada

Golden Member

@Nightwalker
Van dat ding krijg ik bijna een spontaan orgasme ! Wat een prachtig apparaat en dan nog in zo'n staat ! :9

Die groen marmeren shunts zie er trauwens ook heel mooi uit.
Instrumentmakers in die tijd wisten van afwerking. :9~ :9~ :9~
Mijn vrouw is nu de kwijl aan het opdweilen

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Het is idd een heel apart meet instrument.
Ik ga hem binnenkort eens nader bekijken en schoon maken.
Die shunt weerstanden lijken mij via die metalen uiteinden ergens in vast geschroefd te worden waarna je via de schroef bevestigingen een bepaald meetberijk kon uitkiezen om de waarde te bepalen.

Maar ik werd vandaag gebeld door een gespecialiseerd uitzendbureau of ik meteen op gesprek kon bij een bedrijf waar ik een poos geleden op rondleiding ben geweest. Daar kwam ik deze namiddag van terug en morgenvroeg ga ik er meteen weer heen voor een bezichtiging op de afdeling waar ze nu iemand voor zoeken, R&D. En als het goed gaat zou ik er meteen kunnen beginnen.
Dus ik ben benieuwd hoe dit uitpakt en wanneer ik deze meter eens wat aandachtiger kan bekijken.

Elke chaos kent zijn orde. Maar creër je orde, dan krijg je chaos.
Tidak Ada

Golden Member

Er zijn twee soorten shunts, die in die marmeren blokjes zitten, daar staan de waarden van het m,aximale stroom bereik op.
Die met die metalen staafjes, zal wel ergens iets van 75A of 150 A op staan, denk ik. Hij lijkt me niet origineel, vanwege dat er aan de plaats waar hij ligt, is geknoeid. Dat is erg jammer.
De bakelieten shunt, die er naast ligt, lijkt me ook niet origineel.

Het kastje dat er bij zit zijn de voorschakelweerstanden voor spanningsmetingen.

Kan het geheel uit een school komen ? Het lijkt me óf een primitieve universeelmeter, óf een demonstratiemeter voor een natuurkunde les.

Succes met je sollicitatie !!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

@Nightwalker: wow! dat is... mooi! Ik ben het ook met de laatste twee posts van tidak ada eens.
Heel jammer dat die ene metalen er in zit, nog jammerder dat de kist er voor bijgebeiteld is. De rest is gewoon magnifiek!

Meep! Meep!

Wat ik nou toch bij het afval vind ....
(dus is ook gratis aanwinst)

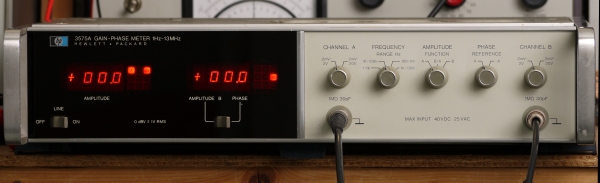

Een HP 3575A gain-phase meter:

http://www.uploadarchief.net/files/download/front%20klein.jpg

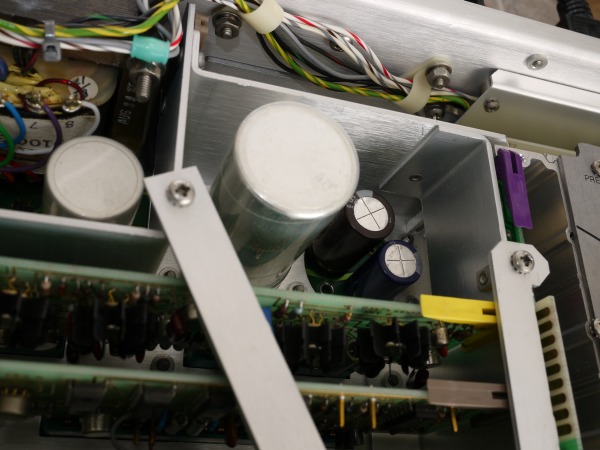

Hij lijkt nog volledig te werken, er was alleen een condensator stuk. Die zijn toch aanzienlijk kleiner geworden:
http://www.uploadarchief.net/files/download/capacitor%20fix%20klein.jpg

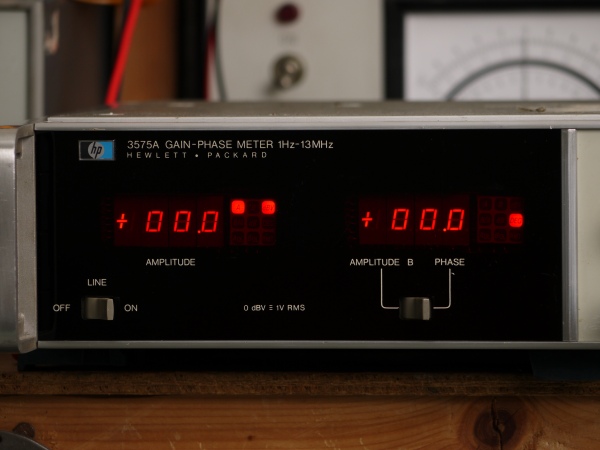

Het is een ontwerp uit ca 1972, ze waren er dus vroeg bij met de leds:
http://www.uploadarchief.net/files/download/panel%20meters%20klein.jpg

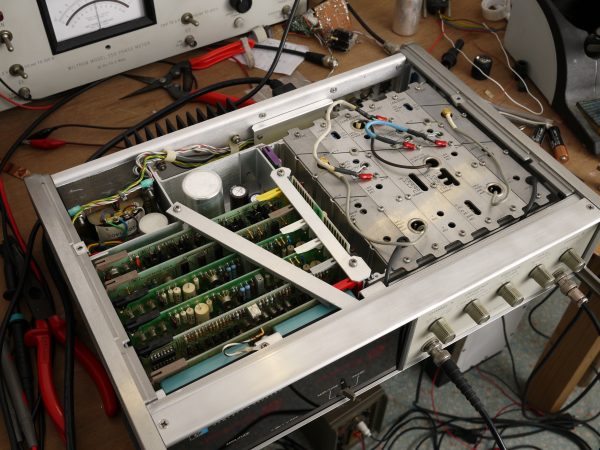

Binnenkant:
http://www.uploadarchief.net/files/download/overview%20klein.jpg

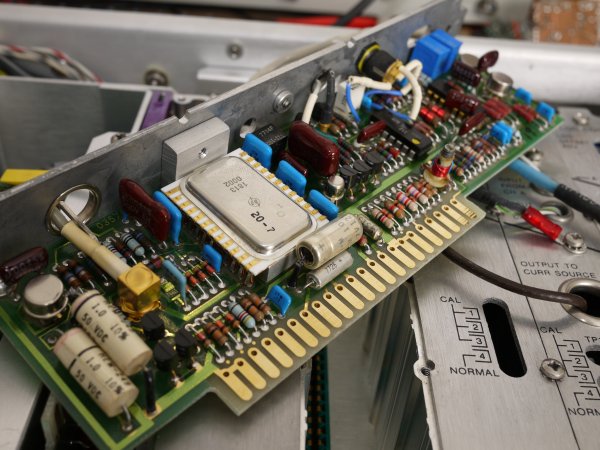

Een log converter. Als deze stuk gaat is vervangen lastig.
http://www.uploadarchief.net/files/download/log%20converter%201%20klein.jpg

Mogelijke toepassingen: bode-plots maken, of in combinatie met een stroomprobe (of I naar U converter (opamp met 1 weerstand)) complexe impedantie meten. Niks dat moderne apparaten niet beter kunnen, maar het is wel leerzaam om zoiets met de hand te doen.
