fred101

Golden Member

Er zijn versies waar golfpijpen op kunnen.
Je kan zo zelf ook een heel eenvoudige counter maken voor lage frequenties. Een goede kwaliteit afstembare kring en de varco calibreren in frequentie. Diode detector eraan en draaien tot maximale uitslag, alleen kun je dat niet in line gebruiken. Alleen lijkt een wave meter meer op een slotted line in de in dat je echt de golflengte meet ( bij een slotted lijn in cm, terwijl er hier een micrometer zit die de resonatie ruimte verkleint en de aflezing is dus gewoon in mm. Letterlijk een golflengte meter.

Helaas heb ik nu twee van die meters maar nog niks wat die frequenties kan opwekken. Die legerversie zou met antennetje ook als veldsterkte meter moeten kunnen werken maar ik denk dat de wifi router niet genoeg output heeft ( en met 2,4 GHz net te laag in frequentie, hoewel die siver labs qua meter aflezing mogelijk wel net laag genoeg gaat) als mijn meetzender af is ( die is al heel ver, alleen nog counter, eindamp, log detector voor poweruitlezing en verzwakker ( en later nog wat meer opties) maar het probleem is dat ik nog steeds geen goede behuizing heb bedacht. Een mooie commerciele behuizing is nog al erg prijzig, eigenlijk wil ik het zo compact mogelijk houden, RBeckers lukt dat al aardig ( die bouwt ongeveer de zelfde), ik ben daar minder goed in. Het is dan de bedoeling wel daar nog een keer 2-4GHz bij te maken.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

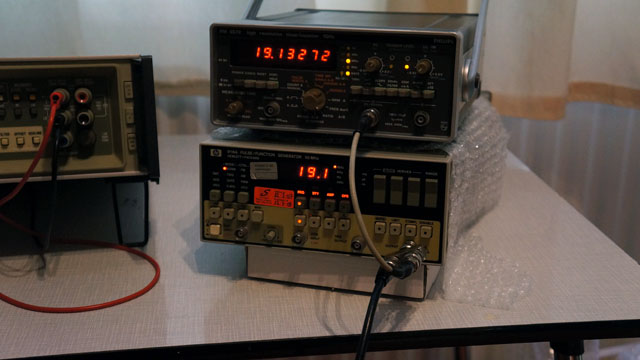

http://i.imgur.com/giHjE.jpg

altijd een spannend moment.. je koopt iets online maar komt er wel signaal uit ? de HP8116A :)

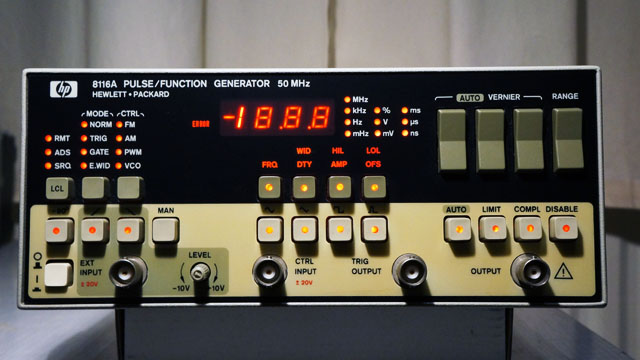

even opgepoetst :

http://i.imgur.com/UMMhW.jpg

draadje los
flash2b

Special Member

Mooi ding die 50MHz AWG, borroz.

Hopelijk heb je minder als die EUR 350 vraagprijs betaald.

hahahaha .. uiteraard.
http://tinyurl.com/aqsxnxc

Ik heb hem idd van marktplaats.. stond al geruime tijd te koop bij Yoram, iemand die ik heb leren kennen als een eerlijke componenten handelaar.
Ook nu een prima prijs, goed verpakt en snelle levering.
(lijkt wel een reclame spotje :) )

[Bericht gewijzigd door Henry S. op dinsdag 8 januari 2013 00:51:34 (22%)

draadje los

@ Borroz: dat zijn hele goede generatoren, ook al leven ze al een tijd. Super degelijk, makelij Duitsland (!) en gebouwd als een tank. Heb hier ook 2 HP81'ers staan.

Heb je hem van Ebay geplukt? (ik vraag me nog altijd af hoe dat zit met douanekosten, inklaring, etc etc, snap er niet veel van)

- - big bang - -

edit: de HP8116A is geen Arbitrary Waveform Generator, tis een puls/function gen

[Bericht gewijzigd door big bang op woensdag 2 januari 2013 22:10:27 (12%)

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten
Tidak Ada

Golden Member

@big bang :
Dat hun je hier vinden

[Bericht gewijzigd door Tidak Ada op woensdag 2 januari 2013 22:16:49 (60%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

@Tidak: dank!
In Nederland hebben ze daar zelfs een site over, welke in in Belgie nog moet vinden. Maar hier ga ik al veel van opsteken.

Er zijn weer mooie apparaatjes in deze thread voorbij gekomen, waardoor het hier ook weer gaat jeuken. Maar eerst wacht ik nog mijn huidig bestelde meetspulletjes af... :-)

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten
Tidak Ada

Golden Member

Sorry, was even vergeten dat je aan de overkant woont ;-)

Maar binnen de EU is het in ieder geval gratis. :)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Ik heb er zelf weer zo eentje bij:

dit maakt het totaal aan delta's :4
http://www.nvhr.nl/data/pictures/Delta_E030.jpg
(plaatje van internet) ze zijn toch allemaal gelijk.

dit was een zeer ongewoon geval. deze was Kapot!

Het euvel bleek een defecte 100uF condensator op de regelprint
na vervanging werkt het weer helemaal zoals het hoort.

expert in percussive maintenance
draadje los

Op 2 januari 2013 22:28:08 schreef Tidak Ada:
Sorry, was even vergeten dat je aan de overkant woont ;-)
Maar binnen de EU is het in ieder geval gratis. :)

:-) Yep, i'm a cross border ;-)

Delta's zijn ook "build to last", maar ook zwaar (de lineaire).
Als je zo'n ding hanteert: altijd veiligheidsschoenen aantrekken ;-)

@Boroz: die Hp8116A is ook nog te krijgen met optie 001 (geen retrofit) die kan bursten. De mijne heeft dit niet (de jouwe ook niet, mist een paar knopjes daarvoor) maar dit kan mn HP3314A dan weer wel. Dat is ook een zalig ding, en kan zelfs de "hallelujah chorus" spelen bij een bepaalde toetsencode bij het opstarten! Staat niet in de manual. zie hier

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten

HP3314A dat is ook een hele fraaie.. en nog muzikaal ook ! :)

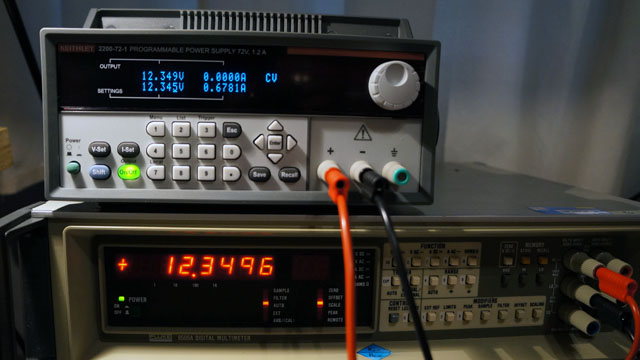

mijn laatste aanwinst, een programmeerbare voeding :

http://i.imgur.com/6t6vF.jpg

KEITHLEY - 2200-72-1 - POWER SUPPLY, AC-DC, PROG, 0-72V, 1.2A, 86W

specs
filmpje

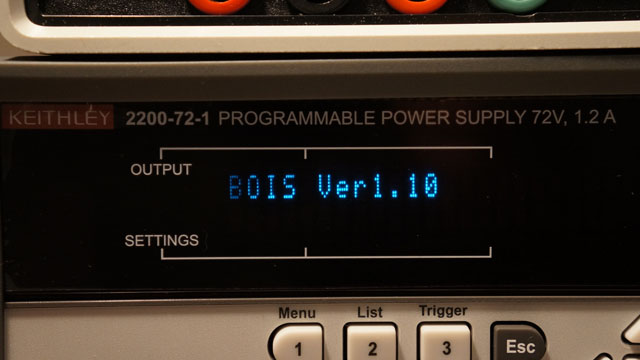

http://i.imgur.com/Px9GA.jpg

huh .. rare jongens die chinezen :)

[Bericht gewijzigd door borroz op woensdag 9 januari 2013 19:56:10 (23%)

draadje los

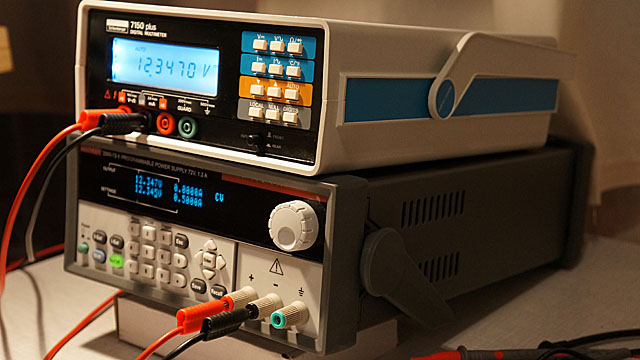

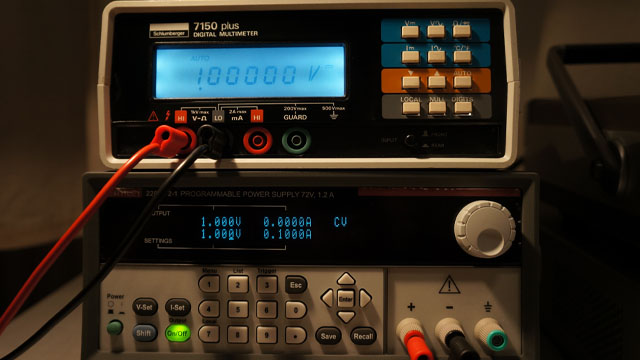

inmiddels heeft de Fluke 8505A plaatsgemaakt voor de Schlumberger solartron 7150plus
http://i.imgur.com/C389s.jpg

http://i.imgur.com/2nZGs.jpg

draadje los

hmm , de solartron 7150 heb ik ook op mp voorbij zien komen ,( bij wim ) ben je daar al je hobby materieel aan het bijeensprokkelen soms :P . er staat ook een keithley 2000 op sinds gisteren meen ik..

waar rook was, werkt nu iets niet meer

Wim is net weg :)

[Bericht gewijzigd door Henry S. op dinsdag 8 januari 2013 00:52:35 (90%)

draadje los

Jij bent in een best nood-tempo apparatuur aan het verzamelen borroz, en nog mooi spul ook. Is dit iets wat je altijd al deed, of zijn er recente veranderingen (nieuwe hobby, werk) waardoor je meer van al dit soort spul nodig hebt?

If you want to succeed, double your failure rate.

@ Jochem

dat lijkt maar zo.. nu toevallig even een aantal apparaten binnen een korte tijd.
(volgende week nog een HP 3437A systemvoltmeter > MANUAL GEZOCHT :) )
En ik betaal echt niet de hoofdprijs.. wel een reële prijs, dus niet 30,- bieden op een apparaat van 900,- zoals die voeding vb

vorig jaar zomer besloten om na 25 jaar andere dingen mijn oude electronica knutselhobbie weer is op te gaan pakken omdat ik, na een herseninfarct/beschadiging, helaas nu altijd thuis ben.

Mijn gedachte was om oude meetapparaten (vn Phillips PM serie) op te kopen/knappen/verzamelen .. daar denk ik inmiddels anders over en de komende tijd ruim ik de reeds verzamelde dingen weer op om vervolgens iets modernere en wat nauwkeurige, betaalbare!, meetapparatuur aan te schaffen.
Dus het mag best oud zijn, maar dan wel kwaliteit, dat is de insteek.

draadje los

Ik vind het mooie aanwinsten, en je verhaal verklaart toch wel dat we in korte tijd zoveel mooi spul langs zien komen in dit topic.

Nog even een mix van 'PM serie' en 'nauwkeurige meetapparatuur':

http://www.uploadarchief.net/files/download/resized/pm2530%20005.jpg
(klik voor groter)

If you want to succeed, double your failure rate.

precies Jochem.. dat bedoel ik ! :)

draadje los

was dat die zeldzame pm 2530 meter die eigenlijk niet bestond ( preproductie ) ? het meest zeldzame ding van philips waar er maar 1 van is gemaakt zou ik wel willen , vandaar uit is alles gebaseerd tot blueray aan toe..

waar rook was, werkt nu iets niet meer
maartenbakker

Golden Member

Nu maak je me toch nieuwsgierig, testman...

edit: Achja, natuurlijk, had ik moeten kunnen bedenken :)

Zal er inderdaad maar 1 van geweest zijn ooit, zelfs van de K1 kleurentelevisie waren er meerdere. Nou kan je wel betwisten of het de moeder van de reeks optische media is, want zo had pinkeltje ook weer voorgangers op zijn beurt. Analoge laservision (VLP) was al actuele research toen de N1500 videorecorder op de markt kwam, alleen kregen ze de techniek niet consumentklaar - naar verluid vooral de platen.

Heel optimistisch zijn er al K9's (26C465 of dan toch tenminste de K11-opvolger van dat model) waar trots op stond gedrukt dat ze voorbereid waren voor VCR en VLP. Toch kwam de eerste speler pas in 1982 op de markt.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

maarten nieuwsgierig gemaakt , check :) ik doelde op de allereerste cd speler genaamd pinkeltje. het formaat van de cd is nog steeds hetzelfde voor cd ,cdi ,dvd ,blueray . blueray zal het laatste media zijn met bewegende onderdelen en afkomst van de cd 30 jaar terug alweer wrs..

waar rook was, werkt nu iets niet meer

Op 6 januari 2013 17:01:59 schreef testman:
maarten nieuwsgierig gemaakt , check :) ik doelde op de allereerste cd speler genaamd pinkeltje. het formaat van de cd is nog steeds hetzelfde voor cd ,cdi ,dvd ,blueray . blueray zal het laatste media zijn met bewegende onderdelen en afkomst van de cd 30 jaar terug alweer wrs..

de diameter van het 'pinkeltje' schijfje was net wat anders. maar dat bedoel je waarschijnlijk niet met 'formaat'?

Laatst nog gered van een enkele reis naar de container:

Tektronix Curvetracer Type 575:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/th_DSC_0827_zpse5b6dab1.jpg

Philips PM2421 met Nixiebuisjes als display:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/th_DSC_1022_zps1209d0f9.jpg

Een toestel waar ik geen idee heb wat het is:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/th_DSC_0829_zps888d4cdc.jpg

Typeplaatje:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/th_DSC_0831_zpsf2fe691e.jpg

Sensoren?
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/th_DSC_0834_zps52711af7.jpg

Weet iemand wat dit voor een toestel is? Het is een metalen kastje met een analoge meter in met een keuzeschakelaar met maataanduiding µA. Achteraan komt er een draad uit, welke naar 2 ronde donkere schijven gaat. Ik vermoed dat dit een lichtsensor is, maar de meter reageert al niet op licht uit een zaklamp

De tektronix en multimeter moeten eens nagekeken en opgekuist worden. Als iemand me hiervoor wat raad kan geven? Ik ben een leek op dit gebied.:)

Tidak Ada

Golden Member

Wat is dat ding met dat grijsgroene PVC, vooraan op die curvetracer?
Lijkt een soort sluiter.... Hoort dat bij dat onbekende apparaat ?

Die VOM heb ik ook. Ley op het nA bereik !!

[Bericht gewijzigd door Tidak Ada op maandag 7 januari 2013 22:11:05 (15%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
