Bij spiegelende oppervlakken word dit aangeraden. Heeft met de emissie waarde te maken, die wordt beïnvloed door spiegelingen.

[Bericht gewijzigd door flash2b op vrijdag 2 november 2012 23:15:05 (45%)

fred101

Golden Member

Het is een degelijk ding maar de gebruiksaanwijzing is de slechtste die ik ooit heb gezien. Niet meer dan een oort stripverhaal. Er staat een plaatje dat je een getal in de hoek kan veranderen maar niet wat je daarmee mee doet. Ik wist dus niet wat dat was. Goed dat je het zegt. Nu nog uitzoeken wanneer je welke waarde gebruikt.

Voor mij is het bekangrijkste dat ik zie of iets heter is dan de omgeving maar soms wil je ook weten hoe warm iets echt is. Ik richte bv op het water van de ultrasoon en dat stond op 50 graden maar hij zei 65 graden. Dat is natuurlijk alles behalve zwart.

Zijn daar lijstjes van ?

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Spiegelende oppervlaktes werken inderdaad niet zo goed. Zelf heb ik er een die ik voor nog geen 10 dollar heb gekocht op ebay. Hij werkt prima om te kijken of iets warm wordt. Hij klopt op korte afstand redelijk.

Officieel is hij voor -50c ~ 380c maar na 600c sprong hij pas op overload. De vraag is alleen of deze resultaten nog te vertrouwen zijn.

Moet nog een keer controleren of de gemeten waardes ook een beetje kloppen.

Als je aan kleinere koelplaatjes of ongekoelde torren (ergens midden op een print) wil meten, is zo'n Fluke wat onhandig. Daarvoor gebruik ik zo'n mini IR-thermometer.
Daar mag je uiteraard dezelfde nauwkeurigheid niet van verwachten, maar het verschil met mijn Fluke 62 Mini blijft onder de 2°C.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Wie meer informatie zoekt over IR temperatuur meten kan o.a. bij FLIR terecht, b.v. hier :)

Voor iets waar je gewoon bij kunt zou ik zelf geen IR thermometer gebruiken, een voor de toepassing geschikt thermokoppel is zowel handiger als nauwkeuriger.
Thermografie is wel een gaaf hulpmiddel, FLIR moest voor ons werk eens iets betaalbaars uitbrengen dat op korte afstand te focussen is.. Want de i-serie is leuk, maar fixed focus en onder de meter niet echt scherp.

fred101

Golden Member

Er zijn diverse projecten te vinden op oa you tube waarbij ze dit soort IR meters dmv bv een Arduino een oppervlak laten scannen en zo dmv een PC programma een Thermische foto maken. Best knap gedaan. Entje gebruikte servos en spiegels en hel vel digitle bewerking. Hel knap gedaan. Niet geschikt voor dynamische toestanden want het duurt wel een minuutje ofzo maar toch heel leuk. De hardware is niet zo complex. De camera moet van van links naar recht draaien met een stappen motor en van boven maar beneden idem. Twee motoren en een oort kogelkop. ( statief kop en wat motoren en tandwielen) de computersoftware is waarschijnlijk een heel ander verhaal.
Ik zag er ook een waarbij ze een gewone camera op de IR camera gebruikte, volgns mij om het meetkader te bepalen Ik zou zelf dan het plaatje van de gewone camera transparant over het warmte plaatje heen monteren. Dan krijg je veel meer detail. Als ik digitaal bedreven was wist ik het wel ;-)

Ik heb ook een thermokoppel.
Vraagje daarover. Ik het ook een PT100 aan zo'n 3,5 digit LED panelmeter. Mijn prema kan ook met een pt100 meten ( dat is een stuk makkelijker dan zo'n thermokoppl wat niet mag knikken) zijn alle pt100 gelijk en kan ik die zo direct aan mijn multimeter hangen of moet daar nog wat tussen. Bij mijn thermokoppel moet er ook een adaptertje tussen.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

@fred: Al eens hier naar gekeken?
En ook naar de "Niaf"-je ?
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.
fred101

Golden Member

Hi gerard, bedankt, het kwartje is gevallen. Mijn Prema gebruikt 4 aansluitingen, en mijn pt100 heeft 2 aansluitingen. Maar de meter gebruikt dus geen speciale versie maar gewoon een Kelvin aansluiting zoals in de wiki stond. Zet ik er gewoon 4 stekkers aan ( aan het eind van de siliconen kabel). Dat is wel minder precies maar voldoende om temperatuur veranderingen te zien.
Die nieaf advertentie had ik gezien maar ze zijn nu ook weer niet pecial genoeg om nu een tweede te kopen om de eerste te maken

Mooi boek van Flir, er zit wel vreselijk veel techniek achter, en ook daar heb je met emissie waarden te maken. Ik wist ook niet dat er twee methodes waren thermografie en radiometrie en ik dacht dat de duurdere Flirs radiometrie gebruiken ( quatum effect ipv micro bolometers)

[Bericht gewijzigd door fred101 op zaterdag 3 november 2012 13:34:51 (12%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Tidak Ada

Golden Member

Op 2 november 2012 18:36:31 schreef jojo:
[...]Heftige mix ;-)
Ammonia is toch basisch? Azijn zurig, dus dat zou dan niet lekker samengaan. [....]

Kun je inderdaad net zo goed direct amonium acetaat gebruiken met wat azijnzuur erbij on te bufferen

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Arco

Special Member

Laatste aanwinst:

Een Prema 5000 (6.5 digit). Is nog goed nauwkeurig.
Ik heb wel even de displays vervangen, want die waren (zoals in de meeste apparaten uit die tijd) net nachtkaarsjes...
De behuizing viel me erg mee. Een dikke gegoten diecast behuizing, waar je rustig met een auto over kunt rijden zonder ernstige gevolgen...

http://www.uploadarchief.net/files/download/prema_3.jpg

http://www.uploadarchief.net/files/download/prema_4.jpg

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Als hij van hout was geweest had het een pros-werkje kunnen zijn, zo met dat geel.

If you want to succeed, double your failure rate.
fred101

Golden Member

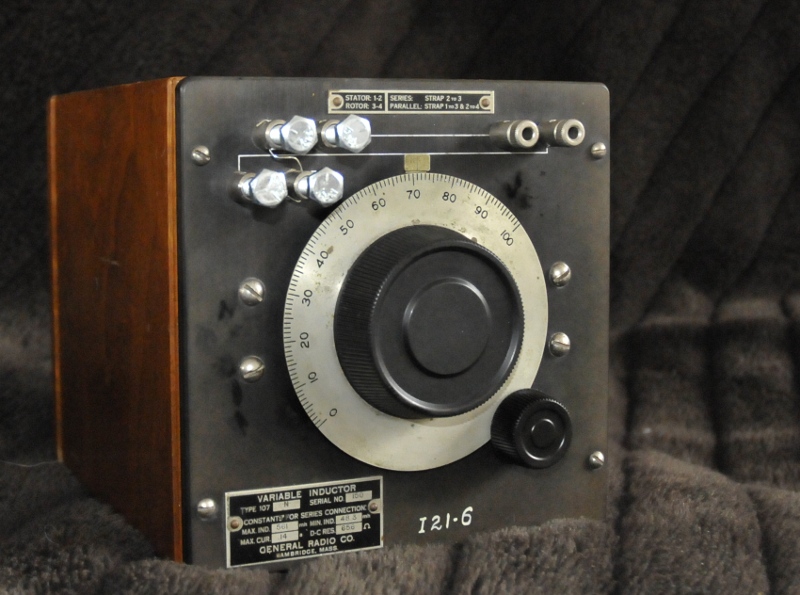

http://www.pa4tim.nl/wp-content/uploads/2012/11/GR107N.jpg
