Het "wat is / doet dit onderdeel" topic Deel 13

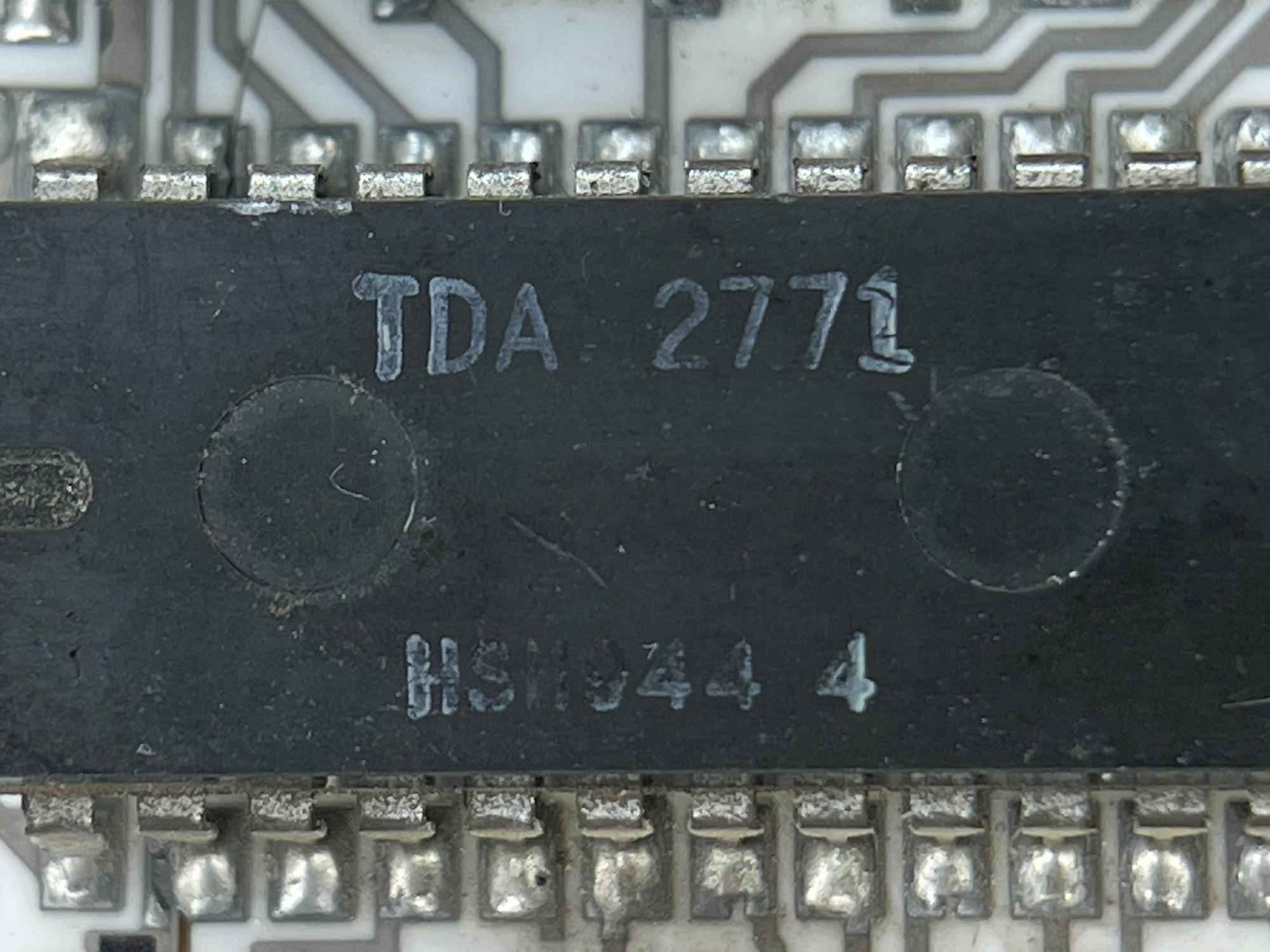

Dat dacht ik al te zien aan de spoortjes op de foto's... ;)

Op vrijdag 21 augustus 2026 09:24:55 schreef RAAF12:
Niemand?

Ik weet het ook niet uit m'n hoofd. Wel weet ik dat een eenvoudige google zoekactie de vorige keer mij resultaat opleverde.

Op vrijdag 21 augustus 2026 09:24:55 schreef RAAF12:
Er was een truukje om zo'n servervoeding te starten zonder load, power good signaal oid. Helaas vergeten :-(
Welke pins moeten worden doorverbonden?
Dell D700E-S1

[bijlage]

Niemand?

P-ON aan min hangen en de voeding start doorgaans. dit is een dun draadje in de atx stekker. bij een standaard atx stekker is dit zo op te zoeken, meen de 4e vanaf de hoek..

Zeer bedankt dat gaat vanavond nog getest worden.

dat ding ziet er wat mij betreft niet uit alsof ie standaard ATX heeft. Dell-EMC...

Ik heb een kleine 20 jaar met "EMC Nederland" op 1 verdieping gezeten. (gewoon 1 gast die erg goed was in wat ie deed. Eens in de zoveel jaar riepen ze weer: "iedereen moet naar het hoofdkantoor komen". En dan riep ie: da's goed, maar als dat ook voor mij geldt, dan ga ik weg en zoek ik wel wat anders. Even later mocht ie toch in z'n eentje op dat kantoortje in Delft blijven... )

Haha! Dit is wel echt Dell :-) De voeding komt van een beurs was erg goedkoop en in principe kan ik de plek niet verlaten zonder iets gekocht te hebben. Maar het ding werkt. Alleen heb ik er nog geen toepassing voor gevonden.
connectors:

Deze dan een smerige papier condensator? Wil niet kapot, maar de scope is al lang buiten gebruik.

Wie weet wat voor een Philips bordje dit is?

Onderzijde:

12NC code: 4022 100 0971.2

Ik heb een vermoeden iets uit een PMDS systeem wat ik ooit eens gehad heb of een van die gesloopt.
Zit een RTC op (MM58174) en een beetje logic.

Er ligt hier een BCW90B transistor daar vragen ze al gauw €5 voor op de bekende sites. Ik heb lopen spitten in de specs maar kan niets bijzonders vinden. Is dit bijv. een heel erg low noise type?

Het is een vrij stevige transistor met een fatsoenlijke fT uit een tijd dat dat allemaal nog niet gebruikelijk was. Nu zou je er een BC639 in stoppen, maar die stamt uit de jaren '70.

Hij zou in een SOT30 behuizing zitten, ik kan dat zo gauw niet vinden. Als het een TO-92 variant is, niet heel bijzonder. Anders misschien wel. [edit: lijkt gewoon een (vroege?) TO-92 variant

Is het een Philips? Dan zou SOT30 in plaats van SOT54 inderdaad kunnen wijzen op een vroeg type, ik ben die aanduiding nog nooit tegengekomen bij Philips.]

Ik vind bij de verkopers voornamelijk Littlediode, die zijn vrij duur.

[Bericht gewijzigd door maartenbakker op (20%)]

Dit staat erop, het symbooltje???

VOlgens Google lens is dat het gestileerde logo van CDIL (Continental Device India Limited)...
Ik twijfel of dat klopt...

Eens...

Doe maar Sescosem.

Op maandag 7 september 2026 12:06:11 schreef maartenbakker:
Ik vind bij de verkopers voornamelijk Littlediode, die zijn vrij duur.

En zéér onbetrouwbaar!

Het kort logo van CDIL is letterlijk een normale letter C... Dan zou je dus CBCW... als type krijgen.

Ik sluit me aan bij Henry. Sescosem.

Zie ik het goed dat het een ingegoten tor is, dus van onder geen normale naad van 2 plastic-helften?

[Bericht gewijzigd door maartenbakker op (27%)]

@henri62, meestal is er 1 uitgang van de spanningsregelaar stuk.
Deze is vaak 7 voeding. 1x 3v3. 1x12 of 6v en de rest 5v.
Let op met meten eraan er zit een buck/boost regelaar in. Als je met de scoop daar gaat meten gaat het vaak mis met resultaat een dode uP. Vraag niet hoe ik dat weet.....

Op woensdag 9 september 2026 00:34:52 schreef maartenbakker:
Het kort logo van CDIL is letterlijk een normale letter C... Dan zou je dus CBCW... als type krijgen.

Ik sluit me aan bij Henry. Sescosem.

Zie ik het goed dat het een ingegoten tor is, dus van onder geen normale naad van 2 plastic-helften?

Alweer Sescosem, heb er patent op ;-)

Het glimt en idd volgegoten, de eerste keer dat ik zoiets bewust in handen heb. Blijkbaar was het latere persproces nog niet operationeel?

Mogelijk is dat ingieten het verschil tussen SOT30 en andere/latere TO-92 varianten. In Japan was er ook een soortgelijke behuizing.

Philips heeft dat persen eerder met wisselend succes gebruikt bij hun SOT25 behuizing uit de late jaren '60 en toen ook nog een blauwe maandag de ingegoten TO-106 behuizing gebruikt, mogelijk niet in alle fabrieken, voordat ze op hun zo typerende geperste SOT54 overgingen.

Nou ziet de opdruk van deze Sescosem tor er wel iets nieuwer uit, dus ik gok dat ze dat ingietproces nog een tijd in stand hebben gehouden. Misschien voor professionele torren of torren die wat meer vermogen konden hebben.

Sescosem noemde 't een CB-76 behuizing...

Ik meet 3.96 resp. 4.95 dus valt mooi binnen de tolerantie.

AI: Behuizing: SOT-30 / F139B

Databook: https://www.retronik.fr/DOCUMENTS/Composants/SESCOSEM/1976_SESCOSEM_Tr… )

Thomson-CSF was de holding of moedermaatschappij waar dochter Sescosem onder valt?

CB-76 staat hier genoemd:

(klik voor groter)
cut/paste
F 139 B is an internal designation for the CB-76 package (also referred to as X-55), which is a 3-pin plastic case equivalent to the industry-standard JEDEC TO-92 package.

Fransen zijn vaak wat eigenwijs :-)

Geen opmerkingen dat dit een lege huls is die wordt opgevuld met smurrie.

Ik denk dat SOT30 zonder streepje is. Ik weet ook niet helemaal Hoe die standaard ontstaan is. Ik denk bij Philips want die gebruikte het consequent, maar ik heb ST (opvolger van Sescosem) er ook mee gezien, en mogelijk nog andere Europese fabrikanten.

Er was ook een voorloper, zo had je ooit de SO2 behuizing waar TO-1 ook aan voldeed.

En er zijn andere fabrikanten mee gaan lopen, wan SOT-benamingen voor SMD behuizingen kloppen niet altijd met de Philips SOT benamingen.

Op woensdag 9 september 2026 00:45:50 schreef Paul Welther:
@henri62, meestal is er 1 uitgang van de spanningsregelaar stuk.
Deze is vaak 7 voeding. 1x 3v3. 1x12 of 6v en de rest 5v.
Let op met meten eraan er zit een buck/boost regelaar in. Als je met de scoop daar gaat meten gaat het vaak mis met resultaat een dode uP. Vraag niet hoe ik dat weet.....

Ik neem aan dat je de post bedoelt over die defecte ECU, ik denk dat ik daar een apart topic over ga openen. Het is toch wel lastiger dan ik dacht. Zeker omdat het board maar enkelzijdig bereikbaar is door potting.

Lichtelijk ontevreden met mijn fietskoplamp (batterij leeg) besloot ik hem te nereenigne (reverse engineeren) om er een betere voor te ontwerpen.
Eentje met een time-out van een uur...

Na een half uur krachttermen kreeg ik het ding open, en dit zit er in:

Enkelzijdig boardje, best wel netjes.
En niet bijster complex:

Beetje uitgekleed: ik vermoed dat D5 (die er dus niet in zit) een low battery indicator is.
Die 3-poter heb ik gevonden, maar wat is dat 6-potertje nou?
Zit in een SOT23/6 behuizing, maar er staat echt he-le-maal nix op:

Bestaan er soms speciale koplamp-IC's?
Of is dit een run-of-the-mill microcontrollertje?

Toegegeven, het is een puur academische vraag omdat het ding toch vervangen wordt, maar zoiets blijft toch knagen...

Zou een PIC10F20x kunnen zijn, gezien de pinnen/aansluitingen.

Deze VCC / GND configuratie herkende ik als Microchip die dat wel eens doet. Maar ik ken ze niet goed genoeg dat ik het typenummer van de "SOT-23-6" variant uit m'n hoofd ken.
En voor het datasheet op te zoeken had ik gegokt: Dan is 6 de Reset pin. En zowaar!

De kans dat het een pin-compatible HOLTEC oid is, dat is natuurlijk ook nog mogelijk. Als de statusled er niet op zit heb je een IO over. Als je daar een "wielsensor" aan hangt (magneet op het wiel, een reedcontact op de vork) dan kan je als je hem kan herprogrammeren programmeren om 5 minuten na de laatste wielomwenteling uit te gaan.

(Of natuurlijk gewoon een lomp grote PIC10F206 kopen, zodat je minder snel aan max flash/ram zit. Dan kan je de gegarandeerd niet lastig-beveiligde chip er zelf opzetten!)

(Volgens het datasheet zouden er vier nummers op moeten staan als het een echte microchip PIC10F20x is. ... Het datasheet vertelt niet wat die nummers zouden moeten zijn. )

[Bericht gewijzigd door rew op (10%)]

Dank.
Die PIC10F20x was ik ook al tegengekomen, maar ik hoopte dat iemand het zeker zou weten...
Trouwens, die letters staan in de PIC10F20x datasheet op pagina 77.

Die ontbrekende LED is inderdaad een low battery indicator, net even getest.
Nu nog het stroomverbruik in UIT-stand bepalen, om zo een berekende gok te doen naar het typenummer van die µC.

Totnogtoe heb ik dit soort controllertjes alleen bij Holtek en Microchip (PIC,ATTiny) gevonden.
