Je mooiste meetapparatuur. Deel 6

Dit topic is gesloten

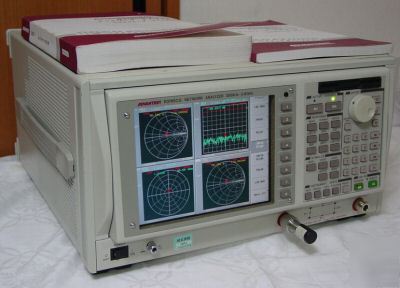

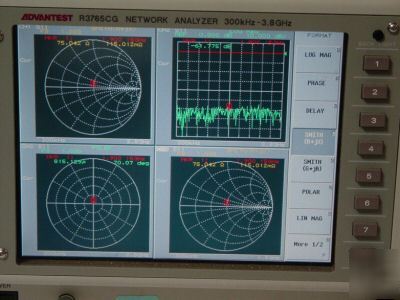

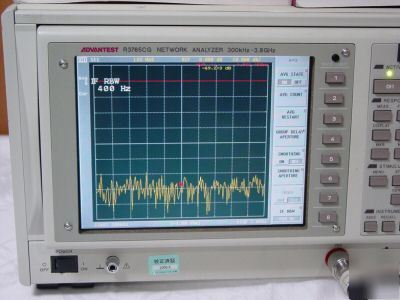

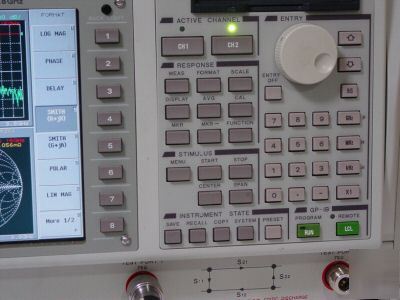

Mijn speelgoed: Advantest R3765CH Vector Network Analyzer 40 MHz --- 3.8 GHz

http://www.lislesurplus.com/misc/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer-1.jpg

http://www.lislesurplus.com/misc/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer-2.jpg

http://www.lislesurplus.com/misc/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer-3.jpg

http://www.lislesurplus.com/misc/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer/Advantest-R3765CG-300K-3-8GHZ-tdr-network-analyzer-4.jpg

Mooi ding! En zo te zien nog redelijk modern ook. Ebay?

Op 28 november 2012 19:38:05 schreef borroz:
ben er ook heel blij mee :)

Ik zou er ook blij mee zijn. Met dat "speeltje" van Microwave ook, maar de scoop lijkt me (in mijn situatie) nuttiger.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ebay... alleen moest ik gebruikmaken van Fam. in de USA anders kon ik het niet kopen en nu werkt de vrouw van mijn Fam, bij FedEx :-)

Iemand een emmer voor me ?
Kwijl :-)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

ik heb even opgezocht wat je met een vector network analyzer kan doen... ben een VNA dummy :)
-
The vector network analyzer, VNA is a form of RF network analyzer widely used for RF design applications. A vector network analyser is a test system that enables the RF performance of radio frequency (RF) and microwave devices to be characterised in terms of network scattering parameters, or S parameters. The information provided by the vector network analyser VNA is then used to ensure that the RF design of the circuit is optimised to provide the best performance. Using an RF network analyzer in any RF design provides the RF design engineer with a view of the components and circuits that would not be possible with any other form of test equipment. In this way the vector network analyzer, VNA is an essential tool that RF design engineers should be able to use.

Although the name of the vector network analyser VNA is the most widely used name for this item of test equipment, sometimes it may be called a gain phase meter in view of the fact that they are able to measure both the gain, i.e. amplitude and also the phase of the device or item under test. Another name that is occasionally used is the Automatic Network Analyzer. However by far the most widely used is the name vector network analyser, VNA.

draadje los

WOW!!!

Wat een VNA!

Eerst een mooie scoop en nu die VNA.

RAAF12

Golden Member

Uhh vanaf 40 MHz, op de kast staat dat ie vanaf 300kHz werkt....
Akelig mooie machine!

Kwijl, dat is nog eens een echt mooie VNA, welke opties heb je er in ( ingebouwde brug, S-parameter testset, TDR ?) wat voor cal-kit heb je !

Borroz, een VNA is ( in mijn ogen) een van de mooiste RF meet appraten die er zijn. ( en de duurste) ik heb er een van 100KHz tot 100 MHz en twee van 0-1300 MHz.

Raaf dat komt omdat hij de CG heeft en niet de CH zoals hij schrijft ;-)
http://www2.rohde-schwarz.com/file_2779/R3765CG-1Ea.pdf

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Het wachten is nu op de verzuurde oude mannetjes die gaan beweren dat al die moderne techniek nonsens is, en dat je een natte vinger ook prima als VNA kunt gebruiken >:)

Een VNA is het mooiste RF meet appraat. :)

En duur!

Op 28 november 2012 22:07:48 schreef alex278:
Het wachten is nu op de verzuurde oude mannetjes die gaan beweren dat al die moderne techniek nonsens is, en dat je een natte vinger ook prima als VNA kunt gebruiken >:)

Bespeur ik hier enig sarcastme :P

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Pff, doe mij maar een analoge vna, die zijn veel sneller >:-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Op 28 november 2012 22:15:07 schreef fred101:
Pff, doe mij maar een analoge vna, die zijn veel sneller >:-)

Nou, de HP 3585A die ik hier heb staan is (en die volledig analoog is) is knap traag als je vanaf 10 Hz gaat scannen. Want om 'm netjes te laten filteren moet je dus ook een stevige tijdsconstante hebben.. ;)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Ik heb ook een van 0..1300 MHz VNA USB met complete S parameter set metingen. De CH heeft slechts een ontvanger en dus geen S parameter metingen helaas maar verder kan ik wel alles meten. Ik heb een SMA en N type cal set bij het apparaat. Was altijd mijn droom en door veel geluk en snel beslissen heb ik hem kunnen kopen voor een koopje.

Een tip: Koop NOOIT meetapparaten in China of andere landen in asie aangezien dat vaak apparaten zijn welke defect waren en door een hobbist zijn gemaakt en verkocht worden alsof ze perfect zijn.

@fred101

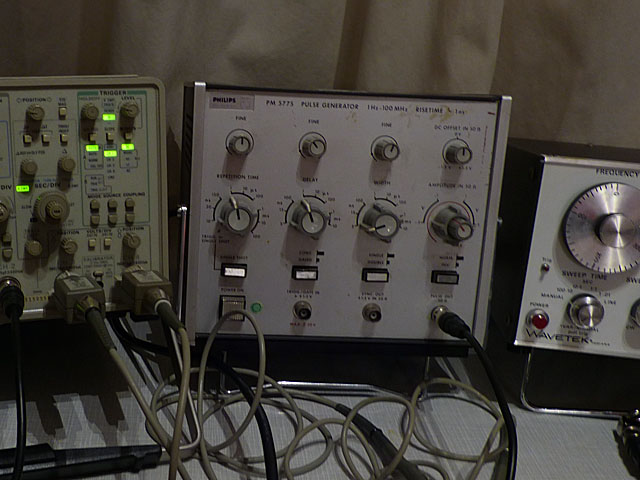

Roland heeft mij vandaag geholpen aan snelle pulsjes met een PM5775

http://i.imgur.com/F1Z3h.jpg

draadje los

Op 28 november 2012 22:33:18 schreef fred101:
Ik maak maar een grapje ;-)

Je moet ook een analoge wijzerplaat hebben op een VNA >:) Een HP 4800A is goed zat!

Op 28 november 2012 22:34:53 schreef Microwave:

Een tip: Koop NOOIT meetapparaten in China of andere landen in asie aangezien dat vaak apparaten zijn welke defect waren en door een hobbist zijn gemaakt en verkocht worden alsof ze perfect zijn.

Door schade en schande wijs geworden, of een 'as is'-geval op de kop getikt?

Op 28 november 2012 22:42:09 schreef alex278:
[...]

Je moet ook een analoge wijzerplaat hebben op een VNA >:) Een HP 4800A is goed zat!

U vraagt, wij draaien: ik heb bij de 8407 de CRT en de analoge display, dus ja, er bestond echt een analoge vna ;-)
Je kn dan nog steeds mbv een X,Y monitor sweeps maken.
http://www.pa4tim.nl/wp-content/uploads/2010/11/HP_8407.jpg

Borroz, mooie pulser, mooie scoop ook.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Een x-y-monitor. Displays. Pffrt. Overbodige luxe.

Frequentie met de hand inzwengelen en de respons aflezen op een analoge meter. Pah. En alle frequenties boven de 10MHz zijn voor Perfessionals. Of voor Bedrijven.

http://www.barrytech.com/hewlett-packard/meters_analog/hp4800a.jpg

[Bericht gewijzigd door alex278 op 29 november 2012 00:05:13 (15%)]

guidob

Overleden

Wat een geweld hier, ik ben al blij dat mijn reservebank nu redelijk werkt:

http://members.home.nl/baltusg/tek7000.jpg

Tijdje terug gekocht met nog een hp voor een paar tientjes. De 7623 heb ik niet veel aan gedaan. Die laat meteen een goede indruk achter.

De 7603 heeft een zwaar leven gehad denk ik zelf. Ik heb aan de HV moeten sleutelen en de calibrator pcb overgezet (scheve potmeters) van een sloopunit.

De laatste fout was even zoeken; de stuur transistoren van de +15V werden erg warm, totdat op een gegeven moment de 1e zelfs sneuvelde (2n5551). Wel was het netjes 15V tot dat moment.

Dus zat ik op de pcb's te zoeken waar de 15V te zwaar werd belast. Niets te vinden. Totdat een lampje ging branden; de versterking van de laatste transistor (2n3055) is wellicht zodanig laag, dat de rest ervóór te hard moet werken. 2n3055 uitgewisseld en inderdaad, alles blijft koel. Niet dat ik denk dat het ding helemaal goed is, maar voor nu goed genoeg.

Overigens was de laatste (er waren er meer ;)) 2n5551 een rare; bij te warm ging die in sper en na wat afkoelen marcheerde het ding weer. Net een 78xx :) Vaag verhaal, maar er zit nu een bc639 in.

Nu nog een keer drie maal 7B53 bekijken; 1x main timebase defect, 1x delayed timebase en 1x de verkeerde indicatie op het scherm (= contacten schoonmaken). Die laatste is zo gebeurd.

Maar het wordt tijd voor en calibratie plug-in en extender plug-ins voor de 7xxx bakken. Maar die zijn duuuuuur. Heb vijf en een half maal een boot-anker.

Op 28 november 2012 22:43:31 schreef alex278:
[...]

Door schade en schande wijs geworden, of een 'as is'-geval op de kop getikt?

Nee, gelukkig nog nooit iets verkeerds gekocht maar ik weet dit van andere handelaren.. Mijn VNA heb ik van een goed adres, eerste eigenaar, en kundig persoon.

Tidak Ada

Golden Member

Op 28 november 2012 22:07:48 schreef alex278:
Het wachten is nu op de verzuurde oude mannetjes die gaan beweren dat al die moderne techniek nonsens is, en dat je een natte vinger ook prima als VNA kunt gebruiken >:)

Lijkt me dan ook hèt apparaat om een kristalontvangertje af te regelen >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
