Hi,

Vandaag weer een familielid binnen gehad uit de "HP Harrison" serie.
Natuurlijk niet zo mooi als Microwave zijn Vector Analyzer maar voor mij waardevol.

Het gaat om een HP Harrison 6823A Powersupply/Amplifier.
Eigenlijk gaat het om een versterker die 40V TT kan leveren bij Max 0,5 A.
Hij is omschakelbaar tussen versterker en powersupply.

Voorzijde
http://www.bramcam.nl/hp/HP-6823a-04-200.jpg

De nog vieze binnenzijde.
http://www.bramcam.nl/hp/HP-6823a-03-200.jpg

Wisselspannings gedrag bij 16 Ohm belasting
http://www.bramcam.nl/hp/HP-6823a-02-200.jpg

Op de "Pijnbank" :-)
http://www.bramcam.nl/hp/HP-6823a-01-200.jpg

Eerst moet hij worden schoongemaakt en ik heb hem vanavond getest of hij te kalibreren is, en dat is zo :-)
Verder zit er een probleem in het meetinstrumen, dat blijf soms hangen,
ik denk dat het wat vuil is.
De meetinstrumenten die in de kleine Harrison serie zitten zijn ongelovelijk degelijk.

Wat kan je hier nu mee...
Ik ga hem ondermeer voor het volgende gebruiken:
Het komt regelmatig voor dat ik wil weten wat de onderdrukking voor stoorsignalen is die zich op de voedingslijnen bevindt.
B.V. hoe goed onderdrukt een uA7805, LM317, spanningsreferentie de 100Hz rimpel?
Als hij schoon en afgereld is zal ik wat laten zien hoe ik er mee meet.

Jammer genoeg is de bandbreedte niet helemaal wat ik nodig heb, 23Khz -3db maar voorlopig genoeg om hiermee te testen.
Een zelfbouwer staat al op mijn verlanglijstje.

Gegroet,
Blackdog

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
guidob

Overleden

Wat betreft de verzameling, het is nog lang niet zo erg als bij Fred. Ik kan me nog bewegen en het staat nog allemaal op 1 kamer. Verder zijn er nog wel lompere spullen aanwezig dan zo'n tek ding. Is allemaal wel al een keer langsgekomen, hp tia, advantest fft.

Verzameling 7xxx:

7L5 SA in 7623A met een reserve 7623 (zit in zo'n mainframe vanwege de fan)
7A13/7A22/7B53 in 7603 met een reserve 7603
7A26/7A18 met DC offset optie /7B53/7B70 in een 7704A

Nummer 1 en 2 zijn dus in gebruik voor een specifieke toepassing; spectrum analyser en differentiële metingen (b.v. voor een 100Hz rimpel te meten ;)). De 7704A is voor de leuk :). Daar komt nog wel een keer een 7B71 bij. Ik heb ook nog 2 gewone scopes (analoog/digitaal)...

Dan nog los:
7603R in bits en pieces. Buis, calibratie pcb, cascade zijn al hergebruikt.
7A13 zonder werkende relays en nog een 7A13 wrak. Relays van die dingen zijn een drama.
7A26, 2x 7A15A en 2x 7B53, 1 met TV optie maar beide nog defect.

De reden voor de wat grote hoeveelheid is dus dat ik de twee bakken van hierboven met een aantal plugins (4 of zo) heb kunnen kopen voor 20 euro (de hp is doorverkocht aan Tidak).

Dus alleen een 7L5 als spannende plugin.

Vandaag is een prologix gpib-usb controller binnengekomen, ik was de agilent clone beu. Straks eens kijken of het werkt.

rbeckers

Overleden

Een 7L5 heb ik nog niet gezien.

Ik heb een grotere kamer dan Fred maar ook zo'n verzameling. :)

Mooi hoor zo'n VNA, fors HF geweld weer :)

Ik heb juist weer mijn collectie uitgebreid aan de onderkant van het frequentiespectrum met een 6.5 digit multimeter en een universal source.

De HP 3457A is een 6.5 digit multimeter met zo'n beetje alle functies die je op een multimeter aantreft, er ontbreekt echter wel een diode tester :P

De HP 3245A universal source is een spanning en stroombron met een hoge resolutie, deze kan daarnaast sinus, driehoek en blokgolf signalen maken tot zo'n 1MHz. De DDS functie die daarvoor gebruikt word kan ook via de GPIB bus misbruikt worden als Arbitraire golfvorm generator, het ding is dus met recht 'universeel' te noemen.

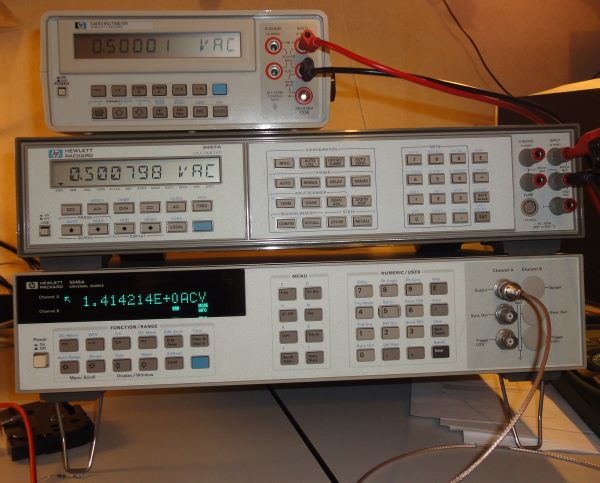

Op de foto hier beneden genereert de generator een sinus vormig signaal met een piek-piek spanning van 1,414212V bij 10kHz. Dit zou overeen moeten komen met een effectieve AC spanning van 0,5V.
De bovenste meter is een HP 3468A 5.5 digit meter die ik even ter controle gebruik. Het is mij niet bekend wat de status van beide meters is maar de bovenste meter lijkt het meest nauwkeurig.

http://www.uploadarchief.net/files/download/3245a_ac_test.jpg

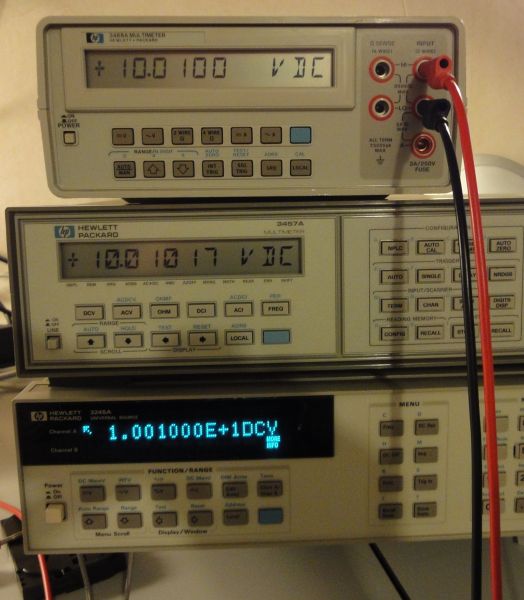

Met een DC spanning aan de uitgang (10,001V):

http://www.uploadarchief.net/files/download/3245a_dc_1001.jpg

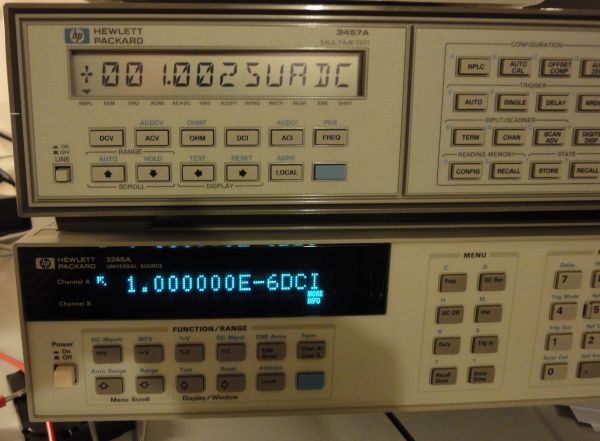

De source als stroombron (1uA)

http://www.uploadarchief.net/files/download/3245a_dc_i.jpg

De meter laat in dit lage bereik een afwijking zien van zo'n 2,2nA dit bleef zo zelfs als ik als stroom 10nA instelde.

De spanning moet instelbaar zijn tot een 1uV en de stroom tot 100pA maar beiden kan ik niet verifiëren met de multimeter. Deze source heeft dezelfde afmetingen als de HP 3458A 8.5 digit 'macho meter' en zouden dus samen een mooi stel vormen.

1 van de eerste proefjes waar ik de source voor gebruikt heb is het meten van de collectorstroom van een transistor als functie van Ube.
Vanaf een collectorstroom van 67nA bij een Ube van 400mV tot een collectorstroom van 680nA bij 460mV zit preceis 60mV. De bekende 60mV per decade. Daarboven is de opwarming voor de transistor van grote invloed op de daadwerkelijke collectorstroom, alleen al even de transistor aanraken met de warme vinger of er overheen blazen doet de stroom enorm variëren. Leuk speelgoed voor de komende winter ;)

This is the world we know best, the world of madness

4.5 digits is genoeg voor iedere hobbyist! >:)

ik vind 'em erg mooi, degelijk en voldoende voor dagelijks gebruik

http://i1233.photobucket.com/albums/ff390/lemans41/PB290209Medium-1.jpg

fred101

Golden Member

Niet waar, mijn voorkeur gaat uit naar 10 digits. Maar dan wel met spiegelschaal >:-)

Edit, hij is al in beeld :) mooi in etui, ik heb er ook een, geen etui maar wel originele meetsnoeren en probes.
Wel een simpson 260 met mooi zwaar leren etui.
Deze is ook niet te kloppen :
1 uV volle schaal:
http://www.pa4tim.nl/wp-content/uploads/2011/04/845AB.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Hi Fred101 en anderen,

Mijn Harrison voeding is erg smerig aan de binnenzijde.
Ik wil de print goed reinigen, meestal boen ik dat met IPA.
Weten jullie een andere goede methode, Fred heb jij dit al eens Ultrasonor gedaan?
Heeft dit gevolgen voor de geperste koolweerstanden?

Mooi metertje Fred, ik heb hier al een ontwerp getekend voor een zelfbouwversie.

Schema hiervan...
http://www.bramcam.nl/uV-Meter-11-200.jpg

Gegroet,
Blackdog

[Bericht gewijzigd door blackdog op donderdag 29 november 2012 22:03:34 (25%)

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
fred101

Golden Member

Ik heb al diverse printen ultrasoon gereinigd. Ik verwijder wel eerst kwetsbare onderdelen en op advies van Rene niet met ICs. Dat waren jaren 60-70 pcbs. Weerstanden waren daarna nog onveranderd. Op het referente board van mij Fluke 332 staat een sticker met ultrasonic cleaned.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Hoezo de IC's eraf dan? Ik haal wel altijd relais en andere 'holle' dingen eraf, en ook spoelen en trafo's die met litze gewikkeld zijn (capilair).

If you want to succeed, double your failure rate.
fred101

Golden Member

Rene dacht dat de bondwires zouden kunnen breken. Ik weet het niet maar tenzij het niet anders kan probeer ik het maar niet.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
rbeckers

Overleden

@Blackdog
Is de lekstroom door D2 en D3 niet te groot?

Er zijn IC's waar ultrasoon problemen mee kan geven.
Hybride modules (Tek scopen) zijn berucht mbt ultrasoon.

Hi,

Ik denk dat ik de Harrison voedingsprint ook deze keer weer met een kwast reinig.

Denk wel dat ik een Ultrasoon reiniger ga kopen, iemand tip voor welk model ik zou kunnen aanschaffen en waar?
Dan kan ik daar in ieder geval de knoppen en aansluitbussen mee reinigen.

rbeckers
Ik heb het document van Bob Pease gelezen over lekstromen bij diodes.
De maximele DC spanning op D2 en D3 is natuurlijk laag waardoor de lek ook laag is.
Maar ik denk dat ik de standaard oplossing daarvoor ga nemen, dat is 2x een fet als diode.
Zal wel moeten testen wat de maximale stroom is, als het maar een volt of 30 aan de ingang kan hebben zonder dat het stuk gaat.

Zal wel een geheel zwevend stukje worden daar aan de ingang :-)

Gegroet,
Blackdog

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.

Ik kan me er bij grotere hybrides wel wat bij voorstellen, misschien zitten de bonding wires daar niet overal goed gefixeerd?

Maar bij alle moderne IC's van tegenwoordig is ultrasoonreiniging geen probleem.

If you want to succeed, double your failure rate.

Op 29 november 2012 23:21:50 schreef blackdog:
Zal wel een geheel zwevend stukje worden daar aan de ingang :-)

Van die mooie teflon dingetjes zijn dan heel fijn!

Vertel welk probleem je wilt oplossen, niet met welke oplossing je een probleem hebt.
rbeckers

Overleden

@blackdog
Misschien beter om een topic te openen over ingangsbeveiliging.

@Jochem
O.a. eproms waren ook kwetsbaar.

Goed om te weten. Zouden die bonding wires daar ook (meer dan in een regulier IC) kunnen bewegen intern?

Ik zal eens navragen wat de policy bij ons op het werk is, daar gooien we vrijwel alle repairs eerst even in de ultrasoon. Ik weet niet of daar ook weleens EPROMS tussen zitten.

If you want to succeed, double your failure rate.
rbeckers

Overleden

Ja, maar het is beter om hier een nieuw topic voor te maken.

Edit:
http://www.vectron.com/quality/Ultrasonics_cleaning_for_hybrids.pdf

[Bericht gewijzigd door rbeckers op vrijdag 30 november 2012 10:19:48 (39%)

Tidak Ada

Golden Member

Zeker in dit soort hybride IC's en Eproms :
http://www.uploadarchief.net/files/download/hybride_ic's.jpg
