die ziet er mooi uit, met de rode en groene transistortjes (?) en membraan kristal :)

Meep! Meep!
fred101

Golden Member

Nee, de HP is een RF versterker.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

`t Is al een ouwetje uit de tijd van de MC6800 µP

Inderdaad, torren, een kristal, wat chips onder die zwarte vlekjes en geprinte lasergetrimde weerstanden.

[Bericht gewijzigd door Tidak Ada op 30 november 2012 11:25:42 (15%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

de Sint zat te denken
wat moet ik die borroz nu eens schenken
natuurlijk ! .. een apparaat om snel te kunnen tellen
en snap die het niet mag hij collect naar Spanje bellen

http://img827.imageshack.us/img827/4030/sintxa.jpg

draadje los

een mooi tellertje doet de hobby echt geen afbreuk.

Website -- Slopen is ook een kunst...
Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com
pietplof

Golden Member

blackdog vroeg naar de us reiniger.
de mijne heb ik gekocht bij HBM te, naar ik meen , Moordrecht.
En dat is een heel handzaam ding met verwarming en nog een digitale uitlezing ook.
De prijs weet ik al lang niet meer maar ik herinner me dat het mij heel redelijk voor kwam.

festina lente

De Sint is me weer voorbij gelopen, dus Kareltje moet weer alles zelf kopen :(

Die PM-6622 kwam mij bekend voor, maar na even alle foto's weer bekeken, bleek er in de loods in Deurne een PM-6625 te staan.
Die ziet er bijna identiek uit.
Maar die is inmiddels ook ergens bij onze CO-ers beland.

fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2010/11/pm6672counter.jpg ook spanje maar dan een paar jaar terug, zat een als bonus samen met een HP8640 en Philips 100 MHz pulser bij een HP spectrum analyser.

Is de jouwe ook met oven ? De mijne staat nog steeds precies gelijk aan de trimble tijdstandaard.

[Bericht gewijzigd door fred101 op 5 december 2012 19:27:32 (19%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Op 5 december 2012 19:26:11 schreef fred101:
[afbeelding] ook spanje maar dan een paar jaar terug, zat een als bonus samen met een HP8640 en Philips 100 MHz pulser bij een HP spectrum analyser.

Is de jouwe ook met oven ? De mijne staat nog steeds precies gelijk aan de trimble tijdstandaard.

ik ga er wel vanuit dat er 'standaard' een oven inzit.
of is dat een optie ? enfin.. heb even hier naar gekeken :)

- http://www.flickr.com/photos/eevblog/sets/72157629731591013/
- https://www.youtube.com/watch?v=13jeHBvsoSg

draadje los

Ik heb ook een nieuwe :) nu heb ik eindelijk een compleet lab. na falend zelfbouw, was ik het zat. nu alleen nog een output buffer, daar ben ik nu mee bezig.

plaatje en data

hij staat nu tussen mijn zelfbouw HV voeding, en de variac die nodig een nieuw huisje nodig heeft.met mijn nieuwe lab zit de stekker aan de verkeerde kant, en de voltmeter is ook kapot.

het is een TG-310, voor mij een flinke aankoop. nog nooit in een keer zo'n duur apparaat gekocht. ( studentenbudget:P ) maar met dank aan de ETV , de studentenvereniging van EE in delft, mooi wat korting op gekregen via farnell. Ik vind het wel jammer dat de frequentie niet weergeven wordt. ik heb al in de binnenkant gekeken, er is wel een mouw aan te passen. PIC? true-rms to DC converter is ook wel leuk. maybe following soon...

nu eens eerst mijn versterkers doormeten en een plot maken :P

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

Standaard in de PM6622/72 is volgens mij een TCXO, zit er bij mij ook in. Een oven was een extra optie.
In mijn (oudere) PM6630 zit wel standaard een oven.

http://www.uploadarchief.net/files/download/img_0305.jpg

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com
fred101

Golden Member

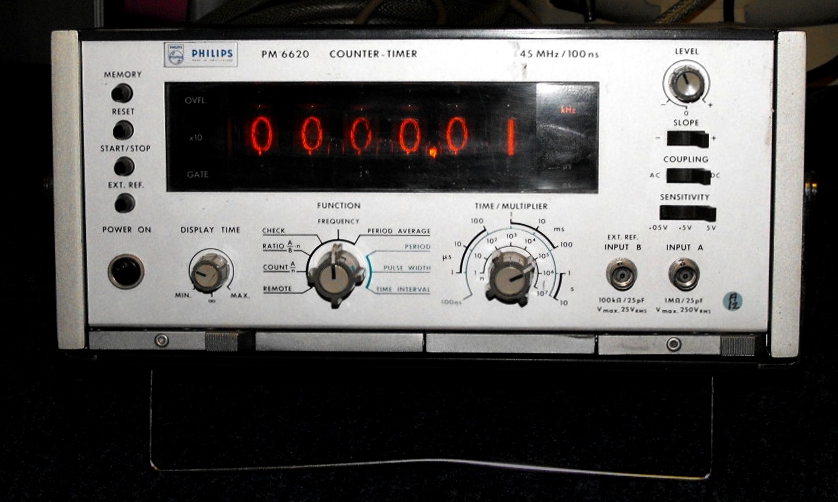

http://www.pa4tim.nl/wp-content/uploads/2010/11/PM6620.jpg

Mooi he, nixies ;) deze heeft geen oven maar zit normaal gekoppeld aan mijn HP105

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

nixies zorgen toch wel voor extra sfeer in tegenstelling tot die ongezellige lcd/led displaytjes :)

draadje los

Ik zit me af te vragen waarom de 80MHz-teller van Arco een digit meer heeft dan de "High Resolution" tellers van Borroz en Fred.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Pah, zoveel digits heb je toch niet nodig? >:)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl
fred101

Golden Member

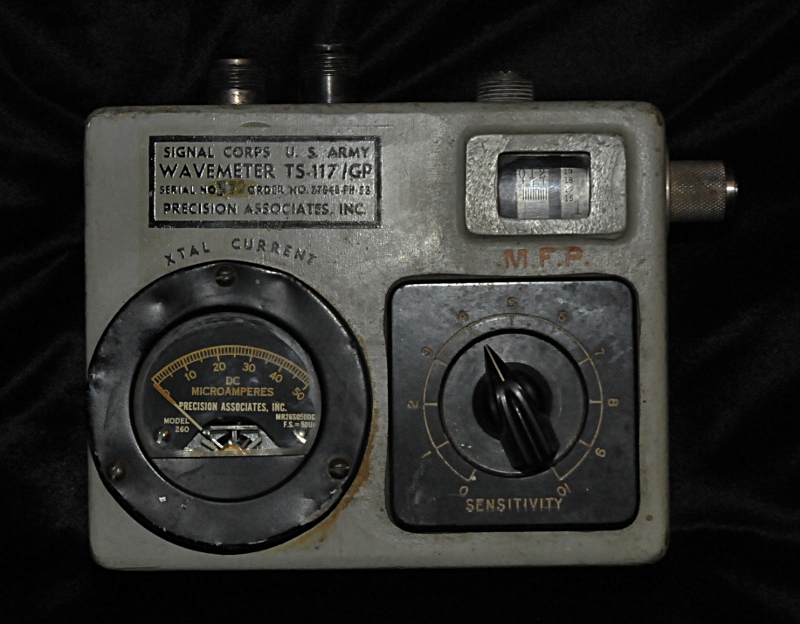

http://www.pa4tim.nl/wp-content/uploads/2012/10/ts117front.jpg
Inderdaad, doe mij maar analoog >:-) ( meet 2.5 tot 3.5 GHz)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

Op 5 december 2012 20:07:34 schreef fred101:
[afbeelding]

Mooi he, nixies ;) deze heeft geen oven maar zit normaal gekoppeld aan mijn HP105

Fred, waarom heb je er een stuk afgezaagd ? :D

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2010/11/HP5326BWeb.jpg

Nog wat nixies omdat het bijna kerst is :-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

OT
Wat dacht je van een kerstboom vol ? ;)

Of allemaal van die overtollige P-buizen in de boom, daar kan je putten mee dampen en je kunt ze nog in serie zeten ook...
/OT

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
Schimanski

Golden Member

Op 5 december 2012 20:47:25 schreef pros:
Ik zit me af te vragen waarom de 80MHz-teller van Arco een digit meer heeft dan de "High Resolution" tellers van Borroz en Fred.

Als je als uitgangspunt neemt dat Philips niet zomaar voor het leuke er 1 digit extra in stopt betekent dit dat de 80MHz teller een veel nauwkeurig tijdbasis moet hebben dan de andere. Bij een nauwkeurigheid van 1.10e-7 (1Hz op 10MHz) zijn 7 digits voldoende. De "high resolution" tellers hebben al 8 digits (0,1Hz op 10MHz)

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum

die van Arco is gewoon stiekum opgevoerd
