Mooi project Calichio! Printen zien er spat zuiver uit je verdere afwerking ook. Die 230v vind ik ook wat link op deze manier. Ik zou om je printen niet te gaan vernielen ook extra relais gebruiken.

pros

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Hoe ik het zou aanpakken:
Relais en printkroonsteen verwijderen.
Aan de componentzijde de groundplane rond de 230V-printgaten "wegboren" met een 4mm (of 5mm) boortje. Dan is daar het gevaar geweken. Wel zorgen dat je niet te diep boort! :-)
Relais en printkroonsteen terugplaatsen en solderen. Flux zorgvuldig verwijderen.
Aan de soldeerzijde alles afplakken met uitzondering van de 230V-eilandjes, -printsporen en hun naaste omgeving. Daar enkele lagen Plastik-70 van Kontakt Chemie op aanbrengen.

Zo moeten er geen rare toeren uitgehaald worden met extra-relais, en blijft de print onbeschadigd.

Nieko

LED addicted... Fijnmalen en snuiven maar!! :P

Mini projectje.
Met onze vriendengroep hebben wij al een tijdje een festival caravan. Gezien er geen prik paal aanwezig is op een festival hebben we een accu nodig.

Met dank aan het werk bij mijn vader heb ik een bult 12V NiCad accu's liggen met een sterke behuizing er om heen.
De accu's zijn zo eenvoudig in hun oude apparatuur te schuiven.

Gezien ik de accu's met apparatuur en al heb voor onderdelen heb ik er maar meteen een projectje mee gemaakt.

3x 1Watt power LEDs, 3 verlichtte druk knoppen en 1 accu + houder.
Gezien de druk knoppen (ook afkomstig van mijn vader zijn werk) moment schakelaar zijn moest er een kleine Flip-Flop schakeling gemaakt worden met een 4013, schakel transistor en 1Watt power LED driver:
https://dl.dropboxusercontent.com/u/11183770/IMAG1076.jpg
Onderkant:
https://dl.dropboxusercontent.com/u/11183770/IMAG1081.jpg
Lampen aan:
https://dl.dropboxusercontent.com/u/11183770/IMAG1086.jpg
Één van de knoppen:
https://dl.dropboxusercontent.com/u/11183770/IMAG1084.jpg

Op 17 mei 2013 19:33:58 schreef pros:
Hoe ik het zou aanpakken:
Relais en printkroonsteen verwijderen.

Van dat idee van Pros ga ik dit weekend werk maken.
Bedankt voor de TIP!

Natuurlijk had ik die print moeten maken zoals deze voor het werkhuis.
Hier zijn die sporen wel in orde.

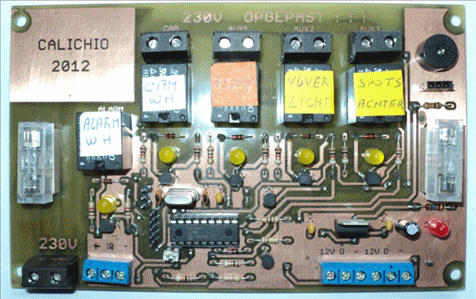

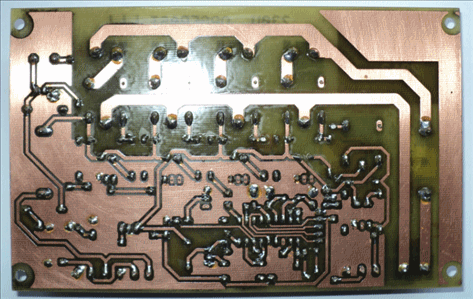

http://www.uploadarchief.net/files/download/print-werkhuis-achter.gif

http://www.uploadarchief.net/files/download/print-werkhuis-voor.gif

Animatronic Control Unit vervolg:

@Amateur19 Jazeker! zelf gebouwd hoor!

Kiekjes:

http://www.mijnalbum.nl/Foto-CH7ZRZUK-D.jpg

http://www.mijnalbum.nl/Foto-H6AUO8VV-D.jpg

links: FTDI Chippie print voor aansturing Triac kaarten
boven: 2 maal Triac print
onder: stuurprint voor LCD scherm
rechts: parallax servo controller

Jeroen13

//Project Quadrocopter 2.0 in progress //dsESC4x //PIC32Flight

Op 17 mei 2013 20:22:51 schreef Calichio:
[...]
Van dat idee van Pros ga ik dit weekend werk maken.
Bedankt voor de TIP!

Natuurlijk had ik die print moeten maken zoals deze voor het werkhuis.
Hier zijn die sporen wel in orde.

[afbeelding]

[afbeelding]

Volgens mij zijn de connectoren ook te klein voor 230V (lastig oordelen adv foto) de IPC-2221 schrijft namelijk minimaal 2.5mm clearance voor tussen line en neutral. En ook tussen de 230V en de laagspanning. Correct me if i'm wrong

tja....idd moeilijk te zien op de foto's.
De afstand tussen de connectoren is 7.5 mm en de clearance is minimaal 3mm, dus daar ben ik nogal redelijk gerust in.

Jeroen13

//Project Quadrocopter 2.0 in progress //dsESC4x //PIC32Flight

ah oke als de afstand tussen de sporen 3mm is dan is het goed.

Eindelijk ventilatieroosters in mijn zelfbouwversterker gemaakt:

http://img.photobucket.com/albums/v643/Twan1983/Zelfbouw%20versterker/DSC00974_zps2393e367.jpg

http://img.photobucket.com/albums/v643/Twan1983/Zelfbouw%20versterker/DSC00975_zpsa8a3c1c3.jpg

http://img.photobucket.com/albums/v643/Twan1983/Zelfbouw%20versterker/DSC00976_zps29786d18.jpg

http://img.photobucket.com/albums/v643/Twan1983/Zelfbouw%20versterker/DSC00978_zpsb7c08438.jpg

Ook heb ik rubber voetjes onder de versterker gezet.

The Engineer

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

wow, netjes. ziet er heel profi uit :9~

even mijn dagprojectje showen; niet bijzonder maar wel heel handig.
Ik kreeg een een analoge paneelmeter in mijn schoot geworpen. Nu had ik er niet direct een nodig maar ik heb er wel een nut voor gevonden. helaas was het meetbereik compleet verkeerd, maar niets wat Photoshop niet kan fiksen. En het resultaat, ik heb de meter in mijn variac geplaatst. toch heel handig! nu kan ik een van mijn multimeters vrijhouden voor andere metingen.

Lambiek

Special Member

Als je haar maar goed zit, GROETEN LAMBIEK.

@ Twan 1983,

Dat ziet er strak uit, heb je het met skai leer bekleed?

Dank voor de complimenten. :)

Op 18 mei 2013 17:40:56 schreef Lambiek:
@ Twan 1983,

Dat ziet er strak uit, heb je het met skai leer bekleed?

Nee, dat is gewoon de coating van de bovenplaat, de zijplaten en onderplaat zien er ook zo uit. :P

Amateur19

Overleden

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets

Ja, ik heb hier ook zo'n 19 Inch kast staan. Zijn bij die van mij extra platen die je in het frame schuift. Mooie kasten.

@BertusAnimatronic.

Moai makke hear.

@Calichio

Gaaf met deurklikmagneten de hele boel in de muur vastzetten.

Op 18 mei 2013 17:52:09 schreef Amateur19:
Ja, ik heb hier ook zo'n 19 Inch kast staan. Zijn bij die van mij extra platen die je in het frame schuift. Mooie kasten.

Klopt, die platen schuif je in de behuizing, alleen de boven- en onderplaat kun je er later gewoon opschroeven.
Ik vind het ook een hele fijne behuizing, heb hem ooit gekregen toen er nog een andere versterker in zat. :)

Dnstje

Elektro/laser/lichtdude enzo* http://yoshinon.dnstje.nl/

Op 16 mei 2013 12:44:40 schreef Amateur19:
Nou jaag ik het OFFTOPIC. :)
Is misschien iets voor een appart topic.

http://www.circuitsonline.net/forum/view/112960
Daar heb ik de rest staan :)

Een tijdje geleden heb ik een plooi-machientje gemaakt.
Het lijkt wel een ingewikkelde constructie maar ja....soms begin je aan iets en achteraf weet je pas hoe het eindigd.
De maximum plooibreedte is 200mm... misschien weinig, maar toch is het een handig ding.

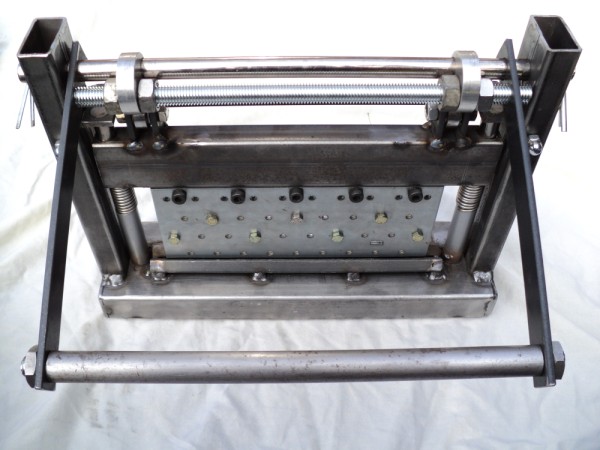

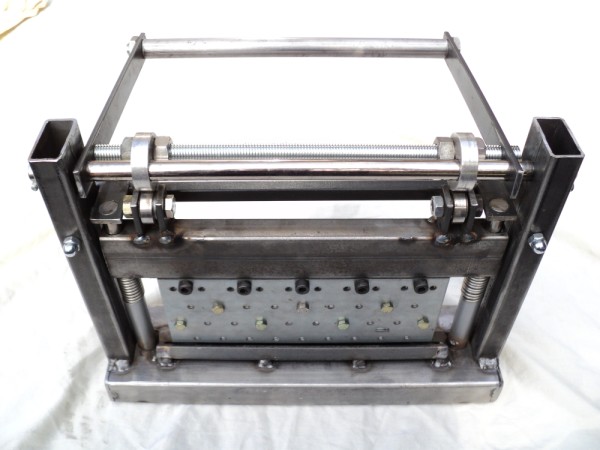

http://www.uploadarchief.net/files/download/zetbank_01.jpg

http://www.uploadarchief.net/files/download/zetbank_02.jpg

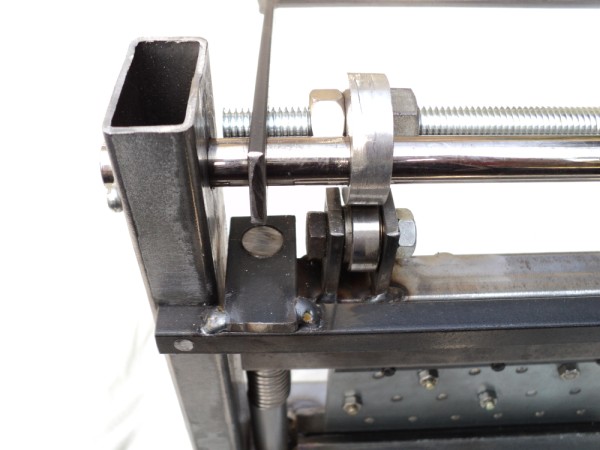

http://www.uploadarchief.net/files/download/close_up.jpg

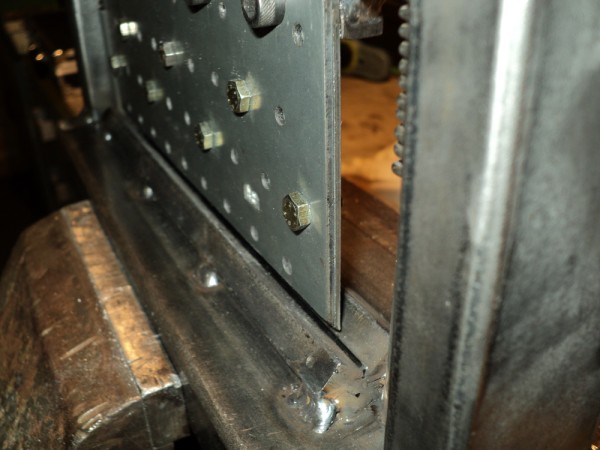

http://www.uploadarchief.net/files/download/mes.jpg

Ik heb er het onderkomen voor mijn galva-wisp mee gemaakt.

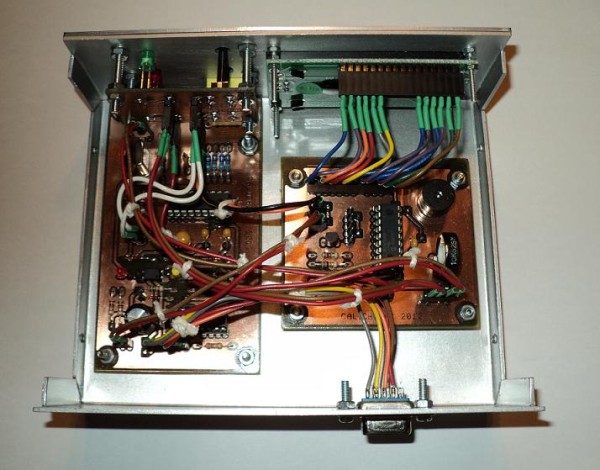

http://www.uploadarchief.net/files/download/galva-wisp-inside.jpg

Damic

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Mooi alleen geen verwisselbare platen en hoeken?

Verwisselbare platen?.....daar heb ik er een hoop van gemaakt.
Van 50mm oplopend tot 200mm, per 10mm.

Damic

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Doh nu zien ik het, je kunt je platen verwisselen.

Yep,...en hoeken is ook geen probleem.

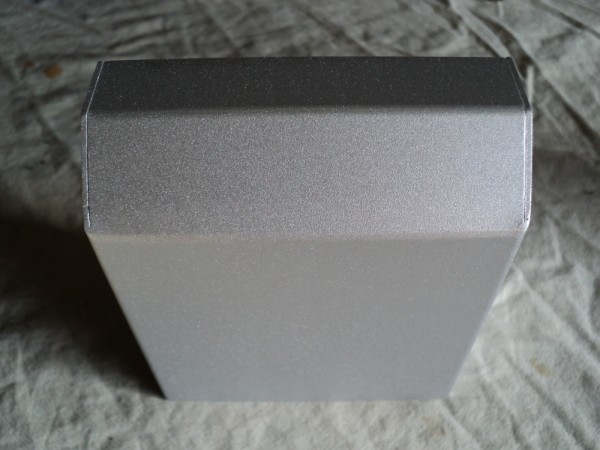

http://www.uploadarchief.net/files/download/plooihoek.jpg

daandc

Golden Member

Niet storen a.u.b ben al gestoord genoeg!

Mooi stukkie huisvlijt calichio !

Een goed doordacht idee, zo raar is de constructie niet een profesionele plooibank heeft praktisch een zelfde constructie.

Als je deze netjes zou laten coaten dan is het net alsof het een kant klaar product uit de winkel is.

Doet me een beetje denken de lts daar moesten we als examenwerkstuk een zetbankje maken .

Een verdomd handig, en mooi gemaakt kantbankje.
Dit werkt ook mooi om je pcb's op maat te "breken"
Aan 1 zijde met een stanleymes insnijden, omgekeerd op dat bankje, en knak, hij breekt mooi op het lijntje.

big_fat_mama

Zie Paulinha_B

hoe beter de vraag geschreven, zoveel te meer kans op goed antwoord

http://users.skynet.be/fa348739/image/airpower.jpg

Commentaar welkom bij het projectje dat ik heb opgezet voor in mijn ULM, en mogelijk ook deze van collega's: een paar spanningsregelaars met wat periferie, en een optionele crowbar.

Vooral twijfel ik over de schema-editor gEDA die ik gebruikte, het lijkt me dat die ontwikkeling is stilgevallen. Zou ik overstappen of KiCad, of op nog iets anders? Moet wel draaien op Linux.

En weet iemand of het wel gaat lukken, zo'n Icom A6 op een niet-originele voeding? Ik verdenk er de fabrikant van dat hij er alles aan doet om het enkel met zijn eigen spul te doen werken.

http://users.skynet.be/fa348739/nl/prj_airpower.html

[Bericht gewijzigd door Henry S. op dinsdag 21 mei 2013 00:28:40 (5%)]
