Een Arduino stoplicht :) Werkt als volgt: De Arduino heeft een vast IP, door deze URL met een bepaalde GET-parameter aan te roepen (http://<ip>/?state=<hier_state>). Kan kiezen uit "ok", "warning", "critical" voor respectievelijk groen, oranje, rood (knipperen).

Wanneer de Arduino aan gaat laat hij alle kleuren eerst een voor een even branden, om vervolgens op groen te gaan, totdat hij een andere state binnenkrijgt.

Meer info op m'n Tweakers.net blog: http://thinkpad.tweakblogs.net/blog/8919/server-status-stoplicht-met-a…

Jullie hadden hem nog te goed: Nachtfoto

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
Amateur19

Overleden

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets

Gaaf! Die buizenversterker.
Al die andere projectjes ook top.

fred101

Golden Member

Technisch knappe foto. Mooie versterker

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Animatronics Control Unit

http://www.mijnalbum.nl/Foto-SWQ4XTKP-D.jpg

Unit bestaat uit drie 19" 1HE onderdelen.

Boven: Multi I/O box, 5 ingangen (Jack), 3 DC motor uitgangen (Speak-on) 12V (omkeerschakeling met relais), 2 general purpose relais uitgangen. Alle in en uitgangen met led-indicatie.

Midden: USB aansluiting voor seperate DMX controller, 2 ingangen (Jack) met led-indicatie om voorstelling te triggeren, LCD status scherm, 2 maal RJ45 uitgang om maximaal 16 servo's te kunnen aansturen, DC power uitgang voor servo's 5V (Speak-on). Op achterzijde 8 maal 220V uitgangen die afzonderlijk aangestuurd kunnen worden. Maximaal 1500 Watt per kanaal.

Onder: gemodificeerde PC, afgeschermde "Magic switch" schakelaar en audio uitgang.

Wat je hiermee kan? Een animatronic voorstelling aansturen!

Voorbeeld: http://www.youtube.com/watch?v=1DzBs2rChNk

Ik heb eens mijn oude hobbie uit de kast gepakt, en wat nieuws er tussen gezet. aka een stereo oscilator met pll? in iedergeval stabiel op 1 frequency en geen harmonische in de buurt van de FM band.

betreft een 1 Watt zender, opgebouwt uit een car fm transmitter dingetje van de actions.
Met 2x BF199 en een 2n3866 kom ik ruim in de buurt bij de 1 watt, zowel met een Slimjim 2km verder op te horen nog.

Er zitten verder geen filters op, bandpass filter enzo. dus ik hoor ze ook nog eens terug op de 200mhz.. 300mhz en de 500mhz...... zelfs vanuit de oscilatoor, maar de harmonische op de 100mhz en lager zijn wel weg, door de schroef door de spoel heen bij de 2de trap :P, zonder deze krijg ik een klein piekje met mijn signaal in de band. of het aan de SDR stick ligt weet ik niet, ik heb verder geen apparatuur om hem te meten :).


http://yoshinon.dnstje.nl/CO/1a.jpg


http://yoshinon.dnstje.nl/CO/2a.jpg

en eventueel nog een vid in werking.

https://www.facebook.com/video/video.php?v=595356317150042

Elektro/laser/lichtdude enzo* http://yoshinon.dnstje.nl/
fred101

Golden Member

in iedergeval stabiel op 1 frequency en geen harmonische in de buurt van de FM band.

Als je op 100 MHz uitzend zit je tweede harmonische op 200 MHz, de eerste harmonische is je uitzend frequentie op 100 MHz.

Er zitten verder geen filters op, bandpass filter enzo. dus ik hoor ze ook nog eens terug op de 200mhz.. 300mhz en de 500mhz...... zelfs vanuit de oscilatoor, maar de harmonische op de 100mhz en lager zijn wel weg, door de schroef door de spoel heen bij de 2de trap , zonder deze krijg ik een klein piekje met mijn signaal in de band.

Dat zijn dus je harmonische, meestal gaan ze door tot over 1 GHz.
Geen idee wat je bedoeld, met : zelfs vanuit de oscillator ( noem je dat eindtrapje de oscillator ?)
Als je harmonische op 100 MHz weg is, wat laat die sdr dan zien en waar zit je dan te luisteren ?

Volgens mij gooi jij spurious en harmonische door elkaar.

Heb je luisteraars op 100 mHz ? >:-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Lambiek

Special Member

Als je haar maar goed zit, GROETEN LAMBIEK.
Amateur19

Overleden

@BetrusAnimatronic.

Ha do dit allegearre sels boud? Syn dêr ek foto`s fan?
Of in pear plaatsjes fan de binnenkant.
It sjocht der wol prachtig ut hear.

Voor alle niet fries sprekende op CO.
Heb je dit allemaal zelf gebouwd? Zijn daar ook foto's van?
Of een paar plaatjes van de binnenkant.
Het ziet er wel prachtig uit hoor.

@Dnstje.

Waarom wel een schotje tussen de twee BF's en niet tussen BF en eindtrapje? Neem een stukje dunne coax voor het aansluiten van het RF uit die action zender.

De opbouw is wel heeeeel herkenbaar. Etsen?? Nergens voor nodig toch bij zo'n ontwerp? Zou er voor deze manier van bouwen ook een naam zijn, zoals "spinnetje" of "dead bug" een bekende naam is.
:)

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets
fred101

Golden Member

Ja, dat heet manhattan. Hier een vreselijk mooi en strak voorbeeld.:
http://aa7ee.wordpress.com/tag/manhattan-construction/

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Ben Belg sowat :D :: plaatjes zijn meestal klikbaar
Lambiek

Special Member

Dat ziet er zeker strak uit.

Op 16 mei 2013 10:55:44 schreef Amateur19:
Etsen?? Nergens voor nodig toch

Ik heb op de camping wel eens een schakeling gemaakt op een stel speelkaarten, bij gebrek aan print materiaal.

Als je haar maar goed zit, GROETEN LAMBIEK.
Amateur19

Overleden

Zeker erg mooi opgebouwd. Nou alleen 1 vraag. Basis condensator is 2 geleiders en 1 isolator. Een stukje print met een kopervlak op een kopervlak plakken geeft dus een capaciteit die je niet weet. Ik ben zelf meer voor het vlakjes maken in de dragende PCB. Een 50 of 75 Ω lijn vind ik dan eenvoudiger te maken.

@Lambiek. JAAAAA.... of een bierviltjeradio :o:o

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets
fred101

Golden Member

Dat valt nog wel zolang je niet naar de honderden MHz gaat. Zo'n rond minivlakje zit in de fF maar die grote tegels en ook nog dun pcb gaat harder. 2x2 cm is ongeveer 7-12 pF (ligt aan materiaal) 3x3 cm ongeveer 30 pF en 5x5 ongeveer 80 pF. Dus 1x1 zal iets van 3 pF zijn.

Die gefreesde vklakjes in een pcb hebben capaciteit naar de aanliggende groundplane en naar de onderliggende groundplane. Het wordt microstrip als je geen groundplane boven op hebt en coplanar waveguide als de vlakjes op de zelfde kant liggen als je groundplane. Frees je in dubbelzijdige print dan wordt het een mix en de impedantie veel meer onvoorspelbaar dan bij manhattan.

[Bericht gewijzigd door fred101 op 16 mei 2013 12:37:42 (41%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Amateur19

Overleden

Nou jaag ik het OFFTOPIC. :)
Is misschien iets voor een appart topic.

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets

Ik heb een domotica systeempje gemaakt en dat wou ik toch even tonen.

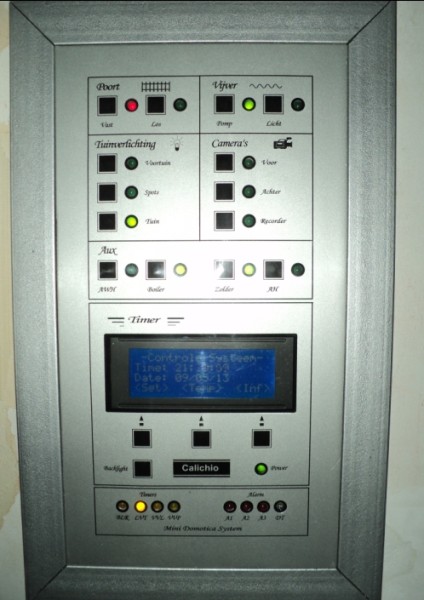

Het bedieningspaneel:
De 14 knoppen boven het LCD zijn gewoon aan/uit knoppen voor tuinverlichting vijverpomp camera's enz...
Met het LCD kan ik allerlei timers instellen en alarmen activeren.
Onderaan zijn de 4 linkse ledjes om te zien welke timer actief is, en de rechtse melden eventueel alarm.
Op het LCD kan ik ook de temperatuur in mijn werkhuis en de garage uitlezen.Alles hangt aan mekaar met het systeem van Fritz zijn domotica-systeem, ongeveer 40 meter kabel gebruikt voor 3 nodes en tot hiertoe werkt alles feilloos.

http://www.uploadarchief.net/files/download/bedieningspaneel-dom%20(424%20x%20600).jpg

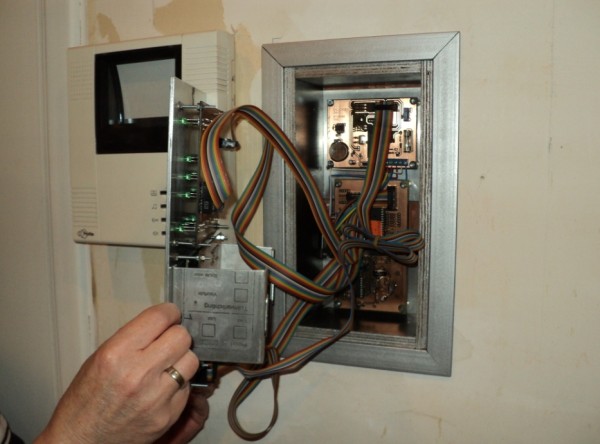

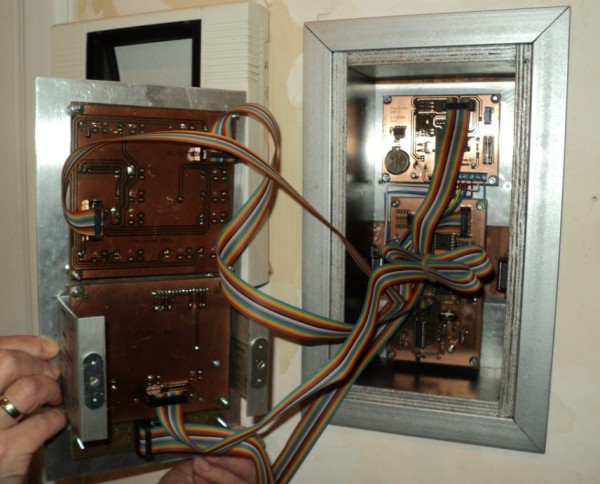

Het frontpaneel klikt met twee magneten vast in zijn kastje.
http://www.uploadarchief.net/files/download/bedieningspaneel-open-01%20(600%20x%20484).jpg

Erg handig, alleen mijne muur nu nog terug behangen... pphhfff!!!
http://www.uploadarchief.net/files/download/bedieningspaneel-open-02%20(600%20x%20444).jpg

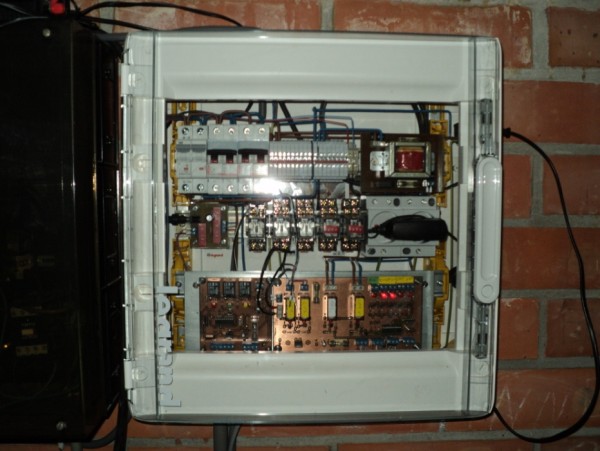

En alles netjes ingebouwd:
http://www.uploadarchief.net/files/download/schakelkast-garage%20(600%20x%20451).jpg

Proper werk!

Ik hoop dat je voldoende uitbreidingsmogelijkheden hebt ingebouwd, want zo'n zelfbouw domotica-project durft wel eens sneller groeien dan onkruid... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Wat een eer dat jij hier op reageert Pros..., dat het sneller groeit dan onkruid heb ik ondervonden, daarom heb ik er een jaar mee bezig geweest.

Toch nog een paar foto's van het binnenwerk en de (verplichte achterkant).

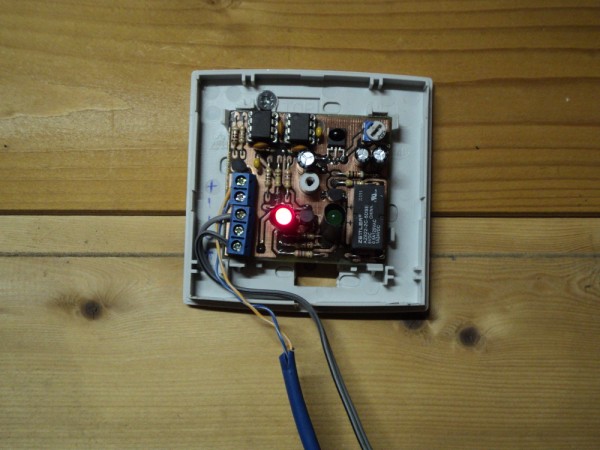

IR ontvanger voor alarm werkhuis:
http://www.uploadarchief.net/files/download/ir-ontvanger_01%20(600%20x%20450).jpg

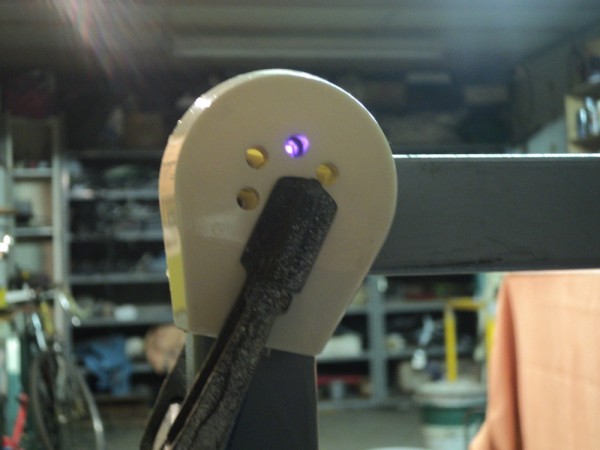

En de zender:
http://www.uploadarchief.net/files/download/ir-zender%20(600%20x%20450).jpg

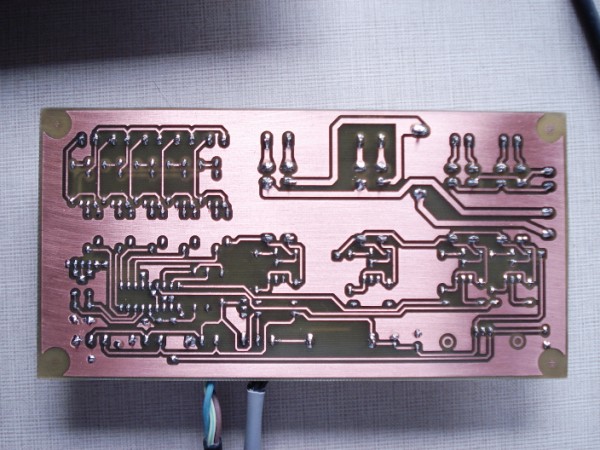

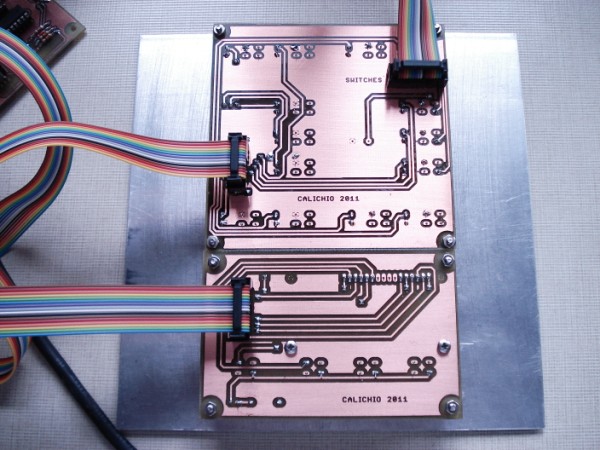

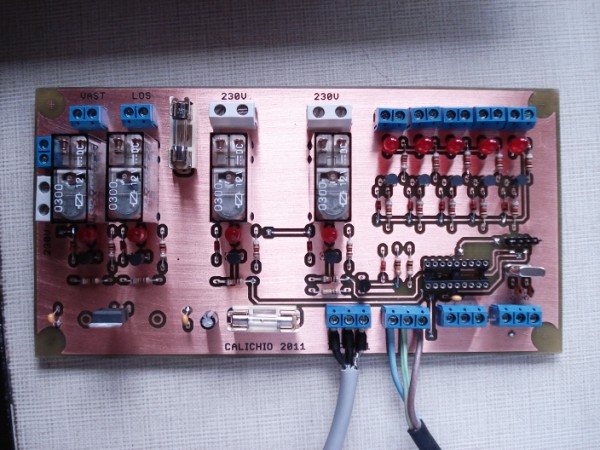

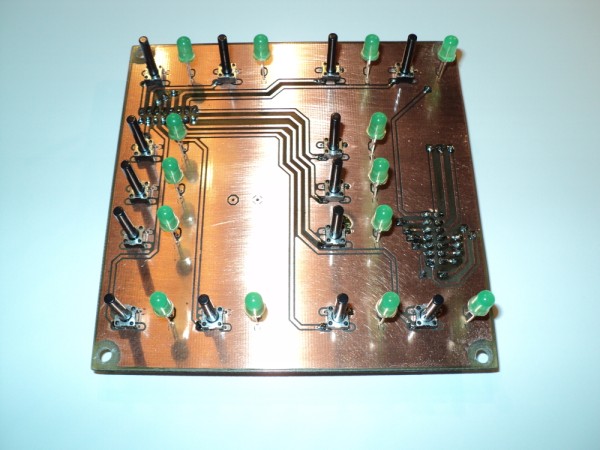

Schakelpaneel achterkant:
http://www.uploadarchief.net/files/download/knoppen%20achter%20(600%20x%20450).jpg

http://www.uploadarchief.net/files/download/l-k-boven%20(600%20x%20450).jpg

http://www.uploadarchief.net/files/download/relais%20achter%20(600%20x%20450).jpg

http://www.uploadarchief.net/files/download/relais%20voor%20(600%20x%20450).jpg

[Bericht gewijzigd door Henry S. op 19 mei 2013 16:22:36 (10%)]

haasje93

Golden Member

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
Sine

Moderator

Heel netjes Calichio

Als ik een opmerking mag maken, de groundplane zo kort rond 230V is wat ... eng.

Dat klopt, mijn enige troost is dat ik er maar een heel erg kleine belasting mee schakel.

Dat is alleen een troost als hij ook overeenkomstig "heel erg klein" is afgezekerd.

En verder mag je jezelf op de schouder kloppen, de reactie van inbouw-grootmeester pros heb je ruim verdiend ;)

Op 16 mei 2013 21:51:04 schreef Calichio:
Wat een eer dat jij hier op reageert Pros..., dat het sneller groeit dan onkruid heb ik ondervonden, daarom heb ik er een jaar mee bezig geweest.

Gezien het jaartal op de PCB duurde het project zelfs nog wat langer dan je dacht.

Maar nu heb je weer tijd genoeg om te behangen :D

If you want to succeed, double your failure rate.
Lambiek

Special Member

Alles ziet er heel netjes uit, de printjes ook.
Alleen het 230VAC gebeuren vindt ik ook een beetje eng.

Als je haar maar goed zit, GROETEN LAMBIEK.

hm....nu begin ik het ook wel eng te vinden.
Ik kan het oplossen door de input van die twee relais 12V te geven ipv 230V, dan kunnen die op hun beurt twee relais schakelen die op de din-rail gemonteerd zijn en dan kunnen die de 230V schakelen.
Natuurlijk, een relais gebruiken om een relais te schakelen is ook niet optimaal, maar het is toch zeker veiliger.
Bedankt voor de reacties!
