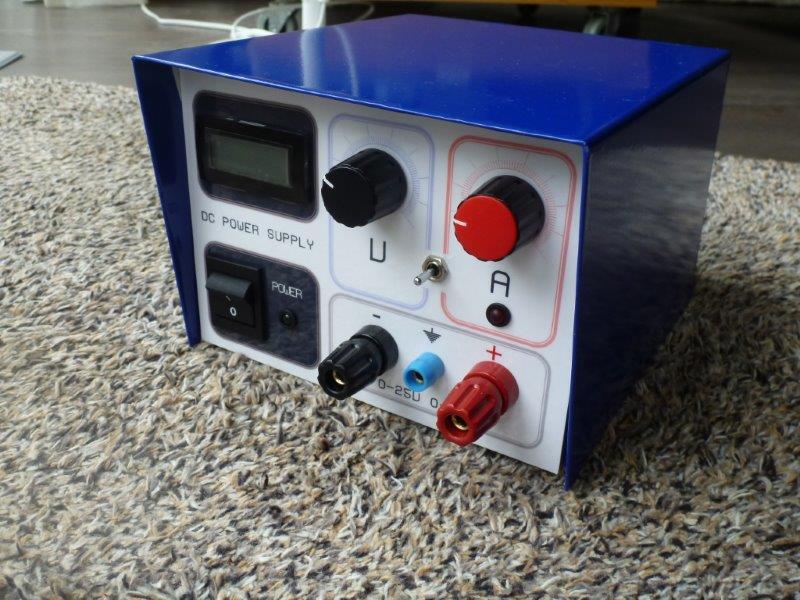

Nadat ik in 1987 mijn elektronica studie had afgerond heb ik er weinig meer mee gedaan totdat ik afgelopen jaar samen mijn vader een Arduino projectje ben begonnen. Dit beviel zo goed dat ik, op zoek naar een nieuw project, op deze site de CO Voeding tegenkwam en maar een bestelling heb geplaatst. Inmiddels is hij klaar - hier het resultaat:
http://www.uploadarchief.net/files/download/co%20voeding.jpg

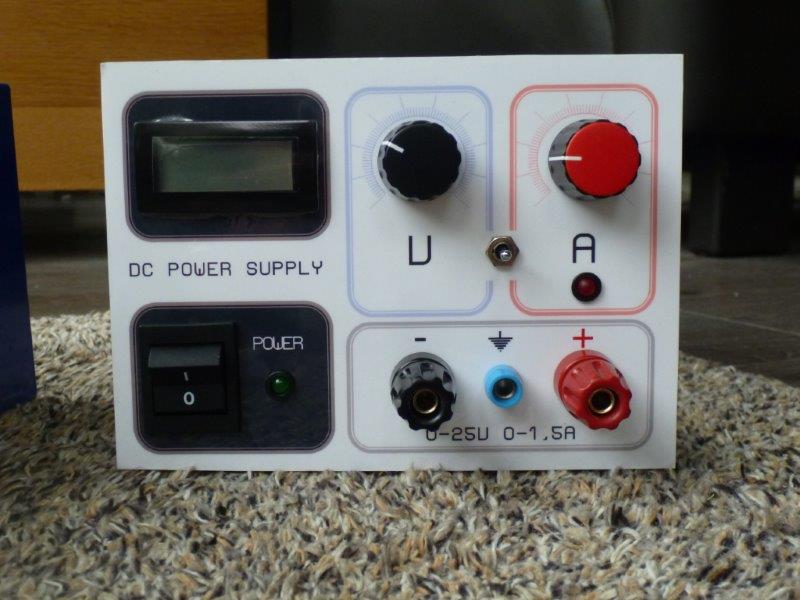

Front:
http://www.uploadarchief.net/files/download/co%20front.jpg

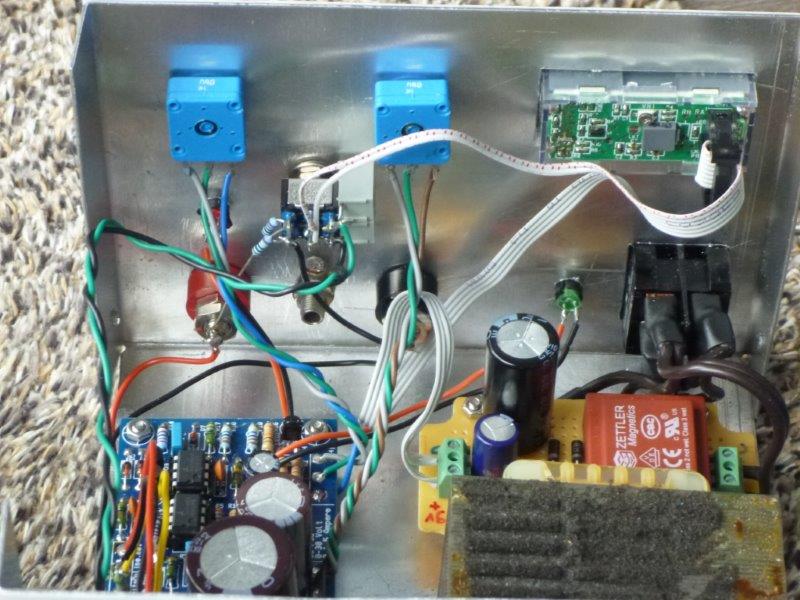

http://www.uploadarchief.net/files/download/co%20front%20in.jpg

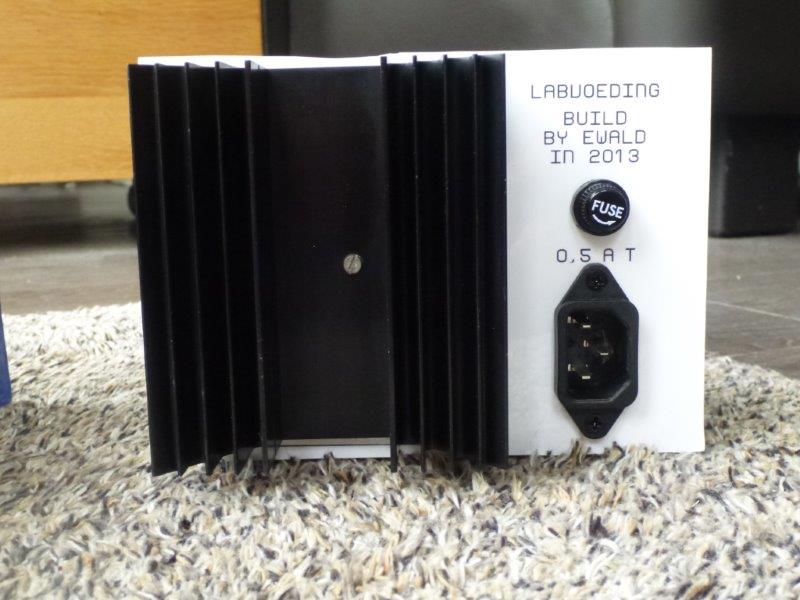

Achterzijde:

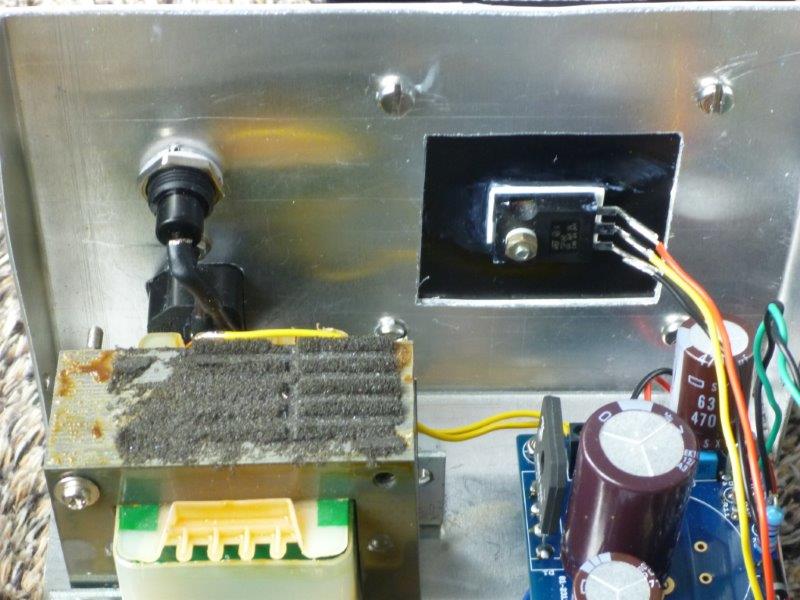

http://www.uploadarchief.net/files/download/co%20back.jpg
http://www.uploadarchief.net/files/download/co%20back%20in.jpg

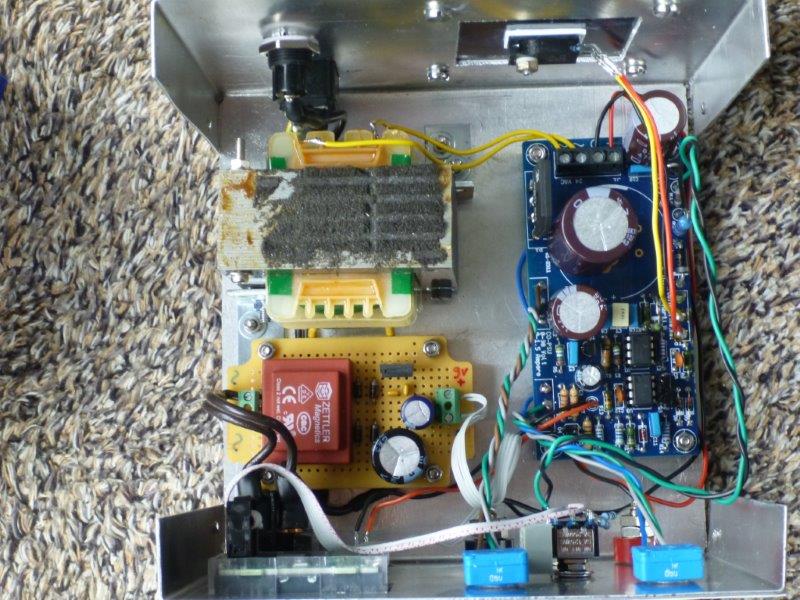

Borden:
http://www.uploadarchief.net/files/download/co%20borden.jpg

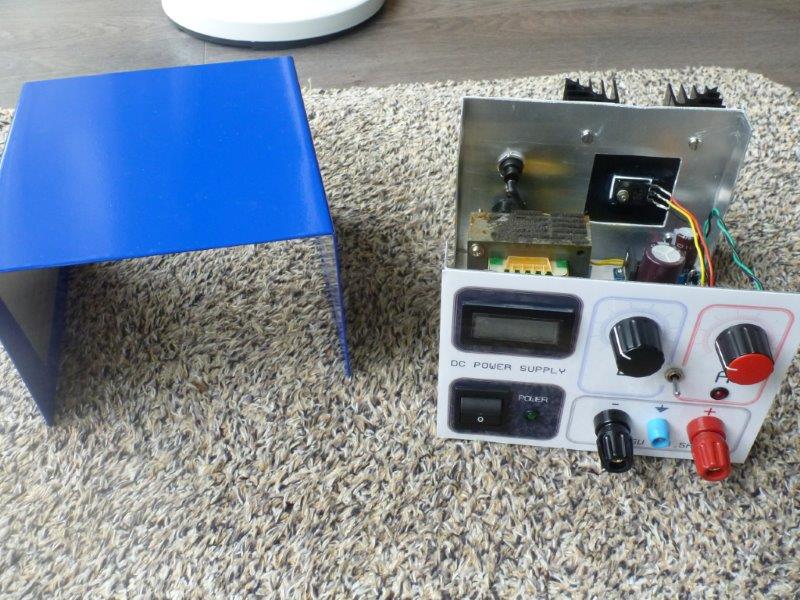

Kast:
http://www.uploadarchief.net/files/download/co%20voeding%20open.jpg

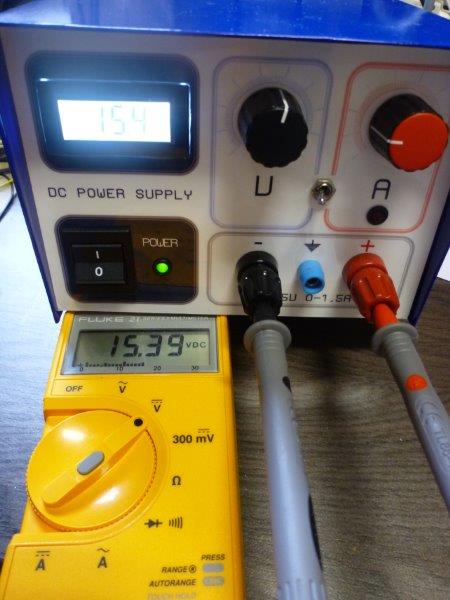

Voeding werkend:
http://www.uploadarchief.net/files/download/co%20werkend.jpg

De kast en het front zijn met huis-tuin-&-keuken middelen in elkaar gezet, mede geholpen door vele interessante topics op dit forum en die van Blackdog in het bijzonder!

Nu op naar het volgende project!

[Bericht gewijzigd door !kk3 op 20 mei 2013 17:55:09 (38%)]

bprosman

Golden Member

Ziet er heel netjes uit, hoe heb je de frontjes en achterkant gemaakt, printen en lamineren ?.

Als ik 1 kleine "mierenneuk" opmerking mag maken zou ik een paar krimpkousjes over de soldeeraansluiting van je eindtor krimpen.

Groeten, Bram

De jongere generatie loopt veel te vaak zijn PIC achterna.

Er zit een fout in je voor front het is U en I of V en A, maar niet U en A. Voor de rest propere voeding

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Bedankt!

Op 20 mei 2013 18:02:52 schreef bprosman:
Ziet er heel netjes uit, hoe heb je de frontjes en achterkant gemaakt, printen en lamineren ?.

frontjes gemaakt in MS Publisher, geprint en gelamineerd

Op 20 mei 2013 18:05:13 schreef Damic:
Er zit een fout in je voor front het is U en I of V en A, maar niet U en A. Voor de rest propere voeding

Is niet fout: komt door het lettertype er staat V en A - kijk ook maar op de achterkant naar het woord LABVOEDING (anders zou daar LABUOUDING staan) ;-)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

mod-edit: ***Dubbelpost***

[Bericht gewijzigd door Henry S. op 21 mei 2013 00:29:23 (94%)]

hoe beter de vraag geschreven, zoveel te meer kans op goed antwoord

Op 20 mei 2013 17:17:29 schreef !kk3:
De kast en het front zijn met huis-tuin-&-keuken middelen in elkaar gezet, mede geholpen door vele interessante topics op dit forum en die van Blackdog in het bijzonder!

Nu op naar het volgende project!

Nette behuizing heb je gemaakt!

Je hebt trouwens wel een spelfout op de achterkant: "built by" is met een t.

@b_f_m: Je had dat plaatje ook toe kunnen voegen aan dezelfde post van vanochtend..?

Als zo'n Icom A6 gewoon een externe voeding nodig heeft, zal het vast wel werken. Van schema-editors onder linux heb ik geen verstand. Wel zou je zelf het tekenen iets duidelijker kunnen doen, de logische opbouw mist.

If you want to succeed, double your failure rate.

Op 20 mei 2013 20:48:17 schreef big_fat_mama:
Zou ik overstappen of KiCad, of op nog iets anders? Moet wel draaien op Linux.

Thuis en op mijn werk gebruik ik EAGLE naar alle tevredenheid. Werkt onder Windows, Linux, en OSx/MacOS.

Zo goed als het vroeger was, is het nooit geweest.
Henry S.

Moderator

@b_f_m: Plaats geen dubbelposts, verder is je vraag niet iets voor in een showtopic!

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

ok, Henry, ik vond het geen eigen topic waard, en dacht er goed aan te doen het hier onder te brengen. Maar ik schik me graag. Toch maar een eigen topicje starten, dan?

hoe beter de vraag geschreven, zoveel te meer kans op goed antwoord
Henry S.

Moderator

Ook dergelijke vragen zijn gewoon een topic waard, en in een showtopic levert het te snel ruis op. Ik heb je een uitgebreide email gestuurd.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Henry, nogmaals dank. Verwijder gerust wat ik hier misplaatste, ik begin wel helemaal opnieuw - na introspectie... };-)

hoe beter de vraag geschreven, zoveel te meer kans op goed antwoord

Op 18 mei 2013 23:31:01 schreef Calichio:
Een tijdje geleden heb ik een plooi-machientje gemaakt.
Het lijkt wel een ingewikkelde constructie maar ja....soms begin je aan iets en achteraf weet je pas hoe het eindigd.
De maximum plooibreedte is 200mm... misschien weinig, maar toch is het een handig ding.

zetbank.. zou ik ook nog wel willen... ziet er mooi uit!

cnc filmpjes op Http://www.arjan-swets.com
Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

@kk3: Ontzettend netjes opgebouwd! Maar zit er nou een dikke laag ijzervijlsel op die trafo?

Lambiek

Special Member

@ Fox2,

Dat ziet er uit als een soort schuimplastic, hebben ze waarschijnlijk gedaan om brommen/trillen tegen te gaan.

Als je haar maar goed zit, GROETEN LAMBIEK.

ik denk dat de trafo die ikk3 heeft gebruikt uit een adapter komt ..

waar rook was, werkt nu iets niet meer

Een tijd geleden deze besturing gemaakt als profielwerkstuk.
De besturing dient voor een robot die we als meesterproef gemaakt hebben bij het vak Technasium.

http://i43.tinypic.com/5js01d.jpg

De robot werd bedient via een smartphone over een WiFi netwerk. Op het WiFi netwerk zat een Ethernet module aangesloten die de bestemming waar de robot naartoe moest rijden verstuurde d.m.v. RF.

De robot rijd naar zijn bestemming door het volgen van een lijn en door het nemen van een aantal T-splitsingen om bij zijn bestemming te komen. Hier een foto van de lijnvolgsensors (LDR's).

http://i43.tinypic.com/fjolm1.jpg

Hier een filmpje van het eindresultaat:

http://oi43.tinypic.com/f4iu14.jpg

Dit project is beoordeeld door Avans Mechatronica met een 9 en hierdoor mochten we met deze robot op de beurs Vision, Robotics & Mechatronics in Veldhoven staan om hem te demonstreren.

Lambiek

Special Member

Als je haar maar goed zit, GROETEN LAMBIEK.

Ik ben ook maar eens begonnen met microcontrollers, Hier is het resultaat, het is "Numitron-Couter*" die van 1 tot (1)0 kan tellen. Het programma is geschreven in Bascom, de Atmega8L loopt op z'n interne 1Mhz oscillator en wordt gevoed met 3V afkomstig uit twee AA-batterijen.
*ooit zal ik een klok bouwen met een Atmega8 en numitrons

Bezoek mijn site! | Geen project is compleet zonder 4000 series ICs!

Ik ben bezig met een versterker die veel kanalen moet hebben en maar weinig ruimte heeft, daarom heb ik een printplaat ontworpen waar een TDA7850 op kan, dat is een IC versterker voor in autoradio's, op 18 volt kan hij 4x 40 watt leveren in een 4 ohm luidspreker.

http://i.imgur.com/lUdgwZ2.png

C7 tm C14 zijn keramische condensatoren, omdat de SVR pin wordt gebruikt door de TDA7850 om de voedingsspanning door 2 te delen, hier moet een condensator aan, maar omdat de uitgangsweerstand van deze pin vrij hoog is heb ik keramische condensatoren gebruikt omdat deze weinig lekstroom hebben.
C15 is in het schema geplaatst zodat het toch mogelijk is om een elektrolytische condensator te gebruiken, R6 en R7 zitten in het schema om eventueel de DC offset aan te kunnen passen.
Ik heb hier wel een fout gemaakt, in het schema heb ik aparte ground voor de luidsprekerstroom, en ground voor de signalen, maar de condensatoren heb ik aan de verkeerde ground gehangen, dus moet ik een spoortje doorkrassen en een brug solderen.

http://i.imgur.com/t4nyale.jpg
De versterker tijdens testen, hij klinkt prima.

dank voor jullie complimenten :-)

Op 24 mei 2013 10:27:27 schreef Fox2:
@kk3: Ontzettend netjes opgebouwd! Maar zit er nou een dikke laag ijzervijlsel op die trafo?

De trafo komt uit een adaptor (via CO) en is schuim (geen ijzervijlsel) - het gaat er moeilijk af en ik heb het maar laten zitten.

Op 20 mei 2013 22:20:45 schreef electrofreak:
[...]Je hebt trouwens wel een spelfout op de achterkant: "built by" is met een t.

OEPS... ben een beetje dyslectisch en geen spellingchecker gebruikt....

Op 20 mei 2013 22:20:45 schreef electrofreak:
Je hebt trouwens wel een spelfout op de achterkant: "built by" is met een t.

Dat hangt er vanaf wat je wil zeggen. "gebouwd door" is met een T, maar als je wil zeggen: "deze bouw-actie door", dan is het "build by", met een D. ([edit] en een spellingscheker zal het niet vinden: beide woorden bestaan. En hier is het wel HEEL subtiel).

[Bericht gewijzigd door rew op 25 mei 2013 09:07:25 (14%)]
