Ook weer iets hersteld, maar te onnozel om foto-ruimte op het forum in te nemen daarvoor =)

Mijn pc deed al heel lang raar. ik moest hem verschillende keren achter elkaar aanzetten eer hij door de bios kwam. Vergat soms ook de tijd.

Dat deed hij al geruime tijd niet meer, maar dat verschillende malen aan/uit zetten eer de pc opstart is toch teveel van het goede.

ik dacht aan de voedingselco's op het MB. Niets visueel aan te zien, maar waar zitten er nog elco's? juist in de voeding van de PC zelf.

Daar stond er eentje van 2200µF bol. Door de opeengepakte constructie heb ik een deel moeten lossolderen, koelvin er even af en dan vervangen door 2x1000µF parallel.

uiteraard geen plaats ervoor, dus met een draadje moeten werken.
Nu staat die elco ook van de warme vin vandaan.

PC werkt als een tierelier.
Als dit bericht niet gepost geraakt, wilt dat zeggen dat ik intussen een zwarte-wolk effect heb gehad

@nonkel_dw: Hoe worden de UDP pakketen omgezet naar DMX protocol ? Zit er nog een controller onder die we nu niet zien of gebeurt alles in de controller op het groene printje ? Leuk project !

@AC/DrieC: Er draait nog een controller onder 18F4620. Hier zit ook de TCP/IP stack in + het genereren van het DMX signaal. Voorlopig nog maar 1 DMX universe...

Grappig, gisteren toevallig gezocht naar zoiets als commercieel verkrijgbaar product. Zijn nog best prijzig.

Als je interesse hebt kan je me altijd mailen.
Het valt goed mee om zo een Art-Net naar DMX convertor te maken!
Het is een heuse leerschool

Ik heb deze vakantie een netslaaf gemaakt. De basis schakeling komt van picbasic.nl die ik aangepast heb.

Behuizing:

Print:

In de behuizing:

Link naar nog meer: http://www.schematheek.net/index.php?p=forum/topic&t=844&n=1

Actie film: http://www.youtube.com/watch?v=vTo5G8SzZEk

Link naar de router lift, deze is nog niet helemaal af: http://www.schematheek.net/index.php?p=forum/topic&t=799&n=1

Kan je precies zeggen wat hij doet?
Tot hoe lang kan je de naloop instellen? Ik loop namelijk allang naar iets te zoeken om de afzuigkap 20 à 30 min na afsschakelen door te laten draaien. Pogingen met NE555's resulteren steeds in onregelmatige tijden en spontaan opstarten van de afzuiguig.

De afzuiging start op wanneer er een bepaalde stroom door de wikkelingen gaat die rond het spoel liggen. In het menu kan ik instellen wanneer hij moet starten, dus de stroom moet boven een bepaald niveau komen.
Als ik de machine stop zet zal de afzuiging nog door gaan, in te stellen van 0 tot 9 seconden.

Link van picbasic: http://www.picbasic.nl/frameload.htm?http://www.picbasic.nl/stroomsens…

Op 6 augustus 2013 22:14:57 schreef reddevil:
Als ik de machine stop zet zal de afzuiging nog door gaan, in te stellen van 0 tot 9 seconden.

Maar aangezien het "software" betreft, moet het geen probleem zijn om daar een ander instelbereik van te maken. Bijvoorbeeld 0-9 minuten of 0-2 uur in stapjes van 5 minuten. (Dat is wat tidak ada wilde horen!)

Op 6 augustus 2013 14:38:57 schreef nonkel_dw:
@AC/DrieC: Er draait nog een controller onder 18F4620. Hier zit ook de TCP/IP stack in + het genereren van het DMX signaal. Voorlopig nog maar 1 DMX universe...

Als je er wat meer mogelijkheden in wilt bouwen (ArtNet 3, RDM, sACN, web interface...) kan je eens kijken om OLA te draaien op een klein Linux bordje (b.v. een raspberry)

Op 6 augustus 2013 22:14:57 schreef reddevil:
Link van picbasic: http://www.picbasic.nl/frameload.htm?http://www.picbasic.nl/stroomsens…

In dat schema zou ik de eerste halve ongebruikte op-amp van de LM358 niet zo schakelen! De op-amp probeert de + en - ingang gelijk te houden en dat gaat nu nooit lukken. Het is beter om ongebruikte op-amps als niet-inverterende buffer te schakelen met de + ingang aan de massa.

Zie: http://www.analog.com/static/imported-files/rarely_asked_questions/unu…

Plus aaan de massa voor niet-inverterend ???

Nee uitgang aan min. Dan volgt hij (met heel hoge ingangsimpedantie) de plus ingang. Daarna hang je de plus ingang aan een spanning die binnen het toegestane common mode bereik valt. Met een symmetrisch gevoede opamp voldoet "0V" of "massa" zoals flash2b het zegt prima.

@flas2b hieronder: halve voeding is bijna altijd goed. Maar van bijvoorbeeld de MCP6002 dacht ik dat de common mode spanning van GND-0.4 tot VCC+0.4 gaat. Dan kan je je twee weerstandje en wat stroom besparen door toch GND te nemen. Maar natuurlijk je wilt niet dat ie gaat stressen om toch "-3mV" te maken als ie een 3mV offset spanning zou hebben, dus iets tussen VCC en GND, wat niet te vaak verandert is het beste.

[Bericht gewijzigd door rew op woensdag 7 augustus 2013 15:15:11 (16%)

Inderdaad, en voor dit schema moet echter de + ingang met de ½voedingspanning worden aangesloten.

fig. 8 komt mij inderdaad duidelijk voor

ook nog eens bezig geweest. ik heb van die oude fietslampen liggen met halogeen erin en 2x C-cell batterijen. die slikken natuurlijk batterijen.

dan heb ik zo al van die knipper led lampjes gehad op 2x AAA batterijen. levensduur is ok, maar lichtopbrengst... op de straten zonder verlichting zie je niks.

dan maar de 2 combineren. de eerste versie (koud wit licht) werd gemaakt met 6 normale fell witte leds. met schakelaar 1 schakel je er 2 in, met de andere schakel je er 4 in. de 2leds verbruiken 50mA, de 4 andere 100mA, samen 150mA. de accu is een 3,7V 850mA dect telefoon batterij (heb er zo VEEEEL liggen)
autonomie: 16-18uur op laagste stand en een 3uur als ze vol brand.

dus tijd voor versie 2. deze keer gebruiken we 2x 18650 laptop cellen van 2,6Ah elk (samen 5,2Ah). ook als led hebben we deze keer een 1watt led genomen uit een 220V E14 lamp (kosten ook geen drol).
verbruik in lage stand: 60mA, in hoge stand 250mA.
autonomie met deze cellen:
lage stand 85uur
hoge stand 20uur.
en de lichtopbrengst is wel OK, nu deze winter kan ik ze dus uittesten.

beide hebben een usb aansluiting en worden door een originele li-ion accu lader opgeladen (met een usb kabel). mannetje en vrouwtje zijn gewisseld zodat je de accus niet per ongeluk in een pc kan inpluggen.
ook men vliegenmepper is omgebouwd naar een 18650 cell alsook USB connector voor te laden
.

niet de mooiste projecten, wel heel bruikbare dingen

Erg bruikbaar inderdaad. Hoe zit je schema in elkaar voor undervoltage beveiliging? Het overladen zal die oplader wel voorkomen, maar te diep ontladen is ook slecht voor de li-ion.

Ik vermoed "gewoon zelf opletten". Oftewel: ruimschoots voordat ie leeg is weer aan de lader hangen.

@reddevil: waar vind je die mooie hoge drukknopjes op je PCB?

Farnell/digikey/mouser/conrad wrs

www.voti.nl/winkel/p/switches.html

Op 12 augustus 2013 09:41:36 schreef mr.stijntje:
Erg bruikbaar inderdaad. Hoe zit je schema in elkaar voor undervoltage beveiliging? Het overladen zal die oplader wel voorkomen, maar te diep ontladen is ook slecht voor de li-ion.

op tijd aan de lader. die laptop accus heb ik met hopen liggen (allemaal zogezegd dood volgens de chip maar met uitstekende cellen erin), en die andere dect batterijen heb ik een doos vol nog liggen (ongeveer 50stuks). inclusief die 'defecte' telefoons. daarin zit ergens de laadchip/beveiliging tegen ontladen dat ik eens wil recupereren.

de fietslamp kan nu 80uur meegaan, spanning meten kan je snel ff via die usb connector (hetgeen u ook toelaat af te takken om iets anders te voeden met 3.7V, op de fiets sluit ik het LEDachterlicht ook zo aan). gewoon elke maand eens op de lader hé

ik had nog een foto van het binnenwerk van mijn assymetrische zelfbouwvoeding om te posten...hierbij

op basis LM317 en LM337..en daardoor ook beperkt op de + kant tot een 1,5ampere. Meer kan de transfo ook niet echt goed aan.
Hulpwinkelingen zijn voor de display's...wel nog een gelijkrichtertje erop

De 10 turn pots zijn een luxe. De linker pot is van Vishay..de rechter van Bourns. Questie van geen voorkeur te moeten kiezen
De Bourns voelt veel zachter aan, maar ergens heb ik toch liever de Vishay. De "feeling" vind ik leuker.

10000µF buffer per kanaal. De brug is erop voorzien, en van het type schottkey. ondertussen een half jaar in gebruik en nog geen enkele zekering ... of enig componentje dan ook stuk.

Zwevend opgebouwd (uiteraard) en mogelijkheid tot een massa punt aan te leggen.

beetje in een notendop. Een voeding moet je zelf gemaakt hebben.

Een apparaatje wat ik gemaakt heb, voor het converteren tussen digitale audio formaten:

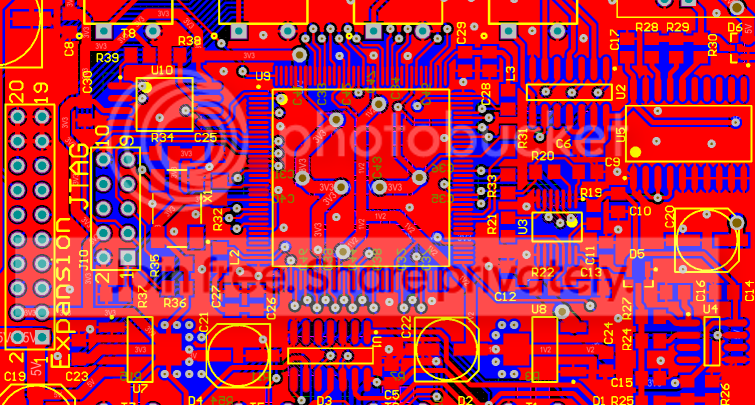

eerst ontwerpen:

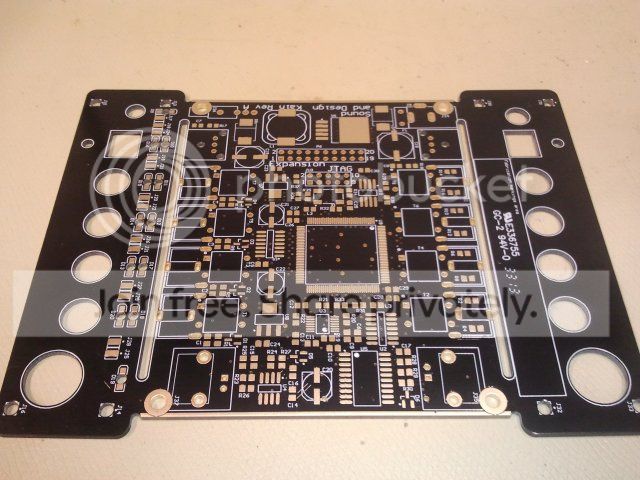

Daarna printje laten maken:

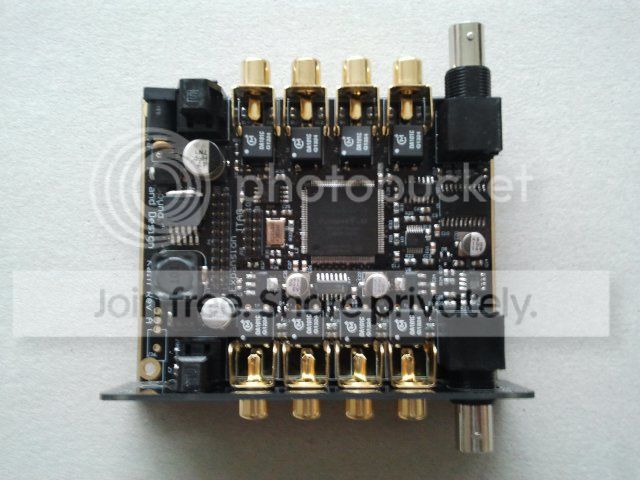

Opgebouwd met wat componenten:

Hij werkt! Hoera!

Nu nog de firmware wat optimaliseren, maar het begin is er!

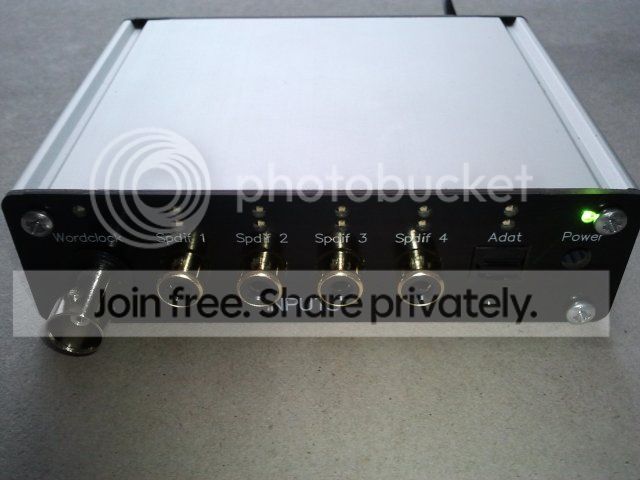

Strak gemaakt.
