Op 30 juli 2013 12:47:13 schreef TheBasher:
{....]Hoop nog steeds dat de driver kapot is ipv het buisje. (Sloot de voorschakelweerstand per ongeluk kort).

Heb je al eens geprobeerd een CCFL voedinkje er bij te houden, of zo'n vliegenmepper ? Vaak lichten die Nixies dan wel op. Let wel dat je enerzijds het glas moet beroeren en slechts één pootje.
Ik deed het met een soort elektriseerapparaat (bekend onder de namen hoogfrekwent therapie of blue-ray) Dn houdt je de buis vast aan het glas en de elektrode van het apparaat richting pootjes (niet aanraken). Sommigen leggen ze kort in de magnetron.

@Roland:
Ik zit nog steeds met het gevoel dat een 555 €3 kost...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Sonytech

Overleden

Zal het principe van een ouderwetse spanningzoeker ook niet bij een nixiebuisje werken?

De common via een weerstandje van 100k aan de fase van het lichtnet en dan de symboolpennen afzonderlijk even aanraken...

"Verbaas u niet, verwonder u slechts."
Tidak Ada

Golden Member

mogelijk, maar je moet dacht ik oppassen met AC, dus gelijkrichten.

Een neonlampje heeft geen speciaal gedoteerde katode. Beide elektroden zijn gelijk.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Sonytech

Overleden

Ja, daar zit wat in.

Maar volgens mij is het zo dat als je een neonlampje op DC zet er maar EEN elektrode oplicht.

Misschien dat je dan bij een nixie op AC krijgt dat het betreffende symbool en de "common"-electrode oplicht. Zou voor de test niet uitmaken natuurlijk.

"Verbaas u niet, verwonder u slechts."
Tidak Ada

Golden Member

Dat zal wel, maar of de katodecoating dat lekker vindt, vraag ik me sterk af. ER zzin toch al problemen met wat aangeduid wordt als katodevergiftiging en sputter

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Kathodevergiftiging en sputter zie je toch bij Ba/SR/Ca cathodes ?

OT: mijn email kan je nu zien in mijn profiel.

expert in percussive maintenance
Tidak Ada

Golden Member

Toch bekend bij nixies. kijk maar bij NEONIXIE-L [ http://groups.google.com/group/neonixie-l?hl=en-GB ] (wel even inschrijven). Er wordt daar zat over verteld.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Lucky Luke

Special Member

Nixie overleeft het wel om even zonder stroombegrenzing te werken, zeker op zo'n step-up voedingkje. Sterker nog, het is dé methode om kathodevergifitiging "weg te branden".

Je zult dus eerder je driver geroosterd hebben.

Op 30 juli 2013 16:13:45 schreef Sonytech:
Zal het principe van een ouderwetse spanningzoeker ook niet bij een nixiebuisje werken?

De common via een weerstandje van 100k aan de fase van het lichtnet en dan de symboolpennen afzonderlijk even aanraken...

Veel te link!

Gebruik turbokeu's kakelende voeding, (ne555-ding, €0,12 trouwens, geen HFL3), een vliegenmepper of een ccfl-inverter.

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)
Tidak Ada

Golden Member

@Lucy Luke:
Ja, nu, maar niet in 1980. Ik heb me overigens vergist in de prijs Ik heb hier nog een catalogus (Elektronica 2000) met een prijs liggen van Hfl. 8,40/st...!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Henry S.

Moderator

Een gratis aanwinst er bij, een Luxman L31 met de nare eigenschap zekeringen te vreten. De oorzaak is meestal wat kleine elco's die beginnen te rommelen, dat was ook hier het geval. Na vervanging daarvan zijn de ruststromen en DC-offsets weer stabiel. En voor de zekerheid heb ik de vier instelpotmeters (bias/DC-offset) ook vervangen.

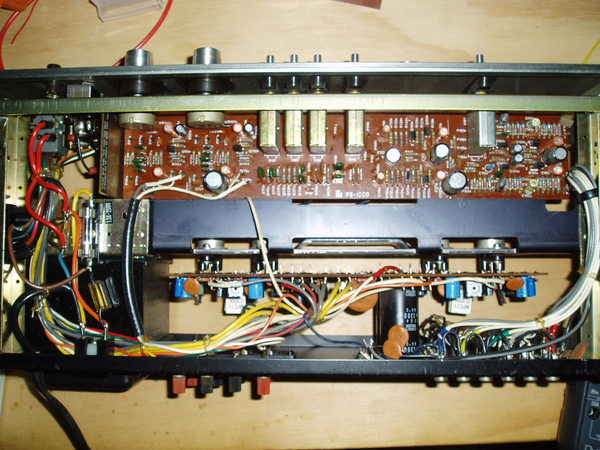

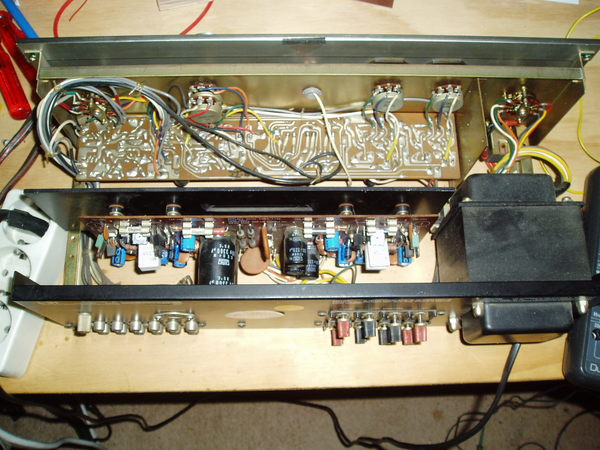

http://www.uploadarchief.net/files/download/luxman%20l31-1.jpg
http://www.uploadarchief.net/files/download/luxman%20l31-2.jpg

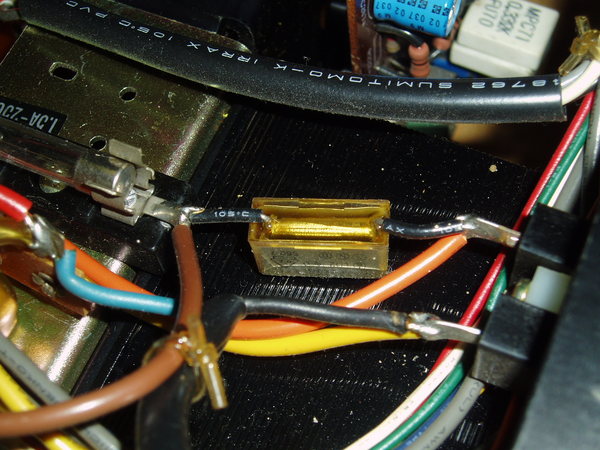

Bij het maken van de foto zag ik deze gescheurde Rifa condensator zitten, die heb ik meteen maar verwijderd ;).

http://www.uploadarchief.net/files/download/luxman%20l31-3.jpg

Samen met de bijbehorende gratis aanwinst, de Luxman T33 AM/FM tuner.

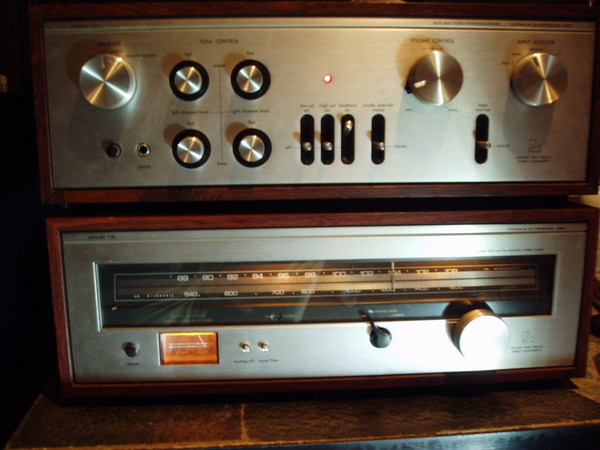

http://www.uploadarchief.net/files/download/luxman%20l31-5.jpg

Deze versterker bevat de beruchte oxiderende transistors, maar totnutoe is nog geen 'onweer' etc te bemerken, wordt misschien iets voor later. Op het internet staan nog diverse andere 'upgrades'... Daar ga ik me niet mee aan de gang. Het is een 70's versterker, en dat wil ik zo houden.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Rot voor je !
Hier valt weinig over te klagen

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/
Lucky Luke

Special Member

Ik heb een beetje zitten "fredden":

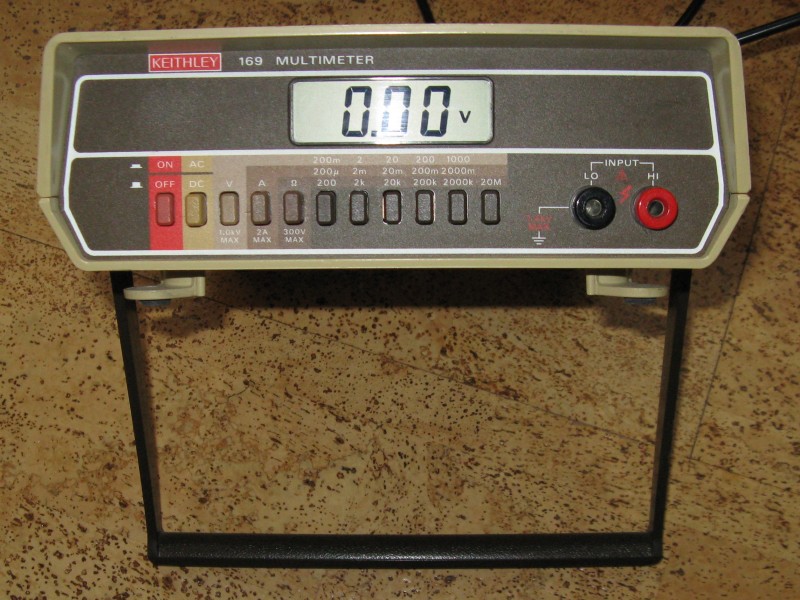

http://www.uploadarchief.net/files/download/keitley169.jpg

Ik had een tijd terug 'n Keithley 169 gekocht/gekregen tegen verzendkosten van Riktw, met een probleempje met de schakelaars. Eindelijk wat aan gedaan: schakelaars uit elkaar gehaald en losgesoldeerd, schoongemaakt, gemonteerd en teruggesoldeerd. (in die volgorde idd)

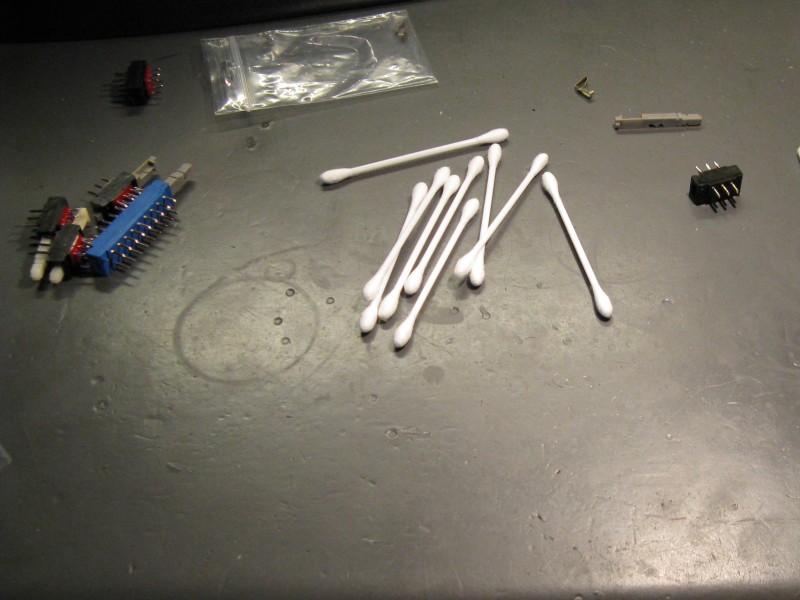

http://www.uploadarchief.net/files/download/keitley169switches.jpg

Voor een volgende keer is het wss. makkelijker er gewoon achterlangs wat alcohol in te druppelen, een aantal keer te schakelen, en goed te laten drogen.

Zitten nog een paar grappige dingen in:

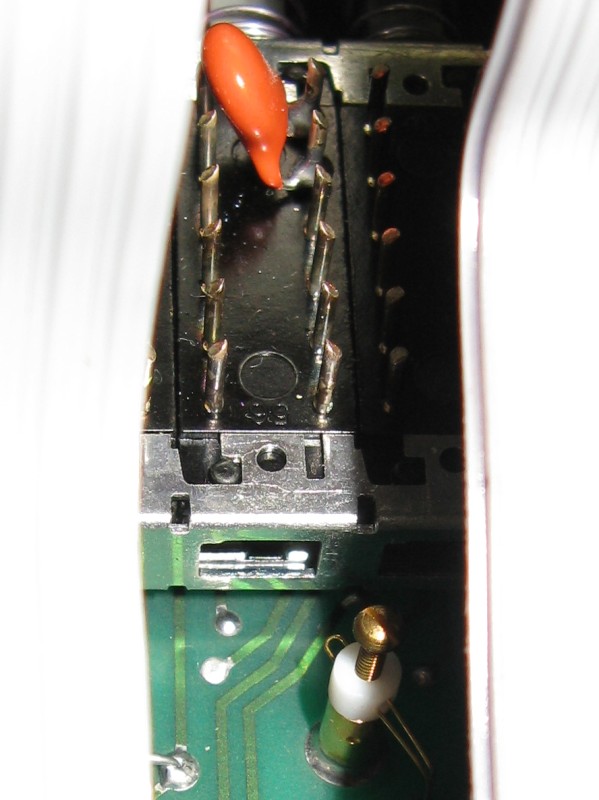

http://www.uploadarchief.net/files/download/keitley169_c.jpg
Onderaan de foto (Tussen de flatcables van het display) zit een klein trimctje dat er voor mij wat exotisch uit ziet. ws gewoon oud type.

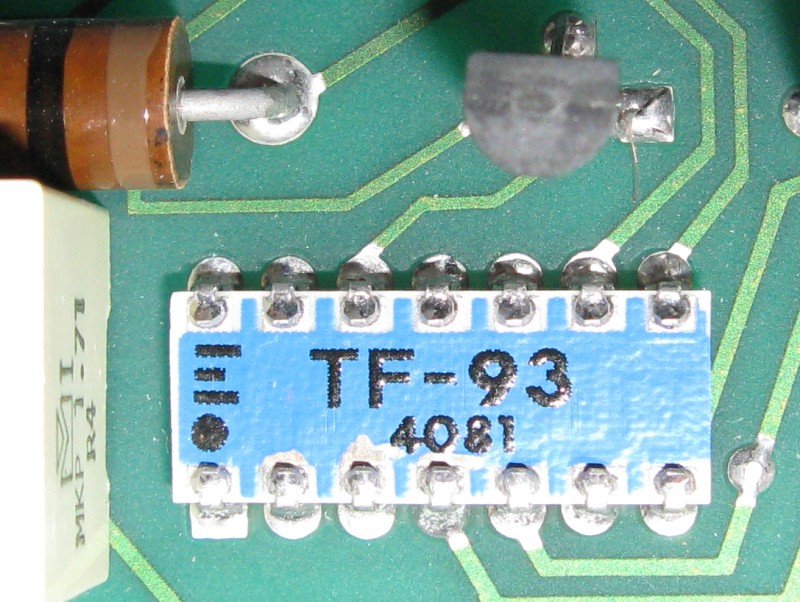

http://www.uploadarchief.net/files/download/keitley169_hybrideietsofzo.jpg
Weet iemand wat dit voor ding is? Iets hybbride-igs?EDIT: weerstandsarray dus.

En zelfs de zekering is een beetje maf:

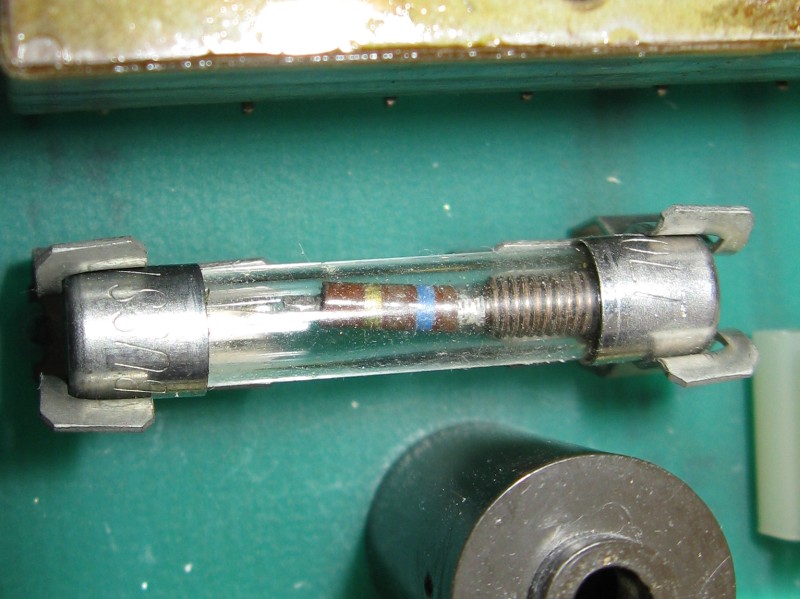

http://www.uploadarchief.net/files/download/keitley169fuse.jpg
(Dit is dus de variant met battery eliminator, het is de zekering in de voeding, niet die van de stroommeting)

Tsja, ik had 1 van mijn andere multimeters uitgeleend... Je moet wat :) (Oje, dat klinkt snobistisch :P)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Die trimmer is een keramische buistrimmer, zoiets als deze:
http://img.tweedehands.nl/f/preview/53273952-buistrimmers.jpg

Dat blauwe ding is een weerstands netwerk (R102 op het schema).

Vertel welk probleem je wilt oplossen, niet met welke oplossing je een probleem hebt.

@Lucky Luke: complimenten voor de helderheid en scherpte van de (detail)foto's!
Dat zouden meer mensen moeten doen!

Fan van Samsung (en repareer ook TV's). :)
Hugo Welther

Moderator

Is dat een organische haar boven die TF-93 of een haartje uit een litze draad. Indien dat laatste weg halen i.v.m. mogelijk sluiting.

Is die TF-93 geen precisie weerstand array? ik zie iets van bultjes tussen de tegenover elkaar liggende pootjes.

Zeker goed scherpe en belichte foto's.

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

Ah kijk, goed om te zien dat de multimeter weer opgelapt is :)

fred101

Golden Member

Dat trimmertje is volgens mij geen keramisch maar een teflon trimmertje. Die kom ik regelmatig tegen in apparaten.
Dat blauwe ding is volgens mij ook en weerstand netwerkje.

Die schakelaars druppel ik vanaf de achtekant in met wat K61, dan een paar keer induwen en ze doen het weer. Maar ik heb ook wel eens een stuk pcb met die dingen erop in de ultrasoon geduwd. Die waren zo goor dat sommige zelfs gewoon vast zaten. Daarna K61 en ze deden het weer als nieuw.

Fred, die aan het luky luken is ;-) ben al dagen met de LA in de digitale catacombes van een Tek 2710 aan het graven. Maar gelukkig raak ik dankzij mijn gids, GuidoB, in deze wondere wereld van PLS, character generators, nvram, AND, NOR enz de weg niet helemaal kwijt. Ik heb vanmiddag hopelijk iets gevonden. Een 74LS74 die zich erg analoog gedraagd. Helaa smd en die heb ik niet liggen dus die moet ik eerst bestellen om zeker te zijn. Is die heel dan is er helaas waarschijnlijk een PLS dood. ( de readout generator)

[Bericht gewijzigd door fred101 op 1 augustus 2013 16:25:43 (36%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Tidak Ada

Golden Member

TF 93 is wrsch. een dikke-filmweerstandsarray of -afregelweerstand (serie en parallelschaklen van secties). Ik zie meanders onder het blauw.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
fred101

Golden Member

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Lucky Luke

Special Member

En die manual heb ik nota-bene zelf ook. Daarin is dat trimmertje "Cap adjustable 1.5pF nominal". Ziet er idd uit als teflon (Niet durven voelen, uiteraard. Ik kan 'm niet afregelen.)

Detailfoto's heb ik idd een beetje m'n best op gedaan. Met dit zonnige weer is er gelukkig goed licht, alsnog geflitst, laagst mogelijke ISO instellingen (voor zo laag mogelijke beeldruis - niet dat je dat nog ziet op de 800x600 webplaatjes...). Vervolgens bijgesneden op de PC. Bij dat weerstandsarray wilde ik die verdikkinkjes zichtbaar hebben, dat is dus gelukt :) Dank voor de complimenten :)

(En gewoon met een compactcamera van ~5 jaar oud, nothing fancy)

((Nu nog leren VFD's te fotograferen... Maar dat hoeft pas voor een volgend project))

Nadeel is wel dat ik 'm nu dus weer onder m'n voeding vandaan mag halen om die haar eruit te halen...

Fred, dan moet je wel Lucky Luken, niet luky luken., anders lacht die Programeerbare Logica Stuff je vierkant uit. (Mij lacht het soms rondweg uit, maar nooit vierkant)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Mijn laatste projectje; een shunt regulator(0-100V) voor toepassing in een buizentester als voeding voor G1. Namelijk werkte de vorige opstelling met een LT783 en een 337 om zo vanaf 0 volt te kunnen regelen niet perfect, instabiel op lagere voltages. en dat is niet leuk wanneer je een 30ma/v buis aan het testen bent.

Overigens heb ik gekozen voor een shunt regulator omdat dit soort regulator moeiteloos kortsluitingen overleefd.

Ik heb dit nu opgebouwd met een LM336-25 en R4 2.5K
een preciezere referentie lijkt me zinloos gezien de tempco van de gebruikte metaalfilms.

T1 is een Tor uit een oude BB HDTV en heeft een zeer hoge HFE wat het regelgedrag zou moeten verbeteren.

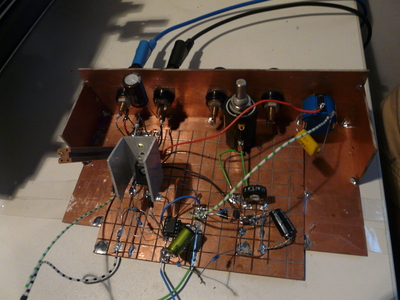

http://www.uploadarchief.net/files/download/resized/p1260228.jpg

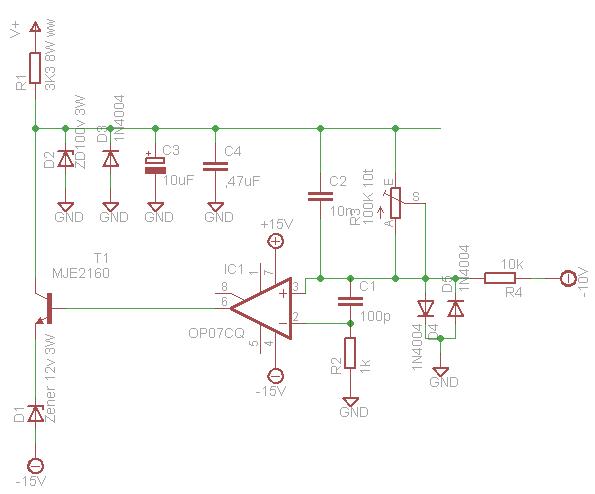

Schema.
http://www.uploadarchief.net/files/download/schema%20100v%20voeding.jpg

Ik heb dit nu getest, en de DVM geeft nu al de halve middag lang de ingestelde 1.9111 volt aan.

expert in percussive maintenance
blackdog

Honourable Member

Hi florick,

Even wat opmerkingen.
Ik zou in de basis van de powertor een weerstand van zeg 100 Ohm opnemen.
Ter bescherming en onderdrukking van oscilatie verschijnselen.

R2 zou ik wat hoger nemen zodat de bias compensatie over een groot bereik beter klopt. (3K9, 4K7)
Kan je ook laten zien hoe je referentie er aan vast zit?

Wat bedoel je met...
en de DVM geeft nu al de halve middag lang de ingestelde 1.9111 volt aan

Een 0 tot 100V regelaar die je op 1,9111V test?
Waarom niet op zeg 75V met 20mA belasting, dat lijkt mij meer op te leveren wat informatie betreft.

Dat de MJE een wat hogere Hfe heeft is mooi, maar helpt eigenlijk alleen maar dat de opamp wat minder hard hoeft te werken.
Typical is de gain tussen de 100 en 150 bij jouw 30mA voeding, de opamp hoeft dus bijna niets te leveren.
Wat betreft de stabilisatiefactor, dit wordt eigenlijk volledig door de loopgain van de opamp bepaald.
De opamp hoeft minder dan 1mA te leveren hierdoor heb je de maximale loopgain.

Verder gaat het bij referenties niet alleen om de nauwkeurigheid maar ook om de ruisbijdrage.
Ik zou ook gaan meten over het hele bereik 0-100V wat het ruisgedrag is van je schakeling.

Dat waren mijn 2 centen weer :-)

Gegroet,
Blackdog

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.

Ik zal eens een base stopper toepassen. ook R2 zal ik eens verhogen.

en de DVM geeft nu al de halve middag lang de ingestelde 1.9111 volt aan.

Dat heb ik gedaan om naar drift in de lage regionen van de voeding te kijken. en in 1,9111 heeft mijn 4.5 benchmeter de meeste digits achter de komma voorhanden.

namenlijk wanneer je met deze voeding het negatief van een buis verzorgt is de stabiliteit op hogere voltages veel minder belangrijk. de meeste buizen waar het echt kritisch word moeten een negatief van -1 volt en hebben een steilheid van 40ma/V *pl802*

Ter vergelijking een 6080 die je misschien op -50Volt in moet stellen zal dan maar een steilheid van rond de 3-5ma/v

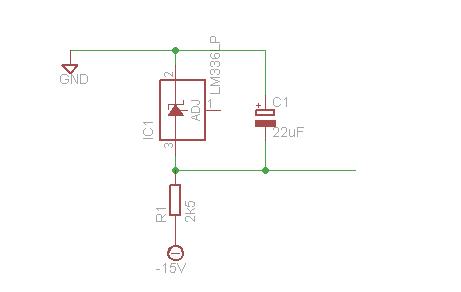

De referentie.
http://www.uploadarchief.net/files/download/reference%20lm336.jpg

qua ruis zit ik aan 1 div 2mv/div op 20volt met een 2k Belasting gemeten aan de uitgang.

Florick

expert in percussive maintenance

Na lang weggeweest te zijn een projectje van mijn kant!
Een Art-Net naar DMX convertor. De ic voet die nog over is, is voor een tweede universe...

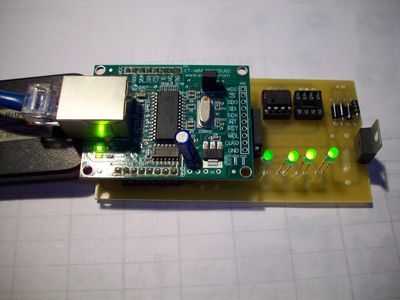

http://www.uploadarchief.net/files/download/100_4173.jpg

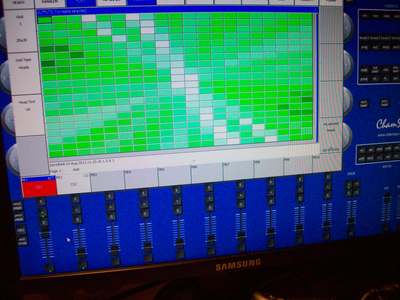

Aangestuurd via Chamsys.
http://www.uploadarchief.net/files/download/100_4174.jpg

Nu nog een mooi doosje er rond...

nonkel dw
Henry S.

Moderator

Dringend verzoek aan umit de FAQ eens goed door te lezen.

En nu weer terug naar het showtopic.

[Bericht gewijzigd door Henry S. op 4 augustus 2013 16:11:11 (17%)
