Show your projects! Part 27

Dit topic is gesloten

bprosman

Golden Member

Met het handje gesoldeerd of oven ?

De jongere generatie loopt veel te vaak zijn PIC achterna.

Gewoon met een bout. Heb wel losse flux gebruikt - De truc van het SMD solderen?

1 electron per seconde = 16 atto ampere!

Super strak! Handig ontworpen zo, met de frontjes uit dezelfde PCB. Geen mousebites laten maken voor het afbreken?

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Geen mousebites, want er bestaat de kans dat ik de printen ga versturen, en dan is een wat steviger constructie gewoon handiger. De rest van de behuizing is een standaard profielbehuizing: zoek bij Farnell op MCREBS80. Ik heb een print gemaakt die past in de behuizing, in plaats van later gezocht naar een behuizing waar mijn print in past. Vandaar ook dat alle onderdelen wat compacter zijn geplaatst.

[Bericht gewijzigd door Dweil op zondag 25 augustus 2013 09:00:56 (30%)

1 electron per seconde = 16 atto ampere!

Na een discussie op het forum (hier zo) een versterker van 60dB tot 140dB instelbaar. Ik heb gebruik gemaakt van enkelzijdig pcb en through hole componenten voor het soldeergemak.
http://i39.tinypic.com/2hrn1qe_th.jpg

http://i44.tinypic.com/2qlz9qa_th.jpg

Enkel de laatste opamp voor de laatste keer x100 ontbreekt nog.

Mooi gedaan, ik ben benieuwd of de ruis meevalt. Laat je de resultaten weten als je de opamp in huis hebt?

Kom eens langs bij RevSpace of één van de andere spaces!
fred101

Golden Member

Mijn moeilijkste reparatie project tot nu toe. Een Tektronix 2710 spectrum analyser met tracking generator en bijna alle opties die er waren.

Gehad van Gori, een CO lid, defect, alle coax aansluitingen tussen de modules intern los.het was nog net geen bouwpakket ;-) Geen leesbaar beeld, een voeding met windkracht 12 aan rimpels, diverse defecte onderdelen, geen trace, geen leesbare readout en alles wat er maar enigzinds naast kon staan stond er ook naast.

http://www.pa4tim.nl/?p=4522 voor het verslag met fotos.

Ik ben er half juli aan begonnen en er bijna iedere dag wel een of twee uur wat aan gewerkt.

Maar hij is nu eindelijk af. Alleen de kast nog dichtschroeven.

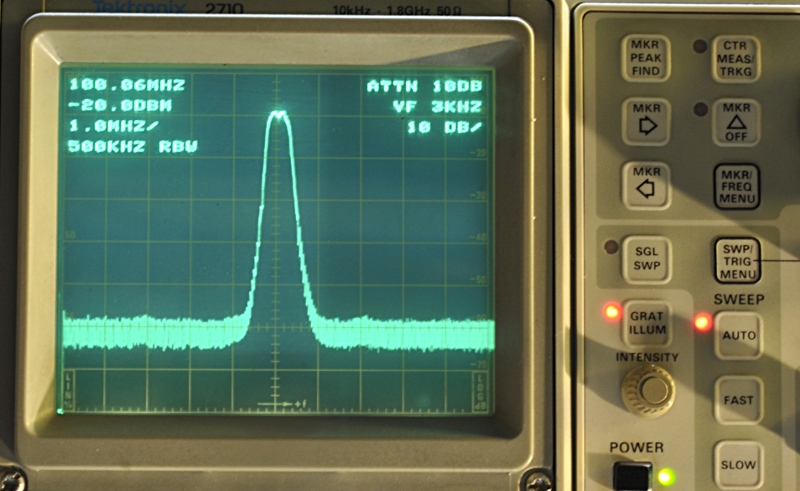

De eerste meting:

http://www.pa4tim.nl/wp-content/uploads/2013/07/2710klaar.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/

Dat is een dure reparatie als je het in geld moet uitdrukken. petje af hoor

Ik heb hier nog een Tektronix 2710 en 2715 op zolder liggen die ze op mijn werk weggooiden wegens nieuwer materiaal. Ik heb nog geen idee of ik er ooit wat kan mee aanvangen, maar ik zal ze voorlopig nog maar niet naar het containerpark brengen.

blackdog

Golden Member

Hi Fred,

Even kort, knap stukje werk! :-)

Gegroet,
Blackdog

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
fred101

Golden Member

Roadrunner:
De 2710 is een SA voor veldgebruik met "industrieel" frontpaneel. De 2712 is voor labgebruik, met gewone (en meer) druktoetsen. De 2715 is speciaal voor TV/cai/kabel gebruik met oa een 75 Ohm ingang maar uiterlijk gelijk aan de 12. Ze zijn verder alle drie nagenoeg gelijk. Er zijn wel diverse subversies want ze zijn redelijk lang gemaakt

Zit er in een van jou SA's toevallig een tracking generator. Die zoek ik een voor in mijn 2712.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

Neen, geen tracking generators aanwezig. De toestellen dienden inderdaad voor nazicht van TV signalen. (kabel-distributie)

@Dweil en fred.
I like it! Pure klasse! Gewoon toppie !

**** De beschikbare ruimte van een werkplek is omgekeerd evenredig met de grootte van deze werkplek **** AVR-Oefeningen op Electronics 4 Fun

Een schakeling gemaakt om het licht in de (nieuwe) keuken te bedienen en er kan ook een timer ingesteld worden.

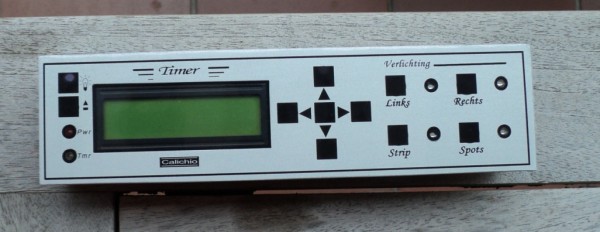

Het frontje:
http://www.uploadarchief.net/files/download/frontjekeukenpaneel003%20(600%20x%20232).jpg

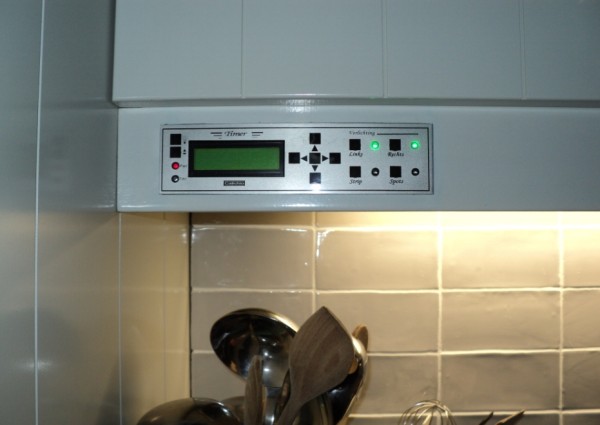

heb ik hier geplaatst:
http://www.uploadarchief.net/files/download/frontjekeukenpaneel_eindelijk_af%20(600%20x%20425).jpg

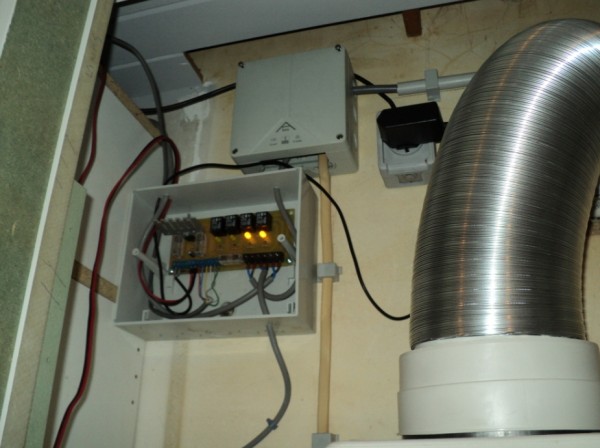

De relaiskaart achter de dampkap:
http://www.uploadarchief.net/files/download/relais_dampkap%20(600%20x%20448).jpg

en ook de keuken is zelf gemaakt....
http://www.uploadarchief.net/files/download/nieuwekeuken%20(600%20x%20450).jpg

Netjes gemaakt, ziet er goed uit !
Ik mis alleen de trekontlasting van de kabels in de relais box?
Deze zullen wel geen 230 schakelen? maar toch.

Grtz,
Max

Ik mis het plaatje: "heb ik hier geplaatst:"
Nu zie ik hem wel: netjes!!

[Bericht gewijzigd door Fredjuhh op maandag 9 september 2013 23:48:07 (24%)

"Ben nog een N00B, maar dat is al aan het veranderen ;)

@Calichio: ik zou enkele zaken willen vragen die in deze topic niet passen; kun je jouw e-mail adres plaatsen in jouw profiel, of mij zelf mailen ?

**** De beschikbare ruimte van een werkplek is omgekeerd evenredig met de grootte van deze werkplek **** AVR-Oefeningen op Electronics 4 Fun
Lucky Luke

Golden Member

http://www.uploadarchief.net/files/download/schotjes_3dgeprint.jpg

http://www.uploadarchief.net/files/download/img_5930.jpg

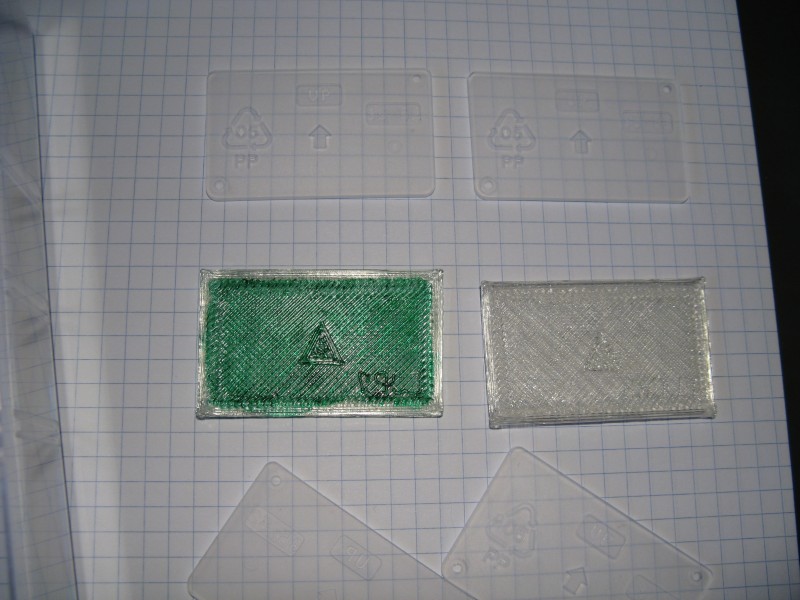

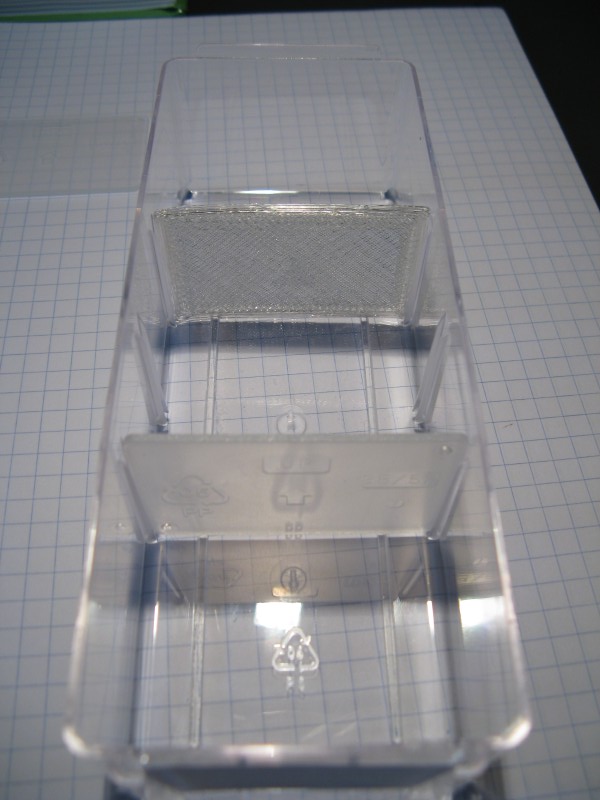

Nee, ik ben niet zelf in het bezit van een 3d-printer. Maar die in de Leidse MakerSpace deed het niet (goed). En tja, wat doe je als iets het niet goed doet?
[Leidse R] rrreparrrerrruh! [/Leidse R].

En daarna tussenschotjes printen, blijkbaar :)

Eentje is wat ingekleurd voor het reliëf. Tekst staat wel in spiegelbeeld for some reason, en is ook half losgekomen. Het is ook nog maar een proefprint...

Het leuke is wel, dat de geprinte schotjes beter vastzitten in het vektorkastje dan de originele :)

EDIT:
Hele X-as is blijkbaar geinverteerd. Ik ben ook nog aan die printer aan het sleutelen, dit is de eerste print sinds de nieuwe firmware (Marlin).

@rew:
En PLA schotjes... :)
PS laatjes trouwens. Vektor kastje van conrad, nog een van praxis. M'n oudere kastjes (Raaco) hebben PP laatjes, die zijn steviger en schotjes passen beter.

Schotjes zijn te koop bij conrad, maar zelf printen is goedkoper en ze passen beter... (reken maar om naar kilo's, een kilo PLA kost minder dan een kilo schotjes, en het is zowat het simpelste dat je kunt printen)

Ik begrijp dat je hetzelfde probleem hebt met losse schotjes? Mail me evt. voor de files van de schotjes, iirc had jij een 3d printer en dan kun je ze zelf printen (Evt. met (bedrijfs)naam erop, ik gebruik write.scad). Ze zijn netjes schuin toelopend.

[Bericht gewijzigd door Lucky Luke op zondag 15 september 2013 23:09:39 (38%)

Eluke.nl | handgetypt | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Hoe kom jij OOK aan PC la-tjes, en PP schotjes? :-)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
Henry S.

Moderator

Op 24 augustus 2013 10:32:20 schreef Dweil:
Een apparaatje wat ik gemaakt heb, voor het converteren tussen digitale audio formaten:

eerst ontwerpen:

[afbeelding]

Daarna printje laten maken:

[afbeelding]

Opgebouwd met wat componenten:

[afbeelding]

Hij werkt! Hoera!

[afbeelding]

Nu nog de firmware wat optimaliseren, maar het begin is er!

Dat is nog eens design :).

Op 24 augustus 2013 11:36:42 schreef Dweil:
Gewoon met een bout. Heb wel losse flux gebruikt - De truc van het SMD solderen?

Flux is idd 'de' truuk van het SMD solderen.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

De eerste stap is een layout van de print, ik mis een beschrijving van de functionaliteit, de specificaties en het ontwerp van de schakeling.

Just find out what you like and let it kill you

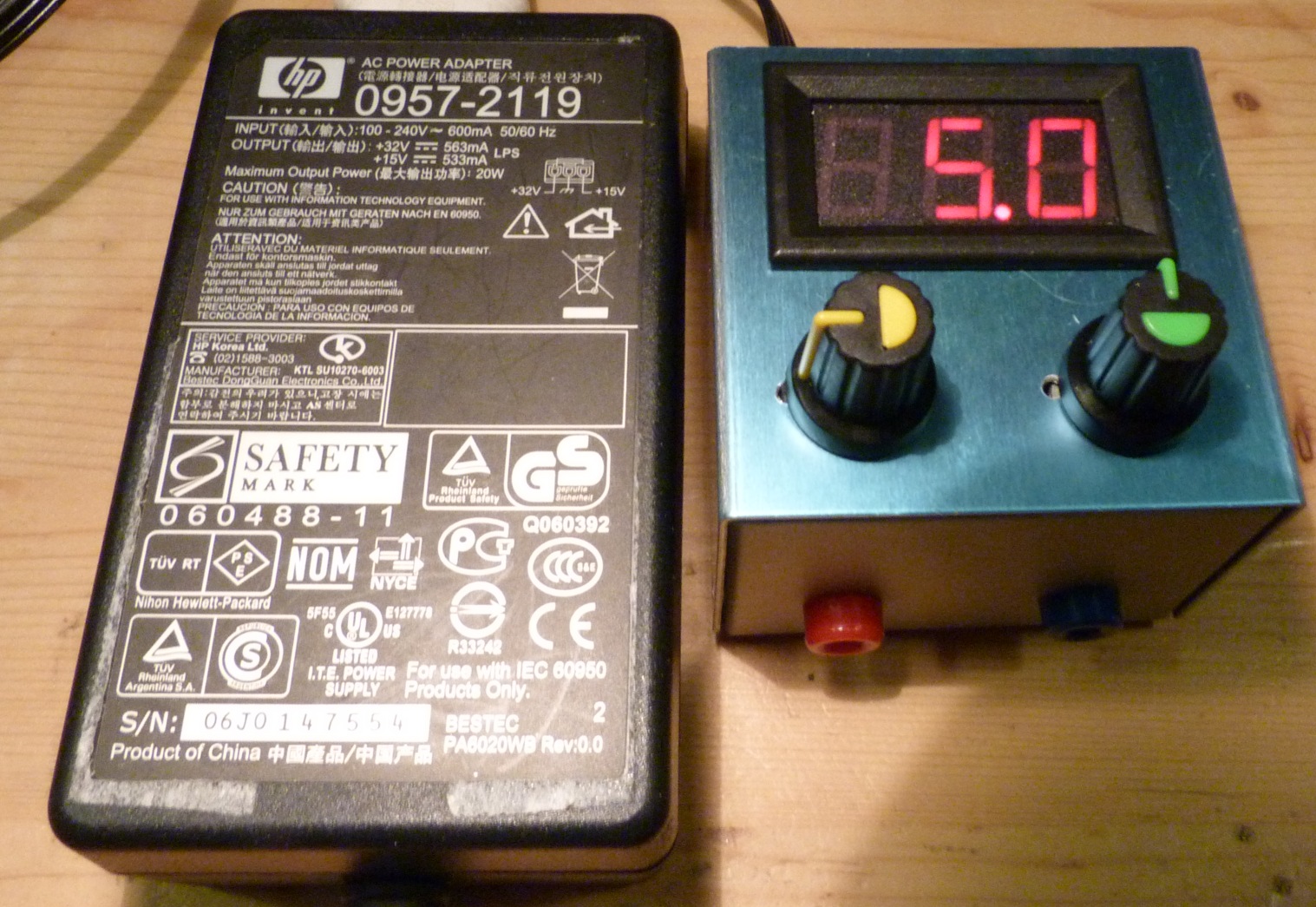

We hebben ze allemaal wel, die adapters van defecte / gesloopte apparatuur. Zo heb ik er een van HP waar 15 & 32V uitkomt. Tijd om een kleine LM317 voeding te maken:

http://www.uploadarchief.net/files/download/resized/mini_lm317_1.jpg

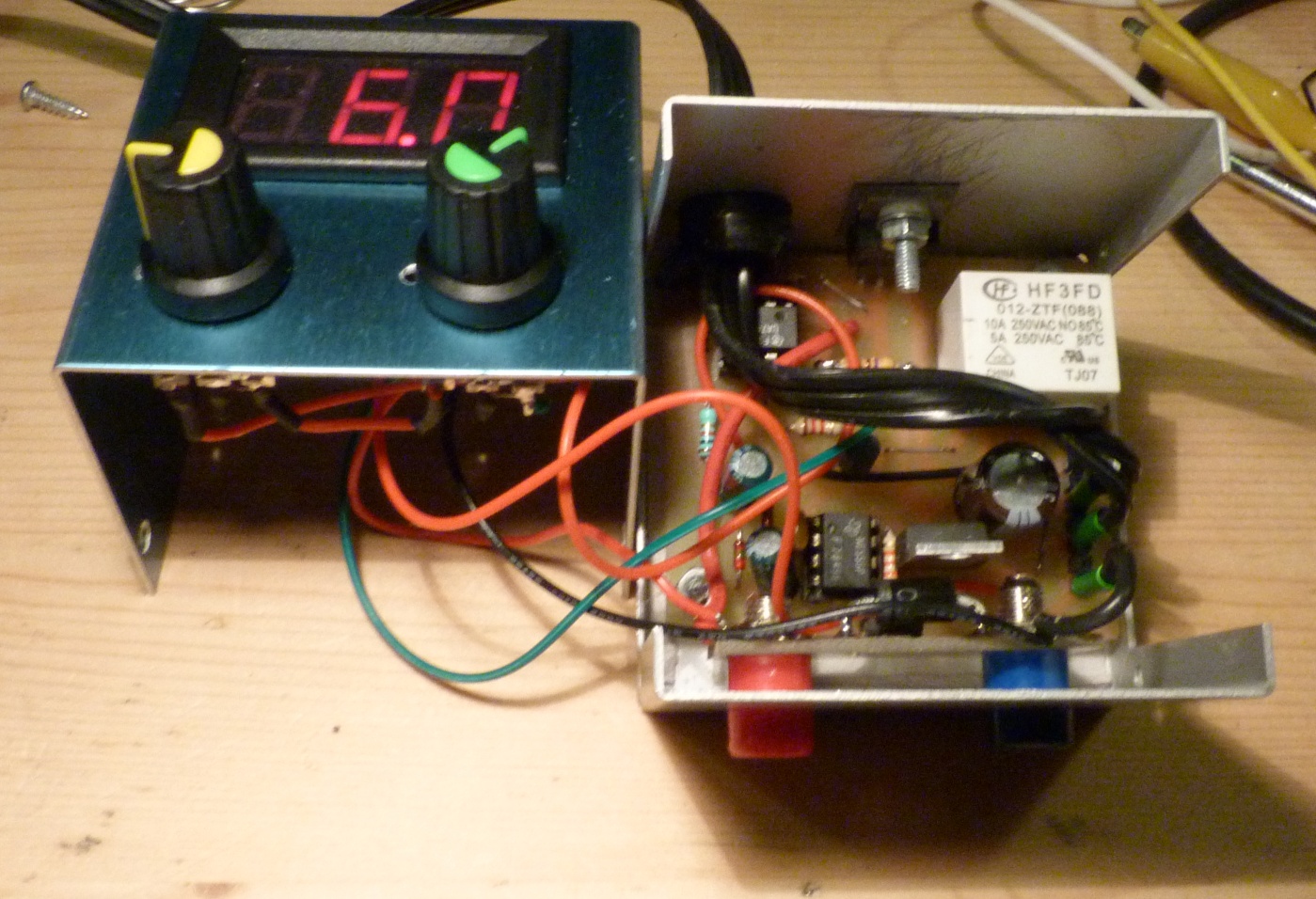

Uiteraard past alleen een LM317 prima in dat kastje, maar ik wou meer. Een NE555 voor negatieve spanning zodat ik vanaf 0V kan regelen, en een LM741 welke bij 12.4V uitgangsspanning de ingangsspanning van de LM317 omschakelt naar 32V.

http://www.uploadarchief.net/files/download/resized/mini_lm317_2.jpg

Daarnaast nog een voltmeter module van ebay en een grof (5K Geel) en fijn (500Ω Groen) potmeter.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Dit topic is gesloten
