Lambiek

Special Member

@ KIF,

Ik ben het met Thevel eens, dat routen moet een hels karwei zijn geweest. :)

Voor de rest ziet het er strak uit.

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 12 september 2014 12:01:08 schreef Lambiek:
dat routen moet een hels karwei zijn geweest. :)

Daarvoor heb je nu de autorouter.

klein is fijn

Moderator

Op 12 september 2014 11:36:26 schreef Lucky Luke:
Ik durf het bijna niet te zeggen, Kif, maar die schroefgaten zitten wel erg dicht bij de spoortjes. Als iemand daar lomp een schroef in draait ligt het spoortje doormidden en/of beide spoortjes kortgesloten. Met een kunststof (of karton/pertinax) ringetje is dat wel op te lossen.

Daarom had ik deze dingen meebesteld: http://www.conrad.nl/nl/kss-zelfklevende-printplaathouder-mmr-mmr5-a-4…

Ik ben met een stappenmotortje aan het spelen...
http://prive.bitwizard.nl/VID_20140912_150047557.mp4
Als je goed kijkt, zie je dat ie anderhalf rondje draait. Je kan zien dat ie andersom eindigt dan dat ie begint... Op het ogenblik is dit ongeveer de limiet. Maar als ik de spanning van 12V naar 24V opschroef wil ie bijna 2x harder... hihi. :-)

Ik doe nu rond de 12000 microsteps (1/16e fullstep) per seconde, bijna 1000 RPM. Met een stappenmotor. :-)

@tuber hieronder: polulu-cloon (A4988).

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

leuk project, wat voor controller gebruik jij voor de stappenmotor?

Op 12 september 2014 15:06:10 schreef klein is fijn:
[...]Daarom had ik deze dingen meebesteld: http://www.conrad.nl/nl/kss-zelfklevende-printplaathouder-mmr-mmr5-a-4…

De door u opgevraagde pagina is niet beschikbaar op de mobiele website.

Dikke zucht en facepalm @ Conrad...

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.

Op 12 september 2014 15:06:10 schreef klein is fijn:
[...]Daarom had ik deze dingen meebesteld: http://www.conrad.nl/nl/kss-zelfklevende-printplaathouder-mmr-mmr5-a-4…

Kijk, ik had al zo'n half vermoeden :) Moet helemaal goed komen, want daarmee heb je dat probleem niet.

@Jochem: Van die plastic voetjes waar je een print op vastklikt.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Het is al weer even geleden maar de "Delta Meter" is klaar !
Vandaag een kunststof plaatje gemaakt om het gat in het front af te dekken, simpel maar aardig gelukt vind ik zelf. Deze voeding krijg een plaats op mijn hobbytafel, hij is wat nu wat praktischer in gebruik omdat de spanning en stroom tegelijk zichtbaar zijn. Dit type biedt alles wat ik nodig heb voor de hobby, 0 tot 30V en 0 tot 3A. En het was een leuk project om te doen, ook niet onbelangrijk. Alles is non-destructive uitgevoerd, ik heb geen gaten geboord in de Delta, niets gesloopt. In theorie is hij weer terug te brengen in de originele staat.
Nog even de samenvatting in acht foto's :

Eindresultaat:
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/20140913_155524_zpsfdaa4e61.jpg

Meter ingebouwd :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/20140824_090407_zpsbd15409d.jpg

ACS712 Stroom sensor board ingebouwd :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/20140802_144833_zpse9058dbb.jpg

De Delta Meter :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/Angle_zps3554952d.jpg

Delta Meter PCB :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/Top_Board_zps9ca0e457.jpg

De hulpvoeding voor de Delta Meter ingebouwd :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/20140824_103622_zps09484d35.jpg

Software in de Delta Meter laden met Arduino serial board :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/ArduinoSerial_zps3dfba0ed.jpg

Het origineel :
http://i10.photobucket.com/albums/a134/Rlnd/Delta_E030-3/Delta01_zps3ccb9beb.jpg

RAAF12

Golden Member

Mooi werk!

antcopuleermode on

Mijn smaak zou zijn 4 matzwarte kruiskopjes of inbusboutjes voor het display te gebruiken <G>

Mooi! Ik heb de 15V 2A variant hier staan.

Thevel

Golden Member

Netjes gedaan hoor!

Heb je de bestaande V/A schakelaar nog een functie gegeven? (b.v display verlichting aan/uit)

Nee, die schakelaar zit er alleen om geen gat in het front te hebben. Hij heeft verder geen functie meer. De backlight is altijd aan, dat geeft een betere aflezing en je ziet dan ook duidelijk dat de voeding aanstaat, beter dan het originele neon lampje (wat nog wel werkt). Bij de latere bouwjaren van deze voeding is die neon vervangen door een LED en zitten er zwarte kunstof hevels op de schakelaars.

[Bericht gewijzigd door Henry S. op 15 september 2014 20:02:02 (22%)]

https://www.youtube.com/watch?v=RD0w_FYutKc&feature=youtu.be

Eindelijk is het gelukt. :-)

Na vele keren het project opnieuw uit de kast te halen en veel opzoekingswerk te verrichten. Datasheets door te ploeteren, uitleg op dit forum vragen enz.

Mijn 3x3x3 led cube doet nu wat hij moet doen.

Iedereen die mij hier geholpen heeft hartelijk dank.

grts. wim

De kat hond vindt het ook wel leuk.

Mooi dat het je gelukt is, altijd weer een persoonlijke overwinning.

[Bericht gewijzigd door theove op 13 september 2014 23:44:19 (58%)]

Take care to get what you like or you will be forced to like what you get
Lambiek

Special Member

@ Rolo,
Mooi gemaakt hoor, en nu maar genieten van de voeding. :)

@ Winamdia,
Mooi klein led kubusje, en de hond kijkt inderdaad aandachtig mee.

Als je haar maar goed zit, GROETEN LAMBIEK.

@Rolo, leuk, heb deze ook.
Originele potmeters of vervangen door meerslagen versie?

Was aan het twijfelen of ik het ook zou ombouwen of een nieuwe CO voeding met LCD display.
Ben dus aan een CO begonnen.

Ziet er retro modern en netjes uit.

De spanningspotmeter is origineel al een 10 slags type, deze heb ik wel vervangen door een nieuwe. Die oude gaf overshoot op de uitgang als je er aan draaide. De stroompotmeter is geen 10 slags maar een precisie draadgewonden potmeter, deze heb ik gangbaar gemaakt, hij draaide heel moeilijk door oud vet wat hard geworden was. Electrisch was hij 100%.

Welke CO voeding ga je bouwen, die met twee LM317's ? Als je al een Delta 30-3 hebt zou ik die opknappen, heb je echt een prima voeding.

[Bericht gewijzigd door Henry S. op 15 september 2014 20:00:48 (27%)]

Het woordje nieuwe tussen "door" en "meerslagen" vergeten.

Idd, de spanning vliegt hen en weer tijdens het draaien.

De Delta meter eigen ontwerp of...?

CO met de twee LM317's en dan voor positief en negatieve spanning.
Met de mogelijke aanvullingen, o.a voor een LCD scherm.

Dus nog even aan het uitzoeken.

Dan even een onderdelen lijst maken, ook van Blackdog's zijn dummyload project, en dan alles tegelijk bestellen. Na ontvangst, wil ik eerst aan BlackDog zijn dummyload beginnen.

Verreweg de meeste AM-ontvangers werken op basis van een LC-oscillator. Het hart van onderstaande ontvanger is echter een RC-oscillator (om precies te zijn een Wienbrug-oscillator). De ontvanger is dan ook geheel spoelloos.

http://www.youtube.com/watch?v=_RYZJbagaak

Toch kleven er wel nadelen aan dit type ontvanger: de storinggevoeligheid is groot, de stabiliteit matig en de selectiviteit gering. Bovendien herbergt de ontvanger maar liefst vier afstempunten (te weten 2 folietrimmers en 2 instelpotentiometers).

Ach, je probeert eens wat...

Leve het transistortijdperk!

http://www.uploadarchief.net/files/download/resized/dscn0957-3%20(2).jpg
http://www.uploadarchief.net/files/download/resized/dscn0957-3%20(1).jpg
http://www.uploadarchief.net/files/download/resized/dscn0957-3%20(3).jpg
Mijn eerste projectje.

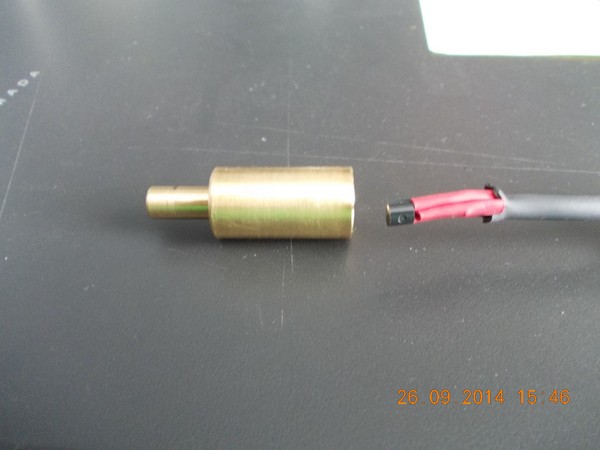

temperatuur sensor ds1822.

[Bericht gewijzigd door Henry S. op 26 september 2014 21:27:16 (6%)]

@hobby.bob Ziet er goed uit, maar vertel eens wat meer. Waar gaat die voor gebruikt worden ? Heb je de behuizing zelf gemaakt ?

blackdog

Golden Member

Hi Habbi.bob,

Heb je er ook wat koelpasta in gedaan, dit voor een snellere reactie tijd van je sensor?

Gegroet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

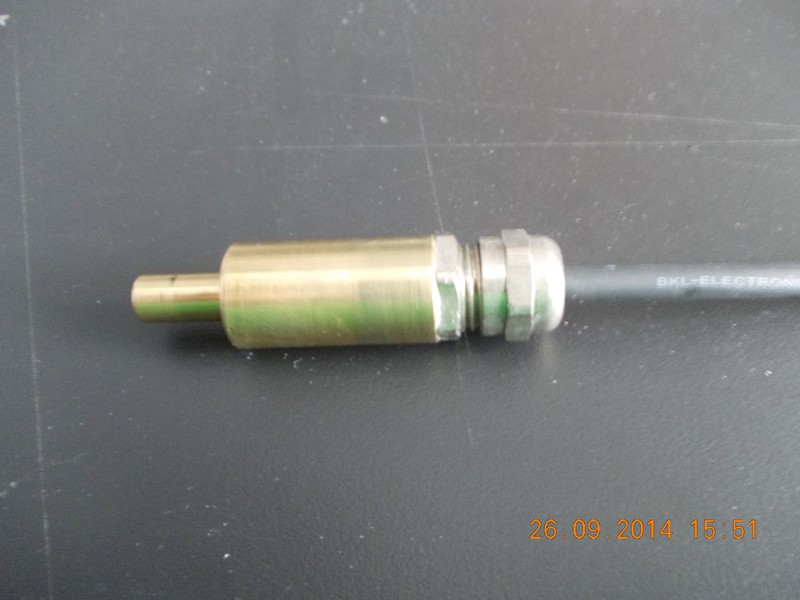

de behuizing is zelfgemaakt.

voorlopig gaat het gebruikt worden voor meting in waterleiding.

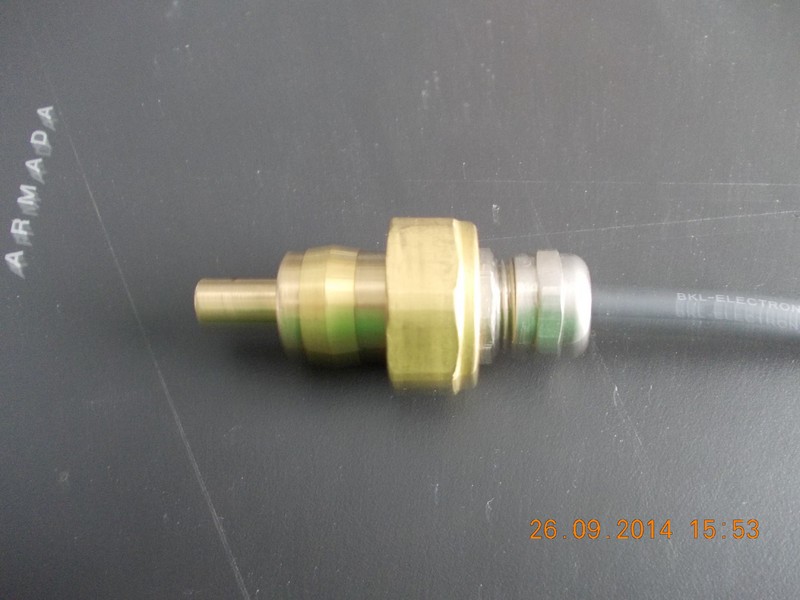

het verjongde gedeelte van de behuizing is aan de binnenkant gevuld met koelpasta waar de sensor in zit, dit is voor een betere warmte geleiding.

fatbeard

Honourable Member

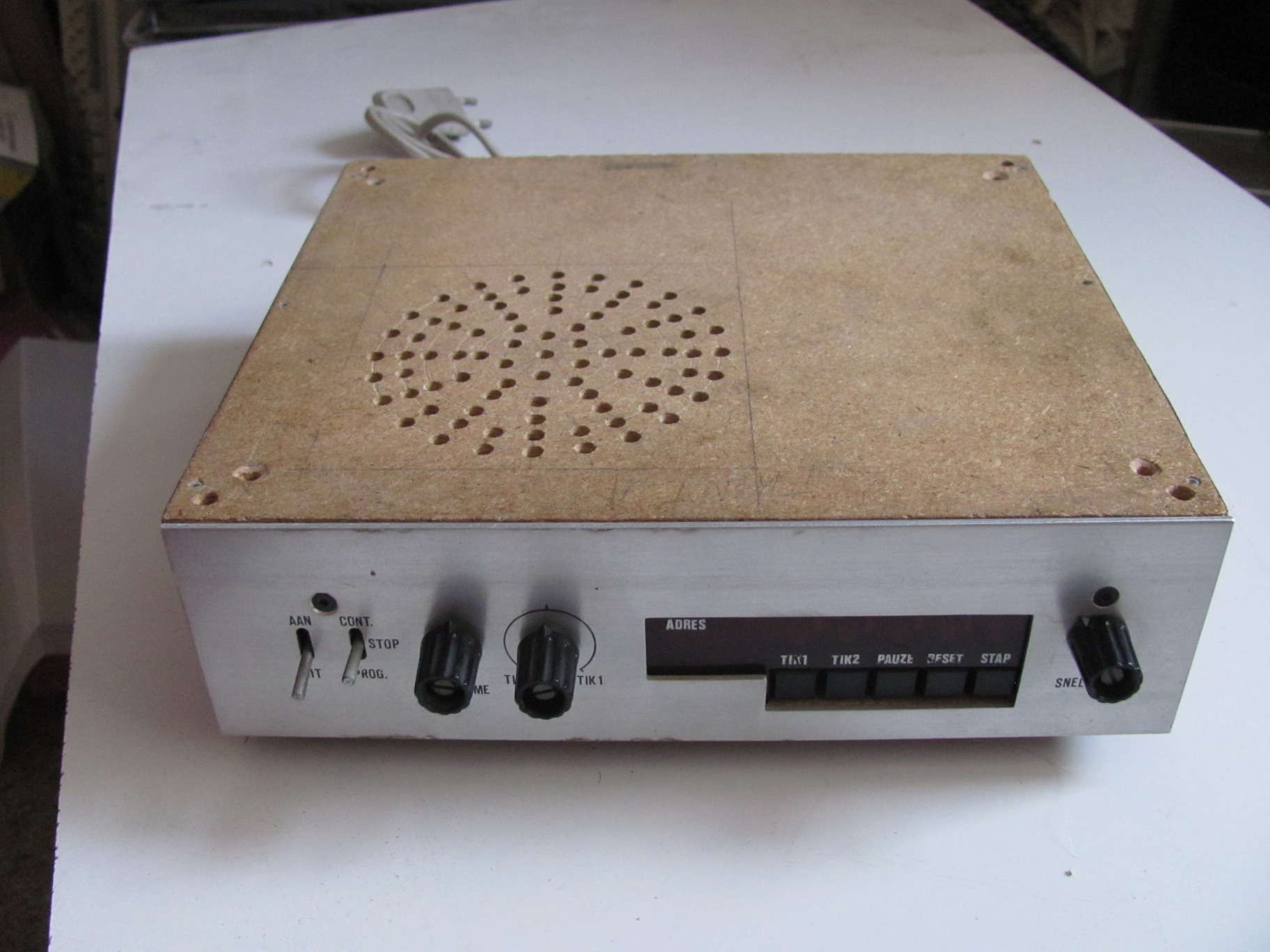

Omdat ik toch met de camera aan het spelen was, heb ik een van mijn oudere projecten (ca. 1979) uit de/zijn kast gehaald: een programmeerbare metronoom. Gemaakt omdat een van de vriendinnetjes moeite had met onregelmatige maatsoorten (3/8, 5/8, 11/16 en zo meer, die komen in authentieke balkan muziek best wel vaak voor).
Microcontrollers bestonden toen al wel, maar waren nogal duur en moeilijk te programmeren (zeker voor een armlastige student).
Vandaar dat deze vrijwel geheel is gebouwd met materiaal uit de rommeldoos/dozen, alleen voor de druktoetsjes, stereopotmeter en knoppen moest ik naar de winkel. De kast werd wel gefineerd maar bij de bovenkant was het fineer op: jammer dan. De zijkanten en onderkant zijn dus wel gefineerd...

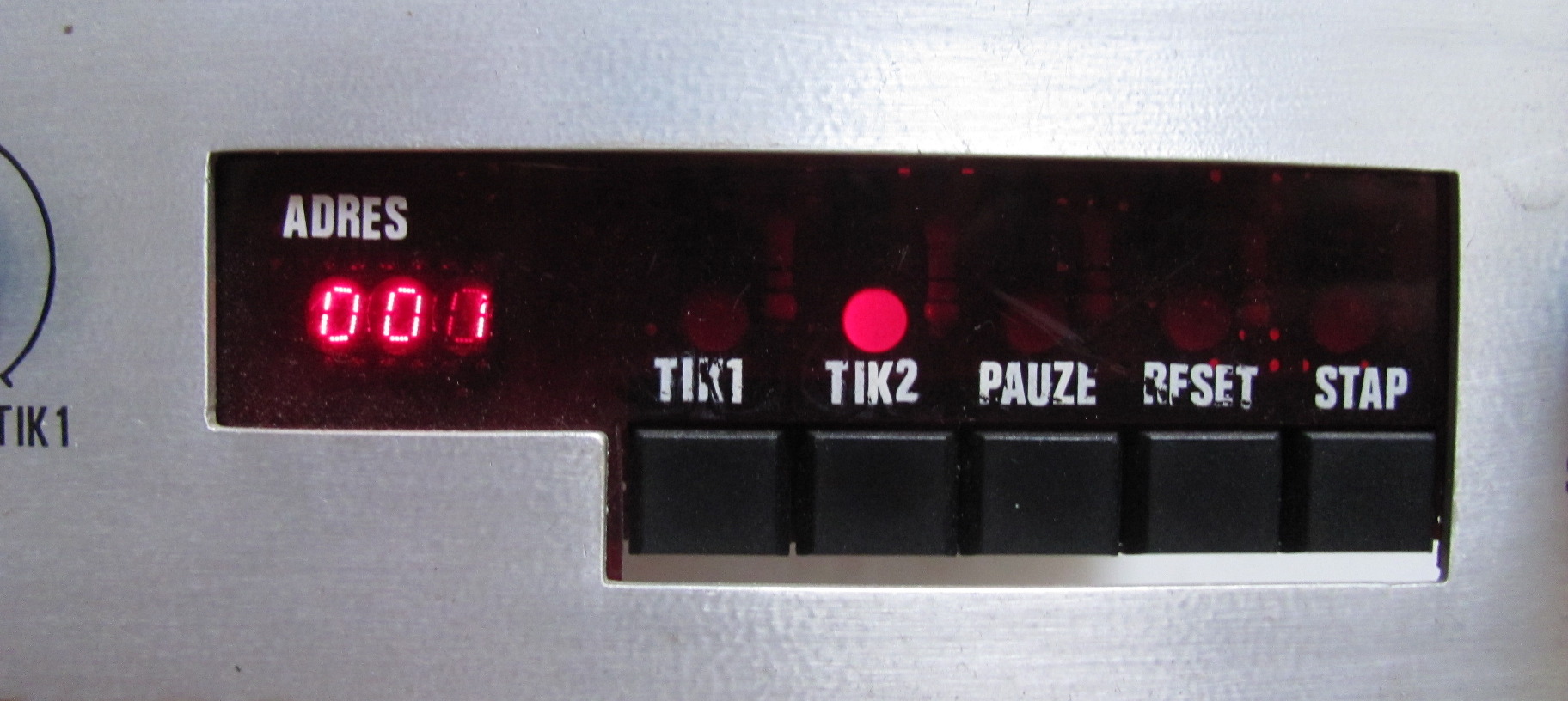

http://www.uploadarchief.net/files/download/resized/metronoom.jpg http://www.uploadarchief.net/files/download/resized/front1.jpg

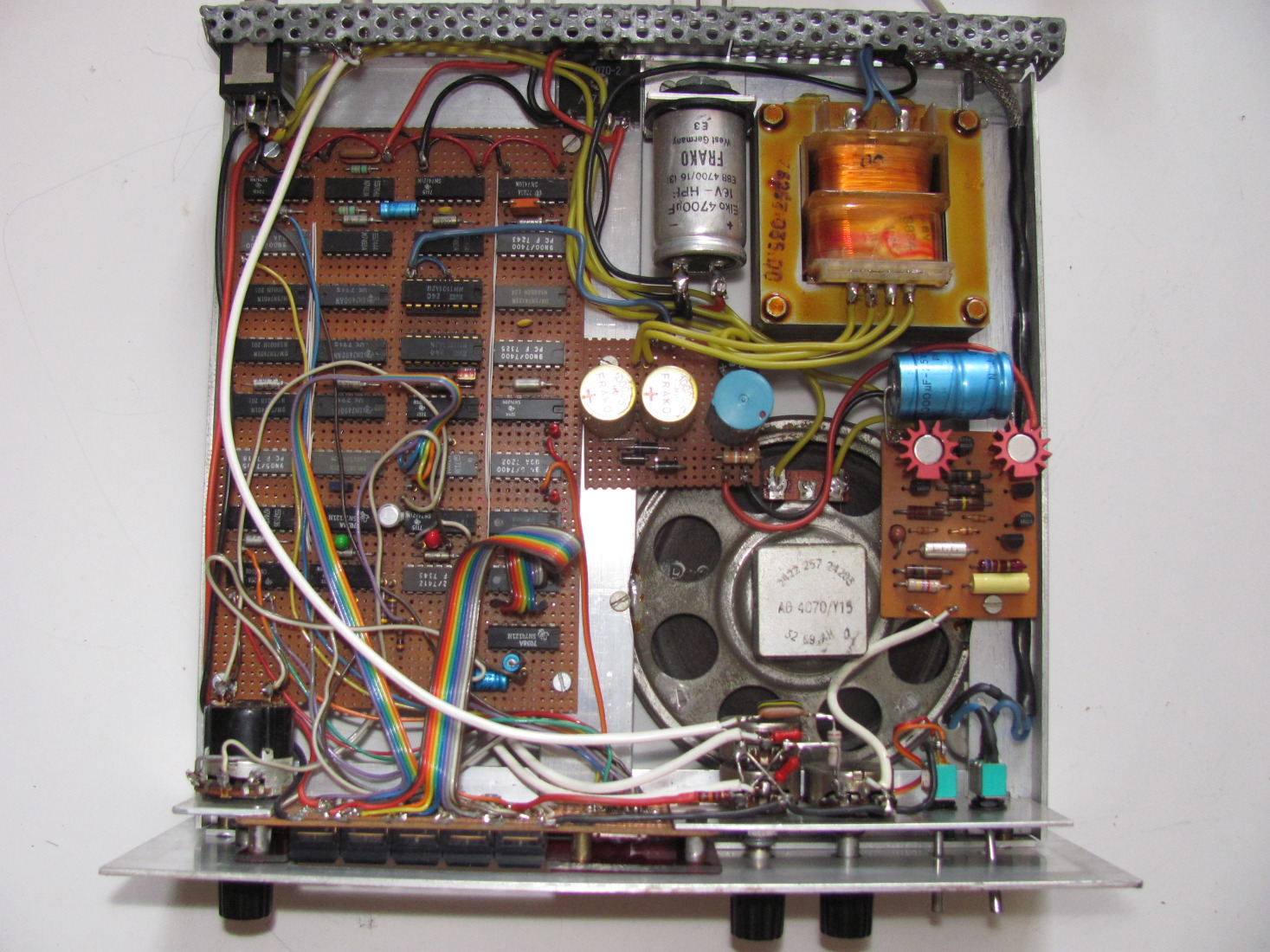

Van binnen ziet het er ondanks het totaal gebrek aan mechanische planning en tekeningen (ik heb ergens het schema nog) best nog wel strak uit:

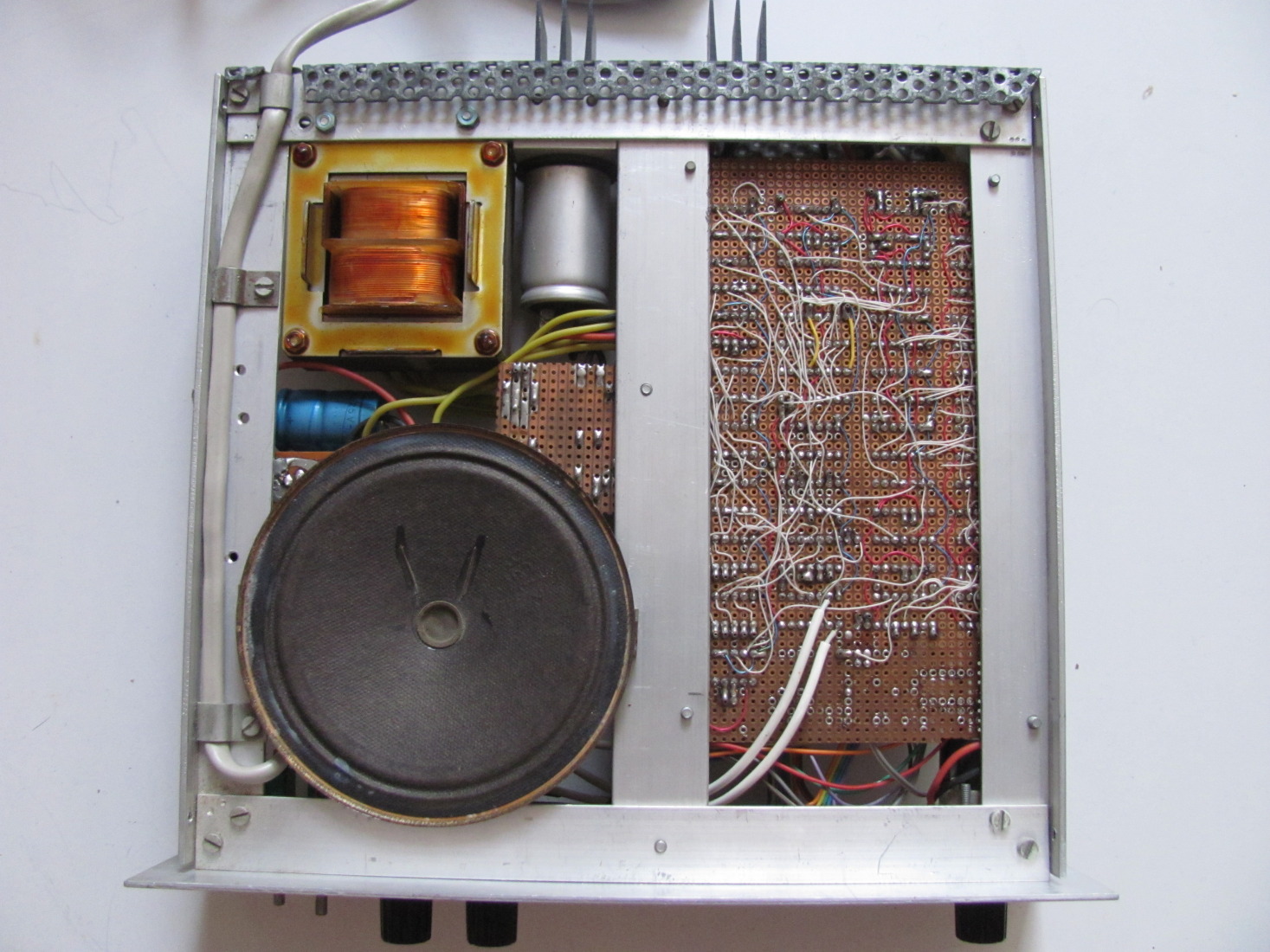

http://www.uploadarchief.net/files/download/resized/chassis%20boven.jpg http://www.uploadarchief.net/files/download/resized/chassis%20onder.jpg
Die speaker hangt met aangesoldeerde afstandsbusjes aan het frame.

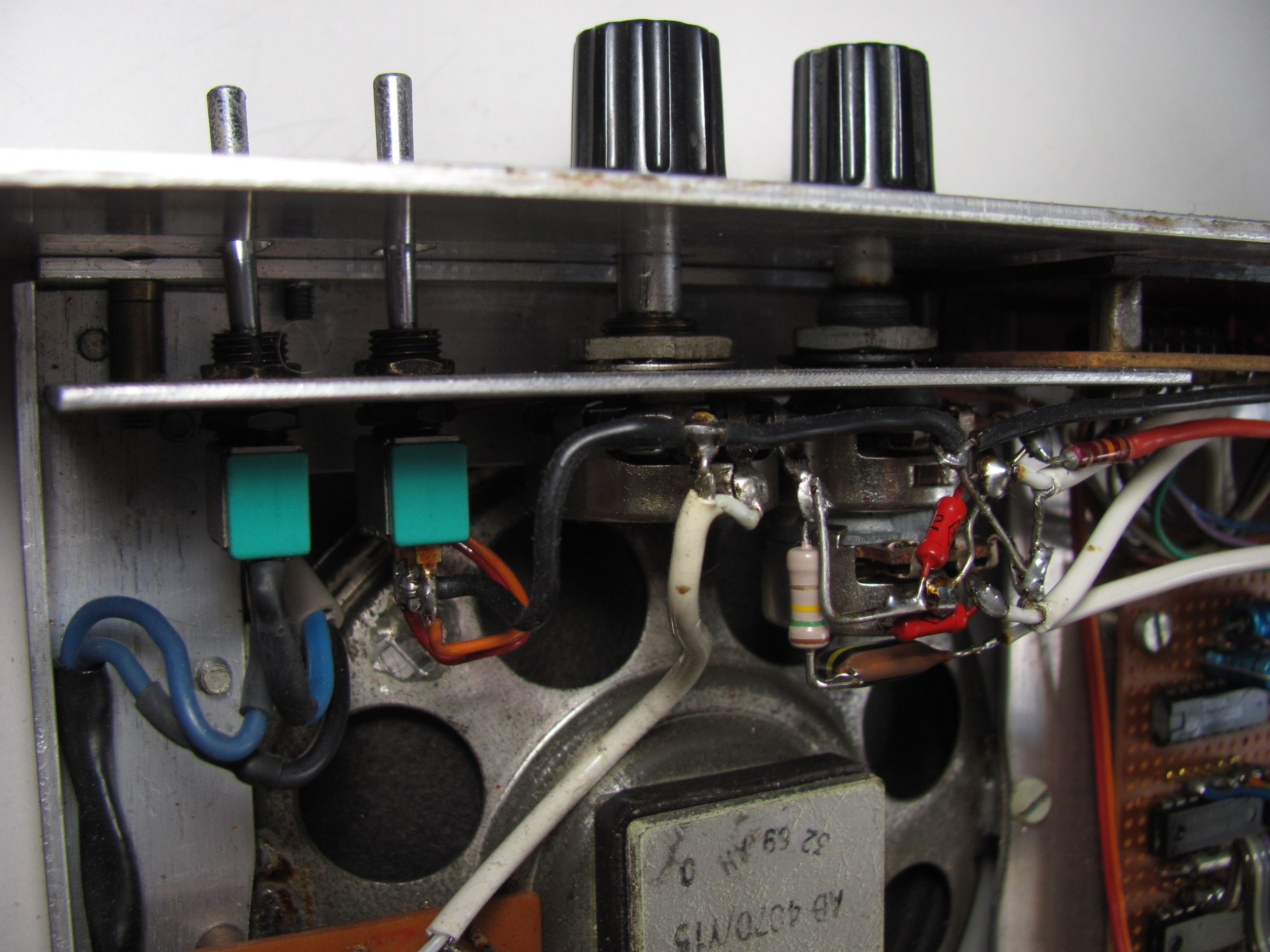

Voor de liefhebbers nog wat detailshots:

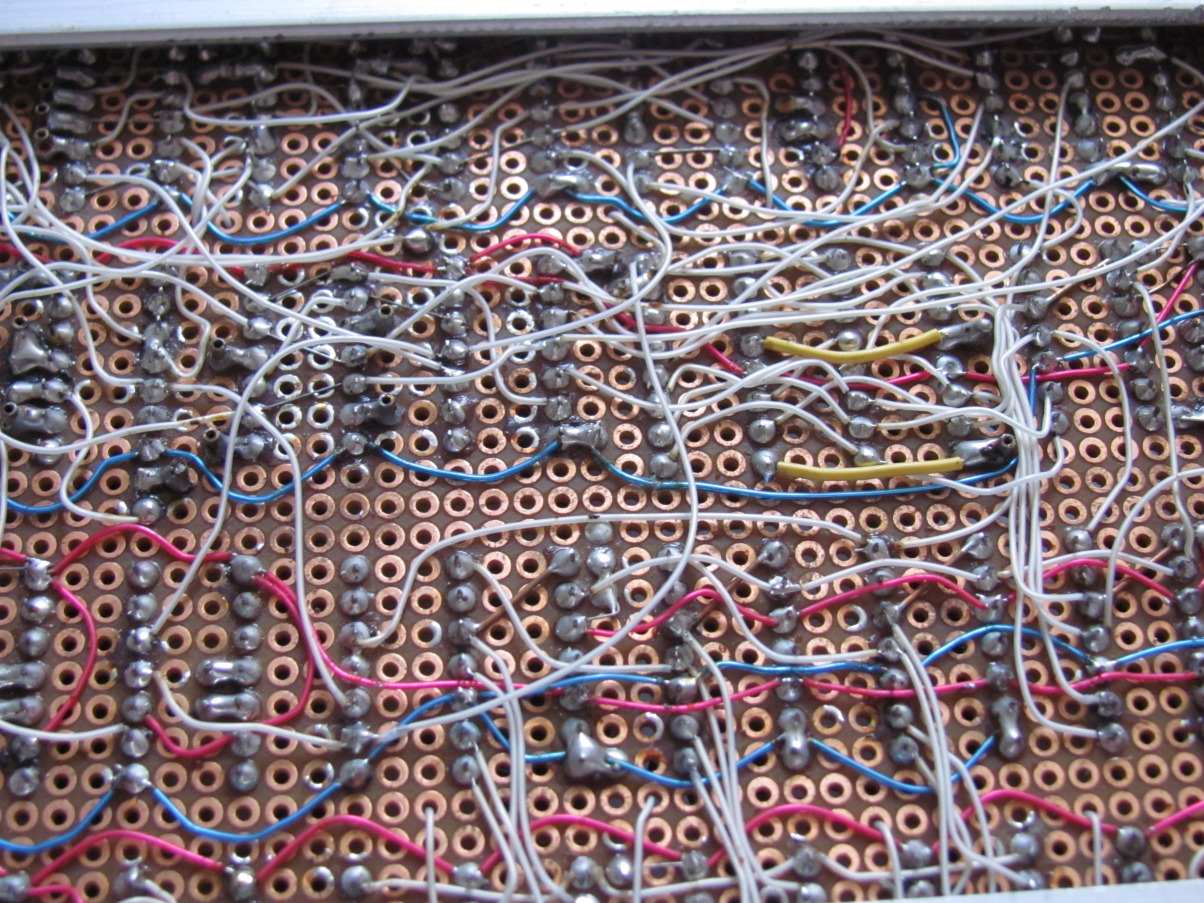

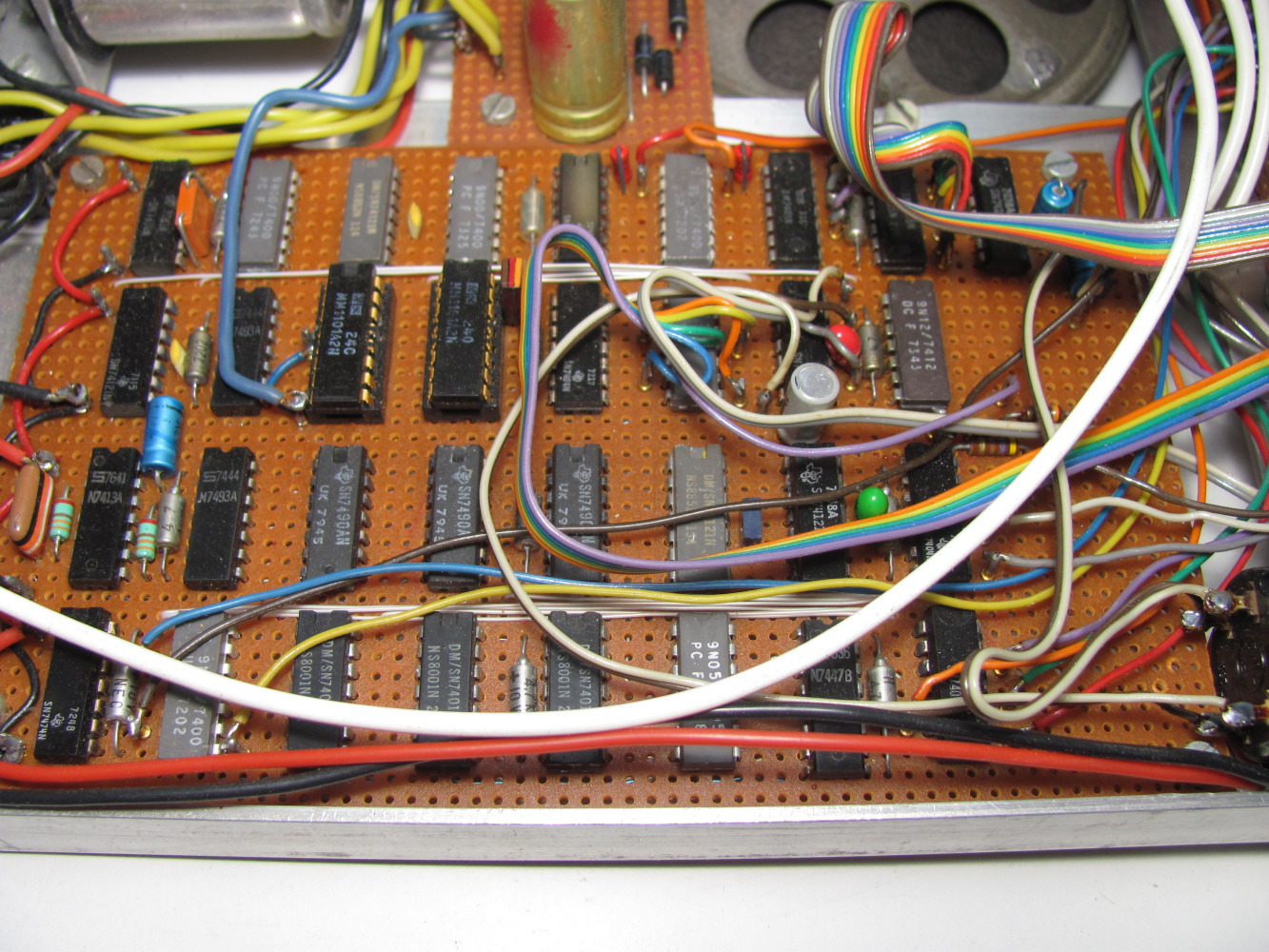

http://www.uploadarchief.net/files/download/resized/onderkant%20board.jpg http://www.uploadarchief.net/files/download/resized/digitaal%20board.jpg

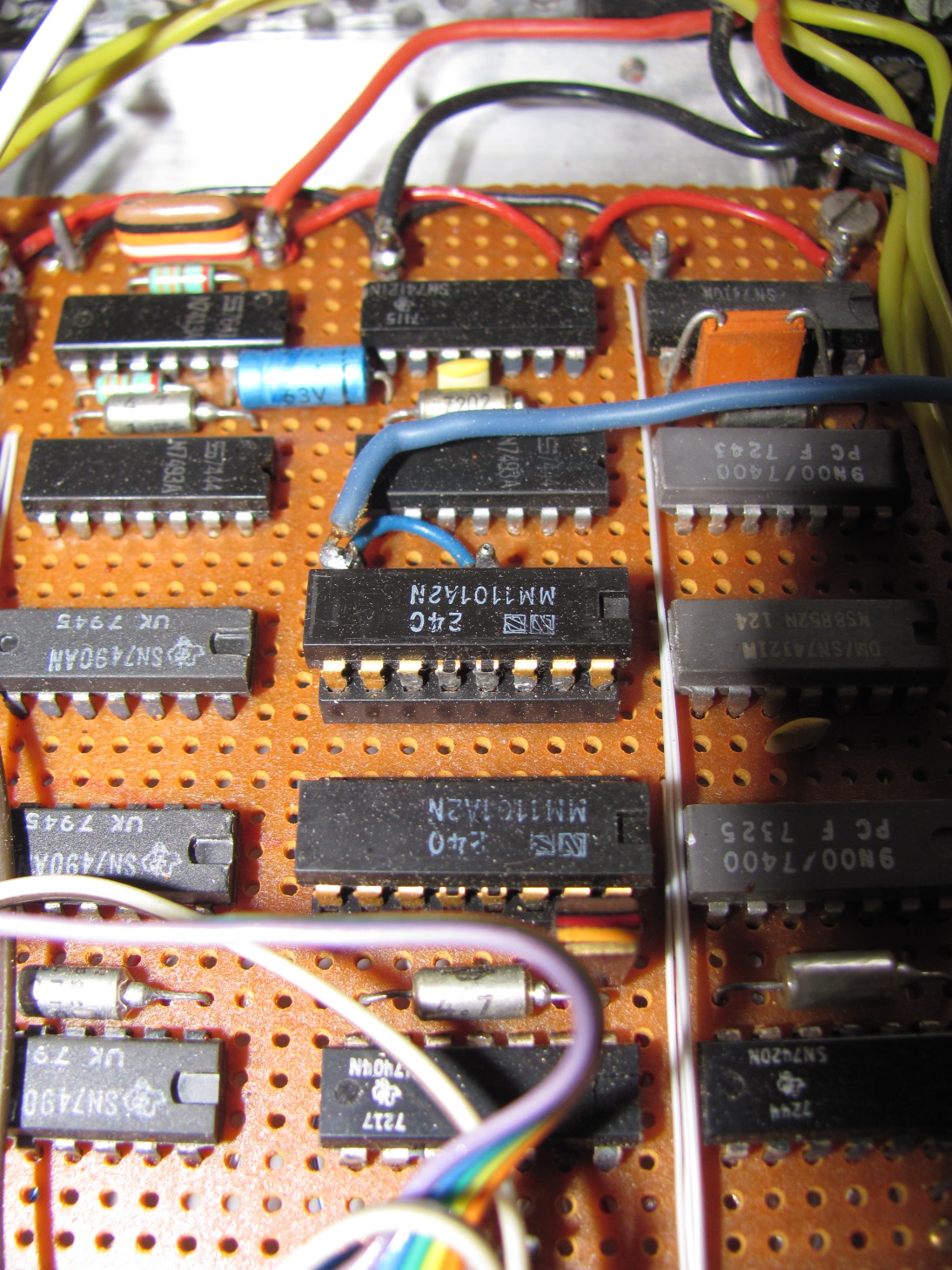

http://www.uploadarchief.net/files/download/resized/board%20detail.jpg http://www.uploadarchief.net/files/download/resized/detail%20bediening.jpg

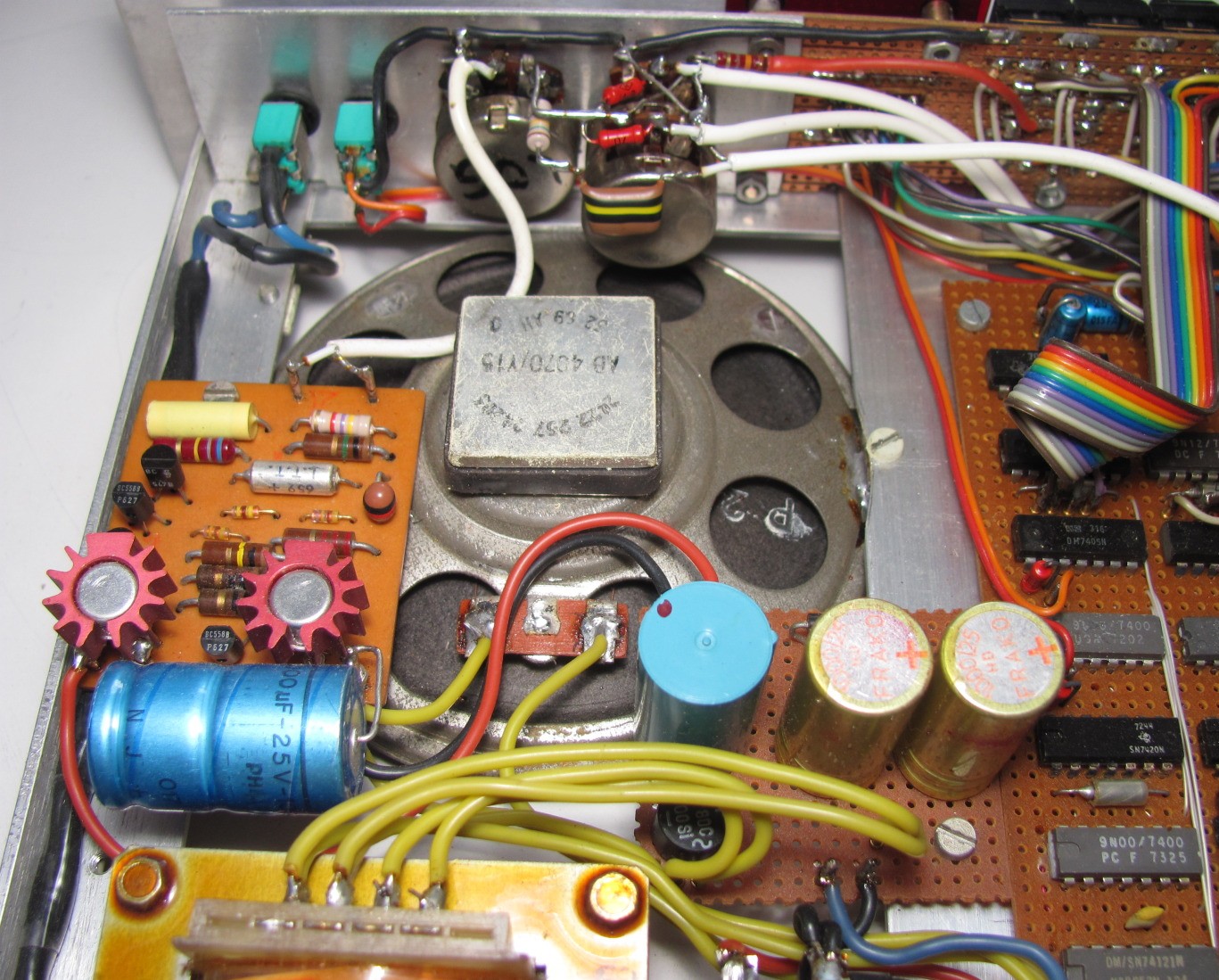

http://www.uploadarchief.net/files/download/resized/details%20audio.jpgDeze 'eindtrap' is de TUP-TUN versterker uit Elektuur.

Het laat ook zien hoe je nuttig gebruik kunt maken van schakelaars met lange hefbomen...

Ik heb er ook een .avi van geschoten, maar moet nog ff studeren hoe ik dat op youtube of zo krijg...

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Die metronoom ziet er indrukwekkend uit, mooi tijdsbeeld. Daar ben je druk mee geweest.
