Hallo,

Ik heb hier een TO-3 behuizing met als opschrift, CA8931.
Google helpt me hier niet echt verder mee, iemand suggesties?

Staat er echt niet meer op? (dit lijkt me alleen fabricage/datuminfo)

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com

Jazeker, Ik heb nog een 2e

De eerste,
61-
687-018
GE/RCA
CA8931

De tweede,
68-
709-001
GE/RCA
C8927

maartenbakker

Golden Member

Dat zijn customhalfgeleiders met typenummers 61-687-018 en 68-709-001, je zult dus context moeten geven (apparaattype en positienummer, eventueel foto van de omgeving).

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Hallo,

Ze zitten in een voeding, Deze maakt van 220 (origineel 110) 5V bij 60A en 2*12V bij 5A.

Ik heb er 2 die zijn omgebouwd naar 220V, en nog 4 die voor 110 geschikt zijn. Ik dacht die 2 van 220 te houden zoals ze nu zijn, en die andere 4 te gebruiken voor behuizingen en koelplaten. Eventueel nog wat onderdelen die daar ook nog in zitten.

maartenbakker

Golden Member

Als er op die voedingen geen merk en type meer staat (ook niet van de ombouwer?), heb je nog twee opties. Foto's maken dat misschien iemand ze herkent, of anders schema uittekenen rond de halfgeleiders.

Ook met merk en type zijn dit al de wat lastiger gevalletjes, dat is misschien een schrale troost.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Hallo,

Foto's gaat momenteel even niet, want ik heb geen fatsoenlijke camera, Maar....

Ik heb even op het merk en type gezocht, en ik heb een sheet gevonden inclusief schema's en onderdelenlijst. Hier heb ik een linkje. https://dl.dropboxusercontent.com/u/2442535/dit%20staat%20op...output.pdf
Het gaat om de, ACDC electronics RT301

In ieder geval bedankt voor het meedenken.

(Trouwens, hoe is het nog afgelopen met de beeldbuis tester?)

2N3771 en 2N3055 volgens het schema. Blijkbaar heb je gerelabelde exemplaren!

Iemand enig idee wat dit voor materiaal is?

Wat het is weet ik al wel :) Een hittebestendig isolatie-buisje, zat om een stuk draad in een elektrisch oventje.

ben er maar voorzichtig mee. voor 20 jaar terug was dat spul nog vaak zat asbest houdend..

waar rook was, werkt nu iets niet meer

Bij het reverse engineren van de FO waar ik hier een ander topic over heb lopen kwam ik een soort optocoupler tegen die ik nergens kan vinden. Het is een Fairchild 5555 in een 6 pin dil/smd-gull-wing behuizing. Duidelijk een optocoupler achtig ding vanwege de beige behuizing. Er staat ook op de onderste regel V831Q op, maar dat is vrijwel zeker de productie datum code.
Een datasheet is nergens te vinden, iemand een idee?

-edit- Het lijkt geen standaard pinout te zijn, de transistor zijde is 3-pins aangesloten, Pin6=+5V, Pin5=GND, Pin4=signaal, het is ook geen FET versie.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.

Op 25 oktober 2015 15:27:33 schreef testman:
ben er maar voorzichtig mee. voor 20 jaar terug was dat spul nog vaak zat asbest houdend..

Precies de reden dat ik het vroeg, hier was ik namelijk al bang voor...

maartenbakker

Golden Member

Nu weet je na het antwoord op je vraag dus precies evenveel als toen je hem stelde. Nou is het zo dat asbest vrijwel altijd in zachte materialen verwerkt werd, maar ook ik durf het niet uit te sluiten. Misschien best een microscoop gebruiken of een monstertje opsturen naar een lab.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Aan de structuur te zien is het asbesthoudend.
Niet op sabbelen dus.

RTFM, dan pas vragen...

Op 26 oktober 2015 12:29:21 schreef wielklem:
Aan de structuur te zien is het asbesthoudend.
Niet op sabbelen dus.

En ook niet als snuifbuisje gebruiken..... :+

Op 26 oktober 2015 12:29:21 schreef wielklem:
Aan de structuur te zien is het asbesthoudend.
Niet op sabbelen dus.

Asbest is ongevaarlijk als (zolang) het nat is. Maar mischien toch maar niet op sabbellen, er kan ook iets anders in zitten :-)

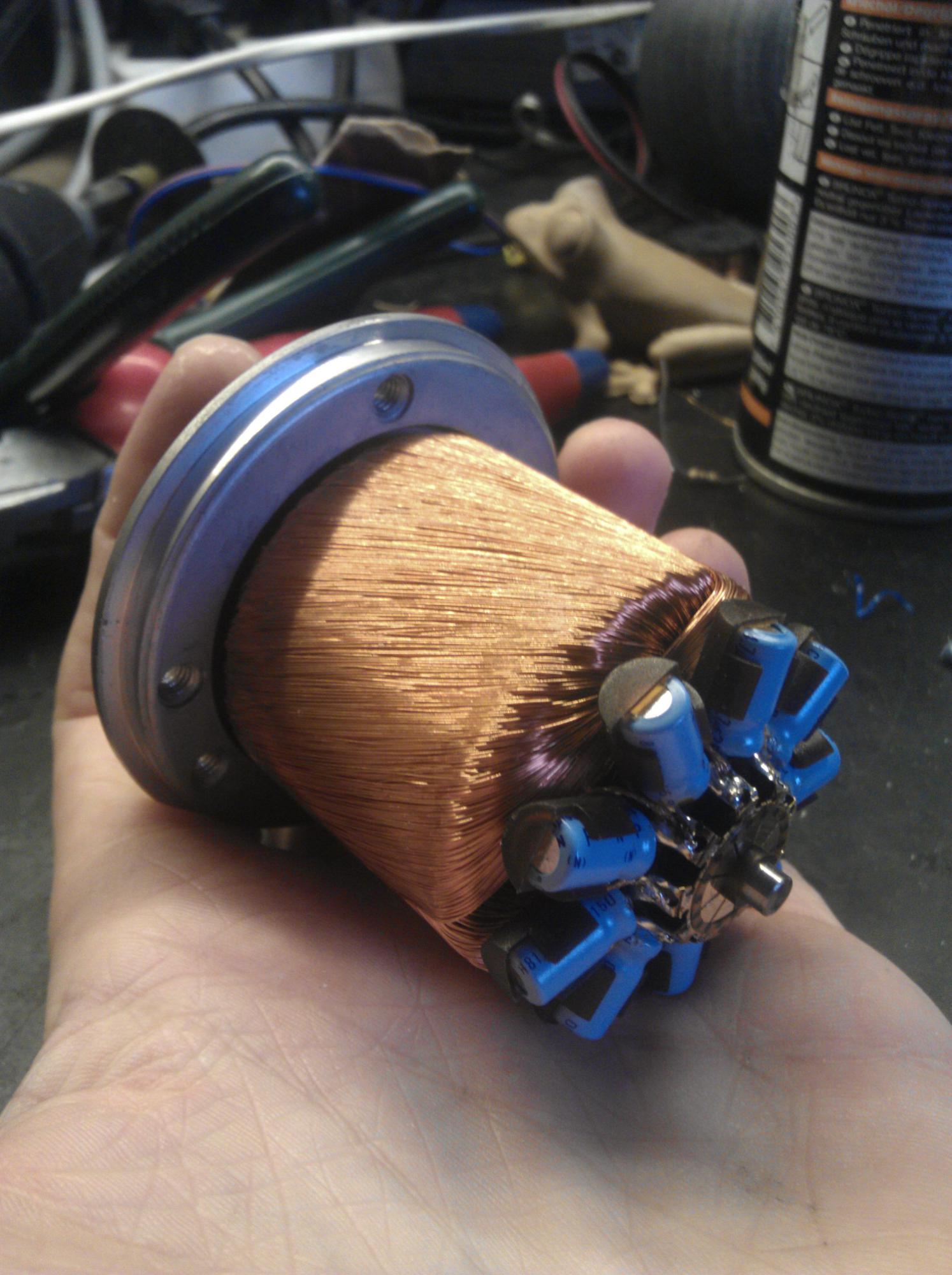

Ik heb al eens eerder wat gepost over deze motoren, maar zojuist heb ik er eentje van binnen bekeken, en ik vroeg me af wat de functie van de elco's is (naast dat het er wel mooi uit ziet). Verder vraag ik me ook af waarom deze motoren van flink formaat zijn, terwijl ze niet heel veel vermogen kunnen opnemen/leveren.

Diverse projecten en experimenten: www.elexperiment.nl

WTF is dat nu voor gekke contructie! Weet je wel zeker of dat origineel zo is of heeft iemand dat voor de fun zo in elkaar gezet?
Zit er ook ergens een diode brug of zo in?
Ceramische condensatoren zou nog kunnen om vonken te onderdrukken.
Je zou bijna zeggen dat het een 1 april grap is.

[Bericht gewijzigd door henri62 op 26 oktober 2015 18:47:38 (14%)]

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.

het zijn bipolaire condensatoren, het kan dus wel werken zo..

waar rook was, werkt nu iets niet meer

Het ziet er zeker niet uit alsof het bijgeklust is. Leuk detail is dat de motor al regelmatig draait bij een spanning van 0.1V, met een onbelast stroomverbruik van zo'n 3mA.

Ik ben benieuwd of iemand weet waarvoor deze motoren toegepast werden. Het zou goed kunnen dat ze al een flink aantal jaren oud zijn.

Diverse projecten en experimenten: www.elexperiment.nl

Dank voor de reacties nog op het vermoedelijke/mogelijke asbest buisje.

Er was me gevraagd om het oventje waar dit uit komt na te kijken (er ontbreekt een stuk bedrading + een lampje)

Ga het oventje laten zoals het is, en eigenaar aanbieden om het ding af te voeren....

Op 26 oktober 2015 15:22:13 schreef kloppertje:
Ik heb al eens eerder wat gepost over deze motoren, maar zojuist heb ik er eentje van binnen bekeken, en ik vroeg me af wat de functie van de elco's is (naast dat het er wel mooi uit ziet). Verder vraag ik me ook af waarom deze motoren van flink formaat zijn, terwijl ze niet heel veel vermogen kunnen opnemen/leveren.
[bijlage]
[bijlage]
[bijlage]

Ik denk dat dit een ijzerloze rotormotor is, de afwezigheid van ijzer zorgt ervoor dat de rotor heel weinig massatraagheid en zelfinductie ervaart en zo heel snel kan accelereren. Als dit zo een ding is dan is hij waarschijnlijk gebruikt als een soort servomotor waar heel snelle acceleratie nodig is.

Over de condensatoren tast ik in het duister, maar wellicht zijn ze (met een parallelweerstand) in serie gezet met de contacten om de stroom te beperken als de motor zou blokkeren. Zonder metalen kern oververhitten deze motoren waarschijnlijk net zo snel als ze versnellen, en afkoelen doen ze niet als ze niet draaien. Dat is het enige dat ik kan bedenken. Nochtans een interessant ding. Waar komt hij uit?

Groet,
Kruimel

maartenbakker

Golden Member

http://www.circuitsonline.net/forum/view/message/1696585#1696585

Het lijkt niet alsof de elco's erbijgeklust zijn. Ik vind de wikkelingen van de rotor ook best apart. Helaas weet ik weinig van motorentheorie, maar het zou me niet verbazen als je dit in patenten tegenkomt, inclusief uitgebreide uitleg van het werkingsprincipe en mogelijk de toepassing.

Deels uit het oude topic: bouwjaar is 1982, herkomst is Airpax Brussel (mogelijk toen onder de naam MBLE - die link is me niet helemaal duidelijk, maar in elk geval onderdeel van Philips).

Een van de locaties waar Philips precisiemotoren ontwikkelde en fabriceerde in elk geval, en het nummer dat met 8204 begint wijst op een product dat in ontwikkeling was, net uit ontwikkeling was en/of in kleine (voor)series voor een specialistische toepassing werd gemaakt. Kan voor defensie zijn geweest, industriële toepassingen zoals productiemachines, of voor wetenschappelijke toepassingen of kerncentrales (want daar deed MBLE ook aan). Massaproducten zouden eerder een 4304 of 9904 nummer hebben.

Je schreef eerder dat je er een partijtje van had. Toevallig nog in originele verpakking?

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Het binnenwerk van een direct drive wikkelmotor (4822 361 30104) van het Philips N4520 tapedeck ziet er ook zo uit...

http://forum2.magnetofon.de/bildupload/m1.jpg

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com

@Arco: Dat ziet er dus exact hetzelfde uit. De N4520 is zo'n 35 jaar geleden gebouwd, dus zal deze motor wel dezelfde leeftijd hebben. Kwaliteitsspul dus, gezien de motoren nog prima werken.

@Maartenbakker: Ik heb 4 stuks liggen. Geen idee of ze eventueel ergens nog nuttig voor zijn, misschien heeft iemand er nog wat aan.

@Kruimel: Ze accelereren wel snel, zeker gezien het formaat motor. Binnen een halve seconde zitten ze op een constante snelheid.

Misschien zijn de condensatoren nuttig voor het constant lopen van de motor, gezien het gebruik in een tapedeck?

Diverse projecten en experimenten: www.elexperiment.nl
