maartenbakker

Golden Member

Zou ik niet te hard op rekenen, zie de link van Thevel waar staat dat R staat voor 4 tot 4,3V. Je ziet aan de layout van de opdruk een klein beetje dat de R bij de regel erboven hoort en de batchcode een regel lager. Waarom ze de lege ruimte niet beter benut hebben snap ik dan weer niet, vandaar mijn opmerking om niet naar de logica erachter te vragen. Een aanduiding van 2.N volt klinkt ook erg spannend trouwens ;)

Als ik moet gaan speculeren over de datumcodes dan zou ik zeggen: eerste cijfer jaar, tweede teken maand volgens 123456789OND maar dat is een ruwe gok. Het lettertype doet aan de jaren '80 denken maar als ik zo snel zoek dan zijn deze IC's vooral in de jaren '90 gebruikt. Kan dus 1992 en 1994 zijn.

[Bericht gewijzigd door maartenbakker op 19 oktober 2016 23:06:51 (27%)]

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Tidak Ada

Golden Member

Zit wat in, Ik ben door de analogie met de waarden in de tabel op het verkeerde spoor gezet.
De codering staat geheel beschreven in de datasheet

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
hobby luke

Golden Member

Op 18 oktober 2016 15:34:45 schreef Arco:
Een fabrikant-specifieke variatie op de OC76?

[afbeelding]

Dan zal ik ze daarbij sorteren.

Op 18 oktober 2016 16:16:42 schreef Tidak Ada:
't Bollekopje doet me aan TeKaDe denken ;)

Tidak,heb je het hier over de "T76" transitoren?

Hier nog een onderdeel waar ik niet direct info over kan vinden:

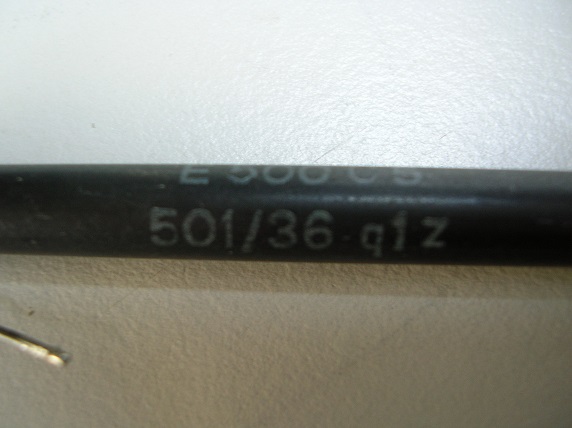

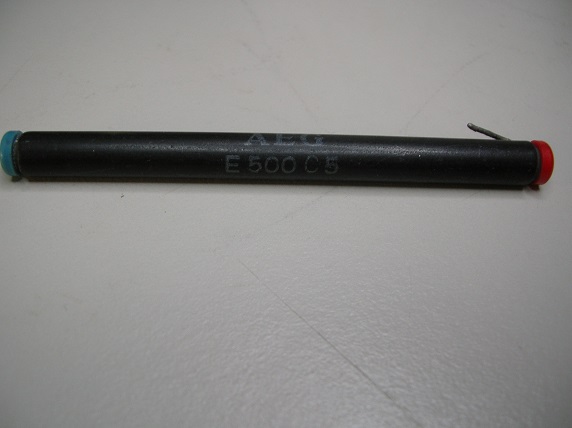

AEG E500C5 501/36 q1z

MVG,
Luc.

Hugo Welther

Moderator

Seleen gelijkrichter 500V 5mA.

Voor de T67 zal ik vanavond even graven in mijn oude torren boeken.

[Bericht gewijzigd door Hugo Welther op 20 oktober 2016 12:20:54 (54%)]

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)
Tidak Ada

Golden Member

TeKaDe had altijd(?) van die bolle kopjes....

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Hubie

Special Member

Heb hier 5 (vermoedelijk double balanced mixers) als SBL-1 liggen.
Kan er geen exacte gegevens van vinden.
Heb de vraag jaren geleden ook al eens gesteld maar toen kwam er niets uit.
Dus nog maar een een poging
Ik heb inmiddels een bakje in mijn Raaco kast met als opschrift" onbegrepen onderdelen" ;-)

[Bericht gewijzigd door Hubie op 24 oktober 2016 01:47:35 (19%)]

Tidak Ada

Golden Member

Op 20 oktober 2016 12:16:48 schreef hobby luke:
[...]

Hier nog een onderdeel waar ik niet direct info over kan vinden:
AEG E500C5 501/36 q1z
[bijlage]
[bijlage]

MVG,
Luc.

Vrijwel zeker een seleengelijkrichter voor 500V/5mA (= E500 C5)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
hobby luke

Golden Member

OK, bedankt.

Op diodestand meet het onderdeel in beide richtingen gesperd, maar blijkbaar is de doorlaatspanning van een seleengelijkrichter ongeveer 1 Volt.
Dat zou de verklaring kunnen zijn.
TeKaDe kon ik mij niets bij voorstellen.

MVG,
Luc.

Tidak Ada

Golden Member

Ik denk dat de doorlaatspanning zelfs hoger is dan 1V!
Meestal zijn deze gelijkrichters als een stack van diodeschijfjes opgebouwd (vandaar de lengte!).

Hier een WiKi link naar TeKaDe:
https://de.wikipedia.org/wiki/Lucent_Technologies#TeKaDe_.28....931949.29 Helaas alleen in het Duits.

In ieder geval was TeKaDe een Duitse halfgeleiderproducent uit de beginjaren.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Hugo Welther

Moderator

Mijn oudste FranzisVerlag stopt bij de T65. Dat is een AC126. Die T67 zal vergelijkbaar zijn.

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)
blackdog

Golden Member

Hi,

In Deurne heb ik een kastje meegenomen dat een onderdeel blijkt te zijn van de: Wandel&Goltermann EPM1 + TK10
Dit is een Miliwatt Powermeter.
Het gaat om de TK10 dat is de probe en deze heb ik open gemaakt.
Ik ben geintresseert hoe deze probe werkt en hieronder twee plaatjes van het inwendige.
Ik plaats hier ook een link van een PDF van de firma Singer met een omschrijving.

PDF
www.bramcam.nl/Diversen/wgepm1.pdf

Binnenzijde van de meetkop, de linker "sensor" is defect, duidelijk opgeblazen, de rechter is de referentie welke nog heel is.
De linker wordt door het te meten signaal opgewarmd (rond de 1mW) en deze energie zorgt er voor dat de temperatuur gevoelige weerstand die ook in deze sensor zit van waarde veranderd.
Ik de tweede, de rechter wordt DC van de zelfde hoeveelheid energie gestopt, de beide temperatuur gevoelige weerstanden hangen in een brug
en hierdoor na kalibratie de energie in de rechter gelijk aan de energie in de linker sensor.
Dit is onafhankelijk van de golfvorm toegevoerd aan de linker sensor, dit systeem RMS, kijkt dus naar de energie en niet de golfvorm.
De specificaties van dit meetinstrument is erg goed.
Mijn plaatje bij mijn naam is een moderne uitvoering en dat is een LT1088 trouwens ook al niet meer te koop.

Nu mijn vraag, heeft iemand hier schema's van dit meetinstrument ik kon zo snel niets vinden?
http://www.bramcam.nl/Diversen/TK10-a.png

Onderzijde
http://www.bramcam.nl/Diversen/TK10-b.png

Groet,
Bram

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

Kan iemand mij helpen met identificeren van volgend component met opschrift SM 69 (geen grap) en waardoor ik deze eventueel kan vervangen.
mvg,
James

Shiptronic

Golden Member

Als je niet weet wat het is , waarom zou je hem willen vervangen dan.

Lijkt me een condensator of een diode.(laaste lijkt meest waarschijnlijk)

[Bericht gewijzigd door Shiptronic op 4 november 2016 18:07:03 (14%)]

Wie de vraag stelt, zal met het antwoord moeten leren leven.

Lijkt me een shottky diode van 1 amp.

Code 'SM' is een S3M van GS (General Semiconductors)...

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com

@ shiptronic ,omdat ik identieke printplaat heb waarop deze doorgebrand is

Shiptronic

Golden Member

ok duidelijk ;) , maar weet je ook waarom hij is door gebrand? Dat gaat niet vanzelf, een nieuwe erin solderen resulteert waarschijnlijk dat deze ook gelijk door brand, je zal dus eerst de oorzaak moeten opzoeken en deze weg nemen.

Wie de vraag stelt, zal met het antwoord moeten leren leven.

Zit in een motorsturing waar normaal een zekering van 3 amp voorzien is ,maar die de zekering hebben ze er tussen uit gehaald en ik vermoed dat motor te zwaar belast geweest is.

eross

Golden Member

Op 20 oktober 2016 14:55:57 schreef Hubie:
Heb hier 5 (vermoedelijk double balanced mixers) als SBL-1 liggen.
Kan er geen exacte gegevens van vinden.
Heb de vraag jaren geleden ook al eens gesteld maar toen kwam er niets uit.
Dus nog maar een een poging
Ik heb inmiddels een bakje in mijn Raaco kast met als opschrift" onbegrepen onderdelen" ;-)

Ik zou er eens een open maken en kijken wat er in zit. Als het een mixer is zal het vlug duidelijk worden. Meestal in en uitgaand twee kleine ferrit kralen met dioden ertussen. Soms zijn de dioden niet zichtbaar maar alleen
een ingegoten bobbeltje.
Het kunnen bvb ook splitters of aanpassingstrafo's zijn. Bvb minicircuits maakt al deze in dezelfde behuizingen.

Hubie

Special Member

@eross
Een UHF\VHF splitter of aanpassingstrafo zou goed kunnen.
Deze dingen zijn afkomstig van een bedrijfje wat veel spul maakte voor het CAI.
Open solderen of open zagen zou ik kunnen doen,maar ik wacht wel op de dag dat ik de app.note een keer tegenkom. ;-)

Edit\ Ik wil je er wel 1 opsturen eventueel.

MNM(tm)

Golden Member

Ben nu eens op zoek naar wat het volgende component is.
Het betreft een chipje in SOT23-5 package, met de opdruk 90107.

Fan van Samsung (en repareer ook TV's). :)
Tidak Ada

Golden Member

Ik heb hier een printje, dat bij een PMT hoorde, waarop een IC zit waar ik geen gegevens van kan vinden.

Ook het logo is mij onbekend.

Wie kan iets meer vertellen?

[Bericht gewijzigd door Tidak Ada op 3 december 2016 12:49:58 (10%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com
Tidak Ada

Golden Member

:o

Heb steeds 715DC ingeklopt en toen kwam hij er niet uit!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Sine

Moderator

Ruim over de 30 ... hoog tijd voor een nieuwe ..

Logans run anyone? ;)

Nieuwe ... hier : https://www.circuitsonline.net/forum/view/134758

[Bericht gewijzigd door Sine op 3 december 2016 14:22:37 (32%)]
