Vandaag verder gewerkt aan een alternatieve controller voor de ION-electrische fietsen.
Bij deze fietsen zit de controller in de naaf van de motor.

Er is een open-source project op gidhub dat het hele proces prima beschrijft:
https://github.com/InfantEudora/sparta_ion

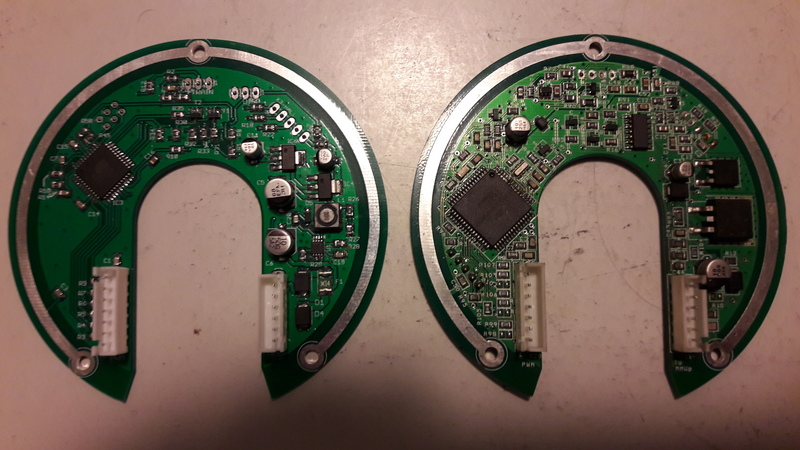

Rechts de orginele controller, links de nieuwe, open-source controller
https://www.uploadarchief.net/files/download/20170715_235838.jpg

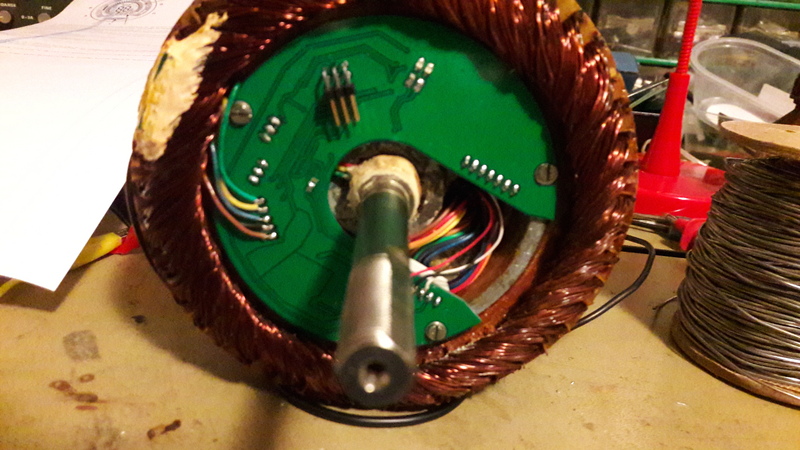

De nieuwe controller gemonteerd in de motor
https://www.uploadarchief.net/files/download/20170715_235913.jpg

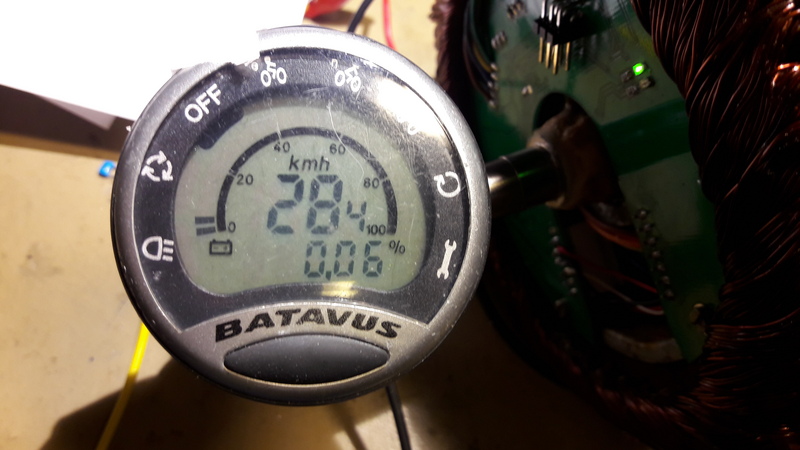

De software loopt
https://www.uploadarchief.net/files/download/20170715_235958.jpg

Momenteel heb ik nog problemen met de meetwaarden van trap-kracht sensor, dit zijn twee rek-strookjes op de motor as, die registreren hoeveel kracht je op de pedalen zet.
De meetwaarden die er er nu uit krijg zijn "all over the place" en vertonen een soort pulserend gedrag.
Heel vreemd…

Dus nog even verder puzzelen :-)

Edit: 2e rechts = links :-)

Op 16 juli 2017 00:25:29 schreef minimax:
...Rechts de orginele controller, rechts de nieuwe, open-source controller

Huh?

Fan van Samsung (en repareer ook TV's). :)

Moet nog geassembleerd worden maar het moet uiteindelijk functioneren als een boost MPPT voor zonnepanelen met een Vmp van 25-34V naar een 12S li-ion accu van 48V met 250W:

Geen dagen toevoegen aan het leven, maar leven toevoegen aan de dagen.

Functioneel nog niet af, maar ziet er zo al aardig uit al vind ik het zelf ;)

Wat is het?

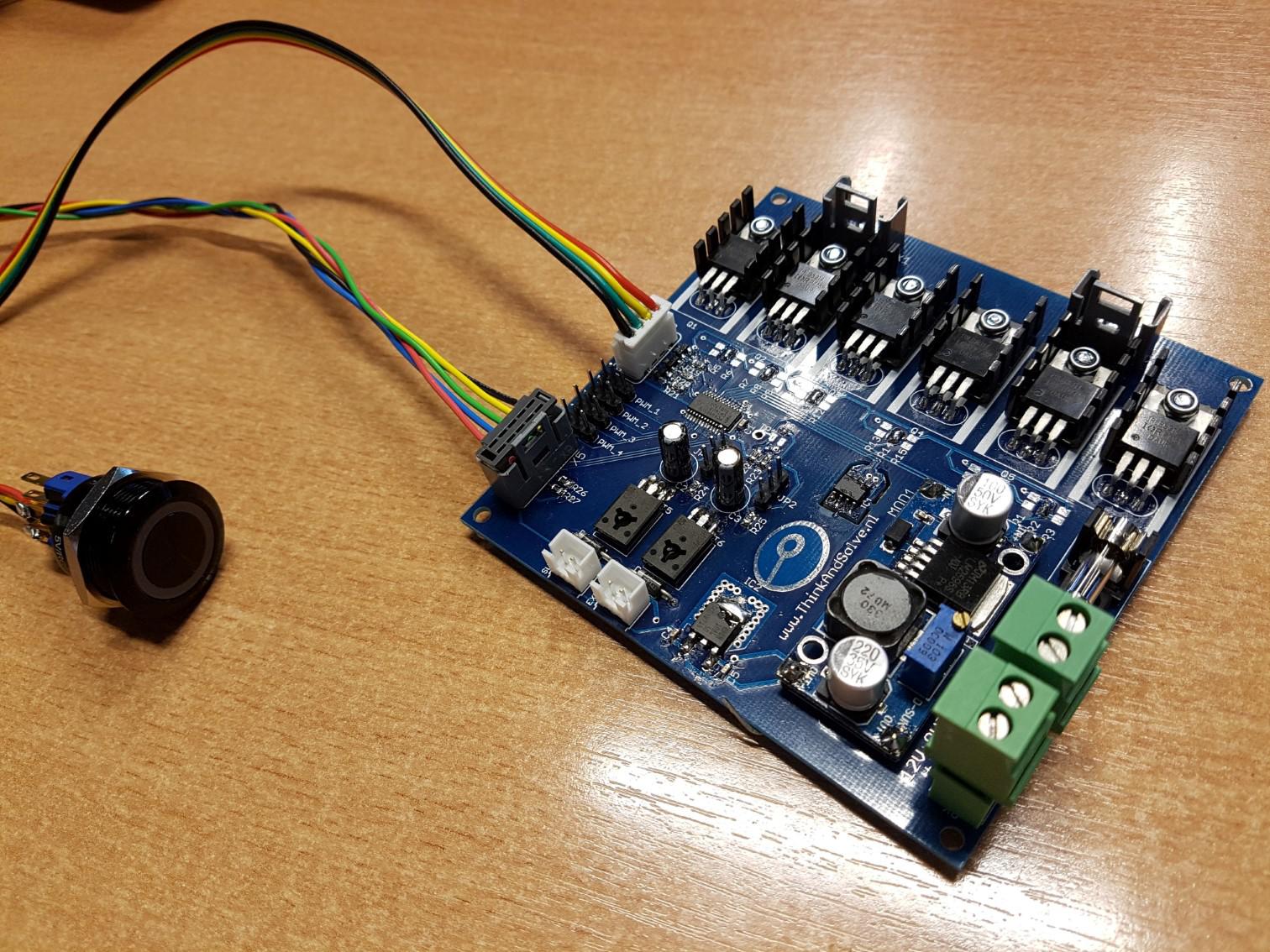

Een Driver bordje voor 2 dikke ledstrips, een RGB pushbutton, 2 fannetjes en nog 4 pwm output waar h bruggen achterkomen.

Het geheel wordt een 19" unit om in een radio studio de onairlight op de microfoons te schakelen en nog wat aditionele ledstrips.
De studio mixer had zelf geen onAir outputs op de microfoon kanalen

Deze print komt nog aan een arduino leonardo, want hier zit geen micro op

Mooi projectje.
Je hebt dus een Drama & Ruis mixertje? ;)

RTFM, dan pas vragen...

BINGO!
de Airlite.
Ik heb hem niet, maar mijn opdrachtgever wel :) Vind het idee van de ethernet aansluiting wel leuk opgezet en maakte het voor mij dus mogelijk via de UDP broadcast alle mixer info af te vangen.
Ik hoef enkel de faders te testen en niet de geluidskwaliteit, al zal die naar mijn idee toch voldoende zijn voor dat budget. Daar kan je ook geen highend apparaat voor verwachten

ja leuke mixertjes. wel een beetje kwaliteit voor geld, maar ach.
Je zou natuurlijk ook gewoon een bourns tactile aan de fader kunnen schroeven. heb je ook direct faderstart ;)

RTFM, dan pas vragen...

Even ook een project deeltje tonen:

Testen van NeoPixel leds:

https://farm5.staticflickr.com/4319/35957556606_c3842af2a4_c.jpg
by Frans, on Flickr

Bedoeling is om vele kleur leds aan te sturen via 1 pin op de FPGA voor mijn kogelbaan project. Dit project loopt al 6 maanden en zal nog vele maanden duren. Het geheel is een heel grote kogelbaan met Fischertechnik bouwstenen, ruim 5000 stuks. Via verschillende parcous lopen de stalen kogels (12.7mm dia) rond. Het traject wordt bepaald door verschillende modules die de kogels naar boven brengen. Dit zijn o.a. een draairad, een lift met 2 verdiepingen voorzien van schuifdeuren, een verticale keting met trekmagneten, en vele andere kleinere modules. Voor de signalisatie zijn deze Neopixel kleurleds bedoeld omdat ze het traject kunnen aanduiden waar de kogel naar toe zal gaan, hoe de vele servo's die doorgaans 3 positie's kunnen aannemen, staan. Op vele uitgangen van de motoren staan incrementale encoders, detectoren, 7 segment display's enz. Hiervoor zijn al vele PCB's gemaakt waarbij hier een deeltje:

https://farm5.staticflickr.com/4288/35092271996_9c5886a2e8_c.jpg
by Frans, on Flickr

Alles draait rond het gebruik van een FPGA module, DE0-nano, die op een drager print staat:

https://farm5.staticflickr.com/4206/35030270361_9aa5d44f34_c.jpg
by Frans, on Flickr

Die stuurt het geheel aan met ook het display 4x20 char, meerdere encoders op het frontpaneel voor de instellingen, 5x8 matrix keyboard, meerdere SPI gestuurde externe boxen die extra detectors, encoders, gewone leds enz verwerken.

De NeoPixel leds zijn uitstekend geschik vanwege hun kleur mogelijkheden (24 bit full color) en bijna onbeperkt aantal. Het protcol is vrij eenvoudig maar sterk belastend indien je een micro controller gebruikt. Bij een FPGA is dit gewoon een stukje hardware die geen enkele belasting heeft op de rest en autonoom draait.
Hier zo een van de externe SPI bakjes waar data wordt verzameld:

https://farm5.staticflickr.com/4162/33565284644_d79f600141_c.jpg
[/url] by Frans, on Flickr

Het geheel is bedoeld voor de kleinkinderen. Maken kunnen ze nog niet maar mee spelen doen ze wel (2 en 4 jaar) De kleinste hou je toch best vast, maar de oudste gaat al heel creatief om met een testversie van de kogelbaan. De eindversie is verzien voor deze winter. Daarvan komen veel meer beschrijvingen en ook video filmpjes. De FPGA module is al heel ver gecodeerd (verilog) de huidige belasting voor 16 servo's, 8 motoren, LCD,keyboard, encoders, 64 Neopixels leds, alle SPI drivers is ongeveer 16 %. De RAM voor de NeoPixels is 2%. Alle parameters zijn via het LCD scherm in te stellen en worden in een I2C EEPROM bewaard. De motoren werken met de TB6612 dual driver en zijn voorzien tot max 64 stuks waarbij alle functie's ondersteund zijn van de chip. De servo's kunnen ook tot 64 stuks gaan. De FPGA heeft ongeveer 90 gebruikte I/O pinnen voor de kogelbaan.
Wordt later wel eens vervolgd.

blackdog

Honourable Member

Tja fotopa,

Die mooie plaatjes van jou komen niet door mijn filtering heen ;-)
Flickr staat hier op de zwarte lijst.

Als ik weer op een ander computersysteem zit (bij klant die minder streng is) zal ik naar je plaatjes kijken.
Over het algemeen is het een genot om je foto en electronica werk te zien :-)

Groet,
Blackdog

Existence, well, what does it matter? I exist on the best terms I can... Heart and soul, one will burn
trix

Golden Member

@fotoopa: ben zeer benieuwd naar het vervolg, ziet er voor als nog veel belovend uit.

eigenwijs = ook wijs
Thevel

Golden Member

Hiervoor zijn al vele PCB's gemaakt waarbij hier een deeltje:

Zijn de printen gefreesd?

Op 20 juli 2017 20:23:45 schreef blackdog:
Die mooie plaatjes van jou komen niet door mijn filtering heen ;-)
Flickr staat hier op de zwarte lijst.

Ik heb ze daar staan vanwege de hogere resolutie mogelijkheid. Flickr is voor mij de enige oplossing om over lange termijn informatie beschikbaar te houden voor iedereen. Nu heb ik er bijna 10.000.000 clicks.

@ Thevel,

Nee printen zijn gewoon getekend in een oude versie van Eagle, uitgeprint met een gewone lowcost Canon printer op Averey overhead transparents, UV belicht en ontwikkeld. Hiermee kan ik 10 mils lijntjes gebruiken, zelfs 6 mils indien nodig. Kost mij een uurtje werk om de printjes te etsen en de boel terug op te kuisen (mijn vrouw help hierbij wel altijd )

Printen tekenen is altijd eenvoudig. Bij een FPGA kun je bijna iedere pin gebruiken voor iedere functie. Je kiest de layout zodat je aansluitingen kort en eenvoudig worden zoals hier te zien:

https://farm5.staticflickr.com/4282/35009394771_400c36ce5f_c.jpg
by Frans, on Flickr

@trix,

Zit nu in de samenbouw van de verschillende modules. Ik schat toch dat het rond Oktober-November zal worden voor de eindversie.

Hoeben

Golden Member

Op 16 juli 2017 00:25:29 schreef minimax:
Rechts de orginele controller, links de nieuwe, open-source controller

Vraagje: waarom is er een open source controller gebouwd als er ook een van de fabrikant is? Vanwege prijs of wordt niet meer geleverd?

En mag dat zomaar, een open source kopie van een bestaand product maken?

ik kijk nu al uit naar die knikkerbaan foto's ;)

Lambiek

Special Member

ziet er weer strak uit fotoopa. :) Ben ook benieuwd naar het eind resultaat, maar moet nog even wachten dus.

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 21 juli 2017 08:26:09 schreef Hoeben:
En mag dat zomaar, een open source kopie van een bestaand product maken?

Het is geen copie van de originele controller. Het is een motorcontroller die de sparta motor ook kan aansturen. Je kan zeggen dat minimax een beetje slordig met de woorden was. De motor is een eenvoudige BLDC motor, de motor controller een BLDC motor controller, maar een speciale die precies in de hub van de sparta past.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

[...]Het is geen copie van de originele controller. Het is een motorcontroller die de sparta motor ook kan aansturen. Je kan zeggen dat minimax een beetje slordig met de woorden was. De motor is een eenvoudige BLDC motor, de motor controller een BLDC motor controller, maar een speciale die precies in de hub van de sparta past.

Daarnaast "leest" de controller de krachtsensor in de as om hiermee het toerental/vermogen van de motor te regelen.
Ook communiceert de controller met het originele display/bediennings kastje (leuk stukje reverse engineering)

De originele controller is geheel 'dicht getimmerd" door de ontwerpers. en bied geen enkele hobby mogelijkheden.

Deze nu wel ;-)

Gisteren maar even 40 TCSC (Temperature Compensated Solar Converters) gebouwd en getest! 94% van de 80W uit het paneel komt er aan de andere kant weer uit.
Op het printje zit een NTC. Het printje zit op het paneel geplakt. Door dit te doen is MPPT niet nodig. Het MPP is namelijk niet echt afhankelijk van de hoeveelheid lichtinval, maar wel van de temperatuur van het paneel! Dit is goedkoper en werkt bijna net zo goed. :)

Ja, er zaten wat foutjes in Eagle footprints, dus helaas moesten de transistoren 120 graden en op z'n kop er op. Volgende keer toch maar alle pinouts checken.

https://i.sigio.nl/dfa36bffae1e1e328d619287f8bf5388.jpg

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
Hoeben

Golden Member

Op 22 juli 2017 16:30:32 schreef Benadski:
Gisteren maar even 40 TCSC (Temperature Compensated Solar Converters) gebouwd en getest! 94% van de 80W uit het paneel komt er aan de andere kant weer uit.
Op het printje zit een NTC. Het printje zit op het paneel geplakt. Door dit te doen is MPPT niet nodig. Het MPP is namelijk niet echt afhankelijk van de hoeveelheid lichtinval, maar wel van de temperatuur van het paneel! Dit is goedkoper en werkt bijna net zo goed. :)

Ja, er zaten wat foutjes in Eagle footprints, dus helaas moesten de transistoren 120 graden en op z'n kop er op. Volgende keer toch maar alle pinouts checken.

[afbeelding]

Zelf gemonteerd en gesoldeerd? Of besteed je dat uit?

Zelf met een stencil loodvrije pasta aangebracht, daarna de placing met de hand gedaan en toen rework aan de transistoren (en extra weerstand). Toen nog connectoren geplaatst. Totaal 24 uur mee bezig geweest. 't Is voor een goed doel. Ze komen aan het altpwr.net DC grid te hangen op SHA2017. In totaal heb ik daar al ruim 2000 uur en 9000 euro ingestopt. Ja, ik ben totaal geschift. :D
