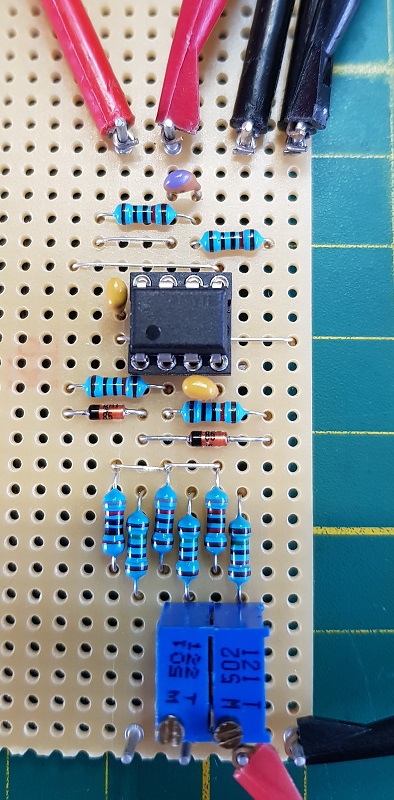

Aan het eind van het jaar wat geklust aan een AC naar DC converter. Deze simpele schakeling heeft 3 ranges (één potmeter is in bestelling) en werkt best aardig.

https://www.uploadarchief.net:443/files/download/20181231_124718sm.jpg

10V Range:
https://www.uploadarchief.net:443/files/download/ac2dc%20rms%205khz%2010vpp%2010vrange.png
100V Range:
https://www.uploadarchief.net:443/files/download/ac2dc%20rms%205khz%2010vpp%20100vrange.png

Ik gebruik schema 6A uit: http://sound.whsites.net/appnotes/an001.htm#ref (ESP). Mijn opamp is een LF353.

Er is wel wat vervorming rond de nul doorgangen, iemand een idee hoe dat te verbeteren is ?

LetterHenk

Golden Member

Hey flash2b,

Leuk weer eens iets van je te zien hier en goed te zien dat je ook nog lekker bezig bent :)
De link is een mooie samenvatting over dit onderwerp. Waar ga je deze schakeling voor gebruiken?
De vervorming zal crossover distortion uit de opamp uitgang zijn?

Action expresses priorities LH
High met Henk

Special Member

hoe voed ej de op-amp? symmetrisch of assymetrisch?
misschien is een symmetrische voeding wel handiger...

E = MC^2, dus de magnetische compatibiliteit doet kwadratisch mee???
flash2b

Special Member

De LF353 is symmetrisch gevoed met +/- 12V.

Het is een voorzet voor een DC meter module om zo AC te kunnen meten.

Hi Flash2b,

Even een correctie puntje, dit is een dubbelzijde gelijkrichter en geen RMS omzetter.
Daar is wel wat meer voor nodig zoals een AD736 of een LT1088.

De abberaties rond de nul hebben te maken met de Slew Rate van de gebruikte opamp.
Snelle klein signaal schottky diodes zouden het nog wat kleiner kunnen maken.

Hoe hoge de frequentie en ook hoe kleiner het signaal hoe meer je last krijgt van de abberaties.

Groet,
Bram

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
flash2b

Special Member

Met RMS bedoelde ik dat ik het voor een sinus vormig signaal wil gebruiken en het dubbele gelijkrichte uitgang signaal wil afvlakken en dan tunen dat het 1 op 1 gelijk loopt met de AC eff waarde. Ik ben me er van bewust dat dit geen RMS omzetter is, dus heb de tekst aangepast.

Ik heb trouwens BAT85 dioden gebruikt, maar ik zal eens eens snellere op amp proberen. Klop idd bij hogere frequentie wordt de vervorming ook groter.

Ik denk dat deze ook goed bruikbaar is op basis van een LTC1968.

Vond ook nog je posts in soortgelijk topic: https://www.eevblog.com/forum/projects/fast(er)-op-amp-for-a-precision…
