Hallo allemaal,

Ik heb een Showtec Spectral M800 Q4 spot waarvan een gedeelte groene leds zijn uitgevallen. Na onderzoek blijkt het een onderdeel het niet meer te doen. Hij krijgt wel sturing maar geeft dit verder niet meer door. Ik gok dat het een FET is maar helemaal zeker weet ik het niet. De opdruk is 6655 C11B. Ik kan deze niet terug vinden in Google, alleen andere en schoenen duiken op. Heeft iemand deze liggen / Weet iemand waar ik deze kan kopen /krijgen ?? Het is U8, rood omcirkelt op de foto.

Van het plaatje kun je dat niet met absolute zekerheid zeggen, maar wel met enige waarschijnlijkheid. Ik denk dat het membraanschakelaars zijn, en vermoedelijk zijn die custom op maat gemaakt.

Op 13 december 2019 22:01:36 schreef Jochem:
Van het plaatje kun je dat niet met absolute zekerheid zeggen, maar wel met enige waarschijnlijkheid. Ik denk dat het membraanschakelaars zijn, en vermoedelijk zijn die custom op maat gemaakt.

De schakelaars zijn doorzichtig, er zitten stickers op de knoppen.
Het gaat mij dus ook om vierkante knoppen met achtergrondverlichting.
Ik wil zelf zoiets maken, het is dus geen reparatie. Afwijkende afmeting is dus geen probleem.

Ik weet de benaming niet dus kan ook niet gericht zoeken.

In mijn werkplaatsje staan ( net als bij heel veel collegae) de herkenbare apparaten en onderdelen netjes en overzichtelijk gesorteerd.
Er staan echter ook enkele bakken met spullen die aangeduid zijn met de tekst:,,wat kan/ moet ik hier nou mee?".
Ik begin met een klein plat blokje.

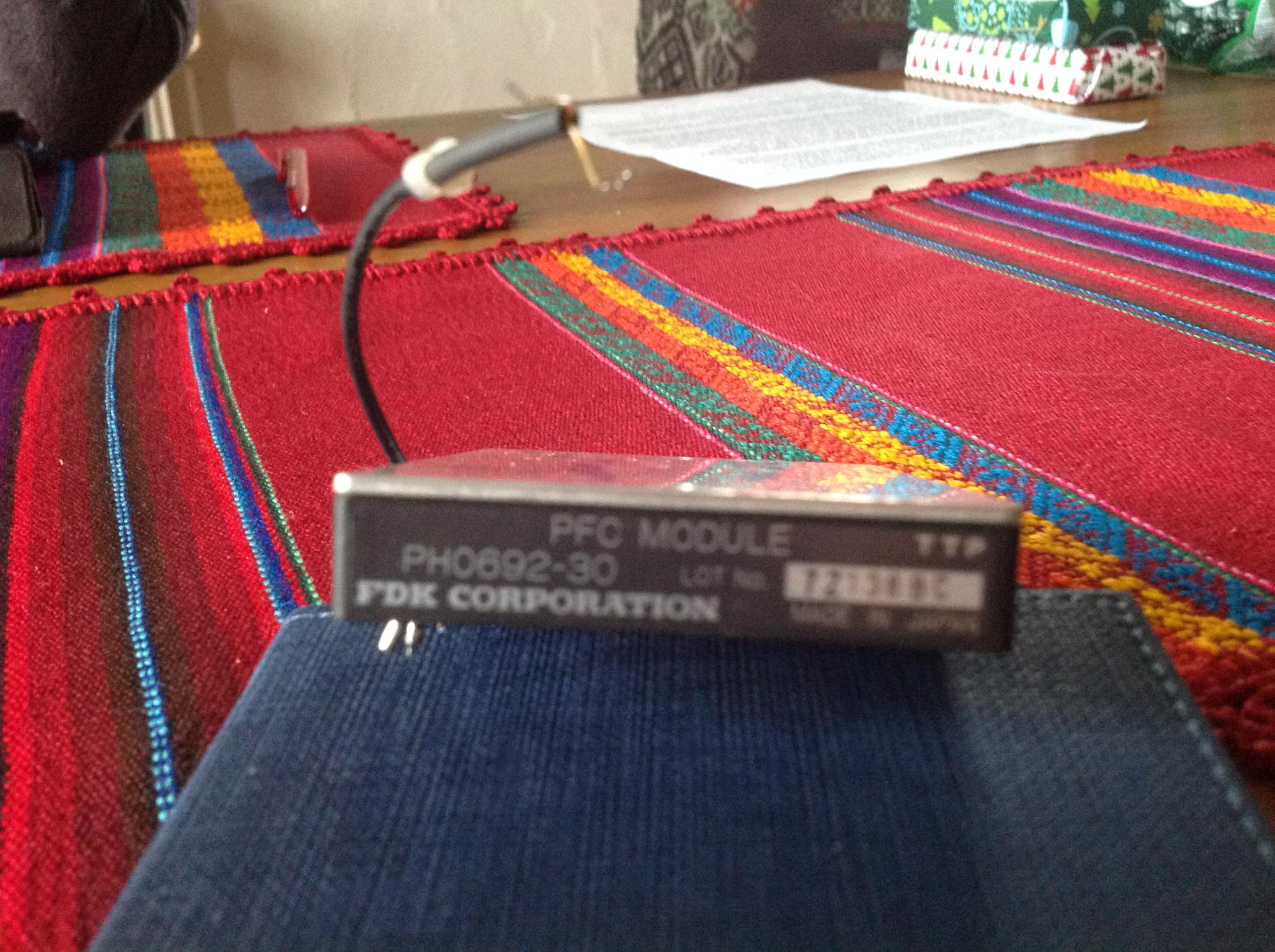

De foto's laten de tekst zien op de beide zijkanten. De derde foto toont de onderzijde.
Op de derde foto zien wij drie pinnen en aan de tegenoverliggende kant twee forse pinnen en daarnaast vijf kleine pinnetjes.
Uit de zijkant komt dan nog een snoertje met twee adertjes,

Inmiddels heb ik uitgezocht dat als er een spanning van 230 V ac op twee van de drie pinnen wordt gezet er op de twee forse pinnen a/d overzijde een gelijkspanning van 360 V verschijnt.
Bij belasting haalde ik er een stroom uit van 1 A waarbij het convertertje stevig gaat liggen brommen.

De vraag is nu:,, waartoe dienen de vijf minipinnetjes en het twee aderige snoertje?"
Nu ik dit opschrijf bedenk ik opeens dat het wel eens een temperatuurvoeler kan zijn maar ik wacht op jullie reacties.

De trafo's zijn bedoeld voor losse verkoop of projecten van ELA. Grote kans op 100V audio dus. Ik zoek straks nog even verder.

Edit1: OpaRien in het andere topic heeft gelijk, de nummers decoderen naar EL6818 resp. EL6817. Ik neem aan dat de EL6817 een lichtere uitvoering van de EL6818 is. Ik verwacht dat deze trafo's uit 1967 zijn. Waarschijnlijk toen al ettelijke jaren op de markt gezien de EL-nummering.

[Bericht gewijzigd door maartenbakker op vrijdag 27 december 2019 17:17:43 (53%)]

Op 27 december 2019 22:33:06 schreef RAAF12:
Een 'lichtere' uitvoering? Het trafoblik is hetzelfde daarom denk ik dat de trafo andere impedantie verhouding heeft.

De EL6818 is alle kanten op minstens 1 cm groter, dus vandaar mijn opmerking.

Als ik er zo over nadenk, zal de wikkelverhouding inderdaad ook wel anders zijn, dat moet wel om uit een 100V lijn verschillende vermogens te trekken.

EDIT: Ik blijk ook de EL6816 te kennen. Die is 6W. Gegeven dat de EL6818 36W is, ligt het voor de hand dat de EL6817 een vermogen ertussenin heeft.

@henri62: mochten er exemplaren overblijven nadat degenen die ze direct kunnen gebruiken, er zich over ontfermd hebben, dan houd ik me ook aanbevolen zodat ze niet in het oudijzer verdwijnen.

Dubbelzijdig schuimtape?

Custom made? Als ze vooral in DELL te vinden zijn lijkt me dat heel waarschijnlijk. Voor hun batterij oplage is dat een minimale kost. Daarom de optie ze zelf te printen. Daar een 3-D printer voor kopen is misschien ook net te veel van het goede.

Da's een kwestie van uitzoeken waar Del zijn batterijen bestelt, maar die leveren alsnog weer geen losse spacers. Heeft een verkoper op Aliexpress niet toevallig dezelfde of bijna dezelfde?

Ik ben dat soort spacers in verschillende varianten in diverse li-ion packs tegengekomen, niet alleen laptop maar ook gereedschap accu's die meerdere cellen parallel zetten. Zou eens moeten kijken welke merken maar geen idee of ik daar aan toekom dit jaar
Geen idee of je ze snel nodig hebt anders gewoon ogen open houden en li-ion accu's uit bakken vissen? Kijk bij bouwmarkten en bedrijven die gespecialiseerd zijn in batterijen/accu's

Inmiddels even gekeken naar mijn versterker en dat blijkt een type 1144/40 te zijn.
De Philips trafo's die daarbij horen zijn van het type LBD2206/00

Jammer maar deze komen niet in de buurt van de ,,trafo's die dreigen te worden weggeworpen".

Dat zou ik niet te hard zeggen. Behalve dat die trafo's allemaal met elke 50, 70V of 100V versterker werken ongeacht merk of type (je moet alleen wel de juiste secundaire kiezen voor je luidspreker en eventueel de juiste primaire voor de betreffende lijnspanning), lijkt het er verdacht veel op dat de LBD2201, LBD2205, LBD2206 min of meer de Duitse (*) vervangers/opvolgers zijn van de EL6816, EL6817, EL6818. In elk geval komen de vermogens minstens deels overeen en de wikkelingsconfiguraties zullen ook wel sterk op elkaar lijken.

Zie http://www.hifi-archiv.info/Philips/1973-6/25.jpg

(*) LBD0... t/m LBD4... zijn nummers van ELA Duitsland.

Die 5050 is er inderdaad ook in 4,5, en 8 pinnen...
(deze warmwitte leds met 6 pinnen zijn meestal 3 losse leds in 1 behuizing)

VARIAN
MOD. 03641705
SERIAL No 61834 (op de andere drie: 82096, 7203D, 1000002).
MADE IN ITALY

Blijkbaar was Varian een bedrijf dat wetensch. onderzoeksapparatuur produceerde.
https://en.wikipedia.org/wiki/Varian,_Inc.

Alle vier de contacten geleiden naar elkaar.
Vier glazen buisjes (isolatoren?), aan de moerzijde een dichtgesmolten uiteinde op het schroefdraad.
En een dichtgesmolten pijpje rechts op het blok.
Iemand enig idee? Anders gaan ze terug naar de vindplaats.

Dat lijkt me een setje klystrons, vermoedelijk voor diverse frequenties.

Varian is een Amerikaanse firma, die zich bezig houdt met EHF elektronenbuizen als klystrons en magnetrons.

Ee klystron is een EHF oscillatorbuisje voor meet- en/of communicatie apparatuur.
Dat dichtgeknepen pijpje is on het geheel vacuüm te zuigen.

Zitten er nog aansluitingen aan de niet in beeld gebrachte kanten?

Ik zal wat experts (TCA) consulteren....

Groet,

T.A.

Volgens een van de experts zijn het ook geen klystrons, ondanks dat het er op lijkt en het merk er aan doet denken. Een klystron zou een coaxiale uitgang moeten hebben.

Ik had deze in gedachten, die lijkt er wat op, maar is het dus niet:

Nog geen suggestie over het werkelijke nut van die dingen gehoord.
Varian producert i.i.g. geen klystrons in Italië.

Er is ook een medische divisie, die bestralingsapparatuur maakt.

Vlgs Wiki zou er een plat in Middelburg zijn, maar de Telefoongids laat alleen een sexshop zien

[Bericht gewijzigd door Tidak Ada op maandag 20 januari 2020 23:56:04 (19%)]

Mijn beste gok: een XC6124E6...MR watchdog chippie, alleen de detect spanning komt niet voor in mijn lijst: de Q zou dan 2.15V moeten zijn...

De rest lijkt wel aardig te kloppen.

<EDIT>
Bij wat doorzoeken kwam ik deze (veel) waarschijnlijker kandidaat tegen: MCP73831. Dat is een Li-Ion, Li-Polymer Charge Management chippie...

[Bericht gewijzigd door fatbeard op vrijdag 31 januari 2020 14:25:34 (30%)]

Ik heb hier twee zener diodes met de volgende opschriften.
C185T en C275T ik denk dat dit een 18V en een 27V zener is.
Kan iemand dit bevestigen of zit ik er naast.
Ik meet over de zeners 14,7V en 23,9V dus zijn ze of verlopen of ik snap de opdruk niet.
@fatbeard
Bedankt ik ga ze voorlopig onder dit type opbergen.
Dat is wel heel toevallig daar heb ik er net 5 van binnengekregen van Farnel.
Maar daar staat op KDPY of KOPY.

[Bericht gewijzigd door pa3gws op vrijdag 31 januari 2020 14:29:57 (15%)]

In wat voor behuizing zitten die dingen? (FOTO!)
Hoe weet je dat het zeners zijn?
Bij wat voor stroom heb je gemeten?

Ze zitten in dezelfde behuizing als bijv. een 1n4148 en op de PCB staat ZD2 en ZD3.
Stroom weet ik niet ze zitten in een voeding en daar heb ik ze in gemeten.

Ik heb ze uitgesoldeerd en dan meet ik 18V en 27V dus de zeners zijn heel.

[Bericht gewijzigd door pa3gws op vrijdag 31 januari 2020 14:56:23 (20%)]

Op 31 januari 2020 14:16:37 schreef pa3gws:
Ik meet over de zeners 14,7V en 23,9V dus zijn ze of verlopen of ik snap de opdruk niet.

Ik gebruik wel eens zeners over de voedingsspanning. Voor een 5V voeding gebruik ik dan een "SMAJ5.0". En voor 12V, maar kan aan de lader hangen op 14.8V: "SMAJ15". hier is de boel zodanig gemaakt dat je veilig in alle gevallen nominale spanning + 10% op de voeding kan hebben: De minimale spanning waarbij de zener iets begint te doen ligt minstens tien proccent boven de nominale spanning (opdruk).

Maar als het bedoelde gebruik anders is, bijvoorbeeld: "spanningsstabilisatie bij 100mA" dan is het heel goed mogelijk dat je een lagere spanning dan de nominale meet als je bij 0.1mA gaat lopen meten....

Euhhh... een SMAJ is een TVS, een ander beest.
Te gebruiken als zener, maar (veel) minder nauwkeurig. En ze hebben bij overbelasting de intrinsieke faalmodus 'short' (toegevoerd vermogen daargelaten), waar een 'gewone' zener vaak 'open' wordt.

Mogelijk zijn de dingen van @pa3gws ook TVSsen, of zeners die als zodanig gebruikt worden; de 'bedrijfsstroom' meten levert dan uitsluitsel.
Mijn gok is dat de stroom door die dingen in de schakeling minder is dan 1µA...

Iets voor HF,doorvoer 'C's , ingeblikt
Antenneversterker?,converter,filter?
Mss het schema ff tekenen,zoveel onderdelen zijn het niet.

Herstel,nu ik beter kijk zie ik een doosje in het doosje,of is het gewoon een schotje met een stand off?moeilijk te zien.

Is dat niet een of andere converter.
Die strip zou een lecher kring kunnen zijn met denk ik een gunn-diode.

https://www.n-redc.co.jp/en/pdf/mark/me-r1210n.pdf

OOPS - verkeerde link:
https://www.n-redc.co.jp/en/products/dc-dc-switching-regulator/spec/?p…

DOUBLE OOPS:
aansluitingen komen niet overeen.
De 0R in SOT23-5 bracht me bij deze Ricoh chip, niet verder gekeken...
