Het "wat is / doet dit onderdeel" topic Deel 8

Heb je enige context m.b.t. toepassing / apparaat waar het uit komt?

Nee helaas ik heb van iemand een verzameldoos met SMD onderdelen gekregen en dit onderdeel kan ik niet thuis brengen.
Het enige dat ik weet is het een overblijfsel is van iemand de repareerde.
En vragen kunnen we het hem helaas niet meer.

Mijn beste gok: een XC6124E6...MR watchdog chippie, alleen de detect spanning komt niet voor in mijn lijst: de Q zou dan 2.15V moeten zijn...

De rest lijkt wel aardig te kloppen.

<EDIT>
Bij wat doorzoeken kwam ik deze (veel) waarschijnlijker kandidaat tegen: MCP73831. Dat is een Li-Ion, Li-Polymer Charge Management chippie...

[Bericht gewijzigd door fatbeard op vrijdag 31 januari 2020 14:25:34 (30%)

Ik heb hier twee zener diodes met de volgende opschriften.
C185T en C275T ik denk dat dit een 18V en een 27V zener is.
Kan iemand dit bevestigen of zit ik er naast.
Ik meet over de zeners 14,7V en 23,9V dus zijn ze of verlopen of ik snap de opdruk niet.
@fatbeard
Bedankt ik ga ze voorlopig onder dit type opbergen.
Dat is wel heel toevallig daar heb ik er net 5 van binnengekregen van Farnel.
Maar daar staat op KDPY of KOPY.

[Bericht gewijzigd door pa3gws op vrijdag 31 januari 2020 14:29:57 (15%)

In wat voor behuizing zitten die dingen? (FOTO!)
Hoe weet je dat het zeners zijn?
Bij wat voor stroom heb je gemeten?

Ze zitten in dezelfde behuizing als bijv. een 1n4148 en op de PCB staat ZD2 en ZD3.
Stroom weet ik niet ze zitten in een voeding en daar heb ik ze in gemeten.

Ik heb ze uitgesoldeerd en dan meet ik 18V en 27V dus de zeners zijn heel.

[Bericht gewijzigd door pa3gws op vrijdag 31 januari 2020 14:56:23 (20%)

Op 31 januari 2020 14:16:37 schreef pa3gws:
Ik meet over de zeners 14,7V en 23,9V dus zijn ze of verlopen of ik snap de opdruk niet.

Ik gebruik wel eens zeners over de voedingsspanning. Voor een 5V voeding gebruik ik dan een "SMAJ5.0". En voor 12V, maar kan aan de lader hangen op 14.8V: "SMAJ15". hier is de boel zodanig gemaakt dat je veilig in alle gevallen nominale spanning + 10% op de voeding kan hebben: De minimale spanning waarbij de zener iets begint te doen ligt minstens tien proccent boven de nominale spanning (opdruk).

Maar als het bedoelde gebruik anders is, bijvoorbeeld: "spanningsstabilisatie bij 100mA" dan is het heel goed mogelijk dat je een lagere spanning dan de nominale meet als je bij 0.1mA gaat lopen meten....

Euhhh... een SMAJ is een TVS, een ander beest.
Te gebruiken als zener, maar (veel) minder nauwkeurig. En ze hebben bij overbelasting de intrinsieke faalmodus 'short' (toegevoerd vermogen daargelaten), waar een 'gewone' zener vaak 'open' wordt.

Mogelijk zijn de dingen van @pa3gws ook TVSsen, of zeners die als zodanig gebruikt worden; de 'bedrijfsstroom' meten levert dan uitsluitsel.
Mijn gok is dat de stroom door die dingen in de schakeling minder is dan 1µA...

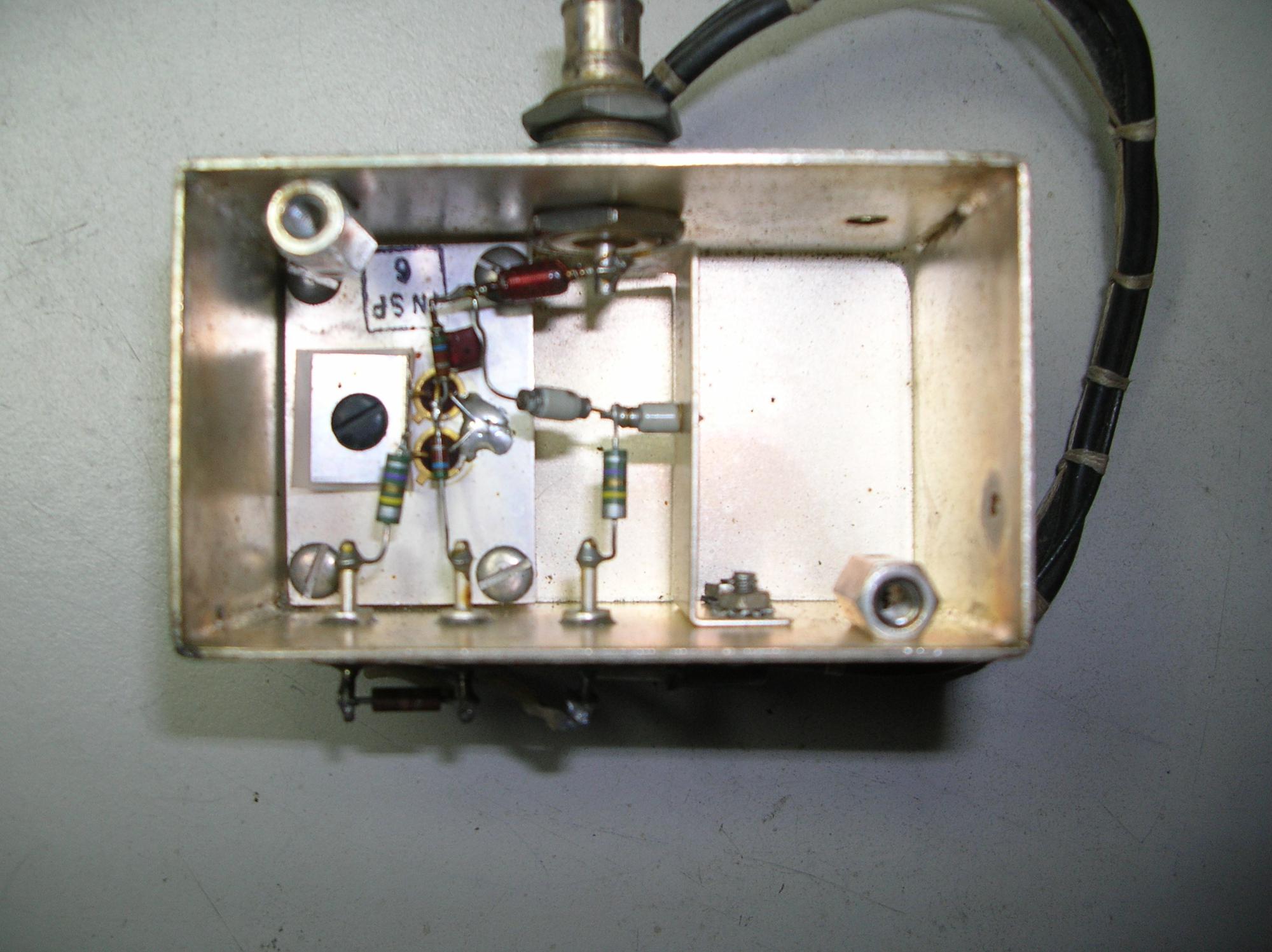

Weet iemand waarvoor dit ooit gediend heeft?
Ik heb geen idee vanwaar het komt.
De centrale pin van de plug is verbonden met de behuizing.

MVG,
Luc

Edit Arco hieronder:
Ik heb een foto toegevoegd die wat duidelijker is.

[Bericht gewijzigd door hobby luke op donderdag 6 februari 2020 19:19:38 (17%)

De centrale pin van de plug is verbonden met de behuizing.

Volgens mij zit daar toch een spoel tussen?

Iets voor HF,doorvoer 'C's , ingeblikt
Antenneversterker?,converter,filter?
Mss het schema ff tekenen,zoveel onderdelen zijn het niet.

Herstel,nu ik beter kijk zie ik een doosje in het doosje,of is het gewoon een schotje met een stand off?moeilijk te zien.

Is dat niet een of andere converter.
Die strip zou een lecher kring kunnen zijn met denk ik een gunn-diode.

@Hubie: Het is een schotje met een stand off.

Ik heb een SOT23-5 onderdeel met 0R-H04
Er staan stipjes boven H0 en onder 4.

https://github.com/q3k/chubby75/blob/master/5a-75b/hardware_V7.0.md

Iemand een idee wat het is? Ohja, het is natuurlijk een DCDC converter/controller, maar welke?

https://www.n-redc.co.jp/en/pdf/mark/me-r1210n.pdf

OOPS - verkeerde link:
https://www.n-redc.co.jp/en/products/dc-dc-switching-regulator/spec/?p…

DOUBLE OOPS:
aansluitingen komen niet overeen.
De 0R in SOT23-5 bracht me bij deze Ricoh chip, niet verder gekeken...

Over de pinout: Ik denk 4- VIN, 5-FB 3- LX, 2-? 1-?

Er moet een GND zijn, en met een vijfde pin kan je iets als "enable" doen. Of "powergood".

Op 6 februari 2020 18:48:42 schreef hobby luke:
De centrale pin van de plug is verbonden met de behuizing.

De spoel zit voor DC aan de behuizing maar voor RF (hoogfrequent) niet.
Dan is het een "stripline" voor best hoge frequentie met ongeveer in het midden een aftakking.
Gezien het binnenwerk van een BNC plug (zonder bajonet) aan de buitenkant lijkt het op een "plugin" om metingen te doen.
Verder heb ga ik niet gokken waarvoor het ooit gediend heeft

Wie heeft of weet meer info over deze amp's?
De ic's zijn van STmicroelectornics volgens het logo.
Er staat GZ343 op, waarbij de G er een beetje vreemd uit ziet.
Als ik de aansluitingen bekijk, dan is het een dual op amp zoals een LM358.
Maar ik kan nergens een datasheet of meer info vinden.

Normaal wordt pin 1 aangegeven, maar hier is de gehele zijkant schuin.

Op de bovenste regel zie ik 082C staan. Dan denk ik eerder aan de TL082C als typenummer.

Pin 1 is bij dit type behuizing niet altijd met een puntje aangegeven.
In dit geval moet je naar de schuine kant kijken :

In dit geval moet je naar de schuine kant kijken :

Ook kun je naar de tekst kijken, als deze "leesbaar" is dan zit pin 1 linksonder.

GZ34 is ongetwijfeld het batchnummer/de datumcode.

bjokal, dank hiervoor.
Ik was teveel op GZ343 gefocussed en deze behuizing kon ik niet vinden.
Maar gelukkig hebben we COL

Op 24 februari 2020 12:05:56 schreef Kapee:
Als ik de aansluitingen bekijk, dan is het een dual op amp zoals een LM358.

Ik lees 082, is het misschien een TLC082?

https://www.st.com/resource/en/datasheet/tl082.pdf
Marking voor SO8 is 082C dus dat kan goed kloppen. Staat ook op het IC..

Heb nog een keer met een loep op de ic gekeken en er staat 082C, dus ik ga er van uit dat het de TL082C is.
Maar A, B of C gaat over de temperatuur range en dat is geen issue bij dit printje.
Iedereen bedankt voor het meedenken (oplossen van mijn probleem)
