Ja gaat altijd en zonder de minste problemen.
De afstand naar de DE0 controller is heel klein, 20 cm, de color sensor zit op 1m. Alles is zonder extra buffer. Ik heb wel 2 pullups in de DEO module zitten naar 3.3V Om de bus levels beter te houden. Maar alles werkt perfect en alle I2C data is zo te zien op de scope. Als een bevel uitgestuurd wordt om de motor vb te starten kan ik zien op de scope hoeveel die reactie tijd is. Al mijn I/O inputs en dat er tot 120 stuks zijn 5V level kan ik op mijn LCD scherm realtime monitoren. Op de scope kan ik gelijktijdig vb de motor positie uitlezen tov de I2C bevelen. De motor positie doe ik via een 100Kbaud rs lijn op de scope. Iedere encoder wijziging geeft dan de positie op de scope tijdslijn. De PWM van de motor kan er ook nog bij waardoor je de motor regeling gelijktijdig ziet.

Dit is al een oud projectje van mij.

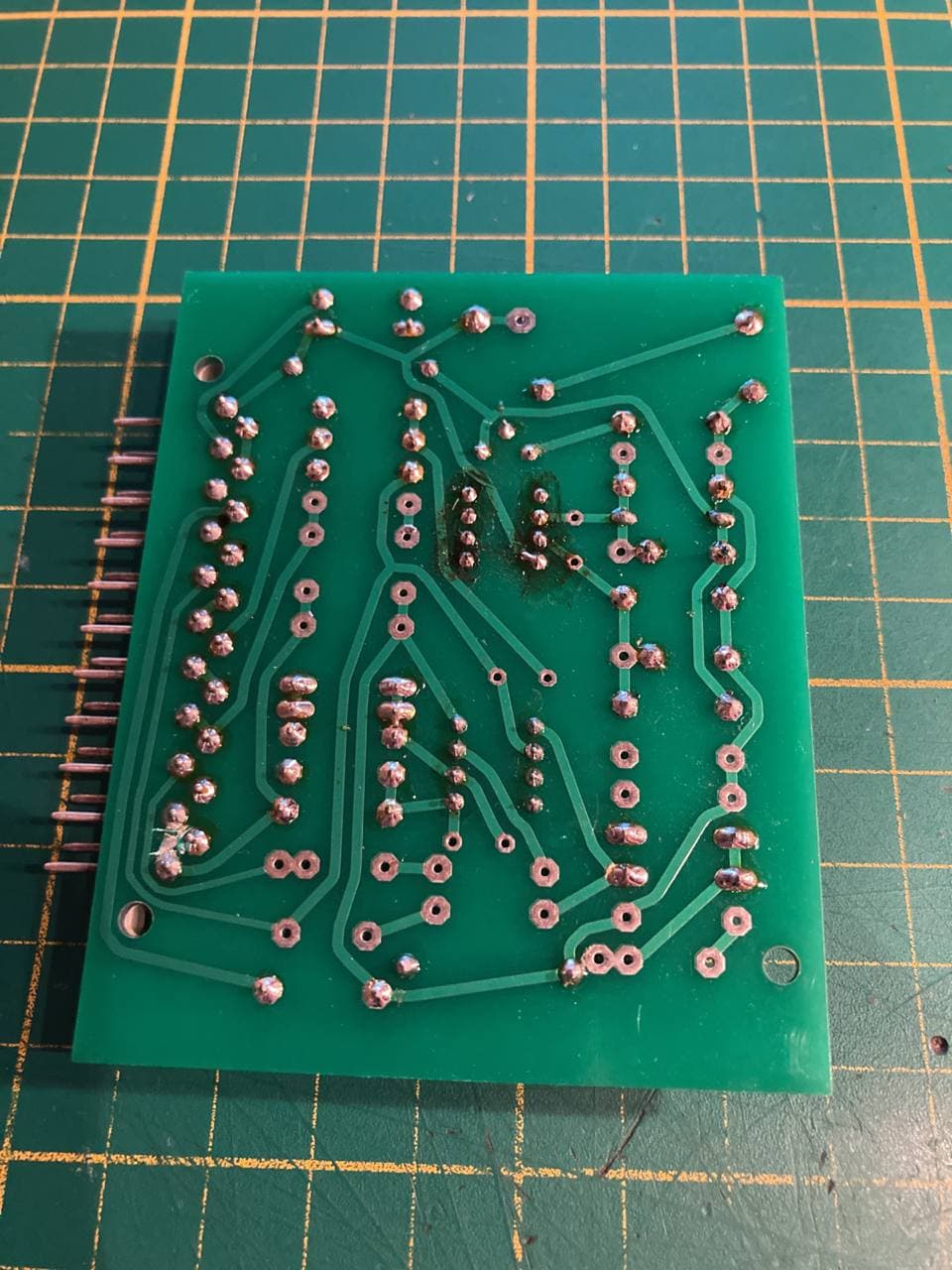

P211C stuurprint voor delta voedingen uit de E-Reeks.

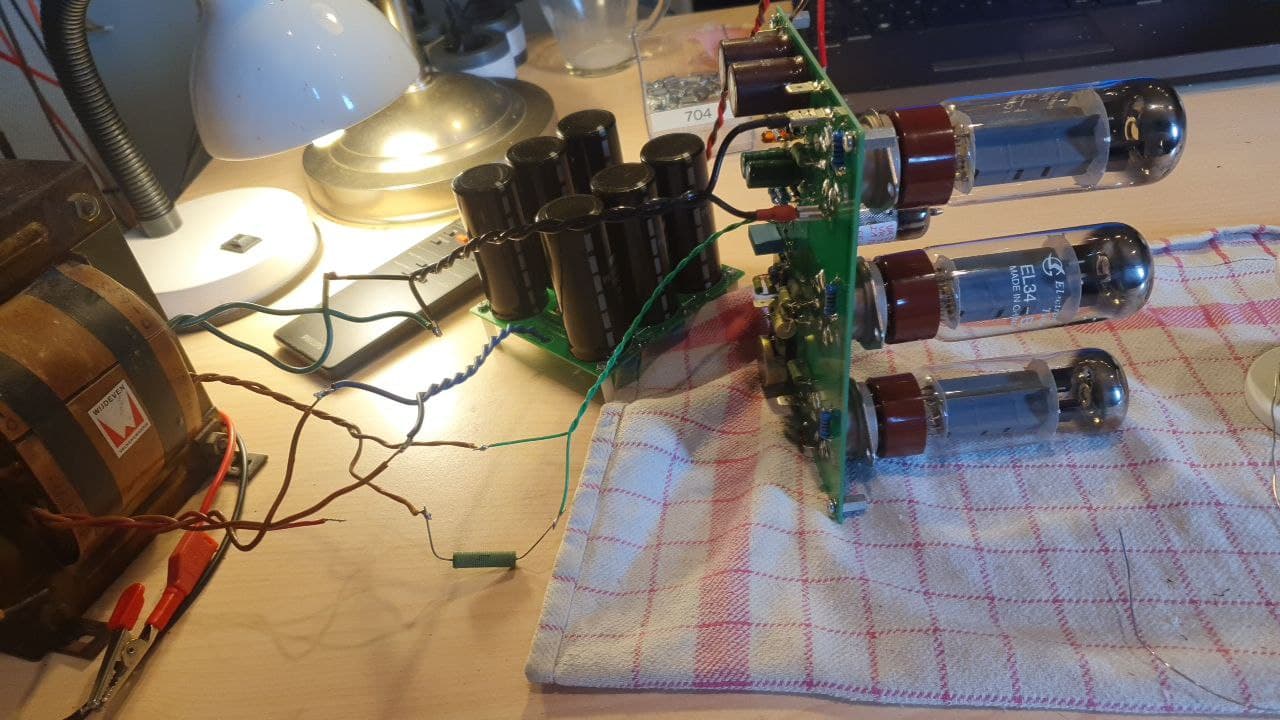

Buizenvoeding met 3x EL34 op print.

expert in percussive maintenance

Ik ben bezig met de reparatie van een voor Nederland erg speciale radio - een URT Iliria, uit Albanië. Hoeveel van die dingen (van voor de val van de muur) zullen er in nederland zijn? Vast op 1 hand te tellen...

Ik heb voor de lol daar nog een video van gemaakt, waarbij ik de verschillende onderdelen van de schakeling test (MF, LF, oscillator) zónder gebruik te maken van speciale meetapparatuur. Om de MF en detector te testen, steel ik een MF signaaltje uit een andere portable en voer ik dat naar de eerste MF transistor van de Iliria.

https://youtu.be/67m9AQBby5E

[Bericht gewijzigd door Ledlover op 25 maart 2021 21:28:35 (14%)]

Lambiek

Special Member

Zo, eindelijk eens een filmpje gemaakt van mijn zelfbouw robotarm.

https://youtu.be/vQmaiWiWDbc

Als je haar maar goed zit, GROETEN LAMBIEK.

Dat is heel mooi gebouwd. Blijkbaar ook 3D print. Ik vermoed dat je verschillende letter blokjes hebt. Een naam plaatsen uit een reeks letterblokjes zou dus gaan.
Ik weet niet of de speed nog wat hoger kan. Kunnen de motoren nog sneller draaien?

Lambiek

Special Member

Op 26 maart 2021 16:43:53 schreef fotoopa:
Blijkbaar ook 3D print.

Nee, helemaal niets. O ja, het beugeltje voor de kabelbevestiging is geprint. :)

Hier staat een volledige beschrijving van de bouw.

https://www.circuitsonline.net/artikelen/view/58

Ik vermoed dat je verschillende letter blokjes hebt. Een naam plaatsen uit een reeks letterblokjes zou dus gaan.

Dat zou inderdaad gaan. :)

Ik weet niet of de speed nog wat hoger kan. Kunnen de motoren nog sneller draaien?

Die kan nog hoger, maar vindt dit wel een mooie snelheid.

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 26 maart 2021 16:53:26 schreef Lambiek:
Nee, helemaal niets. O ja, het beugeltje voor de kabelbevestiging is geprint.
Hier staat een volledige beschrijving van de bouw.
https://www.circuitsonline.net/artikelen/view/58

Oef dat had ik nog niet gezien. Enorm veel werk heb je daar gedaan. Vroeger deden mijn draaibank en freesmachine regelmatig overuren maar nu wordt alles 3D geprint. Ik heb wel kleinere stukjes anders zou mijn printer niet volstaan.
Je Profilab Expert 4.0. software ziet er ook praktisch uit.

Lambiek

Special Member

Op 26 maart 2021 17:11:17 schreef fotoopa:
Oef dat had ik nog niet gezien. Enorm veel werk heb je daar gedaan.

Heb er niet constant aan gewerkt, vandaar dat het zo lang geduurd heeft.

Vroeger deden mijn draaibank en freesmachine regelmatig overuren maar nu wordt alles 3D geprint.

De draai en freesbank zijn hier ook flink gebruikt, maar geen overuren. :)

Ik heb wel kleinere stukjes anders zou mijn printer niet volstaan.

Dat is wel zo, maar ik vindt dat wat jij gemaakt hebt ook schitterend. Daar zit ook veel werk in. Zo'n printer is ook leuk, ik heb er geen een je kunt niet alles hebben. :) Mijn zoon heeft er een, dus als er iets geprint moet worden doet hij dat.

Je Profilab Expert 4.0. software ziet er ook praktisch uit.

Ja, daar kun je ook veel mee. Gebruik dat al vanaf dat het uit kwam.

Onder artikelen staat ook het boek dat ik geschreven heb over Profilab.

Als je haar maar goed zit, GROETEN LAMBIEK.
Lambiek

Special Member

Op 26 maart 2021 18:54:07 schreef zeeman..59:
mooi stukje werk. ben jaloers.

Dan ga je zelf toch ook zoiets bouwen, kost alleen wat tijd. :)

Als je haar maar goed zit, GROETEN LAMBIEK.
Shiptronic

Golden Member

Nee alleen tijd, ervaring komt vanzelf.

Wie de vraag stelt, zal met het antwoord moeten leren leven.

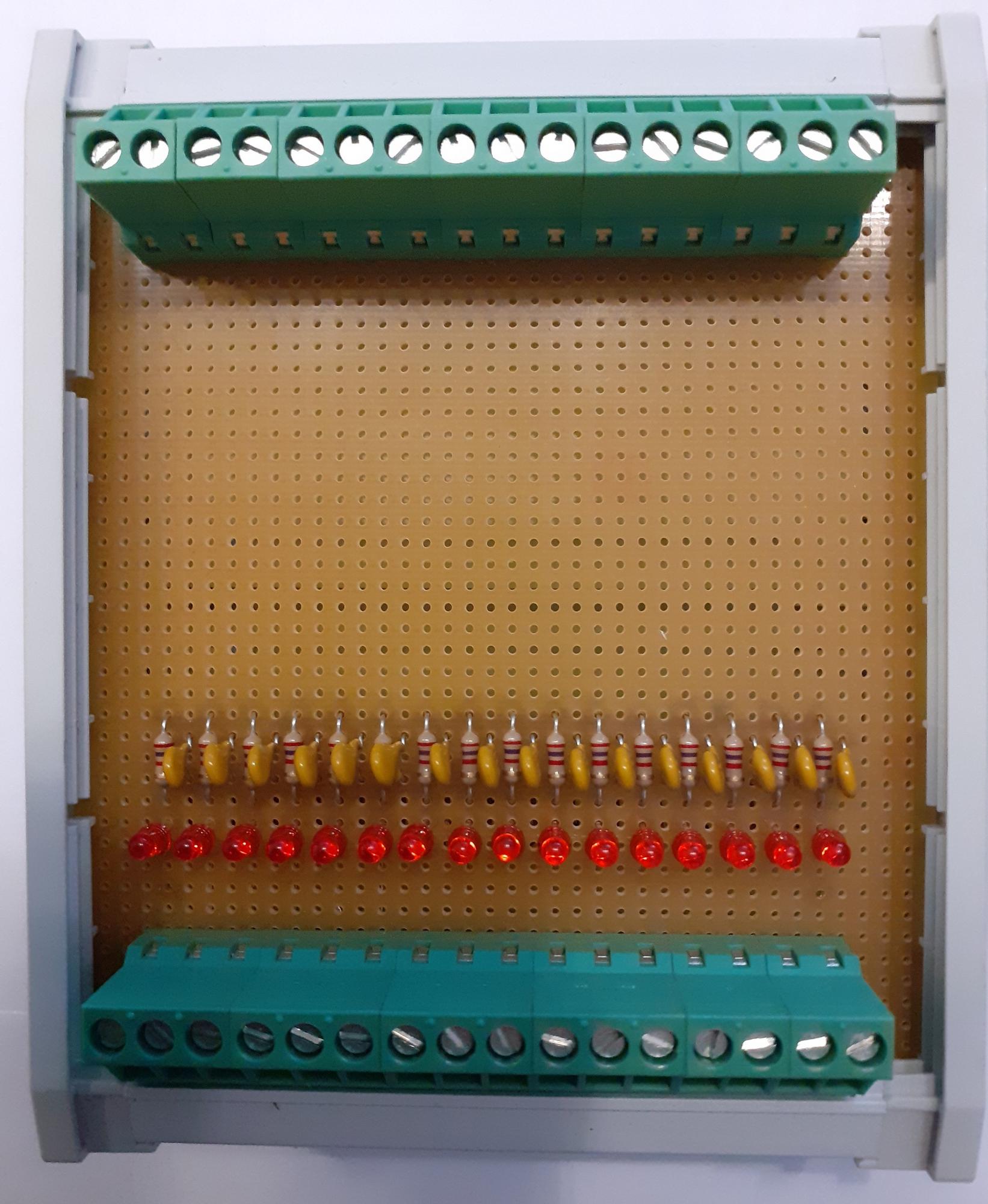

Ach wegens gebrek aan iets beters/betaalbaars eens gister avond een vero bordje in elkaar geknutseld met 16 polymeer fuses.

Dit moet in een schakelkast komen waar ik de sensor kabels beveilig tegen kortsluiting:

En de verplichte achterkant:

Eigenlijk "not done" om in een schakelkast zelf wat in elkaar te beunen maar resettable fuses in een dinrail klem zijn niet te koop (misschien zelf een handeltje beginnen?) dus uit nood geboren.
Bovenin kan ik er eventueel nog wat bij maken.

De HESILED achtige houders met 5x20mm fuses kan ook maar als er sluiting gemaakt wordt heb je natuurlijk weer de juiste zekeringen niet bij de hand.

Oh ja voor de ingewijden: Het is een Phoenix bakje. Daar kun je ook een net PCB voor krijgen maar was niet op voorraad bij de TU en bij Farnel was die print achterlijk duur. De oplossing nu is een € 2.50 euro oplossing. Even het mes er overheen en doorbreken, klaar.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.
bprosman

Golden Member

Qua elektronica stelt het niet zoveel voor maar ik heb in huis wat kast- en schilderij verlichting omgebouwd van halogeen naar LED.
Een Ali express 12V voedinkje (3A) icm met een "naakt" LSC (Action) smart schakelbaar stopcontact.
Dit past zo onder de kast.

De jongere generatie loopt veel te vaak zijn PIC achterna.
Lambiek

Special Member

Als je haar maar goed zit, GROETEN LAMBIEK.
Sine

Moderator

Netter dan mijn versie in ieder geval

Een Sonoff SV (met tasmota) en twee PWM-bare CC led drivers voor een paar lampjes in de woonkamer.

Lambiek

Special Member

Op 18 april 2021 15:32:09 schreef Sine:
Netter dan mijn versie in ieder geval.

Valt wel mee toch. :)

Zijn wel mooie drivers!

Als je haar maar goed zit, GROETEN LAMBIEK.

Inderdaad leuke drivers, Sine! Welke zijn dat?

Fan van Samsung (en repareer ook TV's). :)
Sine

Moderator

Die zijn niet meer te krijgen helaas, of beter ... ik heb ze niet meer kunnen vinden.

Die komen van een samenkopen actie van jaaaaren geleden (via Niels voor de kenners)
Ik vond het toen al leuke dingen dus ik heb er (hoarder als ik ben) een paar van ingeslagen. Maar ik ben er langzaam doorheen ...

Heb je er dan wellicht een schema van, of weet je in ieder geval welke regulator er wordt gebruikt?

Fan van Samsung (en repareer ook TV's). :)

Op 7 april 2021 19:32:10 schreef henri62:
Ach wegens gebrek aan iets beters/betaalbaars eens gister avond een vero bordje in elkaar geknutseld met 16 polymeer fuses.

Dit moet in een schakelkast komen waar ik de sensor kabels beveilig tegen kortsluiting:
[bijlage]
En de verplichte achterkant:
[bijlage]
Eigenlijk "not done" om in een schakelkast zelf wat in elkaar te beunen maar resettable fuses in een dinrail klem zijn niet te koop (misschien zelf een handeltje beginnen?) dus uit nood geboren.

Hoezo beunen? Ziet er toch netjes uit. Niks mis mee. Veroboard is prima geschikt voor dit soort eenmalige projecten. Als je er veel moet maken, dan kan je overwegen om het op printboard uit te voeren.

Bezoek mijn neefjes' site: www.tinuselectronics.nl

Als er behoefte is aan PWM-able laag-spanning CC drivers, geef dan effe een seintje. Ik heb een schema klaarliggen en als de stroom 350mA moet zijn (of minder) ook de PCBs. Geef de specs door en ik rond naar boven af en ga het als een product in m'n shop voeren.

Max input spanning is 48V nominaal, Max output spanning is dan iets van 44V. Printje heeft een PWM input.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
Sine

Moderator

Op 18 april 2021 18:11:39 schreef MNM(tm):
Heb je er dan wellicht een schema van, of weet je in ieder geval welke regulator er wordt gebruikt?

Er zit een PT4115 op.
http://www.datasheetcafe.com/pt4115-datasheet-led-driver/

Je kunt hem met PWM of met een gelijkspanning dimmen.

Ze zijn bij ome ali voor een halve cent te krijgen zo te zien.
Ik heb ze daar ook wel eens besteld omdat ik wat veel prik in een DIM-pin geduwd had .... daar kunnen ze slecht tegen ;)
