rew

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Er zijn een hoop chinezen die "goed spul tegen een redelijke prijs" proberen te maken. Daar kan je prima spullen bij kopen. Probleem is alleen dat er ook chinezen zijn die optimaliseren op: "moet er op de foto redelijk uitzien en eventueel ook de 1e dag overleven, verder zo goedkoop mogelijk". Als je daar een paar keer mee te maken hebt gehad, dan geef je het op. Tidak Ada zit in dat kamp. Geeft niet.

Van een site als Nedis hoop je dus dat ze de moeite hebben genomen om uit te zoeken dat ze het bij zo'n "goed spul, redelijke prijs" chinees hebben gekocht....

[Bericht gewijzigd door rew op zaterdag 28 juni 2025 17:53:00 (17%)]

Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Op zaterdag 28 juni 2025 16:14:06 schreef Tidak Ada:
Met "Ali en de Chinezen" doe ik niks meer

Oke,

Nedis en de Chinezen dan... :) Enige verschil is dat je meer betaalt en een simpeler metertje krijgt omdat Nedis ook genoeg moet binnenharken...

maartenbakker

Golden Member

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Nouja, rew maakt natuurlijk een goed punt. Hoewel Nedis ook nog wel eens een terugroepactie heeft, zijn zij wel de verantwoordelijke partij voor het CE certificaat en aanspreekpunt als er wat mis mee is.

Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Oke,

Hij zal waarschijnlijk wel werken, maar ik vind zo'n halve eeuw oud ontwerp met alleen 3 vlakken te onnauwkeurig voor moderne batterijen...
Het op de voorkant gedrukte CE logo en 'niet bij het grofvuil' symbool staat ook wat vreemd (nog nooit zo gezien, staat altijd achterop)

testman

waar rook was, werkt nu iets niet meer

heb een dergelijke batterijtester uit de taiwan tijd nog. echter wel aangepast met een lcd ipv dat vage metertje en kleine belasting op de aansluitingen ( elk model andere waarde ) , anders is een batterij altijd vol..

Tidak Ada

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.

De de vorige had een LCD bargraph. werkte aanvankelijk geod, aar deaassturing is waarschijnlijk. defect, dat zal je met een analoog metertje niet overkomen, vandaar deze bewuste keuze.

Ik weer het, maar Nedis is nie al te onberouwbaar en de andere waren tch 6× zo duur. Voormij voldoet het.

Het meest wat ik meet zijn alkaline cellen en voor de Litium batterijen heb toch een andere tester. Als het er echt opaan komt heb ik nog mijn DVM met batterij test. Dit is vor 'huishoudelijk gebruik'.

revado

Honourable Member

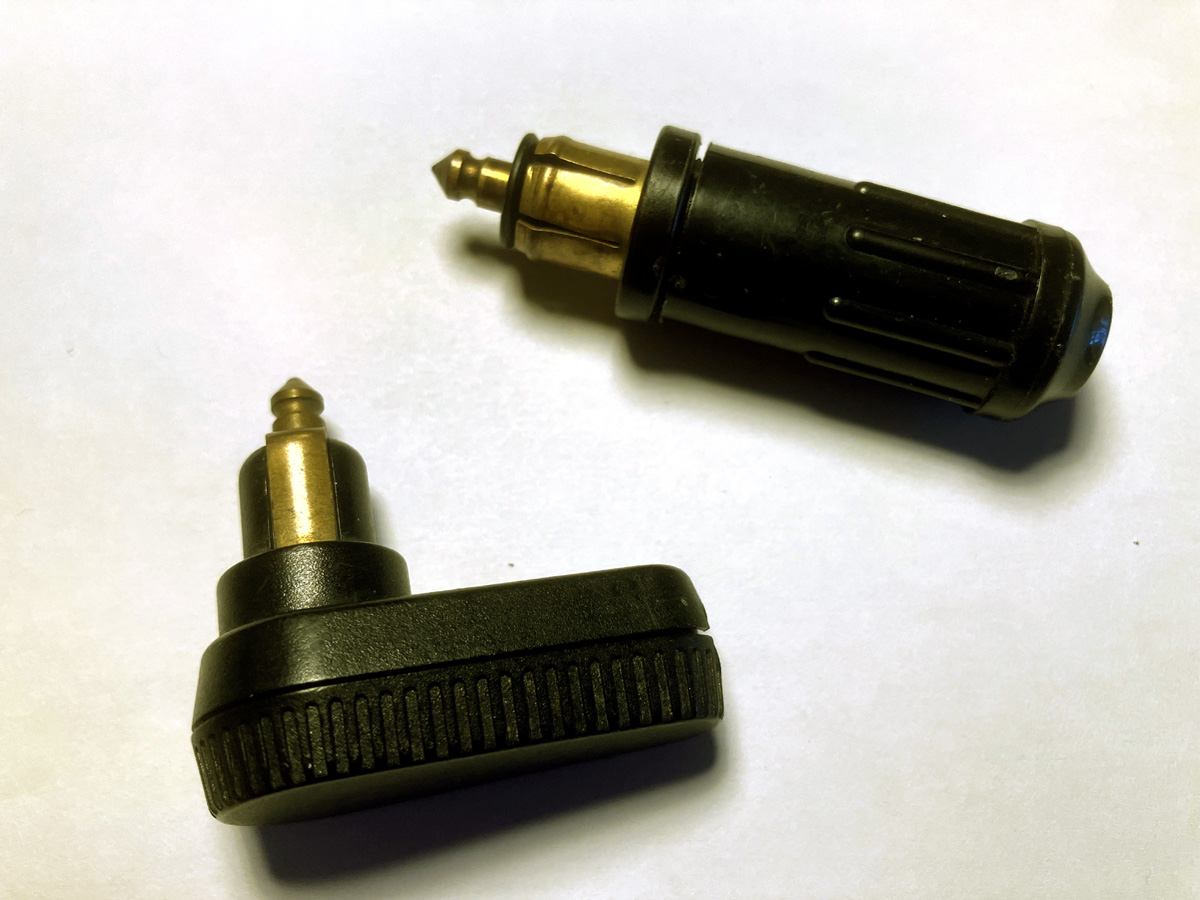

Op zaterdag 28 juni 2025 07:31:12 schreef Arco:
Ik heb dus eigenlijk de connector op je foto nodig, maar dan in flare i.p.v. soldeer versie? (als dat bestaat)

Met zilversoldeer solderen...

bprosman

Golden Member

De jongere generatie loopt veel te vaak zijn PIC achterna.

Wie weet hoe deze pinnen (met vierkante onderkant) heten bij Farnell, als die ze ueberhaupt al heeft. Ik heb van alles geprobeerd, "solder pin" , "test pin", "solder terminal" ?

Roland van Leusden

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

bprosman

Golden Member

De jongere generatie loopt veel te vaak zijn PIC achterna.

Op donderdag 3 juli 2025 14:50:16 schreef flash2b:
https://nl.farnell.com/wago/243-131/solder-pin-2mm-pcb-terminal-block/…

Dat dacht ik ook, maar deze zijn om een "vrouwtjes blok" op te duwen, zo iets :

Niet deze contacten :

Maar, bij gebrek aan een betere match doe ik het er voor of ik bestel ze bij EOO-BV, die heeft ze ook

Tidak Ada

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.

Amroh leverde indertijd die dingen. Ik kan helaas geen benaming herinneren

bprosman

Golden Member

De jongere generatie loopt veel te vaak zijn PIC achterna.

Dank, dan ga ik die bestellen.

Soldeernagels heten die, ze blijven mooi en stevig rechtop zitten in het ronde gaatje van de PCB ze werden ook wel gebruikt in gaatjes print zonder koper. Werkt veel sneller voor wat kleinere schakelingen dan een PCB te maken. Dat is iets voor massa productie of amateurs die vinden dat het er mooi moet uitzien. Heb ik geen boodschap aan ;-) https://www.amazon.nl/Soldeernagels-gSn-vernikkeld-galvanisch-vertind/…

[Bericht gewijzigd door RAAF12 op donderdag 3 juli 2025 17:28:44 (41%)]

Tidak Ada

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.

Zo'n beetje analoog aan holnietjes....

Die werden in het gaatje gedrukt en gefelst met een puntig voorwerp.

Lastig er weer uithalen dat moest meestal met een boor. Die insteekpinnetjes trok je er zo weer uit, die zaten geklemd in de PCB. Makkelijk om draden aan die pinnen te solderen of er een mini schuif stekkertje op te zetten.

fatbeard

Honourable Member

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Voordat ik weer een dag bezig ben met nereenigne (reverse engineeren): heeft/weet iemand het schema van een Meanwell RS50(-48) voeding??
Het regelbereik is te klein: ik moet onder de 40V uitkomen, bij voorkeur rond de 36...

rob040

Special Member

Wel van een LRS50-5, maar die had je wellicht al gevonden.
Met een beetje geluk is veel hetzelfde.

MW LRS50-5 Schema.pdf

MW LRS50-5 Layout.pdf

fatbeard

Honourable Member

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Helaas, komt niet eens in de buuuurt...

Toch bedankt.

rob040

Special Member

Jammer, was mooi geweest.

fred101

Golden Member

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

Ik zoek een T-filter, smd, 3,5x1,6mm. Ziet er ongeveer zo uit. Gemeten op een goede: 100nH en 220nF (op 10 kHz gemeten) dus [50nH----220n naar gnd----50nH] Er zit een 2A gelijkrichter achter en de voeding is 24V, per gelijkrichter ~ poot zit er 1.

Wat is de juiste zoekterm want ik vind niks anders dan RF versies die hooguit 100mA aan kunnen. (Farnell of Mouser)

Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Of ze die exacte waarde hebben weet ik niet, maar Murata zal vast wel wat hebben (niet gekeken verder)

Murata_filter.pdf

fred101

Golden Member

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

Ik had de hele Murata catalogus al doorgewerkt. De meeste zijn bedoeld voor signaalleidingen. Het is voor de scheepvaart, anders had ik er wel twee spoeltjes en een condensator in geknutseld :-) De precieze waardes zullen niet zo nauw komen, het is RFI/EMI onderdrukking. De reden dat ze dood zijn is waarschijnlijk de kapotte gelijkrichter erna. Beetje knullige constructie met 2 voedingen en dus 2 brug-gelijkrichters parallel.

Lucky Luke

Eluke.nl | handgetypt | I'm a poor, lonesome cowboy, with a long, long way to go.

Op woensdag 9 juli 2025 17:06:04 schreef fatbeard:
Voordat ik weer een dag bezig ben met nereenigne (reverse engineeren): heeft/weet iemand het schema van een Meanwell RS50(-48) voeding??
Het regelbereik is te klein: ik moet onder de 40V uitkomen, bij voorkeur rond de 36...

Er zit vast ergens een TL341 in, in de buurt van een optocoupler, in de terugkoppeling. Daar zit dan vast een weerstandsdeler aan de uitgangsspanning mee verbonden... Daar kun je een beetje mee spelen.

Die TL431 zit waarschijnlijk in een TO-92 package, soms ook wat anders tot klein SMD spul aan toe. Je kunt ook vanaf de uitgangsspanning de spanningsdeler opzoeken. Goed, dat is gnireenigne, maar nereenigne is keul!

EDIT: Heck, er zit een instelpotje in. Dan heb je de spanningsdeler al gevonden.
