Ik heb van dit schema
deze layout gemaak
en dit is het resultaat met de componenten erop.
Het is een stereo line versterker met gitaar input max. vermogen 2 x 6 watt, maar dat moeten we nog maar eens zien.
PS. eindversterker moet nog geplaatst worden.
Thuis gebakken printje met een ATmega8 controller.
De print bevat een TSOP4836 als infrarood receiver, ATmega8 als brein.
Twee H-bruggen voor de aansturing van 2 servo motoren, 1 stroommeet circuit, spanning wordt gemonitoord.
Tevens zijn er enkele schakelaars aangesloten voor positie bepaling.
Het doel van de schakeling is om een TV/monitor lift te besturen welke een TV/monitor laat wegzakken in het interieur, bediening geschied met een infra rood afstandsbediening.
Momenteel ben ik de software aan het complementeren.
De IR code wordt volledig gedetecteerd onder interrupt, dit is noodzakelijk om de spanning en stroom en schakelaars te monitoren tijdens het ontvangen van de IR code.
Vergis je ook niet in de MOSFET's deze mogen continue 3 tot 3,5A schakelen, piekstromen mogen oplopen tot 20A.
Het geheel wordt gevoed met 24V, na enkele aanpassingen kan dit echter nog meer worden.
[Bericht gewijzigd door Xenobinol op 8 september 2006 18:36:17 ]
Op 8 september 2006 18:11:38 schreef Amateur19:
Ik heb van dit schema
Nice... OrCad (Orkak volgens een geëmigreerde Belg )
Is mijn schakeling ook mee gebakken.
Aangezien dat mijn VU meter toch een beetje fel was heb ik nu een menutje om ze te dimmen. De leds gaan van zelf dimmen na 30 sec ofzo
Wat worden er toch veel dingen gemaakt. En ook nog hele mooien dingen (kwijl).
Ben zelf ook bezig. Zit wel wat elektronica in maar niet zelf gemaakt. Wel zelf er opgemaakt. Het is een informatie wagen (wil niet tekstkar als naam gebruiken omdat dat al een bedrijf is).
Hij nog niet af maar het meeste werk is al gedaan.

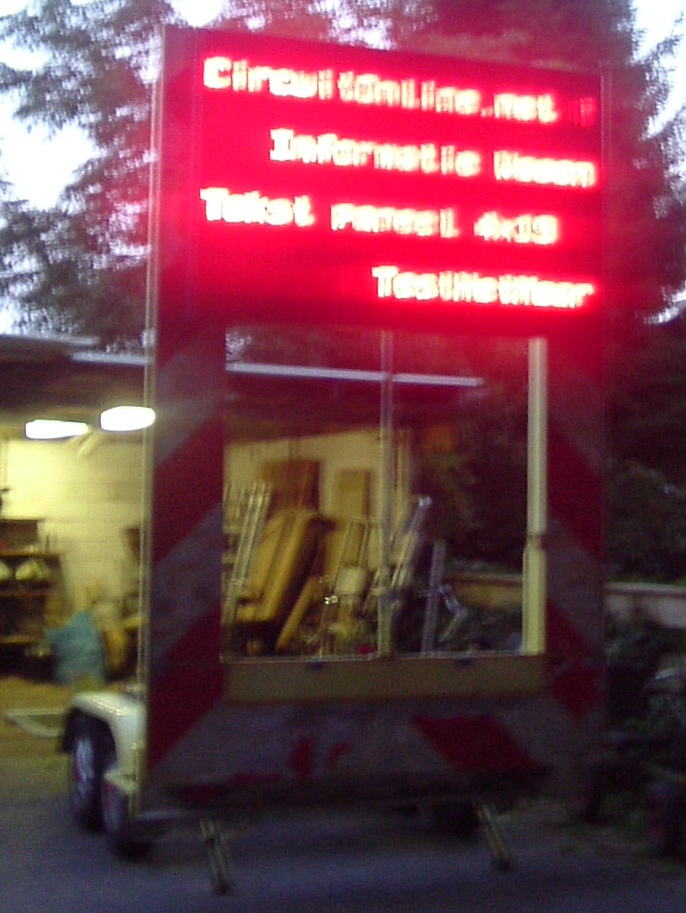

Het is een lichtkrant van 2 bij 1,3 meter. Deze is op een aanhanger gemonteerd die ook langs de snelweg staan als rijdende afzetting (dat bord zit er ook nog op). Dit alles is hydrolies omhoog te klappen.
Zal zaterdag nieuwe foto's maken die beter zijn.
edit
(Het is al zaterdag maar dan nadat ik even op 1 oor heb gelegen)
Golden Member
lijkt op zo'n kar van brimos uit hattem
Op 8 september 2006 18:24:45 schreef Xenobinol:

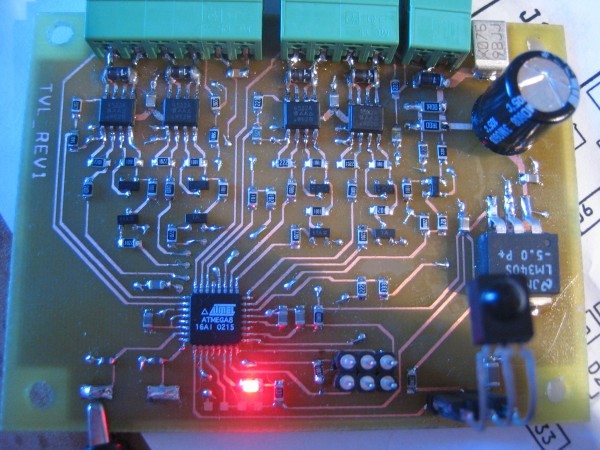

Thuis gebakken printje met een ATmega8 controller.
[afbeelding]
Mooie strakke layout en print! Dubbelzijdig ook nog zo te zien?
Op 8 september 2006 23:23:35 schreef Ganzz:
Aangezien dat mijn VU meter toch een beetje fel was heb ik nu een menutje om ze te dimmen.
De helderheid afhankelijk maken van het omgevingslicht is ook een optie. Of had je dat al?
Op 9 september 2006 06:59:20 schreef pros:
[...]
De helderheid afhankelijk maken van het omgevingslicht is ook een optie. Of had je dat al?
nog niet maar i s wel een leuk idee
biquad antenne voor wifi
Nu nog een wifi kaart ontmantelen
Hiebij de beloofde inside foto's van mijn (bizarre)hybrideversterker.
De stroombron met de mosfets BUZ901 en BUZ906:
De gloeistroomvoeding:
De voeding van de anodespanning voor de buizen, de onderste print:
De ingangsprint met de relais, achter de elko's:
De condensatorbatterij met 8x 10 000uF:
En de besturing voor de relais, motorpotmeter en afstandbediening:
De 300VA trafo zit in het kastje bovenop de versterker evenals de inschakeldemping van de netstroom.
stevig versterkertje MX...
heb je ook nog een plaatje als hij 'in use'is?
edit: neeh, ik bedoel met zn kapjes erop en gloeiende buisjes erin....
[Bericht gewijzigd door MAH op 9 september 2006 15:02:35 ]
De foto's zijn genomen terwijl hij aanstaat, te ziet aan de leds op de stroombronprinten.
De komplete versterker vind je elders in dit topic, pag 11 geloof ik.
Maar ik heb nog een paar plaatjes van de buizen op gloei.
Met de toen nog buistypen 6N1P van Svetlana.
*Kwijl*
Wat een prachtige afwerking! Pluim! Had ik daar het geduld maar voor!
Moderator
Daarvoor zou je de lichten uitlaten!
Mooie constructie en bedrading en de ingangsprint heeft wat Elektuurs
, het is wel de beste manier om ingangen te schakelen.
Mensen zijn gek. Vroeger deden ze alle moeite om die lampen achter een mooi frontplaatje te verbergen, en nu...
Maar mooi is het zeker. Niet enkel de gloed van de lampen, maar vooral de professionele afwerking van het geheel.
@Mxtheo
Magical meer woorden zijn niet nodig
Als ik soms deze foto's zien. Krijg ik soms geen moed om de mijne ten toon te stellen.
Heel prachtig!!!
Tot in de details proffesioneel afgewerkt.
Alhoewel die 2 grote vertikale witte weerstanden van 0,47 Ohm staan niet recht tegenover mekaar ( net onder de spoel ) geef die nog eens een dumtje dan is het perfect. En elke dag het stof afdoen. Gewoon SCHITTEREND !!!!
Op 10 september 2006 06:45:26 schreef elektron_:
Alhoewel die 2 grote vertikale witte weerstanden van 0,47 Ohm staan niet recht tegenover mekaar ( net onder de spoel)
Perfecsionist
Ja ik ben soms echt een overdreven perfectionist
En ook ik laat wel eens een steekje vallen (weerstanden dus)
