hehe, een gesloopte bandkabel.

Bij veel braden is een afzuiging een must ( fume extract boutje )

ik werk voor dit soort 'creaties' het liefst met wirewrap draad, daar kun je teminste zo je soldeerbout tussenin zetten ;)

Ik heb ze nog niet zo lang geleden in drievoud op de print gezet. ( ik moet ECHT eens gaan etsen )

http://members.home.nl/guidomennen/temp/voeding/voltmeters.JPG

Waarom etsen als je dat kan :o ! NICE!!

Smash head on Keyboard to continue...(spelfouten inbegrepen)
Turbokeu

Golden Member

@Roel: Mooi gedaan! Ben 'content' dat de print voldoet.

Chris

PS: Roel heeft veel geduld gehad met mij vermits hij 2 weken heeft moeten wachten op de print. |:-(

I love watching conspiracy theorists use the airtight logic of the argument from incredulity: "Well I don't understand how it works so it can't be real!!!"

Op 21 juni 2007 21:13:11 schreef stijn martens:
ik heb vandaag 2 looplichtjes gemaakt.

Deze met 8 rode leds.
En met een knipperled als Clock.
[afbeelding]

En deze met 5 groene leds en hij gaat heen en weer door 6 diodes.
En ook met een knipperled als Clock.
[afbeelding]

Leuk Stijn! Ik heb in mijn jonge jaren (ach wat, ik voel me nog steeds jong! :)) ook heel wat looplichtjes gemaakt. Misschien moet je de knipperled een keer vervangen door een clock die je kunt regelen, das nog leuker :)

If you want to succeed, double your failure rate.

Op 21 juni 2007 23:24:22 schreef Sine:
hehe, een gesloopte bandkabel.

Bij veel braden is een afzuiging een must ( fume extract boutje )

ik werk voor dit soort 'creaties' het liefst met wirewrap draad, daar kun je teminste zo je soldeerbout tussenin zetten ;)

Ik heb ze nog niet zo lang geleden in drievoud op de print gezet. ( ik moet ECHT eens gaan etsen )

[afbeelding]

@ Sine, waar haal jij dat wire wrap draad ? , ik kan het nergens vinden :(

help

Golden Member

Ergens op marktplaats staat een rol van een paar duizend meter ... Helaas een beetje te grote hoeveelheid. En helaas heb ik nog nergens anders iets kunnen vinden ...

Sine

Moderator

Op 22 juni 2007 10:29:33 schreef Mr GAmba:
[...]

@ Sine, waar haal jij dat wire wrap draad ? , ik kan het nergens vinden :(

Via via .. in kleine hoeveelheden.

En daarmee ben je er nog niet, je hebt een speciaal tangetje nodig om het te kunnen strippen, met je gewone tang trek je de isolatie in de lengte kapot.

Op 22 juni 2007 13:08:31 schreef Sine:
je hebt een speciaal tangetje nodig om het te kunnen strippen

Tanden? Zo doe ik het iig wel met dat dunne draad, pas vanaf 2,5 mm2 gebruik ik een striptang :p

tanden ?, lekker gezond, hier gebeurd het allemaal met een (redelijk bot) stanley mes (breekmes voor de vrienden), en je zit nooit in de draad (wat bij een scherp mes wel is)

je krijgt wel allemaal kleine sneetjes in de duim (evenveel als je draadjes gedaan hebt) maar die zijn achter een weekje weg

Master Industriële Wetenschappen: Elektronica-ICT

Gewoon draad doe ik in het algemeen met een kniptang.

Maar met teflon geisoleerd wire-wrap draad gaat dat niet, ik gebruik er ook een speciaal gereedschapje voor.

Laatste eigen projectje:
http://aartsite.nl/temp/stopbox.jpg

Een kastje met een 10-turn 500 ohm pot er in om icm een simpel meetbrugje stopweerstanden om van asy naar sy audio te gaan gemakkelijk te kunnen bepalen :)

Op 22 juni 2007 13:03:49 schreef help:
Ergens op marktplaats staat een rol van een paar duizend meter ... Helaas een beetje te grote hoeveelheid. En helaas heb ik nog nergens anders iets kunnen vinden ...

Via een SK moet dat wel te doen zijn :). Alleen moet er dan wel genoeg animo voor zijn.

Op 22 juni 2007 13:16:08 schreef fritsuitoosterstreek:
[...]

Tanden? Zo doe ik het iig wel met dat dunne draad, pas vanaf 2,5 mm2 gebruik ik een striptang :p

Hum.... heb ik ook jaren gedaan, maar waar die voorste tand toen zo mooi stond is er vandaag een groot gat over..... zonder tand.

Ze hebben daar met succes een nieuwe stifttand ingeplaatst en die heeft 7 jaar stand gehouden. Toen hij na de 2de maal op 7 maanden tijd er weer uit was hou ik het voor bekeken.

Als je het zo ziet is mijn tanden striptang een heel dure grap geweest. Koste toen ruim 500 euro zonder die beide updates.
Nu gebruik ik een thermische striptang. Die werkt op alle diameters zonder beschadiging van de draad.
Geen echte aanraders die tandenstripper!

Van een oude ervaren gebruiker.

Op 22 juni 2007 14:02:15 schreef fotoopa:

Nu gebruik ik een thermische striptang.

word die warm ofzo? die wil ik dan okk wel :D:+

Bezoek ook eens: www.christiaan-elektro.nl
help

Golden Member

Op m'n oude stageplek deden we het gewoon door een beetje soldeer op de soldeerbout te doen .. en dan tegen de draad aan houden, hierdoor kreeg je een perfect afgestript draadje .. want met een normale knip/striptang gaat't niet makkelijk ! En als er een inkoopactie komt voor dit spul doe ik denk ik ook wel mee !!

Op 22 juni 2007 15:53:53 schreef christiaan-elektro:
[...]
word die warm ofzo? die wil ik dan okk wel :D:+

Ja natuurlijk, vandaar thermische tang!
Waar je hem vandaag kunt kopen weet ik niet zo direct te zeggen, dat beestje is intussen ook al enkele jaren oud. Hij moet wel even opwarmen maar daarna gaat het heel vlot. Ik gebruik hem meest voor de allerfijnste wirewrap draden van 0.25mm maar gaat evengoed voor 4mm2 draden.

Nu jullie toch zo gezellig bezig zijn over wire-rap draad
Ik was toch bezig met een printje (bijbehorend aan de lumax)
Dus post ik maar wat foto's

Het is een safetyprintje voor me laser die om de X aantal seconde de adc waarde controleert.
Mocht deze gelijk zijn dan wordt de laser uitgeschakeld.
En zo zorgt dit printje dat er geen staande beams komen.
De 4 preciese post kun je de zone mee afstellen.

http://www.roelke.nl/safety1.jpg

De bovenkant met alle externe rotzooi eraan.

http://www.roelke.nl/safety2.jpg

De bovenkant zonder alle externe rotzooi.

http://www.roelke.nl/safety3.jpg

En de onderkant (met wire-rap draad :))

AVR powerd

Is best wel goed te doen zo me die wirewrap draad...
Eens op zoek gaan...
Misschien da ik da wel in Canada vind (ga 3 maanden, vertrek volgende week!!!!!) * Monster_Henry happy!!!!

My brain's all broken, but I'm feelin' alright, I feel like I'm chokin', but I'm feelin' alright, I'm goin' down fast, but I'm feelin alright, I'm not gonna last,but I'm feelin ALRIGHT! Oh Henry

't Zit hier vol gekken. De ene begint met de bouw van een knappe voeding, maar werkt ze niet af (jawel, Sine, da's op jou bedoelt!) en de andere trekt naar Canada om wire-wrap draad te vinden... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Je kan toch ook gewoon eilandjes verbinden met soldeertin.
En zo printbanen maken.

http://www.uploadarchief.net/files/download/hpim0725.jpg

http://www.uploadarchief.net/files/download/hpim0723.jpg

Dit is de achterkant van het heen en weer looplicht van een pagina terug.

[Bericht gewijzigd door Henry S. op 23 juni 2007 14:30:52 ]

of gewoon printjes gaan etsen.
en als we het over vakantie gaan hebben:
ik ga over 3 weken naar italie (en de soldeerbuot gaat mee ,heeft ie ook vakantie:+)

@Monster_Henry: Jeeeeh, wat ben ik jaloers... Ben al een keer of 5 geweest, is mijn tweede vaderland. Zit er alleen nu ff niet in. Waar ga je precies heen? Mijn familie zit in Calgary en omstreken.

Als je geluk hebt hangt dat wire-wrap draad nog gewoon bij Radio Shack in het schap, was altijd wel zo. Ik weet alleen niet af Radio Shack nog wel in Canada zit. Ik heb berichten gehad dat ze zich zouden terugtrekken uit Canada. Maar ik denk dat als je 3 maanden gaat dat je ook nog wel even in de U.S.A. komt misschien.

Greet the Canadians for me :)

Sine

Moderator

Op 23 juni 2007 08:56:16 schreef stijn martens:
Je kan toch ook gewoon eilandjes verbinden met soldeertin.
En zo printbanen maken.[afbeelding]

[afbeelding]

Oeh getverdemme, dat is dus NIET de methode, koop een klosje ( ongeisoleerd ) draad en leg daar netjes baantjes mee, scheelt tin, geknoei, en is veel betrouwbaarder.

http://members.home.nl/guidomennen/pcbtje.JPG

KT88

Overleden

Even audiofiel patsen:

Voorversterkertje:

http://img509.imageshack.us/img509/9616/pre1yc5.jpg
http://img509.imageshack.us/img509/6594/pre2rs3.jpg

MC phonotrap met 2 x LM4562, ST 7815/7915 serie- en TL431 shuntvoeding, Sanyo Oscon ontkoppeling. Hoofdvoeding Panasonic ECA en Schottky diodebrug.
Actief crossover 18 dB/oct. op 120 Hz met 3 x OPA2134, Panasonic ECA, hoofdvoeding Panasonic FC, ST 7815/7915 serievoeding en shunt TL431.

MC belasting en gain instelbaar dmv. dipswitches.
Noble 50k volumepot.
De kast zullen jullie wellicht herkennen als van de Tangent Amp 50 van de Conrad. http://zelfbouwaudio.nl/forum/images/smiles/icon_mrgreen.gif

Komt nog een ingangskeuze dmv. relais' in, en een derde filtertak vanwege het opsplitsen van midden en hoog.
Daarvoor zal oa. het ExtremA ontwerp dat nu (eindelijk) in aanbouw is, gaan dienen.

" Ratings are for transistors.....tubes have guidelines" - www.audioconsultancy.nl -

Complimentje KT88 voor je keurig opgebouwde voorversterker!

SWSje

A long answer is not short!

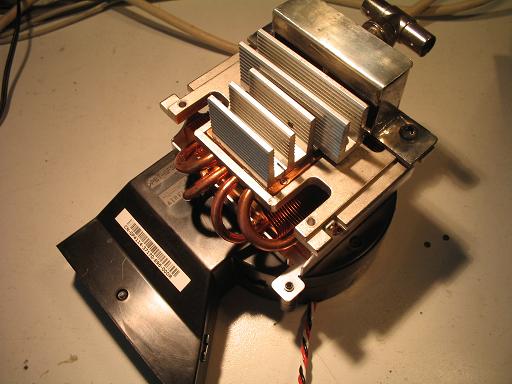

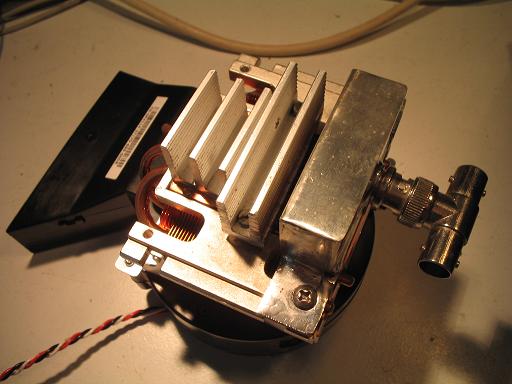

Ook maar eens wat posten in dit topic, een HF 50 ohm dummyload, gemaakt van een afgedankte P4 koeler, 3 X 150 ohm / 50W chipweerstanden en nog wat klein grut:

http://www.uploadarchief.net/files/download/dummy1.jpg

http://www.uploadarchief.net/files/download/dummy2.jpg

Tot 50MHz is de SWR keurig 1, op de 2m band altijd nog een bruikbare SWR=1,5.

Het ding twee uur getest met P=30W op 145 MHz: Het geheel wordt handwarm zonder ventilator, met blijft de load koud!

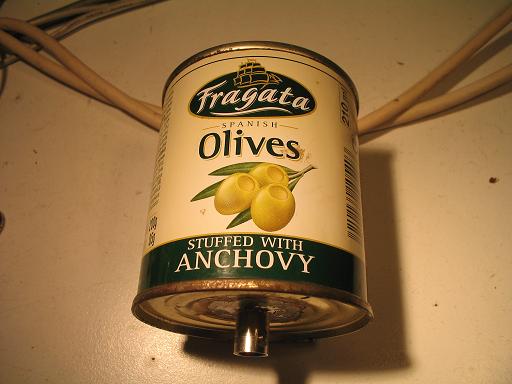

*** Zo kan het ook ***

http://www.uploadarchief.net/files/download/dummy3.jpg

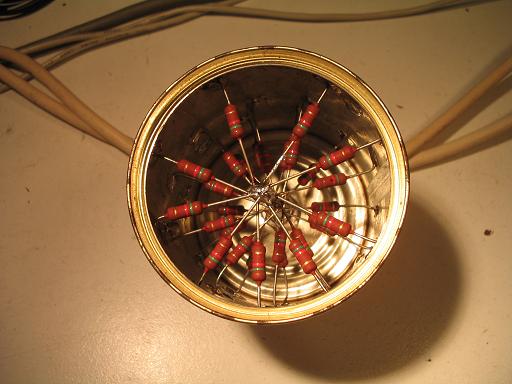

http://www.uploadarchief.net/files/download/dummy4.jpg

Op 2m doet deze het beter: SWR=1,1 !
Kan gedurende 15s 100 Watt verdragen, bij 30s begint het soldeer te smelten ...

[Bericht gewijzigd door Rd12tf op 23 juni 2007 15:55:44 ]

Dit topic is gesloten
