@Stijn: Is dit niet te fel s'avonds? ik heb al moeite om mijn klokradio s'avonds te ontcijferen :)

Alleen als ik wil weten hoe laat het is doe ik even de schakelaar aan en uit, dus hij brand niet contstant.

@Stijn: is dit niet te fel s'avonds? ik heb al moeite om mijn klokradio s'avonds te ontcijferen:)

de klok is best groot hoor

Op 27 juli 2007 01:12:58 schreef Vaas:
@GerwinH: Natuurlijk, ik zal het wel alllemaal nog wel mailen naar jou.
Kun je het wel opeenen, het is nu allemaal in SprintLayOut gemaakt?

Das geen probleem het openen :) stuur maar naar mijn mail in mijn profiel :) zie ze wel vershcijnen :)

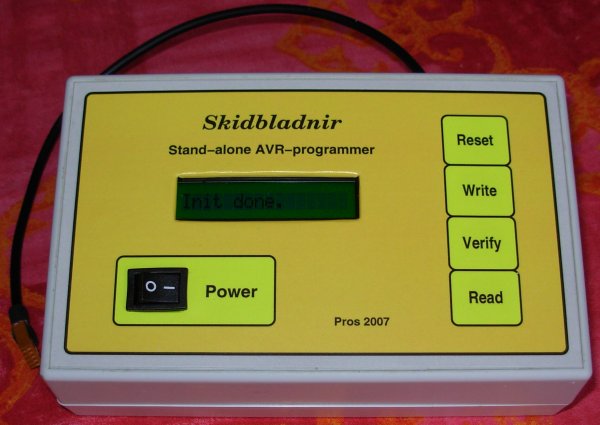

Ik heb eindelijk tijd gevonden om m'n stand-alone AVR-programmer af te werken:
http://www.uploadarchief.net/files/download/stdaloneprg.jpg
De firmware is nog niet 100% volledig, maar hij kan erasen, de flash programmeren/verifiëren/uitlezen en een stel voorgekauwde bytes (fuse's e.d.) naar de AVR sturen. En da's 99% van het werk...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Lucky Luke

Golden Member

Op 24 juli 2007 17:25:38 schreef Gain11:
Niet echt een project, maar wel een geinig HV PWM experimentje was ik vandaag heb zitten doen. (beetje geinspireerd op dat plasmasonic apparaat (zie youtube).
(heb gemerkt dat het geluid het niet op alle PC's werkt, iemand een idee?)

http://home.zonnet.nl/crystal/PWM-Vonkjes2.wmv

ja, danku! die avi had ik nog geluid (geen beeld) en die wmv kan ik al helemaal niet openen...

(moet toch eens mijn plugins op orde maken)

@pros:
rare naam (Uit dunne houtstukjes samengezet, levert een snelle blik op google mij op), maar een mooi kastje!

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)
klein is fijn

Moderator

Op 29 juli 2007 20:36:09 schreef Lucky luke:
@pros:
rare naam (Uit dunne houtstukjes samengezet, levert een snelle blik op google mij op), maar een mooi kastje!

Zo heette het schip van Freyr. En als je Stargate gekeken hebt dan weet je dat het niet uit kleine stukjes hout is samengesteld.. ;)

Ziet er mooi uit Pros, maar waar haalt de programmer z'n programma vandaan?

Op 29 juli 2007 20:36:09 schreef Lucky luke:
@pros:
rare naam (Uit dunne houtstukjes samengezet, levert een snelle blik op google mij op), maar een mooi kastje!

Skidbladnir is een opvouwbaar bootje, dat je in je binnenzak kan meenemen en uitvouwen tot een vaartuig waarop alle Asen en Wanen een plaatsje kunnen vinden. Opvouwbaar is mijn versie niet, en in m'n binnenzak past hij al helemaal niet. Maar geef toe dat het origineel klinkt... :-)

@KIF: ik pomp er via een RS232-lijn gewoon de hexfile heen. Die wordt netjes ontraadseld en in een 32Kx8 RAM opgeslagen.

[Bericht gewijzigd door pros op zondag 29 juli 2007 20:50:03 (11%)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ik heb net 'even' alle voorgaande delen van dit topic doorgebladerd om weer inspiratie op te doen...

Hierbij vond ik deze afbeelding van Pros:
http://img96.imageshack.us/img96/1098/frontplaatdoorsnedeie5.th.png

Ik neem aan dat de voorplaat van de Skidbladnir op dezelfde manier gemaakt is?
Volgens mij las ik dat dat knopje maar 0.2mm ingedrukt hoefd te worden, mag ik vragen waar je die drukkoppen koopt? Ik wil het zelf ook eens proberen

Ik

Ik koop ze bij de plaatselijke electro-boer (RATO in mijn geval). Het zijn miniatuur-drukknopjes voor printmontage, die je ook in consumenten-electronica vaak tegenkomt.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Lucky Luke

Golden Member

voti verkoopt ze per 50. ook met lange "indrukas".

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

pros, die behuizing ziet er best wel "pro" uit. Mooi gedaan! En handig toestelletje, natuurlijk :)

Nou, dat ziet er gelikt uit Pros!
Zo'n afwerking is al op zich een kunst...

Henry S.

Moderator

Een klein projectje, voor de foto weer geopend:

Simpele maar gevoelige AM-ontvanger.

http://plaatjes.kg-uitdaging.nl/RX-3%20uit.jpg
http://plaatjes.kg-uitdaging.nl/RX-3%20in2.jpg

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Mijn vakantiewerk is gedaan ( 6 weken gewerkt ) en ik kan eindelijk ook eens wat beginnen.

Mijn eerste ding wat ik zeker moest hebben was een lichtbak en daar zijn vandaag de eerste stappen voor gezet

link

Alle materialen zijn binnen. 15 euro voor alle materialen en 15 euro voor de tweedehands lichtbak.

We kunnen dus knutselen !

En een wijn kist is bij mij not done, het moet netjes zijn ! :p

Ondertussen al een beetje aan verder gewerkt :
link

Vandaag :

link

@Pro's Ziet er echt super sjiek uit. Kan niet wachten tot mn school weer open is en ik weer voor niks printjes kan etsen en behuizinkjes bouwen ;-) Heb nog steeds te veel projecten die niet verder zijn dan schema's en breadboards.

@Lucky Luke. Speciaal voor jou, het filmpje op YouTube:
http://www.youtube.com/watch?v=yI4RUQ1CZpg

Love the smell of ozon in the morning...

@ Henry S: Dat is zeker met zo'n ZN414 gemaakt of hoe heet dat chipje ook al weer? Ik heb me altijd afgevragen hoe goed zo'n ding eigenlijk ontvangt.

@ Mathieuke: Nou, dat wordt wel een erg mooie belichtingskist. Lijkt trouwens wel groot of zie ik dat verkeerd?

Ik ben nu zelf bezig met een RDS encoder met display.
Als de print zometeen geëtst is, dan zal ik ook weer eens wat plaatsen hier.

http://img120.imageshack.us/img120/10/rdsgk6.jpg
En na 15 minuten in het tinbadje (Nee, niet met PhotoShop...):
http://img19.imageshack.us/img19/6067/rdstinxy3.jpg

[Bericht gewijzigd door Vaas op woensdag 1 augustus 2007 11:21:00 (14%)

@ Vaas valt wel mee hoor. De kast zelf is 60 cm op 30 cm. Dat heeft dus grote voordelen naar uitbreidindsmogelijkheden toe.

Symmetrische minivoeding met zelfgetekend printje
http://img502.imageshack.us/img502/3365/79059544vm5.jpg

Nou die schakeling toch ter sprake komt, waar dienen die C'tjes over de diodes eigenlijk precies voor?

If you want to succeed, double your failure rate.

Dat zijn ratelcondensatoren. Ze verzachten enigzins stoorpulsjes die ontstaan bij het in-geleiding-gaan of sperren v/d gelijkrichtdioden en ze onderdrukken netvervuiling.
Vooral belangrijk bij audio-toepassingen.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ah, vandaar dat je die in een regulier voedinkje niet zo vaak ziet. Deze symmetrische voeding zal naar verhouding natuurlijk vaker voor (opamps in) een audio-toepassing gebruikt worden.

If you want to succeed, double your failure rate.

Ik heb vandaag weer vlug iets in elkaar geknutseld:
Omdat ik het moe was de hele tijd een weerstand te zoeken en een schakelingetje te bouwen voor een zenerdiode te testen heb ik deze schakeling vlug opgebouwd in een oud kastje:
http://www.elektronicastynus.be/Projecten/Meetapp/zener_tester/zener_tester_schema.GIF
Foto:
http://www.elektronicastynus.be/Projecten/Meetapp/zener_tester/zener_tester.jpg
http://www.elektronicastynus.be/Projecten/Meetapp/zener_tester/index.p…

Met vriendelijke groet, Stynus ||| http://www.elektronicastynus.be ||| http://e-stynus.com ||| --> Automatische trapverlichting <--
Henry S.

Moderator

Op 1 augustus 2007 08:46:00 schreef Vaas:
@ Henry S: Dat is zeker met zo'n ZN414 gemaakt of hoe heet dat chipje ook al weer? Ik heb me altijd afgevragen hoe goed zo'n ding eigenlijk ontvangt.

Dat is een rechtuit IC met veeeeel versterking.

Dit radiootje is wat slimmer, reflex schakeling over 2 BC's en een derde BC als eindtrap. Lekker gevoelig en selectief, 's avonds zo 40 stations mee te ontvangen.

Op 2 augustus 2007 12:59:12 schreef pros:
Vooral belangrijk bij audio-toepassingen.

Maar ook voor HF schakelingen!

Bromt je radio/scanner/PMR als deze via een adapter gevoedt wordt? Dan zijn ze de condensators 'vergeten'.

En gezien de tegenwoordige EMC-awareness horen ze er altijd in te zitten.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Stynus: Hoe kom je aan die 42 volt ?

Sine

Moderator

Als simpele verbetering zou je in plaats van die 1k weerstand een stroombronnetje kunnen gebruiken, eventueel omschakelbaar naar 1 / 10 mA oid
