weet iemand waar mijn componeten voor gebruikt worden?
Dit topic is gesloten
Golden Member
Op 25 januari 2010 20:07:40 schreef Iemand:
Meer over de 16AS25HB1:
het is een 20 pins dil formaat chip.
Met als merkje er op: ST
Gemaakt in "Malaysia" en er staat ook nog 9305 op.
9305 Is dat geen (TTL) logica van Fairchild ?? Ik heb hier nog 9301; 9302; 9307 en 9309 in een bakje liggen allemaal keramische DIL TTL IC's.
Golden Member
9305 is in dit geval volgens mij de datumcode, aangezien 16AS25HB1 een plausibel ST-typenummer is.
Nou je zo begint over de 93-serie... Ik wist eigenlijk niet dat dat een complete serie was, ik kende alleen een HEX 7-segment driver. Was dat niet de 9368?
@jj: sorry, geen idee maar ziet er wel interessant uit.
[Bericht gewijzigd door maartenbakker op 2 maart 2010 23:55:37 (10%)
Moderator
Op 2 maart 2010 22:57:49 schreef Tidak Ada:
[...] 9305 Is dat geen (TTL) logica van Fairchild ??
Toevallig, daar zat ik naar te zoeken, is idd een TTL-achtige serie. Genaamd TTµL (typisch Fairchild) of CCSL (Compatible current-sinking logic).
http://wps.com/J/solid-state-datasheets/Datasheets/Fairchild-CCSL-9000…
Is dat geen GAL ? Als in GAL16AS15HB1
http://www.dumpert.nl/mediabase/611621/e76d5caa/een_gemist_telefoontje…
Wat is dat IC op de foto ?
[Bericht gewijzigd door Sponcebert op 3 maart 2010 13:38:37 (58%)
Golden Member
Ik zou gokken: een optocoupler. Juist bij dit soort apparaten is het belangrijk om netjes volgens de regels te ontwerpen en kwaliteitsspul te gebruiken, anders krijg je situaties, zoals op de foto, die door een defect worden veroorzaakt.
Er staat 4N35 op. Het ontwerp lijkt een optocoupler gevolgd door een relais toe te passen, niet zo elegant.
Het zijn inderdaad weerstand arrays .
Met een gezamelijke pin .
Dit is pin 1 kijkende vooraf op de tekst .
Hallo medeforummers,
ik zit met een uitdaging. Ik ben mijn componenten weer eens aan het opruimen (ja ik weet dat het eng klinkt) en ik ben een 4 tal smd IC's tegengekomen. Ik heb geen idee wat het is, ik heb ze laatst een keer gekregen.
Het opschrift is 93TI M6S of 93TL M65 dat kan ik zelf onder de loeplamp niet duidelijk onderscheiden. Het gaat om een 8 pinnertje met de afmetingen (grofweg) van 3.5mm bij 3mm (inclusief "pootjes" 5mm). Het zal dus wel een MSOP achtig doosje zijn. Ik kan er een foto van proberen te maken maar veel zal dit niet helpen vrees ik.
Hebben jullie misschien een idee wat dit is? Google geeft namelijk bijzonder weinig resultaat (ik kom wel koelkasten en auto's etc. tegen maar IC's eigenlijk niet).
Ik hoop dat iemand het weet, anders gaan er weer 4 het ronde archief in :s.
Mzzls
Golden Member
Ronde archief is hoe dan ook zonde. Heb je toevallig ook nog een scherpe foto? Soms zijn er daar nog wel dingen aan te herkennen, hoewel bij SMD al wat minder makkelijk.
Ik probeer er dit weekend n paar te maken. Vandaag gaat waarschijnlijk niet lukken.
mzzls
Ik vind deze topic gaaf daar wil ik ook aan mede helpen als dit tenminste mogelijk is , ik heb nog verschillende onderdelen liggen die mij ook onbekend zijn.
Benadski
Wat ik ook nog graag wilde weten hoe komt het dat ik dit niet kan openen? Dus, wat is dit nou?
( Het stond wel hier )
ik kan de foto van het kristal niet openen?
Een kristal met vier aansluitingen? En wat zijn die grijze blokjes erop? Wie kan me helpen...
Gr
http://nl.farnell.com/iqd-frequency-products/x360h/crystal-oscillator-…
Dat is een kristal oscilator, die hebben vier pootjes. Bedoel je er zo 1?
Die dingen zijn wat uitgebreider dan een gewoon kwartskristalletje met twee aansluitingen.
De kwartsoscillator met 4 aansluitingen heeft zelf al een oscillator aan boord sman met een kristal. De aansluitingen zijn
- - big bang - -
Vraagje: ik heb hier een zwart gevalletje met 4 pootjes (lijkt op een opto, qwa vorm)
2 pootjes boven en 2 pootjes onder, bij de bovenste pootjes staat een - en een +, en bij de onderste pootjes staat niks. Verder staat er nog op Z6 19. Het "zwarte" blokje is +/- 5x6 mm "groot"
Ze worden gebruikt om relais mee aan te sturen.
Wat ik zo van de print kan halen:
Van de onderste pootjes is een de - en de ander het signaal om de relais aan te sturen. De bovenste pootjes gaan naar de relais.
Wie kan mij vertellen wat het is, en of e.v.t. een link naar een datasheet.
"sorry, mijn glazen bol is stuk"
Plaats er minimaal een scherpe foto bij, zo komen we niet ver.
Overleden
lijkt op een bruggelijkrichter, de andere pootjes waar dan niets staat is dan ~ in
zoiets : http://www.datasheetcatalog.org/datasheets/70/191370_DS.pdf
JAAAA! Eindelijk heb ook ik iets gevonden waar ik zelf niets over heb kunnen vinden
Het verhaal:
Ik kreeg een plastic zak vol met onderdelen van m'n pa, die opgeruimd had op z'n werk.
Toen ik die laatst aan het uitzoeken was, kwam dit onderdeel voorbij... Ik heb op de opdruk gezocht, maar niets gevonden (op alle mogelijke combinaties niet)
Het geval is gebroken wit, heeft 3 pootjes, en de opdruk 96009 PH 8817 op de bovenkant.
Dus... wat zou dit kunnen wezen?
Modem gebruikers opgelet! Minimale resolutie is 900 x 600: eerste 2 foto's 1280 x 853!

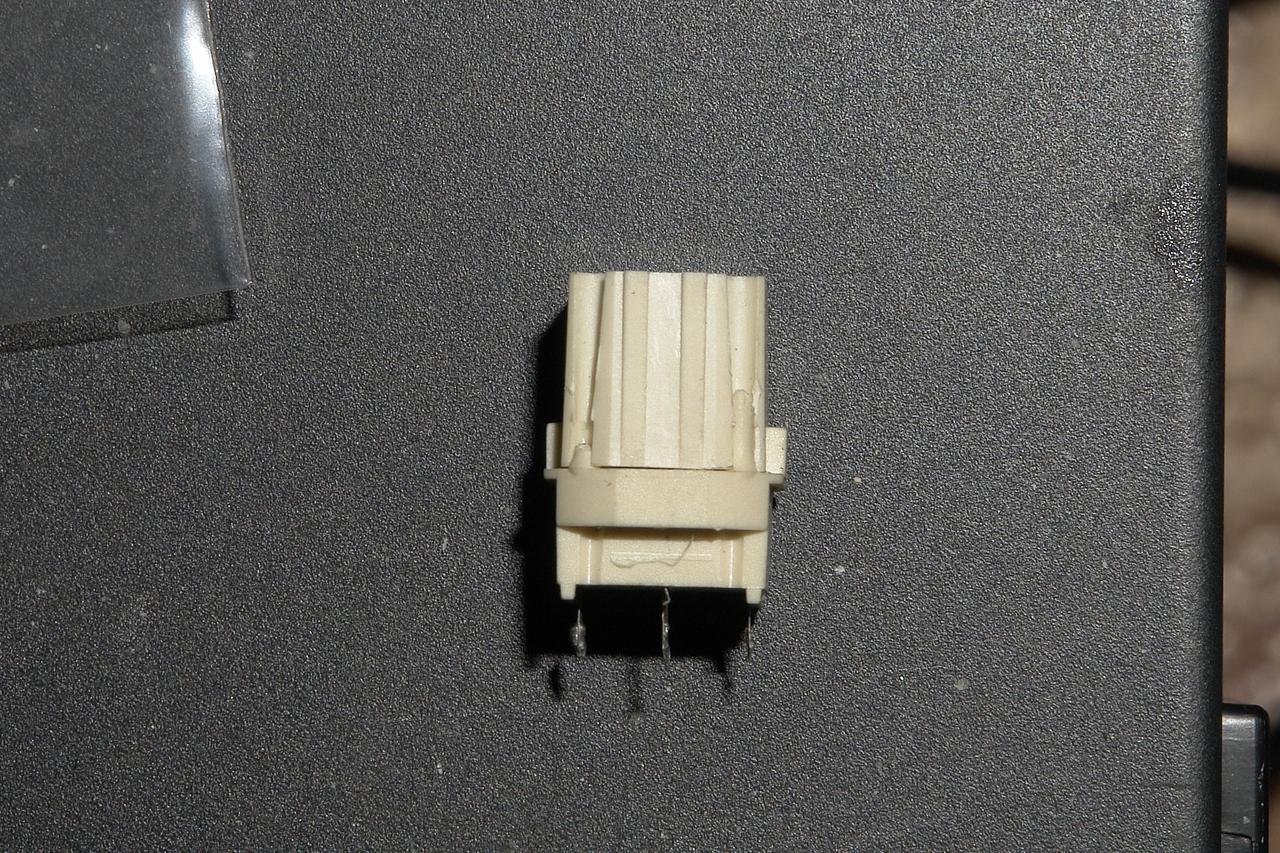

Het onderdeel met kapje er nog op:
http://www.m-voorloop.nl/CO/vaagonderdeel_1.jpg
(343 kB!)

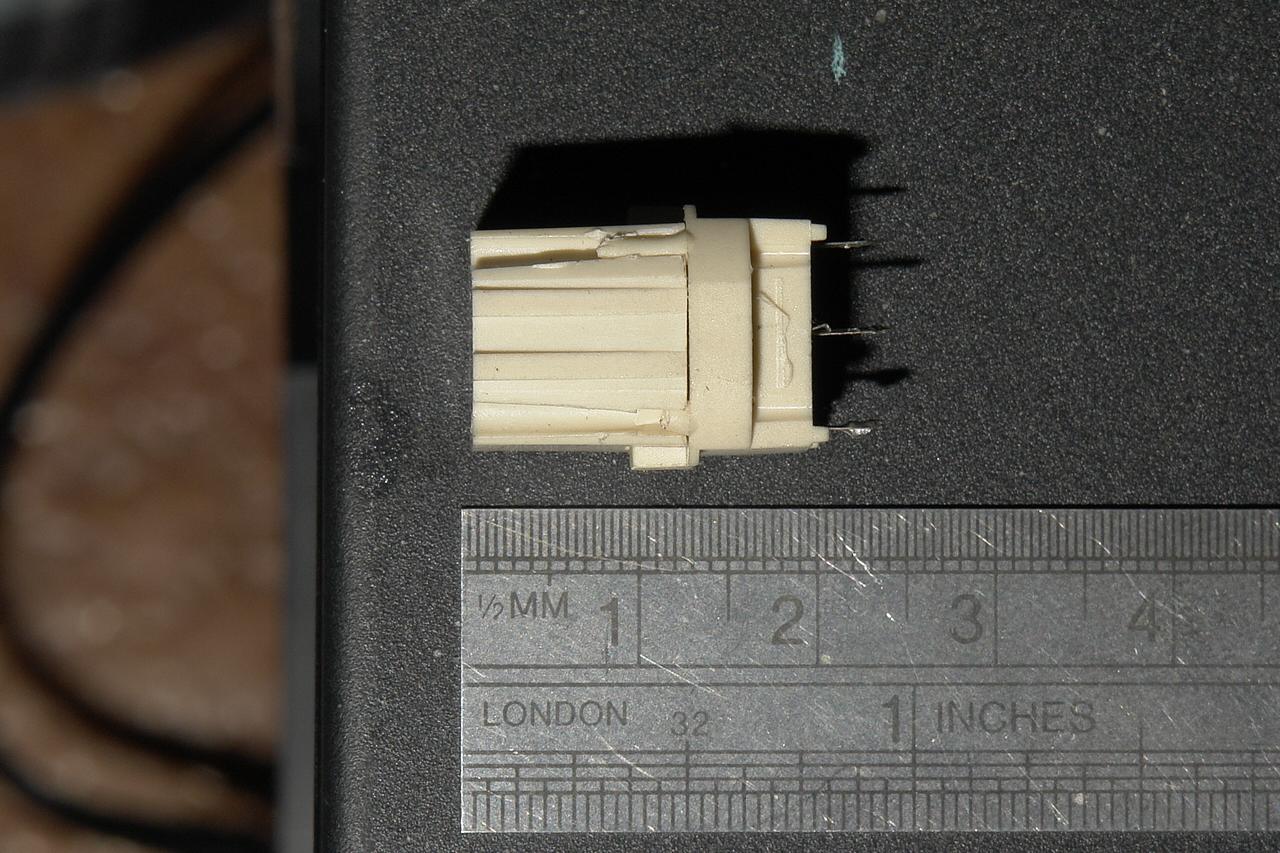

Naast de meetlat:
http://www.m-voorloop.nl/CO/vaagonderdeel_2.jpg
(187 kB)

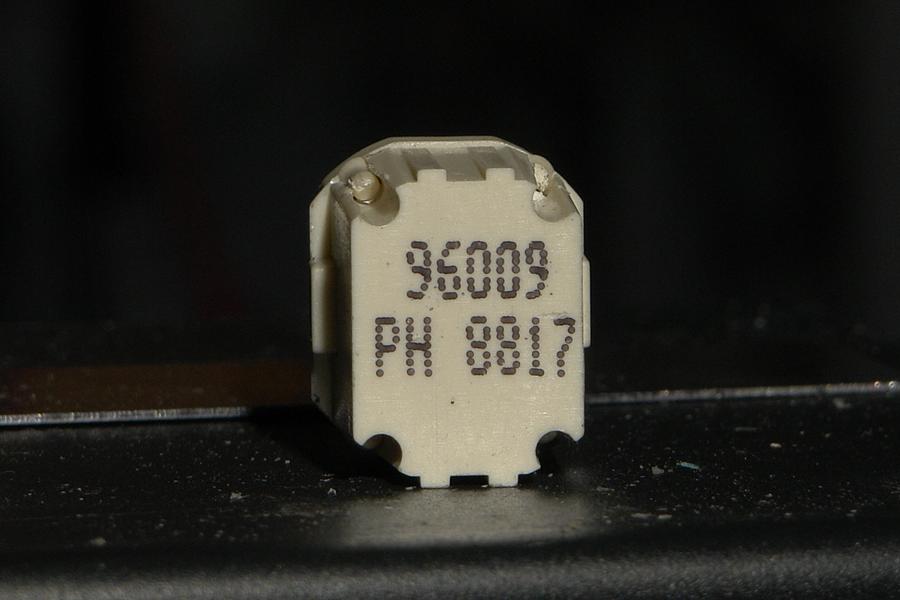

De opdruk op de bovenkant van het onderdeel:
http://www.m-voorloop.nl/CO/vaagonderdeel_3.jpg
(45 kB)

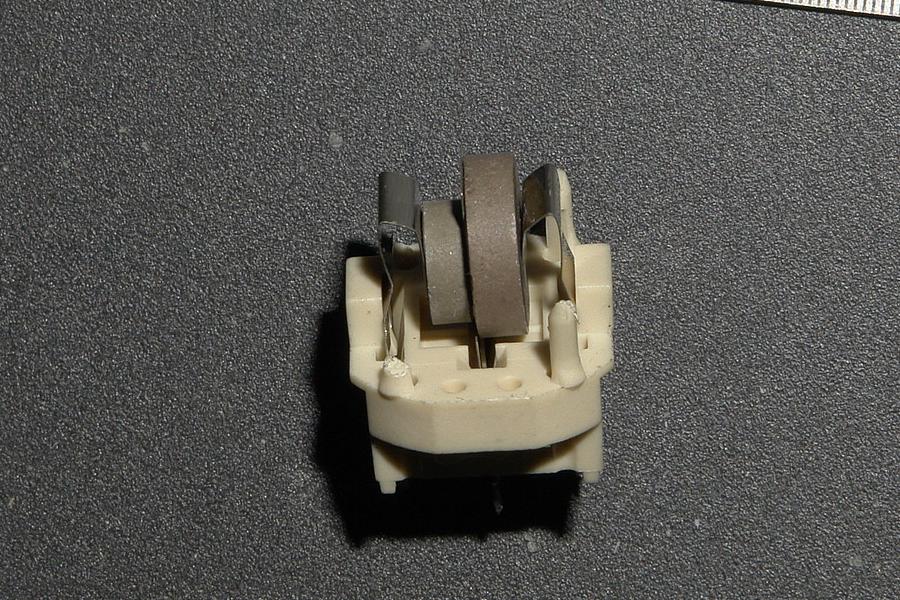

Ik wrikte het kapje voorzichtig los... en had toen echt zoiets van: uh ja... wat is dit?
http://www.m-voorloop.nl/CO/vaagonderdeel_4.jpg
(166 kB)
Van de zijkant gezien:
http://www.m-voorloop.nl/CO/vaagonderdeel_5.jpg
(50 kB)
Golden Member
Dat ziet er uit als een PTC uit een beeldbuis TV.
Worden gebruikt voor het demagnetiseren van de beeldbuis na het inschakelen.
hier staat een beetje uitleg.
Golden Member
De Philips 96009, voluit 2322 662 96009 met als opvolger de 96209, is een standaard 36 ohms dubbele PTC voor degaussingdoeleinden in televisies. Zijn broertje 96211 ofzo is hier 1 of 2 pagina's terug nog langsgekomen.
P.S. Mooie foto's
Sorry electro_freakz, dan nogmaals met link naar foto's
Vraagje: ik heb hier een zwart gevalletje met 4 pootjes (lijkt op een opto, qwa vorm)
2 pootjes boven en 2 pootjes onder, bij de bovenste pootjes staat een - en een +, en bij de onderste pootjes staat niks. Verder staat er nog op Z6 19. Het "zwarte" blokje is +/- 5x6 mm "groot"
Ze worden gebruikt om relais mee aan te sturen.
Wat ik zo van de print kan halen:
Van de onderste pootjes is een de - en de ander het signaal om de relais aan te sturen. De bovenste pootjes gaan naar de relais.Wie kan mij vertellen wat het is, en of e.v.t. een link naar een datasheet.
nog een
en nog een
en nog een
en nog een
(Sorry Henry, ik had het te laat gezien )
Gelijkrichters! De relais kun je zo met gelijkspanning of wisselspanning aansturen. De LED in serie met de relaisspoel laat zien of het relais is ingeschakeld.
Waarschijnlijk zal de spoel 20mA of minder nodig hebben om te schakelen. Ik vind het niet zo heel mooi toegepast, ik zie geen vrijloopdiode. Zo kunnen de LEDs snel kapot gaan... Maar misschien zijn het wel speciale LEDs of relais met ingebouwde diodes. Dan zal het wel loslopen.
ik zou het heel laten. altijd handig zo´n relais/interface bordje.
Dat vind ik vreemd, want op de "wisselspanningskant" zitten ze allemaal met een poot met elkaar verbonden, en op de klemmen strook staat ook een - en is ook nog eens blauw
Ik vermoed dat het van een auto/vrachtwagen is, en daar werken ze niet met wisselspanning
En google levert eigenlijk ook helemaal niks op
