Het "wat is/doet dit onderdeel" topic.

Dit topic is gesloten

Helemaal mee eens.

De vrijloop diode kan je zo monteren. D'r is plek voor. "mwah, tijdens het testen ging het niet kapot dus laat maar". Geen goede instelling vind ik.

Even met de labvoeding kijken bij welk voltage het relais aanspringt. Ik schat dat dat ongeveer 60% is van de bedoelde werkspanning. (Meet je 3V, dan was het 5V. Meet je 6V, dan was het 12V. Meet je 12V, dan was het 24... )

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Zou wel kunnen dat het idd. een gelijkrichtertje is. Het model bestaat alvast: Voorbeeld, datasheetje van Diotec. Damn, ik heb ze vroeger eens gekocht onder de naam 'DL06' als partnummer, en nu vind ik er niks meer van.
Fabrikant: letters GI, zegt dat iemand iets?

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten
Hugo Welther

Moderator

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)
Henry S.

Moderator

DL06 was een GI partnumber, idd General Instrument.

zijn generieke componenten.

De bruggelijkrichter van Fredjuhh lijkt me eentje van Fagor. maar dan een oude, op de site van Fagor kom je deze niet meer tegen.

Z6 19

-Z is het type
-6 is de maximale spanning, 600V
-19 produktieweek

Vergelijkbaar met DF06M of DBL106G.

Ik gebruik deze gelijkrichters regelmatig, 0.8 - 1A met een klein oppervlak.

[Bericht gewijzigd door Henry S. op 19 maart 2010 01:46:17 (12%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 19 maart 2010 00:06:44 schreef rew:

Even met de labvoeding kijken bij welk voltage het relais aanspringt. Ik schat dat dat ongeveer 60% is van de bedoelde werkspanning. (Meet je 3V, dan was het 5V. Meet je 6V, dan was het 12V. Meet je 12V, dan was het 24... )

Op het relais staat gewoon 24VDC, dus dat is niet moeilijk ;)
Het enige dat ik kan vinden van de z6 19 is dit :
Manufacturer HEINEMAN Part No. HE1-Z6-19
Maar verder dan dat kom ik niet ;(
Het zou i.d.d. een gelijkrichter kunnen zijn, om de led te beschermen.
Maar misschien moet ik er wel een opofferen...... OOOOOOOHHHHHH
Wacht eens
: als het een gelijkrichter is, dan heb je dus ook geen vrijloop diode nodig, dat doet die gelijkrichter al, en is dus tevens een bescherming tegen verkeerd om aansluiten ;) (Mits de printbanen niet weg branden ;))
Maar ik zal voor de eigenwijsheid/zekerheid er wel eens eentje doormeten ;)

Bedankt voor de antwoorden...

EDIT: ja ik heb er even spanning op gezet, en het is i.d.d. een gelijkrichter, maar wat de specs zijn van dat ding? geen flauw idee, maar gezien de grootte zal hij niet al te veel kunnen hebben ;)

"Ben nog een N00B, maar dat is al aan het veranderen ;)

Hugo / Henry : Thanks!! General Instrument... Super.
Even wat nagetrokken, de kerels bestaan niet meer, opgegeten door Vishay in 2001, niks site's meer te vinden die rechtstreeks leiden naar hetgeen ze vroeger produceerden. Bon.
Die DL06 zal wel een 600V/800mA dingetje zijn of zoiets.

- - big bang - -

edit: daar ben ik nu opgestoten (als het jullie kan helpen):
IC-ID
Nog een site vol fabrikantenlogo's en op de juiste letter klikken.
Chipdoc's met zijn logo's.
Misschien kunnen Henry of Hugo ze toevoegen aan de kop "links/datasheets en handleidingen" op CO, zo heeft iedereen er wat aan

[Bericht gewijzigd door big bang op 19 maart 2010 22:48:31 (47%)

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten

Op 19 maart 2010 17:19:36 schreef Fredjuhh:
[...]
Op het relais staat gewoon 24VDC, dus dat is niet moeilijk ;)

Ja da's nog makkelijker dan meten. :-)

als het een gelijkrichter is, dan heb je dus ook geen vrijloop diode nodig, dat doet die gelijkrichter al.

Verrek, je hebt gelijk..... als er geen led in serie met de spoel zou staan.verrek, dat werkt ook als er een led in serie staat!

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

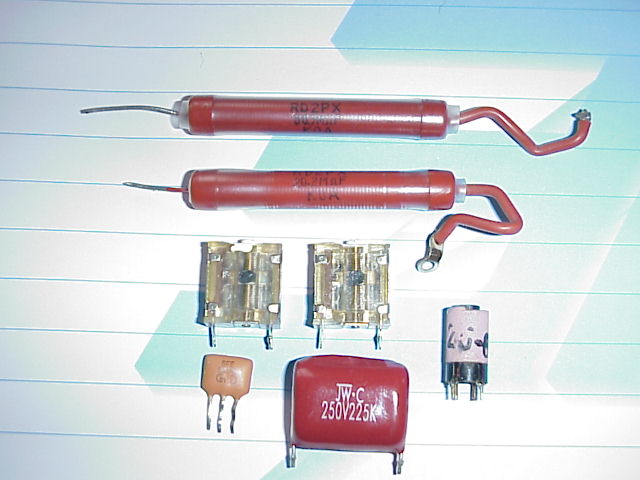

code:

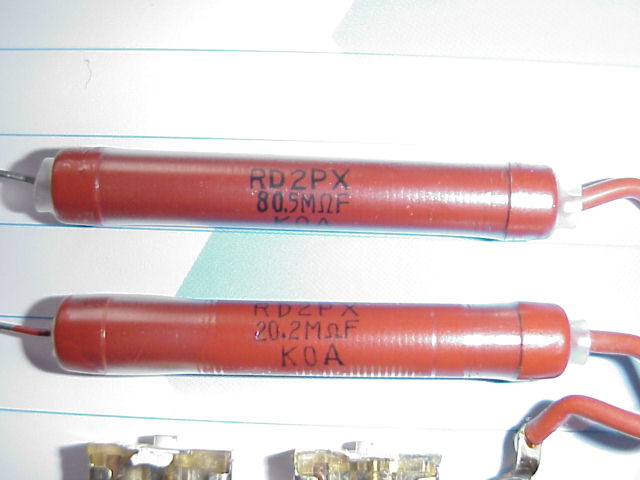

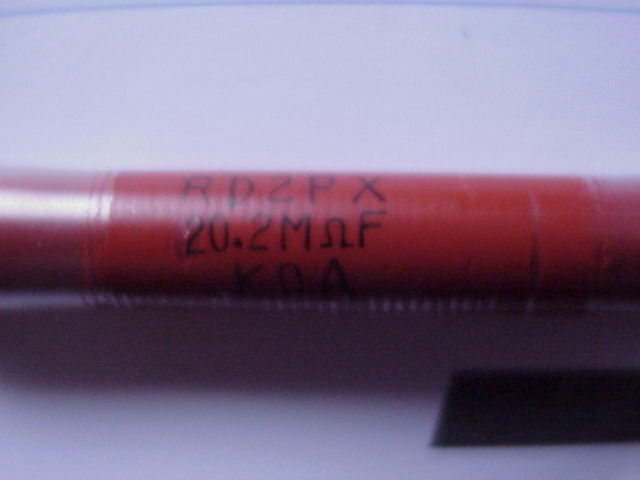

2 weerstanden 20.2MOhm

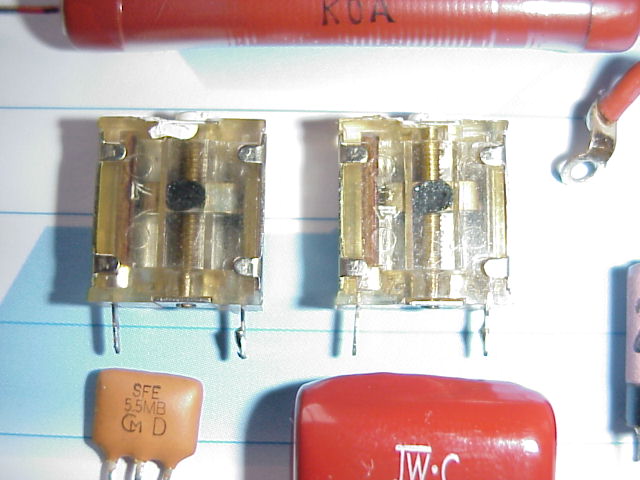

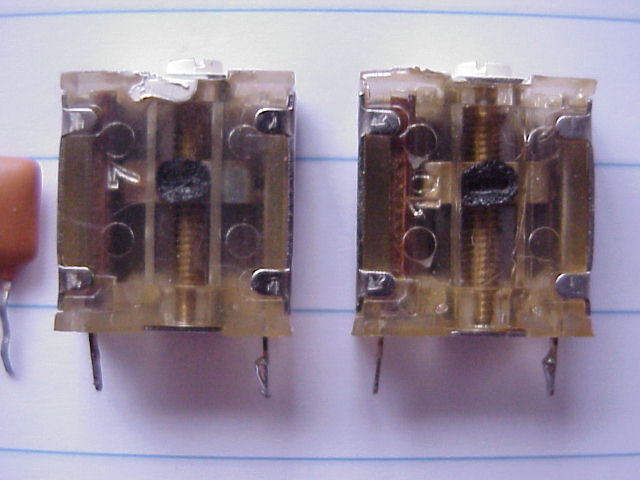

daaronder 2 instelpots
                                           één of ander spoeltje met aftakking

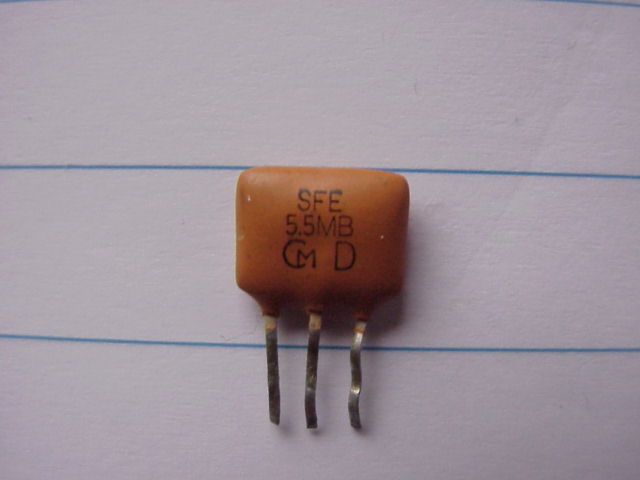

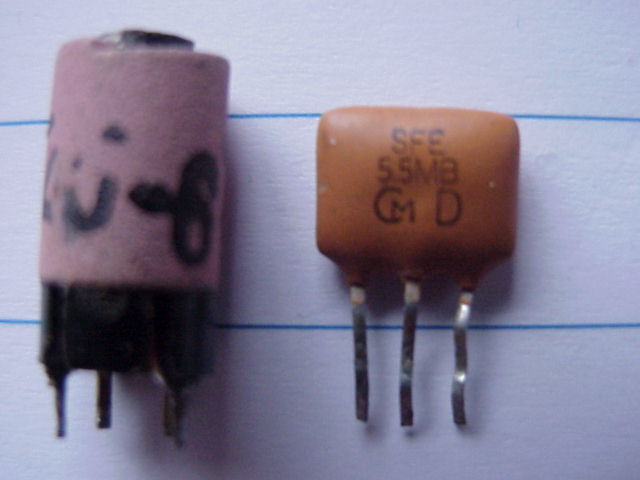

keramisch filter   250V condensator; 2.2uF

(op volgorde van de eeste foto)

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.

Bedankt Zweetvoetje die keramisch filter kent gij die aansluitingen daarvan? of mag dat eender hoe aangesloten worden?

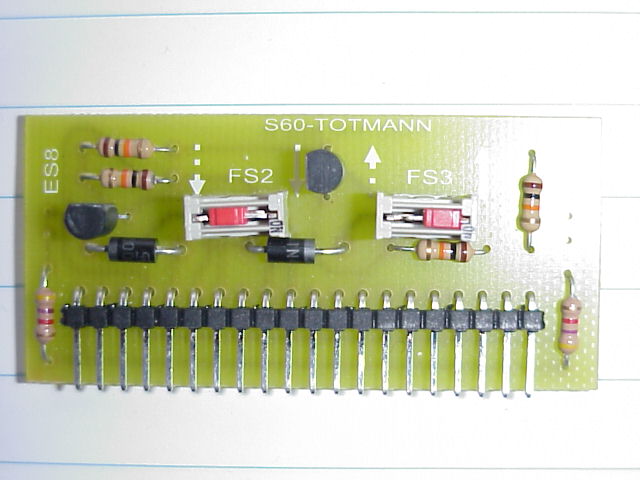

Is er iemand die dit printje bekend voorkomt?of voor wat het dient?
http://www.uploadarchief.net/files/download/mvc-770f.jpg

[Bericht gewijzigd door Henry S. op 21 maart 2010 19:09:13 (37%)

Geen idee, maar Google geeft gewoon directe hits op het opschrift.
Iets met automatische deuren ofzo.

Aart die FS2 en FS3 zijn dat misschien dip schakelaars want ik kan die verschuiven en dan zijn die onderbroken?

Ik heb al enige jaren, een voor mij vreemd component in mijn werkruimte liggen. Ik heb ze ooit gekregen van iemand, hij had er 3. Ze zijn voorzien van een bladgoud. Ik heb er ook ooit een los gemaakt om te kijken hoe het er inwendig uit zag.

hier zijn de Hi Res foto's

http://www.htfproduction.nl/images/Comp1.0.JPG

http://www.htfproduction.nl/images/Comp1.1.JPG

http://www.htfproduction.nl/images/Comp1.2.JPG

http://www.htfproduction.nl/images/Comp1.3.JPG

Iemand enig idee wat deze dingen zouden kunnen zijn?

A Near Sighted Miner In Shaft 39, Lit His Sigar And Blew Up The Mine http://www.htfelectronics.nl/nl

Beste mensen,

Ik heb hier een INTEK PS-35 voeding liggen. Deze maakt van 220v 13.8v DC.

Wat voor transformator zit er in? Er staat niks op.

http://pbogaard.nl/circuitsonline/DSC00015.JPG

Ik zou hem graag voor een zelfbouw labvoeding willen gebruiken.

@Zirconium, een membraan misschien? Zodra deze geknald is geleid deze niet meer?

[Bericht gewijzigd door Henry S. op 21 maart 2010 19:19:10 (14%)

Amateur19

Overleden

@Zirconium

Dat zijn Highpower Thyristoren.
Geen nummer meer erop neem ik aan.

@Crocopep

Die trafo zal secundair waarschijnlijk 2 x 6 - 10 Volt AC geven.
Hoeveel amperè staat er dat de voeding kan leveren?

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets

Amateur19, bedankt voor je reactie!

3/5 Amp

Op 21 maart 2010 15:14:42 schreef Zirconium:
Ik heb al enige jaren, een voor mij vreemd component in mijn werkruimte liggen. Ik heb ze ooit gekregen van iemand, hij had er 3. Ze zijn voorzien van een bladgoud. Ik heb er ook ooit een los gemaakt om te kijken hoe het er inwendig uit zag.

hier zijn de Hi Res foto's

http://www.htfproduction.nl/images/Comp1.0.JPG

http://www.htfproduction.nl/images/Comp1.1.JPG

http://www.htfproduction.nl/images/Comp1.2.JPG

http://www.htfproduction.nl/images/Comp1.3.JPG

Iemand enig idee wat deze dingen zouden kunnen zijn?

Dat zijn (PNP) transistoren, ik heb er hier ook ooit een paar gehad uit de AZxx serie of iets dacht ik (alu-huis).
Op deze huisjes is het Motorola logo nog te zien 2N ??? serie?

Edit: germanium dingen zover ik weet, anders meet even de dingen in de diode stand door, als ze 0.2-0.3 volt diodeovergang hebben is het dus germanium.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.

Zirconium ik denk dat het Bimetals zijn , als die een bepaalde Themparatuur bereikt hebben dat die afslagen , ik denk dat die ook in
kookvuren zaten van AEG onder andere in de 4 kookplaten als die heet waren sloegen die automatisch af die zijn meer dan 40 jaar oud.

[Bericht gewijzigd door Rapperder op 21 maart 2010 15:50:39 (43%)

Op 21 maart 2010 15:23:32 schreef Amateur19:
@Zirconium

Dat zijn Highpower Thyristoren.
Geen nummer meer erop neem ik aan.

Hartelijk dank voor je antwoord

ik vraag mij dan alleen af waarom ze zowel van binnen als van buiten helemaal verguld zijn ik denk zelf omdat ze gebruikt worden voor medische of defensie apparaten.

Op 21 maart 2010 15:42:17 schreef henri62:
[...]

Dat zijn (PNP) transistoren, ik heb er hier ook ooit een paar gehad uit de AZxx serie of iets dacht ik (alu-huis).
Op deze huisjes is het Motorola logo nog te zien 2N ??? serie?

er staat idd een teken op van Motorola en 2N nog iets wat niet meer te lezen is

[Bericht gewijzigd door Henry S. op 21 maart 2010 19:12:16 (32%)

A Near Sighted Miner In Shaft 39, Lit His Sigar And Blew Up The Mine http://www.htfelectronics.nl/nl

Als ik die gekke dingen nog eens tegen kom zal ik eens kijken wat daar op staat en of die nu een transistor of thyristor is. Want nu begin ik ook te twijfelen. Ik kan ze op het moment even niet vinden.

Henri's Law 1: De wet van behoud van ellende. Law 2: Ellende komt nooit alleen.

Op 21 maart 2010 15:43:32 schreef Rapperder:
Zirconium ik denk dat het Bimetals zijn , als die een bepaalde Themparatuur bereikt hebben dat die afslagen , ik denk dat die ook in
kookvuren zaten van AEG onder andere in de 4 kookplaten als die heet waren sloegen die automatisch af die zijn meer dan 40 jaar oud.

Een bimetaal van silicium? het zou best kunnen ik vind ze in ieder geval wel mooi om te zien

A Near Sighted Miner In Shaft 39, Lit His Sigar And Blew Up The Mine http://www.htfelectronics.nl/nl
Amateur19

Overleden

Transistor is toch waarschijnlijker. Het is een TO-36/TO-68 behuizing. Enige Motorola types in deze vorm zijn 2N2152 t/m 2N2159 de PNP en dan de 2N2075 t/m 2N2082 ook PNP, een 2N1412 ook weer PNP, de 2N1099 en 2N1100 en als laatste 2N441, 442 en 443 weer PNP en die laatste vervangbaar door een ADY26, allemaal germanium. Kunnen ook door een ADZ11 of ADZ12 worden vervangen.

Eens een CO'er, altijd een CO'er. 27MC, 3M-FM en nog meer Schema's en DataSheets

je zult het niet meer bij die kerels vinden, Motorola Semi is nu Freescale. en transistors maken ze ook al niet meer.

Crocopep,

trafo kun je gewoon doormeten hoor
1. koppel los
2. pri aansluiten, multimeter op ACV zetten, begin maar op 200V ofzo.
3. Usec meten, dan heb je die in ieder geval.
laat je multimeter hangen, en blijf meten maar ondertussen belast je je trafo steeds verder. met een dikke variabele weerstand, kan ik je wel lenen. ( 50W max,0-250ohm. trafo lijkt mij niet groter dan een kleine handpalm, moet lukken)
4. op een gegeven moment zakt je spanning in, dan belast je hem net iets teveel.
5.ga ietsje terug, meet de spanning, koppel het boeltje los.
6.meet de weerstand van de belasting.

dan heb je dus U en R, kun je zo I uitrekenen.

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

Bedankt voor je reactie,

Mijn multimeter bevind zich nu ergens in Gambia, zodra deze terug is ga ik het eens proberen.

Mvg
Pepijn

[Bericht gewijzigd door Crocopep op 21 maart 2010 16:58:59 (22%)
