nog eens een projectje van mijn kant uit

momolight opgebouwd (draait met de boblight software)

http://www.fotopocket.nl/img/d6a67c7220b77a580c87e37df6a6ce9f/t100_1595.JPG
http://www.fotopocket.nl/img/732bcbf23e7db558fcc9d0d19af58bf4/t100_1596.JPG
http://www.fotopocket.nl/img/fb2783b1e3b717fe1b9a209f27c1b24b/t100_1597.JPG
http://www.fotopocket.nl/img/468a837ea8b9fac56b81942eeb2216b0/t100_1598.JPG
(klikbaar)

spijtig van de vele draadbruggen die ik nodig had (printontwerpen is niet altijd mijn sterkste kant)

het filmpje
http://nl.youtube.com/watch?v=yBWsQZI_gcA

het lijkt of ik veel flikkering heb maar het filmpje is enorm flikkerig

[Bericht gewijzigd door Psykose op 26 september 2008 11:27:48 (14%)]

jesus wat een grote print
maar wel netjes gemaakt.

mijn momo light printje past daar 4x in denk ik
waarom gebruik je uitgang fets je kan ook gewoon 2x uln2003 nemen scheelt een hoop ruimte
ben ook nog bezig met een smd versie
en een versie die als moodlight werkt via ir afstands bediening

[Bericht gewijzigd door ledfreak op 26 september 2008 14:49:44 (21%)]

Op 26 september 2008 14:28:00 schreef ledfreak:
jesus wat een grote print

mijn momo light printje past daar 4x in denk ik
waarom gebruik je uitgang fets je kan ook gewoon 2x uln2003 nemen scheelt een hoop ruimte

Omdat een uln2003 maar 500mA = 6Watt per kleur kan leveren?

Ik werk ook met fet's, mijn bars willen 2A trekken.

mijn versie werkt via usb
wordt ook nog gewerkt aan een smd versie
en een versie die je via ir afstands bediening kan sturen

Weinig bijzonders aan dit imho ;)

[Bericht gewijzigd door LED-Maniak op 26 september 2008 14:41:50 (24%)]

ja das waar maar mijn led strips / bars trekken max 250 mA op vol vermogen
wil de controller zo klein mogelijk houden
heb ook geen max232 nodig zit al een usb naar rs232 converter tussen
scheelt weer een hoop ruimte

heb je trouwens boblight wel goed ingesteld staan kleuren lijken niet helemaal te kloppen met de kleuren op het scherm

[Bericht gewijzigd door ledfreak op 26 september 2008 14:54:33 (22%)]

Op 26 september 2008 14:52:22 schreef ledfreak:
heb je trouwens boblight wel goed ingesteld staan kleuren lijken niet helemaal te kloppen met de kleuren op het scherm

Dat ligt aan de camera.

Sowieso is het zeer lastig om een systeem te maken dat niet afleidt maar dat wel iets toevoegt. Op dit moment heb ik met mijn linux software iets lopen wat al best goed werkt.
Die moet nog steeds naar windows geport worden.

Psykose:
Ziet er strak uit!
Werkt het ook echt als een ambilight?

heb je er ff een mail overgestuurd

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Een 12v 2A voeding voor me radio/versterker in pringlesbus:P

http://i288.photobucket.com/albums/ll191/Djwildplasser/SP_A0178-1.jpg

wat erin zit:
trafo
gelijkrichter
elko

Er zitten ook 2 ledjes in die op een rare manier reageren op het geluid.

filmpje

Niet van professionele kwaliteit maar hij werkt :)

Jochem

Golden Member

Geleidt die binnenzijde niet?

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.

nee, de binnenkant is van karton en tegen de achterkant zit een stuk foamkarton;)

Mijn 'baco' matrix display

De effecten zijn:
-Statisch image (eeprom)
-ruis
-5x4 karakters van 5x7 pixels (scrollbaar per karakter)
-negatief

http://www.uploadarchief.net/files/download/hpim4536_small.jpg

"hand effect" doordat de ingangen CMOS zijn
http://www.uploadarchief.net/files/download/hpim4540_small.jpg

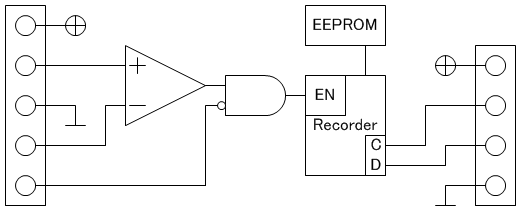

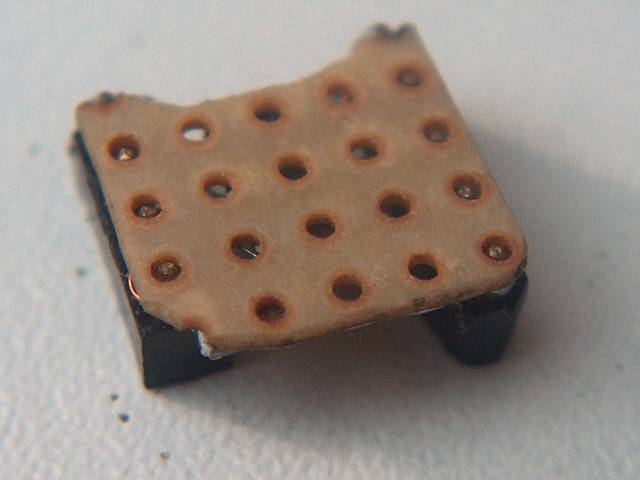

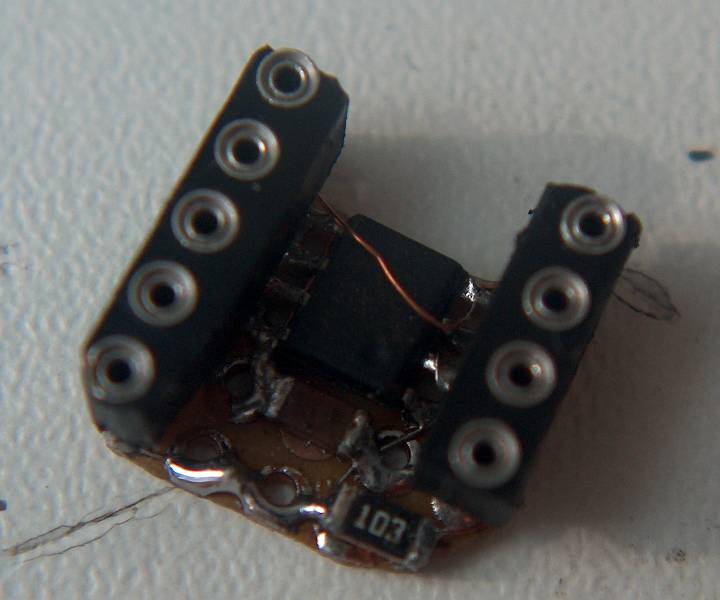

Een mini tijd recorder voor analoge toepassingen (meet in seconden hoelang iets 'aan' is (als een meetspanning boven een drempel uitstijgd)). Beoogde toepassing is een regelbare laser, waarbij het de branduren van de laser meet. Seriele interface is uber simpel, bij iedere clock komt de volgende bit op de uitgang van de 32-bit teller (lsb first) en als de recorder begint te recorden reset de bit teller. Als de clock hoog is terwijl de toepassing 'aan' wordt gezet reset de counter tot 0 seconden. Iedere keer als de toepassing 'uit' gaat wordt het eeprom geupdate. Als de spanning wegvalt zonder de toepassing uit te zetten is het jammer voor de teller.

Hart is een PIC12629 of PIC12F683 (kleine software aanpassingen)

http://www.uploadarchief.net/files/download/block.png

http://www.uploadarchief.net/files/download/hpim4544_small.jpg

http://www.uploadarchief.net/files/download/hpim4545_small.jpg

Heb je onder de connectoren zitten solderen? Hoe heb je dat gedaan zonder ze te smelten? :P

elmowww

Golden Member

Eerst de andere componenten solderen en dan de connector ;) gok ik zo.

PA0EJE - www.eje-electronics.nl - e.jongerius[aapje]eje-electronics.nl - EJE Electronics - Elektronica/firmware ontwikkeling

Het begin van een kunstmatig horizonnetje..
http://img522.imageshack.us/img522/458/imgp24841dn8.jpg

RES
klein is fijn

Moderator

Op 27 september 2008 11:02:46 schreef Zom-B:
Mijn 'baco' matrix display

[afbeelding]

Ziet er leuk uit, maar waarom zie ik iets dat op kanji lijkt?

@led-freak: had er ook eerst aan gedacht maar de balken nemen teveel stroom. de print is een gewone euro kaart (10*16cm) ben niet zo goed in het maken van kleine en fijne printen.

@technojunk: niet echt het is eerder pc gestuurd, maar aangezien mijn pc juist achter die plaat staat vormt dit geen probleen

edit: technojunk ik heb geen mailtje ontvangen hoor

Op 27 september 2008 11:23:07 schreef Eagle666:
Heb je onder de connectoren zitten solderen? Hoe heb je dat gedaan zonder ze te smelten? :P

wat elmo zegt, en de punt van mijn soldeerbout is tevens nét puntig genoeg om er tussen te komen.

Op 27 september 2008 13:02:10 schreef klein is fijn:
[...]Ziet er leuk uit, maar waarom zie ik iets dat op kanji lijkt?

dat is idd een kanji. Het betekend kaze, "wind" (net als in kamikaze)

Op 26 september 2008 18:57:20 schreef Technojunk:
Psykose:
Ziet er strak uit!
Werkt het ook echt als een ambilight?

heb je er ff een mail overgestuurd

yep werkt echt als ambilight
maar wel alleen via een pc helaas
of media center natuurlijk

Een minuscul projectje van mij, een AVR-ISP programmer die werkt via de parrallele poort. Waarom ik hem post is om de volgende reden, het is m'n eerste printje die ik hier thuis kunnen etsen heb dat eens goed gelukt is.
Mét goodsteen-ontstopper. Allemaal goedkope producten :D (behalve de H202 dan..)

http://users.skynet.be/fa296995/ISP.JPG
http://users.skynet.be/fa296995/ISP2.JPG

't schaap is de preut af, meestal vooralleer het spel hespe is! (of in het AN: Meestal zal het eerst mislukken voor alleer het lukt..)

lol Scheef Schaap trekt scheve foto's ;) Verder kan ik alleen maar zeggen dat het verdomt handig is soms :p

Ik heb ook maar eens een voeding gemaakt met een lm317.

http://www.xs4all.nl/~loosen/elektronica/voeding/voeding_t-0.jpg http://www.xs4all.nl/~loosen/elektronica/voeding/voeding_t-1.jpg

RoHS gecerticifeerd :P
http://www.xs4all.nl/~loosen/elektronica/voeding/voeding_t-2.jpg

Vandaag heb ik de lm317 opgeblazen door een spoel er op aan te sluiten en weer los te koppelen, toen heb ik 2 diodes toegevoegd.

Op 28 september 2008 19:33:37 schreef Scheef_schaap:
Allemaal goedkope producten :D (behalve de H202 dan..)

Dat kost toch ook weinig? Ik meen me te herinneren 3 euro voor 1 liter 30% betaald te hebben. Maar daar kan ik naast zitten.

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.

Op 28 september 2008 21:08:00 schreef bobo1on1:
Ik heb ook maar eens een voeding gemaakt met een lm317.

[afbeelding] [afbeelding]

RoHS gecerticifeerd :P
[afbeelding]

Vandaag heb ik de lm317 opgeblazen door een spoel er op aan te sluiten en weer los te koppelen, toen heb ik 2 diodes toegevoegd.

ja had die atx voeding beter orgineel kunnen laten of aan kunnen passen had je een stuk betere voeding gehad

Op 28 september 2008 21:43:43 schreef ledfreak:
[...]

ja had die atx voeding beter orgineel kunnen laten of aan kunnen passen had je een stuk betere voeding gehad

Een goede atx voeding? Zo'n LM is dus wel echt beter spul ;)

Op 28 september 2008 21:19:18 schreef (Z)weetvoetje:
[...]
Dat kost toch ook weinig? Ik meen me te herinneren 3 euro voor 1 liter 30% betaald te hebben. Maar daar kan ik naast zitten.

Poeh, ik heb 7 euro voor 200ml betaald bij de apotheker :/

Duur spul! In vergelijking met HCl (1,5 / l)
